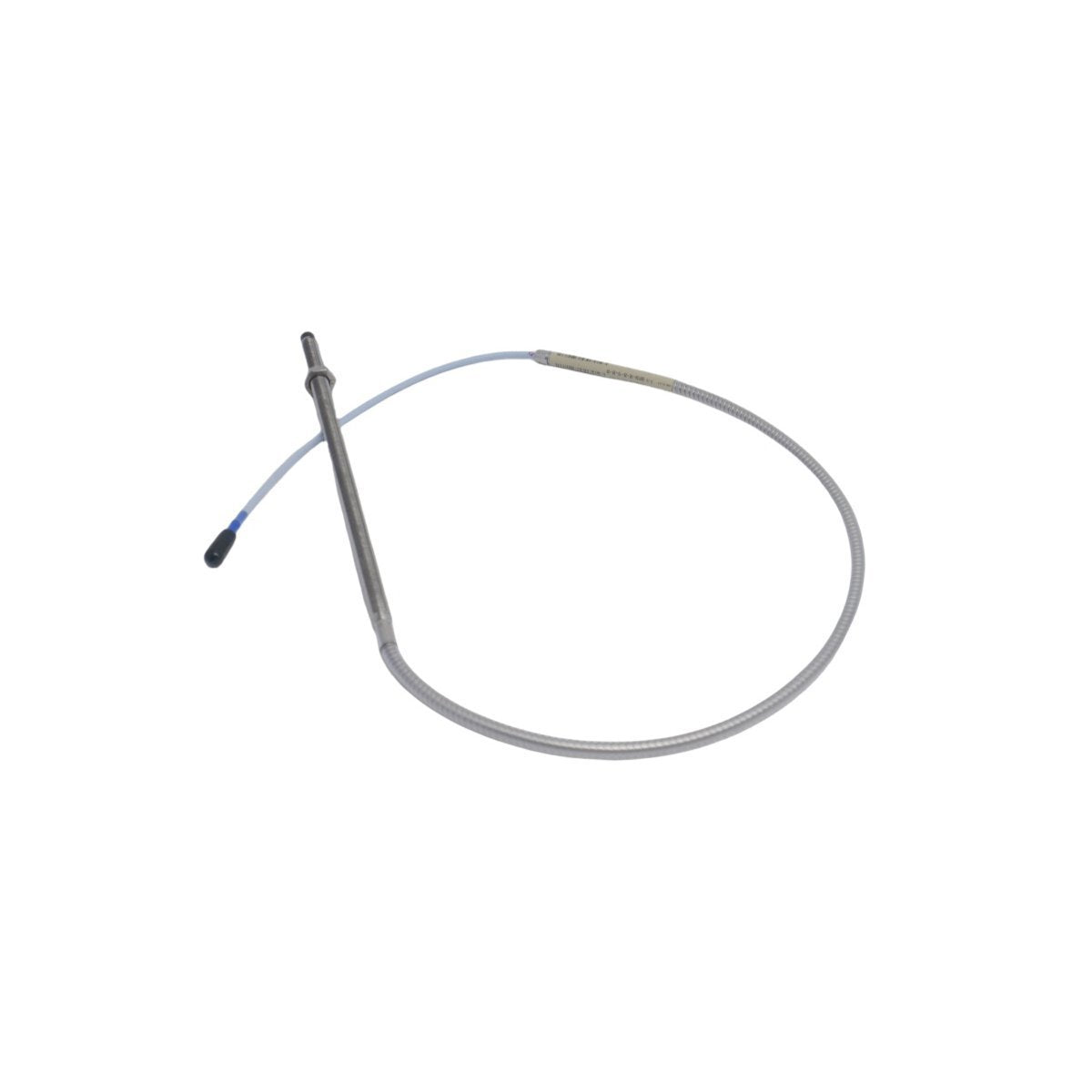

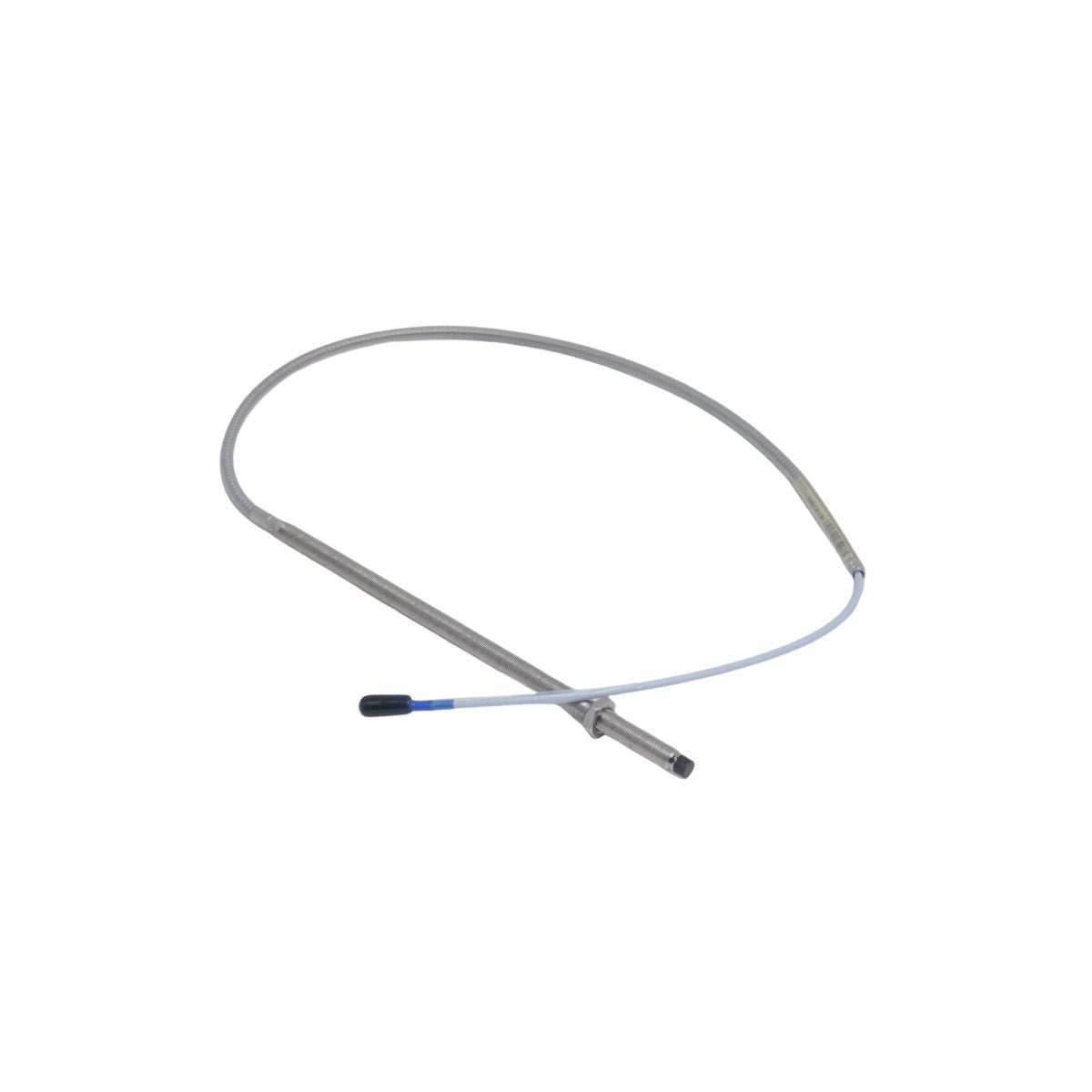

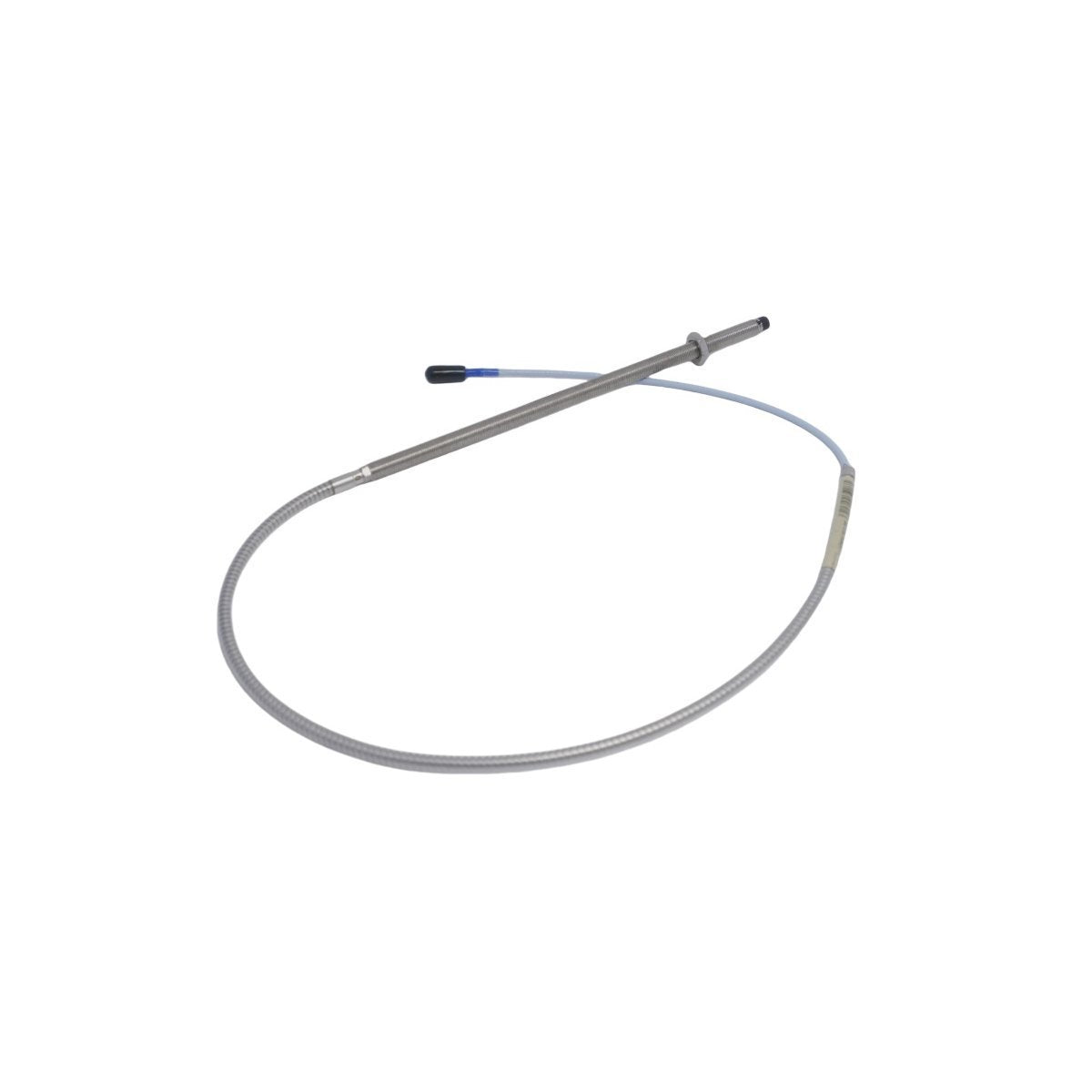

تم تصميم Bently Nevada 330104-00-25-10-12-00 (مسابير التقارب 330104) لقياس الإزاحة والاهتزاز عالي التردد في الآلات الدوارة، ويوفر تنفيذًا فيزيائيًا مباشرًا لتحويل الإشارة القائم على التيارات الدوامة داخل أنظمة محولات 3300 XL.

مصفوفة التكوين

يحدد رقم الجزء 330104-00-25-10-12-00 التكوين المادي التالي:

• 330104: مجسات تقارب 8 ملم

• 00: طول غير مسنن

• 25: طول الهيكل الإجمالي (250 ملم)

• 10: الطول الإجمالي (1.0 متر)

• 12: خيار الموصل

• 00: خيار موافقة الوكالة

مواصفات الأجهزة

ديناميكا الدوار ومراقبة الإشارة

يستخدم هذا المحول قياس مسبار التيار الدوامي لمراقبة الفجوة الهوائية بين طرف المسبار وعمود موصل. يتطلب الحصول على بيانات دقيقة التحقق من جهد الفجوة؛ يضمن خرج تيار مستمر اسمي بمقدار -10 فولت أن المسبار يعمل ضمن نافذة القياس الخطية الخاصة به. لحماية سلامة الإشارة، يجب تنفيذ كبت التداخل العرضي من خلال الحفاظ على الفصل المادي بين المحولات المتجاورة، مما يمنع التداخل الكهرومغناطيسي من تلويث بيانات ديناميكيات الدوار.

معلومات الطلب

• 1 × 330104 مجسات تقارب 8 ملم

• 1 × غطاء واقٍ من الغبار للموصل

• وثائق الامتثال للتركيب والبيانات الفنية

إجراءات التثبيت

• التركيب الميكانيكي: ثبت جسم المسبار في كتيفة التركيب باستخدام صامولة القفل. تأكد من أن عمق التداخل يتبع الإرشادات الصناعية القياسية (تداخل 5 أسنان).

• معايرة الفجوة: اضبط الفجوة الهوائية الاسمية في وضع السكون باستخدام مقياس فولتميتر رقمي عالي المقاومة لضمان وضع المسبار للاستجابة الخطية.

• التأريض: قم بإنهاء درع الكابل المحوري في ناقل التأريض المشترك لنظام المراقبة لتقليل قابلية الضوضاء.

• توجيه الكابلات: اعزل خطوط إشارة المحول عن كابلات التيار المتردد عالية الجهد لمنع الضوضاء الكهرومغناطيسية المستحثة.

اللوجستيات والنقل

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• الشحن عبر DHL/FEDEX/UPS.

• يتم إغلاق المكونات في عبوات صناعية مضادة للكهرباء الساكنة للتخفيف من التفريغ الكهروستاتيكي (ESD) والتلف المادي أثناء الشحن.

الأسئلة المتكررة

• ما هي المواد المستهدفة المدعومة؟ يتم ضبط معايرة المصنع للصلب AISI 4140؛ تتطلب الأهداف الموصلة الأخرى منحنيات معايرة خاصة بالموقع.

• ما هي حساسية المسبار؟ الحساسية الاسمية هي 7.87 فولت/ملم (200 ملي فولت/مل).

• كم مرة يجب التحقق من المعايرة؟ تحقق من المعايرة خلال فترات صيانة الماكينة أو إذا تم اكتشاف انحراف في الإشارة.

• هل يمكن للمسبار أن يعمل في البيئات الخطرة؟ نعم، شريطة أن يتم تركيب النظام بما يتوافق مع شهادات المناطق الخطرة الموثقة.

• ما هي كابلات التمديد المتوافقة؟ كابلات التمديد المحورية من سلسلة 3300 XL فقط هي المتوافقة مع نظام المحول هذا.

• ما الذي يسبب عدم استقرار جهد الفجوة؟ عادة ما يحدث عدم الاستقرار بسبب تلف عزل الكابل، أو أطراف توصيل مفكوكة، أو تداخل كهرومغناطيسي خارجي.

• كيف يتم اختبار صحة المسبار؟ يتم التحقق من صحة المسبار عن طريق فحص استمرارية المحور المشترك والتأكد من أن جهد الفجوة الثابت يظل مستقرًا.

• ما هو العمر المتوقع للخدمة؟ يعتمد العمر الافتراضي على التعرض الحراري المحيط ومستويات الاهتزاز الميكانيكي في موقع التركيب.
