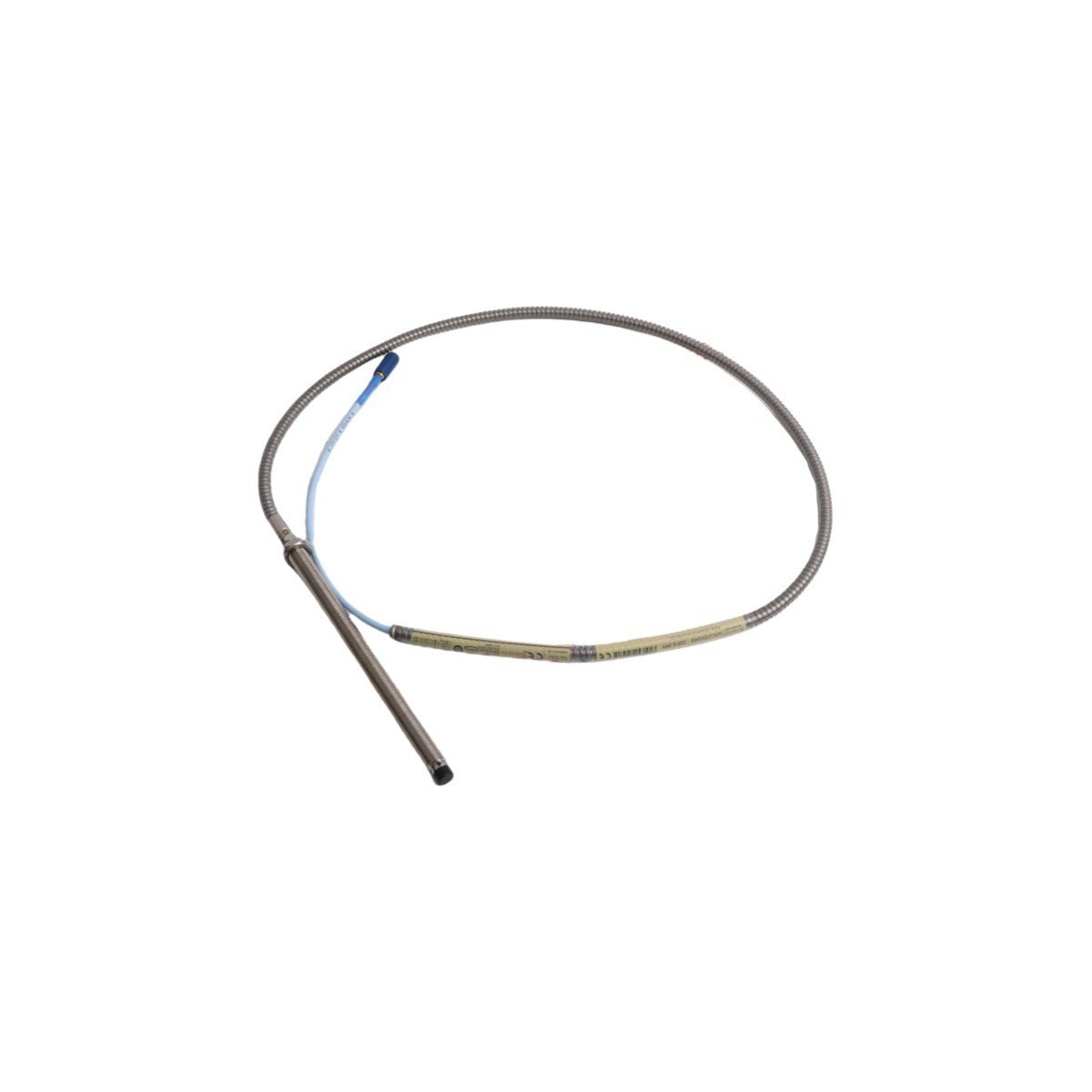

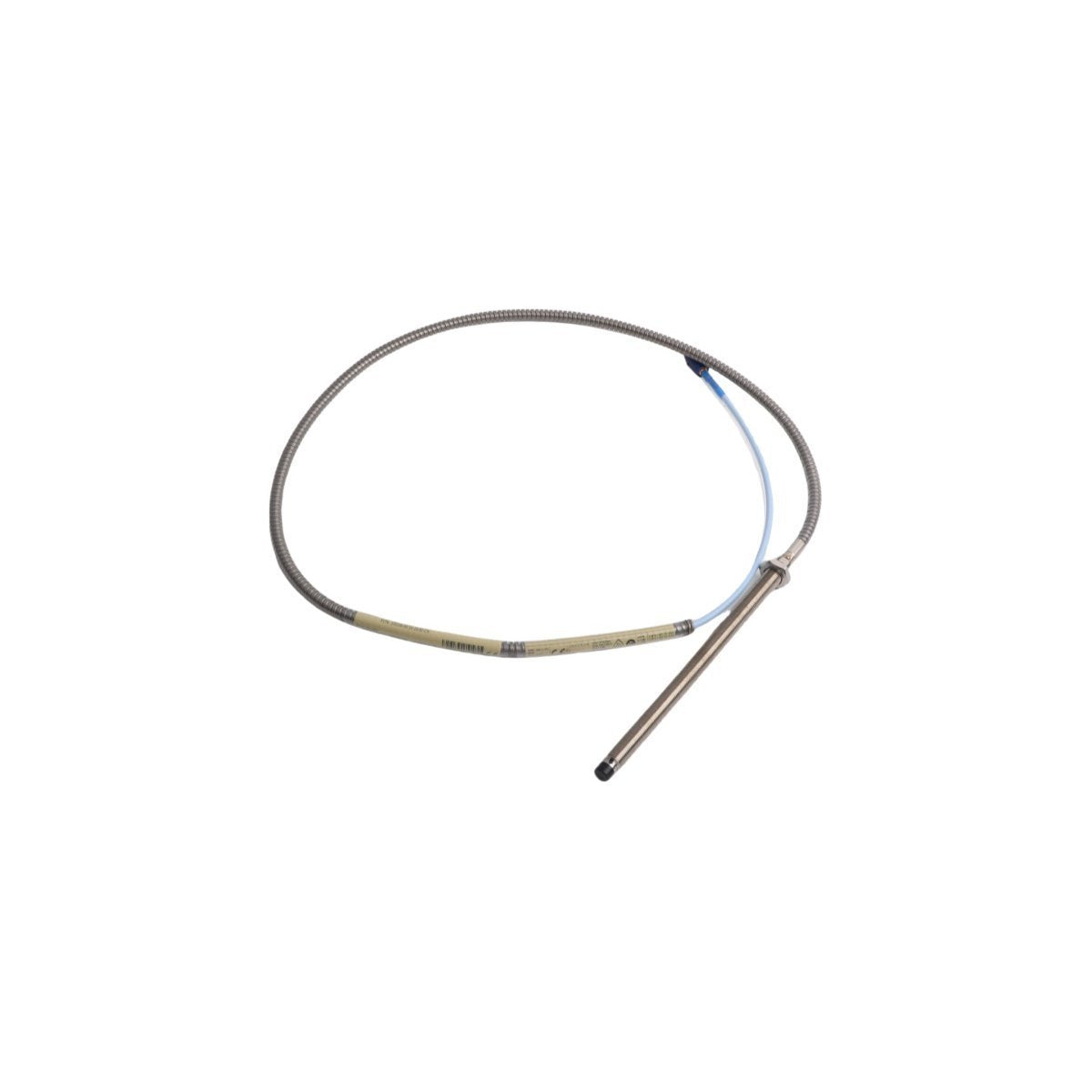

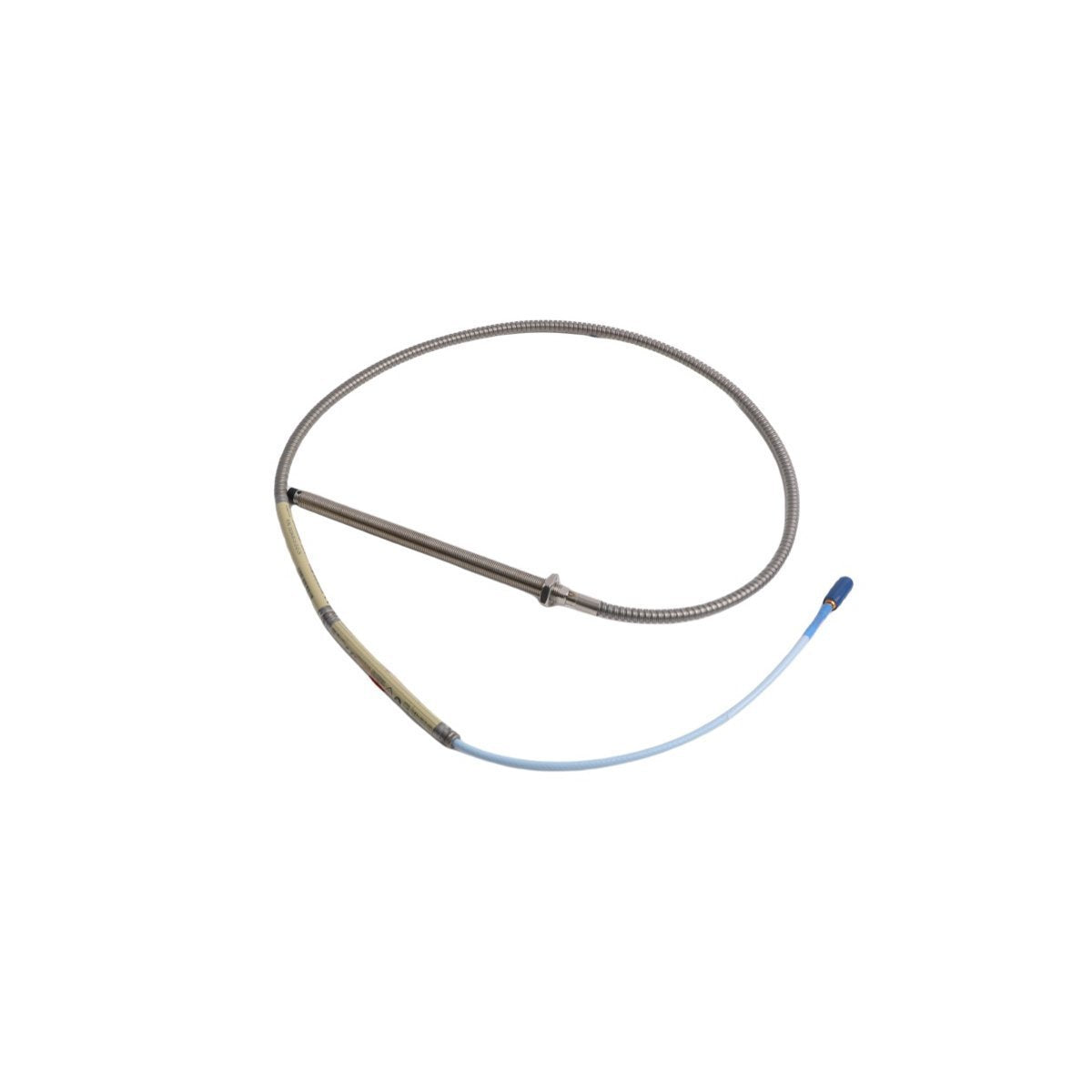

تم تكوينه لقياس الاهتزاز والإزاحة بدون تلامس في أنظمة حماية الماكينات، يوفر Bently Nevada 330104-00-16-10-11-00 (330104 مسبار تقاربي) تنفيذًا ماديًا/كهربائيًا مباشرًا. يقوم الجهاز بترجمة اختلافات موضع العمود الميكانيكية بالنسبة لطرف المسبار إلى إشارات كهربائية متناسبة عبر تفاعل مجال التيار الدوامي، متصلاً مباشرة بحوامل المراقبة من سلسلة 3500 أو محولات الطاقة المكافئة.

توضيح خيارات اللاحقة

• 330104: مسبار تقاربي 3300 XL 8 مم، سن 3/8-24 UNF، بدون درع

• -00: خيار الطول غير المسنن (0.0 بوصة)

• -16: خيار الطول الكلي للغلاف (1.6 بوصة)

• -10: خيار الطول الكلي (1.0 متر / 3.3 قدم)

• -11: خيار الموصل (موصل ClickLoc محوري مصغر، غطاء مقاوم للسوائل، بدون واقي موصل)

• -00: خيار موافقة الوكالة (لا توجد موافقات مطلوبة للمناطق الخطرة)

مواصفات أجهزة محول الطاقة

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يعتمد المسبار على معايرة دقيقة لمسبار التيار الدوامي لضمان خرج جهد خطي ضمن نطاق الإزاحة المحدد. أثناء المعايرة الميكانيكية، يجب على المهندسين إجراء التحقق من جهد الفجوة الذي يستهدف خط أساس اسمي -10 فولت تيار مستمر، يتوافق مع المركز الكهربائي للنافذة الخطية 80 ميل. يتطلب تقليل كبت التداخل بين تركيبات المسابير المجاورة الحفاظ على مسافة فصل مادية لا تقل عن 40 مم بين أطراف المسابير عند تركيبها بالتوازي. يؤدي عدم المحاذاة أو التحكم غير الصحيح في التداخل إلى الإضرار بدقة تحليل ديناميكيات الدوار، مما يؤدي إلى إدخال إشارات خاطئة في حلقات مراقبة العمود عالية السرعة.

محتويات حزمة المكونات

• 1 × مسبار تقاربي Bently Nevada 330104-00-16-10-11-00

• 1 × غطاء موصل مثبت مسبقًا مقاوم للسوائل

• 2 × صواميل سداسية 3/8-24 UNF

• 1 × ورقة التحقق من بيانات المعايرة من المصنع

إرشادات التركيب الميكانيكي

يتطلب النشر المادي الصحيح التحقق من تطابق الطول غير المسنن والطول الكلي للغلاف مع تكوين غلاف الماكينة.

1. اربط جسم المسبار في كتيفة التثبيت أو كتلة الستاتور حتى يلامس الطرف سطح العمود المرصود، ثم اسحب المسبار للخلف لإنشاء الفجوة المادية.

2. راقب الفجوة الكهربائية باستخدام مقياس متعدد رقمي متصل بأطراف خرج مستشعر Proximitor. اضبط عمق المسبار حتى يسجل جهد الفجوة -10.0 فولت تيار مستمر (+/- 0.5 فولت تيار مستمر).

3. ثبّت الموضع عن طريق شد صواميل الربط السداسية المرفقة بقيمة عزم لا تتجاوز 4.5 نيوتن متر (40 بوصة-رطل) لمنع تشوه الغلاف.

4. مدّ كابل التمديد المتكامل بطول 1.0 متر باستخدام قناة أو صواني كابلات مخصصة. يجب أن يحافظ المسار المحوري على عزله عن الأرض الهيكلية لإزالة الحلقات الأرضية.

معلومات اللوجستيات والمناولة

وقت التسليم: 2-7 أيام بعد إتمام الدفع، عبر بنية DHL/FEDEX/UPS للبريد السريع. يتطلب مواصفات التسليم تغليفًا صناعيًا متخصصًا مقاومًا للكهرباء الساكنة يحتوي على خلايا رغوية عالية الكثافة محددة لمنع التشوه المادي وتأمين معلمات المعايرة أثناء النقل الدولي.

الأسئلة الشائعة حول الأداء الفني

س: ما هو الحد الميكانيكي المتعلق بطول كابل التمديد لهذا المسبار؟

ج: يحدد 330104-00-16-10-11-00 طولًا إجماليًا يبلغ 1.0 متر. يجب إقرانه حصريًا بكابل تمديد بطول 4.0 أمتار لإنشاء نظام متطابق بطول 5.0 أمتار، أو كابل تمديد بطول 8.0 أمتار لنظام بطول 9.0 أمتار، حسب تكوين Proximitor. يؤدي تغيير طول الكابل إلى تغيير مقاومة الحلقة وإبطال عامل المقياس 200 ملي فولت/ميل.

س: هل يمكن تبديل هذا المسبار بسرعة أثناء تشغيل حامل المراقبة؟

ج: نعم. المسبار نفسه هو جهاز استقرائي سلبي يعمل بالطاقة من مستشعر Proximitor. لا يتسبب فصل أو إعادة توصيل موصل ClickLoc المحوري أثناء نشاط نظام 3500 في تلف كهربائي، على الرغم من أنه سيؤدي إلى إنذار خطأ قناة / NOT OK على حامل المراقبة.

س: كيف تؤثر الاختلافات في تكوين المواد على معايرة المصنع؟

ج: يتم معايرة المسبار في المصنع لأهداف فولاذ AISI 4140. إذا تم استخدامه مع مواد دوار بديلة مثل الفولاذ المقاوم للصدأ 304 أو 316، فإن معايرة مسبار التيار الدوامي تتغير بشكل كبير، مما يستلزم إعادة معايرة مخصصة أو استخدام مضاعفات تصحيح مادية محددة داخل برنامج المراقبة.
