نظرة عامة على المنتج

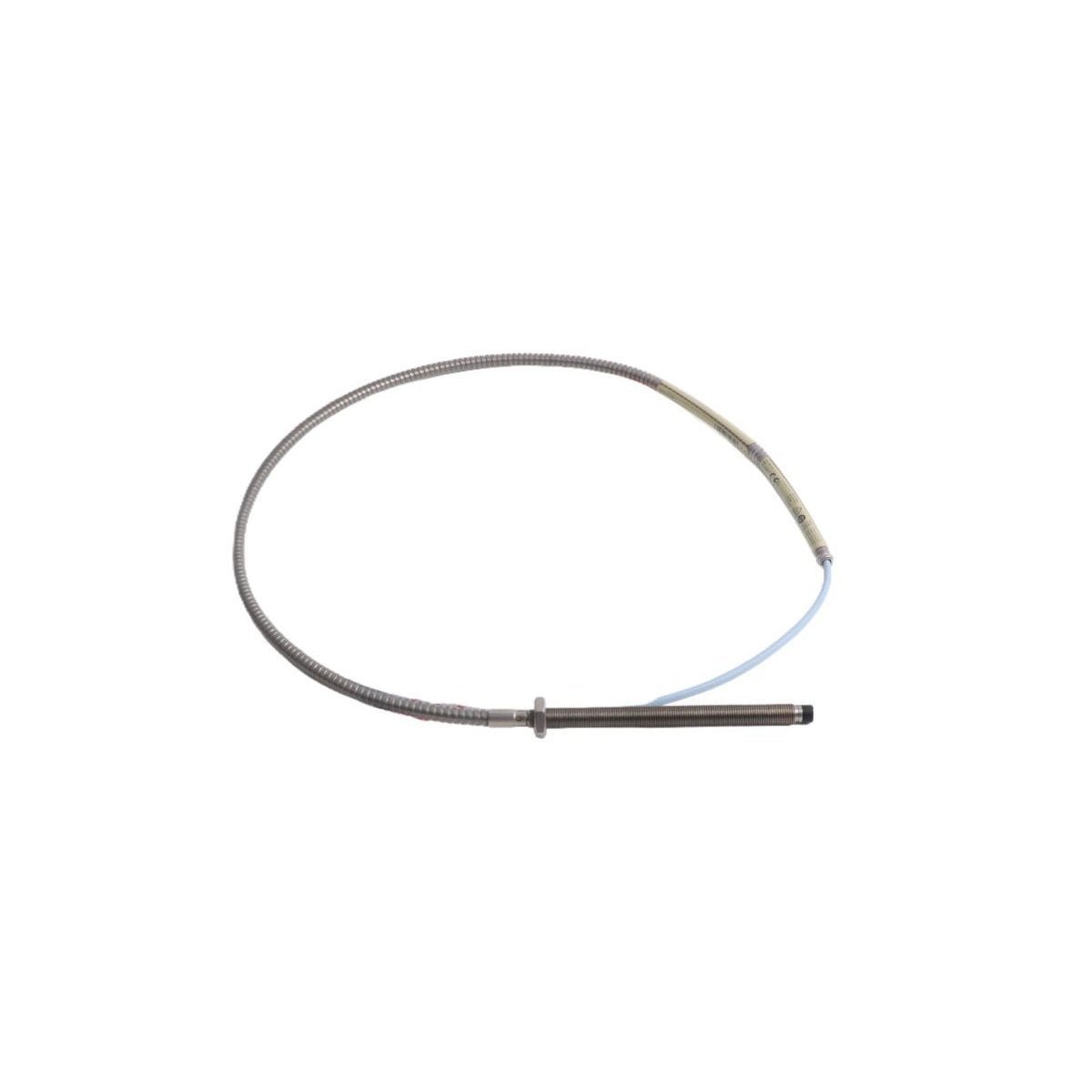

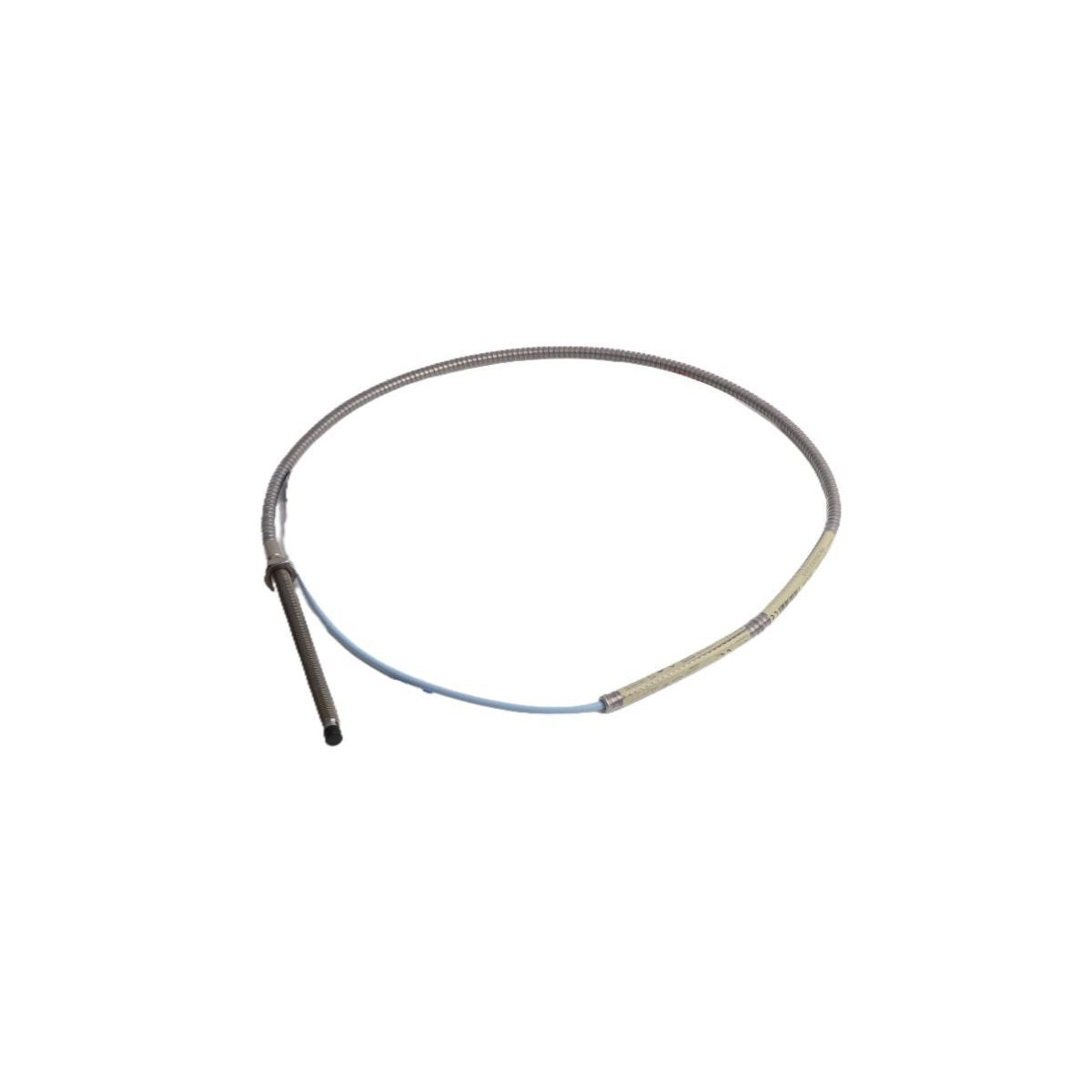

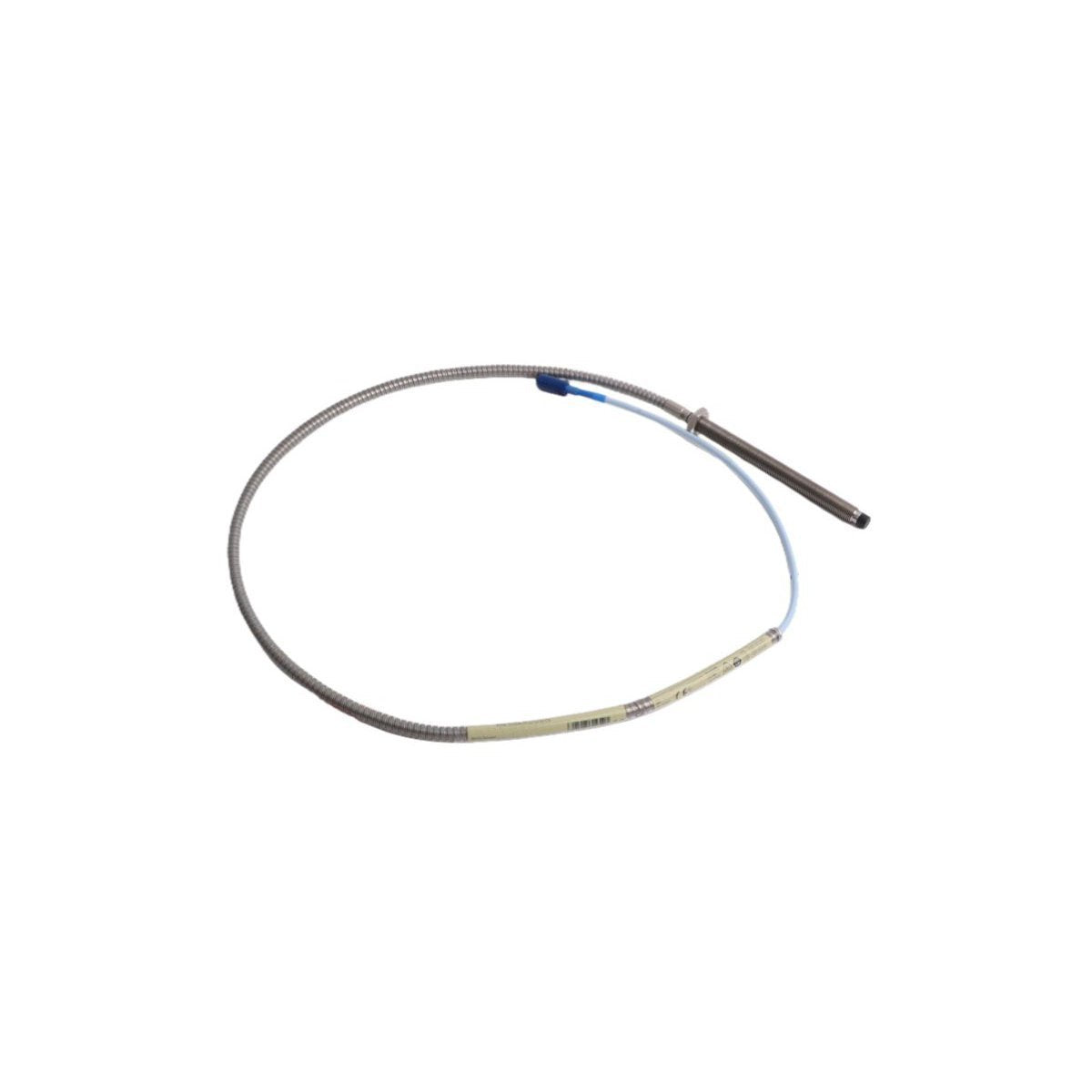

مسبار التقارب Bently Nevada 330104-00-10-50-02-00 هو مسبار عالي الدقة بحجم 8 مم مصمم لنظام محول 3300 XL. في مجال حماية الآلات الدوارة، يُعد هذا المستشعر معيارًا لتقنية التيار الدوامي. يعمل كواجهة فيزيائية أساسية لمراقبة الاهتزازات بدون تلامس، محولًا الفجوة بين طرف المسبار وهدف موصل إلى إشارة كهربائية خطية للغاية.

تم تصميم هذا النموذج ليعمل في البيئات الصناعية الأكثر تحديًا، ويوفر استقرارًا استثنائيًا عبر نطاق واسع من درجات الحرارة. إنه الخيار المفضل لمهندسي الأجهزة الذين يحتاجون إلى بيانات موثوقة لحساب حركة خط مركز العمود والاهتزاز الشعاعي وموضع الدفع المحوري. بفضل طرف الاستشعار المصنوع من كبريتيد البوليفينيل (PPS) القوي وغطاء الفولاذ المقاوم للصدأ AISI، تضمن سلسلة 330104 أداءً ثابتًا حتى عند غمرها في زيت تشحيم عالي الضغط أو تعرضها لأبخرة معالجة قوية.

المواصفات الفنية

شرح تكوين النموذج

يحدد رقم النموذج 330104-00-10-50-02-00 المعلمات الفيزيائية والكهربائية الهامة لتطبيقك:

• 330104: مسبار تقارب 8 مم، سلسلة 3300 XL.

• 00: طول غير مسنن (0 مم).

• 10: طول الخيط (100 مم).

• 50: الطول الإجمالي للحالة (50 مم).

• 02: إجمالي طول النظام (5.0 أمتار).

• 00: اعتماد الوكالة (قياسي/لا توجد متطلبات لمنطقة خطرة).

التطبيقات النموذجية

يتم دمج هذا المستشعر في أنظمة الحماية لأصول المصنع الحيوية:

• التوربينات البخارية والغازية: مراقبة مدارات الدوار واهتزاز المحامل أثناء بدء التشغيل والتشغيل الأساسي.

• الضواغط الطاردة المركزية: الكشف عن عدم استقرار الدوار واحتكاكات السدادات في سلاسل الضغط متعددة المراحل.

• التوربينات المائية الكبيرة: تتبع موضع الدفع المحوري لمنع تلف محامل الدفع.

• صناديق التروس عالية السرعة: قياس الحمل الديناميكي للأسنان واهتزاز تردد الشبكة.

• المضخات الصناعية: توفير بيانات حالة فورية لمضخات تغذية الغلايات أو مضخات العمليات الحيوية.

توافق النظام

تم تصميم 330104-00-10-50-02-00 ليعمل بشكل صارم ضمن نظام محول 3300 XL. للحفاظ على الدقة والخطية واستجابة الطور التي تتطلبها أنظمة حماية الآلات، يجب إقرانه بكابل التمديد من سلسلة 330130 ومستشعر Proximitor 3300 XL المعاير. سيؤدي الانحراف عن تكوين الحلقة هذا - أو محاولة استخدام مكونات واجهة غير تابعة لـ Bently Nevada - إلى عدم تطابق المعاوقة، مما يبطل دقة مراقبة الاهتزاز المطلوبة للتطبيقات الحرجة للسلامة (SIS).

إرشادات التركيب

يُعد التركيب الدقيق العامل الأساسي في تحديد جودة الإشارة:

• أمان التركيب: استخدم أدوات تحديد عزم الدوران لتأمين غطاء المسبار. قد يؤدي عزم الدوران الزائد إلى تشويه الغطاء وتغيير هندسة ملف المستشعر.

• دقة الفجوة: استخدم دائمًا مقياس سماكة غير موصل (فجوة قياسية 1.27 مم) لمعايرة الخلوص البارد قبل التشغيل.

• تخفيف الكهرومغناطيسية: قم بتوجيه جميع الكابلات المحورية عبر قناة معدنية صلبة ومؤرضة. حافظ على هذه الخطوط معزولة عن محركات التيار المتردد عالية الجهد أو أسلاك التحكم بالتيار المستمر النبضي.

• الحماية البيئية: ضع شحم السيليكون العازل للكهرباء على موصلات ClickLoc. يمنع ذلك التآكل الدقيق وأكسدة الإشارة الناتجة عن أجواء الزيت عالية الرطوبة.

• استراتيجية التأريض: تأكد من توصيل خزانة مراقبة الاهتزاز بأكملها بأرض ذات معاوقة منخفضة لمنع ارتفاع مستوى الضوضاء.

مزايا المنتج

• سلامة إشارة فائقة: محسّن للحصانة ضد التداخلات الراديوية والكهرومغناطيسية، وهي شائعة في غرف التحكم الصناعية الكثيفة.

• عتبة حرارية عالية: مُصنف للتشغيل المستمر في درجات حرارة تصل إلى 177 درجة مئوية، مما يجعله مناسبًا لمراقبة وعاء الزيت المباشر.

• قابلية تبادل كاملة: تسمح بنية 3300 XL باستبدال المكونات دون الحاجة إلى إعادة معايرة رف الحماية بأكمله.

• متانة قصوى: طرف PPS خامل كيميائيًا، يقاوم التدهور الناتج عن مواد التشحيم الاصطناعية أو تسربات البخار عالية الحرارة.

معلومات الطلب

• مسبار التقارب Bently Nevada 330104-00-10-50-02-00.

• يتضمن صواميل ربط من الفولاذ المقاوم للصدأ ومجموعة حلقات مطاطية.

• يتضمن تقرير اختبار المصنع وورقة بيانات المعايرة.

• مطلوب: كابل تمديد 330130 (طول 5 أمتار) لحلقة نظام كاملة.

اللوجستيات والشحن

• المهلة الزمنية: 3-5 أيام لطلبات المخزون القياسية.

• النقل العالمي: دعم لوجستي عبر DHL، FedEx، و UPS للشحن الدولي السريع والآمن.

• التعبئة الاحترافية: يتم شحن كل مستشعر في عبوات صناعية مضادة للكهرباء الساكنة. هذه المادة عالية المواصفات ضرورية لمنع التفريغ الكهروستاتيكي (ESD) أثناء النقل وتوفر توسيدًا عالي التأثير لحماية طرف المسبار الدقيق من التشوه الميكانيكي.

الأسئلة المتكررة

• ما الذي يسبب انجراف جهد الفجوة بمرور الوقت؟

  غالبًا ما يحدث الانجراف بسبب التمدد الحراري لغطاء الماكينة أو تحول في حامل المسبار. تحقق من عدم وجود ارتخاء ميكانيكي في صامولة الربط.

• هل يمكن استخدام هذا المسبار في الأماكن الخطرة؟

  هذا النموذج المحدد (لاحقة الاعتماد 00) قياسي. بالنسبة للبيئات المتفجرة (ATEX/IECEx)، تأكد من استيفاء متطلباتك المحددة باللاحقة المناسبة.

• كيف أتحقق مما إذا كان طرف المسبار تالفًا؟

  قم بفحص بصريًا بحثًا عن الخدوش أو الحزوز. إلكترونيًا، سيُظهر الطرف التالف قراءات جهد غير منتظمة عند تحريكه بالقرب من هدف اختبار.

• هل طول الـ 5 أمتار للمسبار أم للنظام بأكمله؟

  يشير طول الـ 5.0 أمتار إلى الطول الإجمالي للنظام (المسبار + كابل التمديد).

• لماذا تظهر الإشارة "ضوضاء عالية"؟

  عادةً ما تنتج الضوضاء العالية عن درع محوري تالف، أو تأريض غير كافٍ لجهاز Proximitor، أو تداخل من مصادر التداخل الكهرومغناطيسي الخارجية.

• هل يمكنني استخدام مقياس متعدد لاختبار المسبار؟

  يمكنك التحقق من الاستمرارية، ولكن الفحص الصحي الكامل يتطلب مستشعر Proximitor وهدف اختبار للتحقق من منحنى الجهد إلى الفجوة.

• هل المسبار مقاوم للماء؟

  تم تصميمه للغمر في الزيت والحماية من التوغل، ولكن لا ينبغي غمره في الماء أو السوائل غير الصناعية.

• هل يمكنني استخدام كابل أطول من 5 أمتار؟

  تم معايرة النظام لحلقة بطول 5 أمتار. سيؤدي استخدام كابلات أطول إلى تغيير التردد الرنيني وإلغاء مواصفات الحساسية.
