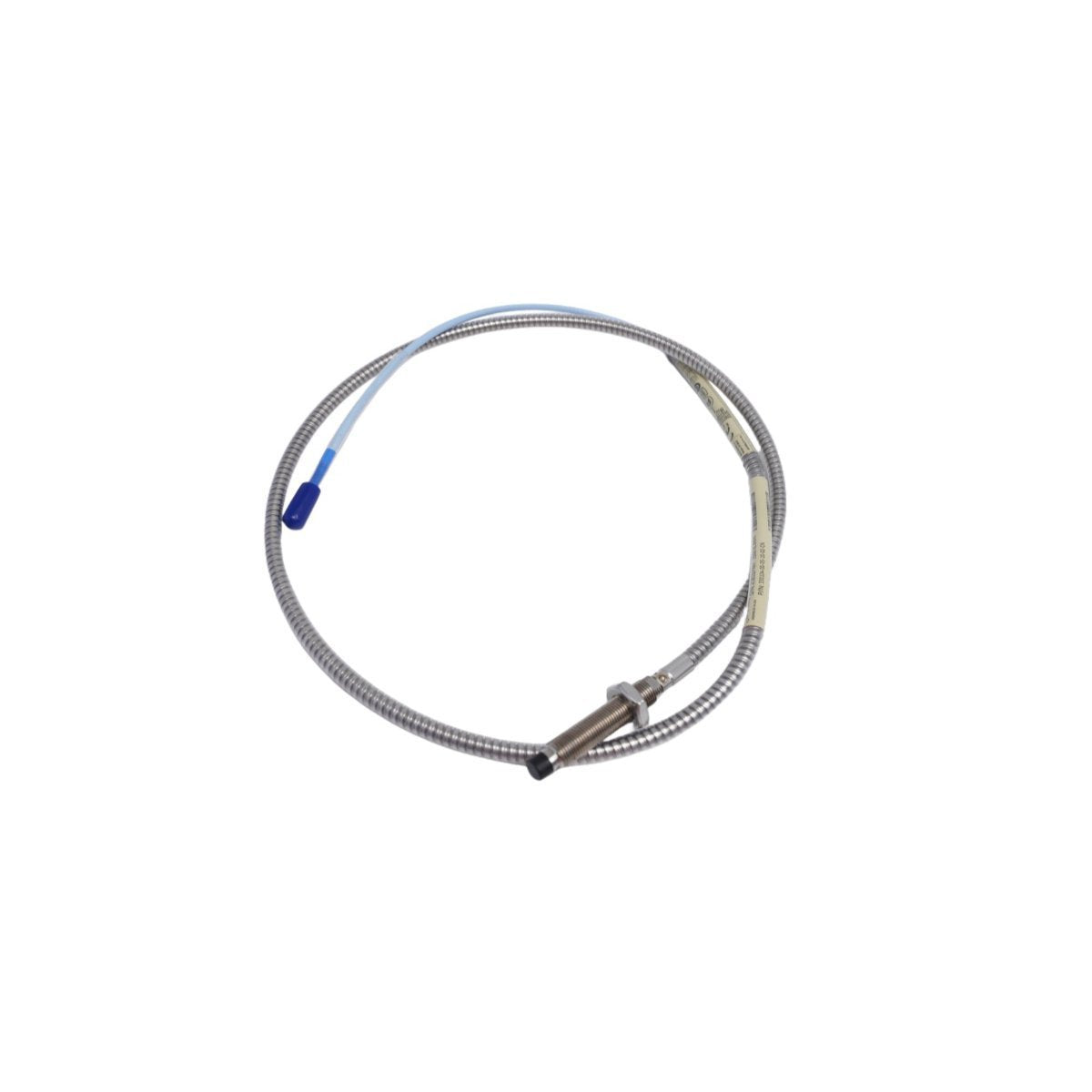

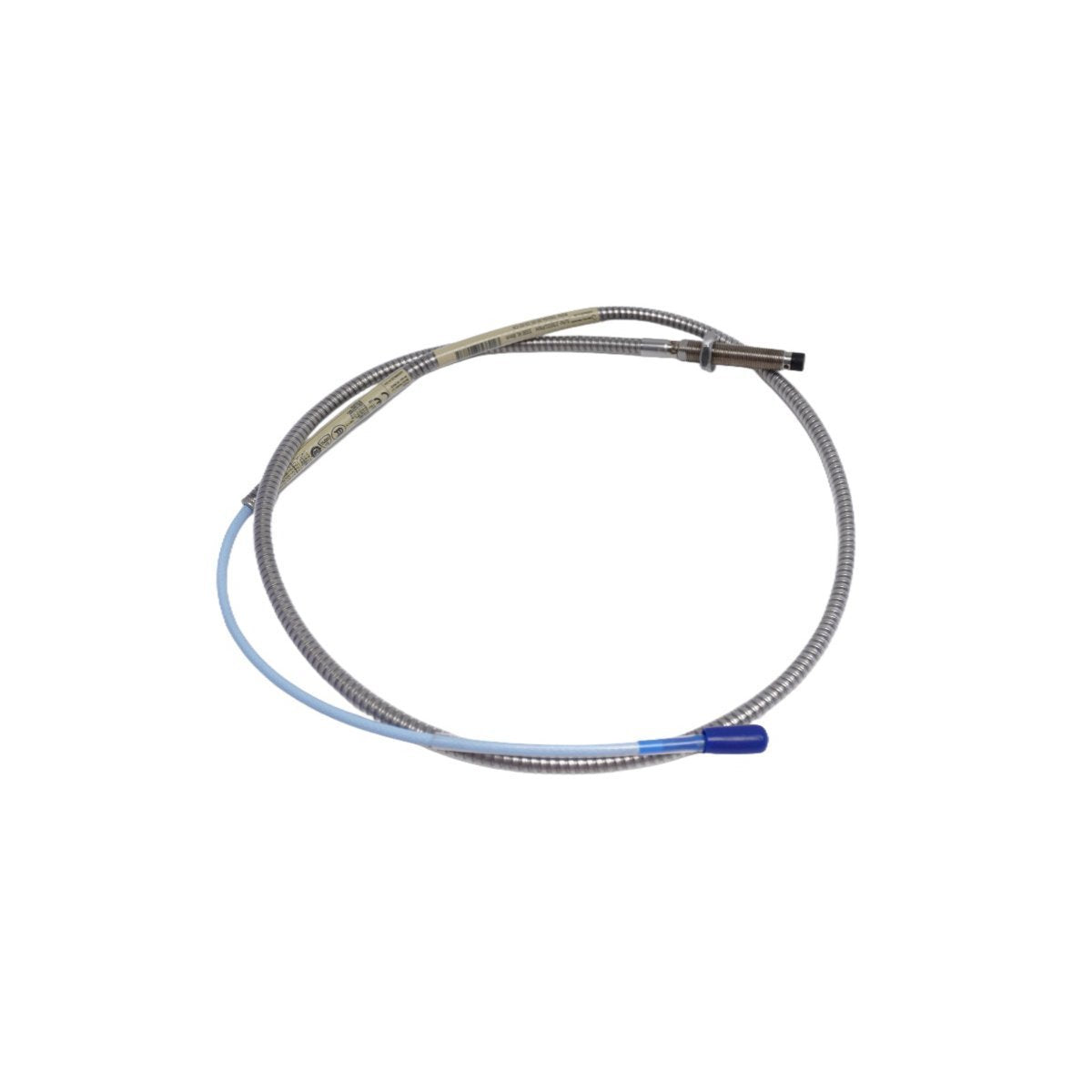

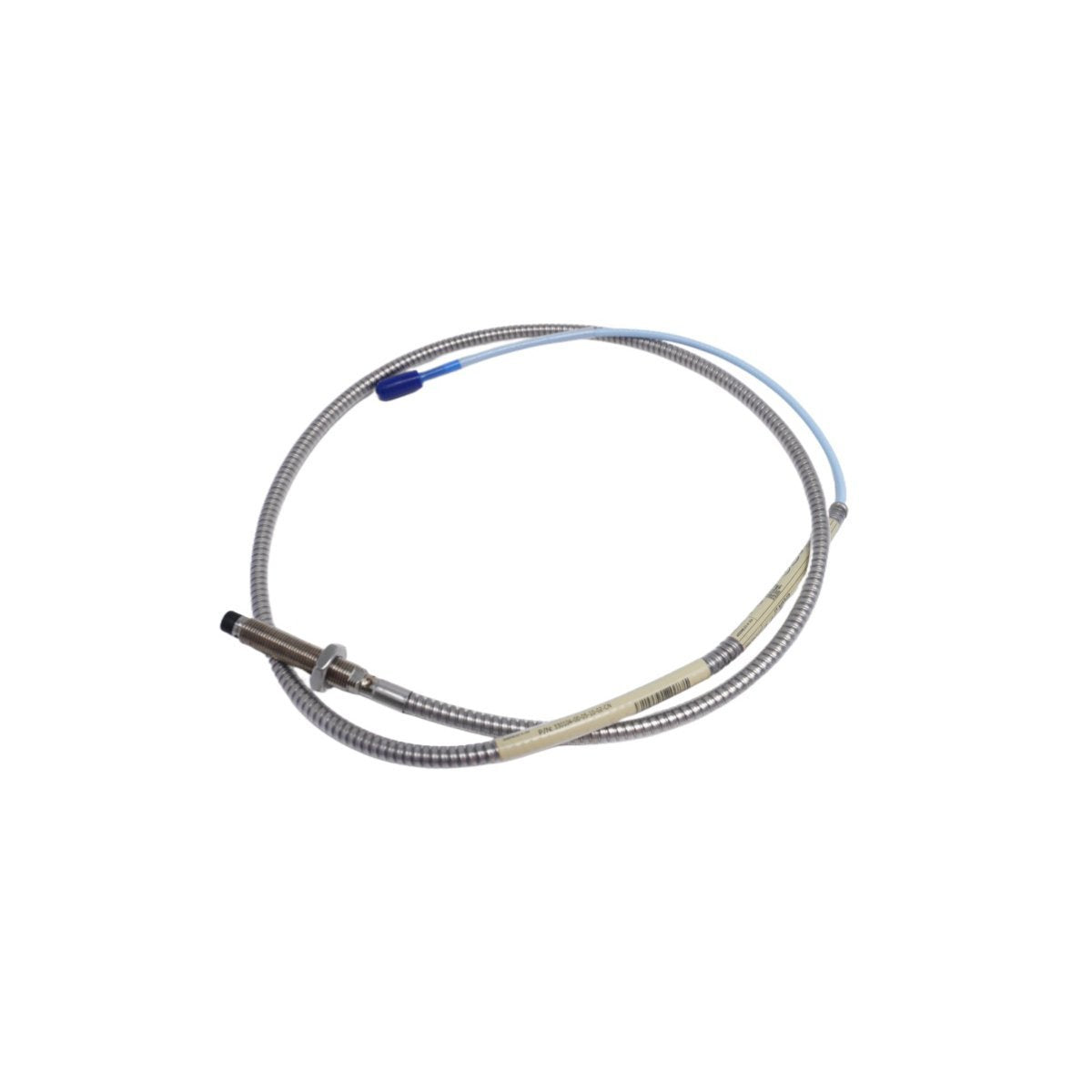

تم تكوينه لمراقبة موضع العمود شعاعيًا ومحوريًا في أنظمة 3300 XL، ويوفر Bently Nevada 330104-00-05-10-01-05 (330104-00-05-10-01-05 مجسات التقارب) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لقياس الإزاحة بدون تلامس.

تكوين نموذج اللاحقة

تستخدم سلسلة 330104 تنسيق ترميز موحدًا لتحديد خيارات الواجهة الميكانيكية والإنهاء الكهربائي. يحدد التكوين المحدد لهذه الوحدة حجم السن، وطول الغلاف، والطول الكلي لكابل النظام، ونوع الموصل، مما يضمن التوافق مع تجميعات مستشعر Proximitor من سلسلة 3300 XL التي تم معايرتها في المصنع.

مواصفات الأجهزة

سلامة محول الطاقة الكهربائية

يتطلب تحويل الإشارة الدقيق قياسًا دقيقًا لمجس تيار إيدي. أثناء التشغيل، يتم إجراء التحقق من جهد الفجوة (أهداف -10 VDC) عند خرج مستشعر Proximitor لضمان أن هدف العمود متمركز ضمن النطاق التشغيلي الخطي. يعتمد الحصول على بيانات ديناميكيات الدوار عالية التردد على قمع الضوضاء الكهرومغناطيسية؛ لذلك، يتم الحفاظ على قمع التداخل من خلال ضمان استمرارية التدريع المحوري وتأريضه حصريًا عند واجهة أداة المراقبة لمنع حلقات الأرض.

معلومات الطلب

• مسبار تقارب 330104-00-05-10-01-05

• كابل محوري مدمج مع موصل

• صواميل تثبيت من الفولاذ المقاوم للصدأ

• وثائق فنية ودليل السلامة

إرشادات التركيب الميداني

• تحضير السطح: تحقق من أن منطقة عمود الهدف خالية من الطلاءات أو النتوءات أو أكسدة السطح لمنع تعديل مجال تيار إيدي.

• التركيب الميكانيكي: قم بربط جسم المسبار في كتيفة التثبيت، مع ضمان التداخل الصحيح للسن، ثم اضبطه على مسافة الفجوة المطلوبة.

• حماية الموصل: حافظ على أغطية الغبار الواقية على الموصل المحوري حتى تسلسل التزاوج النهائي لمنع دخول البيئة.

• سلامة الدرع: قم بتأمين مسارات الكابلات باستخدام مشابك غير موصلة ومصنفة للاهتزاز؛ لا تضغط أو تثني العازل المحوري.

• مطابقة المعاوقة: تأكد من أن الطول الكلي للكابل (المسبار بالإضافة إلى الامتداد) يتطابق مع معايرة النظام (5 م أو 9 م) لمنع أخطاء تحول الطور.

الأسئلة المتكررة

• هل يمكن استخدام هذا المسبار في أنظمة 3300 القديمة؟ لا، سلسلة 3300 XL معايرة إلكترونيًا لمستشعر Proximitor من سلسلة 3300 XL؛ يؤدي الخلط إلى أخطاء في القياس.

• هل طول الكابل قابل للتعديل في الموقع؟ لا، الكابل معاير في المصنع لسعة محددة؛ قطعه سيؤدي إلى فقدان دقة الإشارة.

• ما هو تأثير تلف طرف المسبار؟ الخدوش السطحية الطفيفة مقبولة، ولكن أي تشقق هيكلي لطرف PPS يبطل معايرة المستشعر.

• كيف أحدد حلقة أرضية؟ يشير التداخل عالي التردد 50/60 هرتز الملاحظ على إشارة الاهتزاز إلى إنهاء غير صحيح للدرع أو ضوضاء الوضع المشترك.

• هل المسبار متوافق مع البيئات المبردة بالهيدروجين؟ نعم، المواد مصنفة لبيئات المولدات المبردة بالهيدروجين.

• لماذا يستخدم غلاف من الفولاذ المقاوم للصدأ؟ يوفر غلاف الفولاذ المقاوم للصدأ AISI 303 مقاومة للتآكل ودعمًا هيكليًا في بيئات الآلات القاسية.

• ما هي حساسية الهدف؟ يتم تثبيت النظام عند 200 mV/mil (7.87 V/mm) كما يحكمها تجميع Proximitor والمسبار المطابق.

• هل يؤثر التوجيه على القياسات الشعاعية؟ يجب تثبيت المجسات بزاوية 45 درجة من الخط المركزي العمودي لتحليل محمل التوجيه الأمثل.
