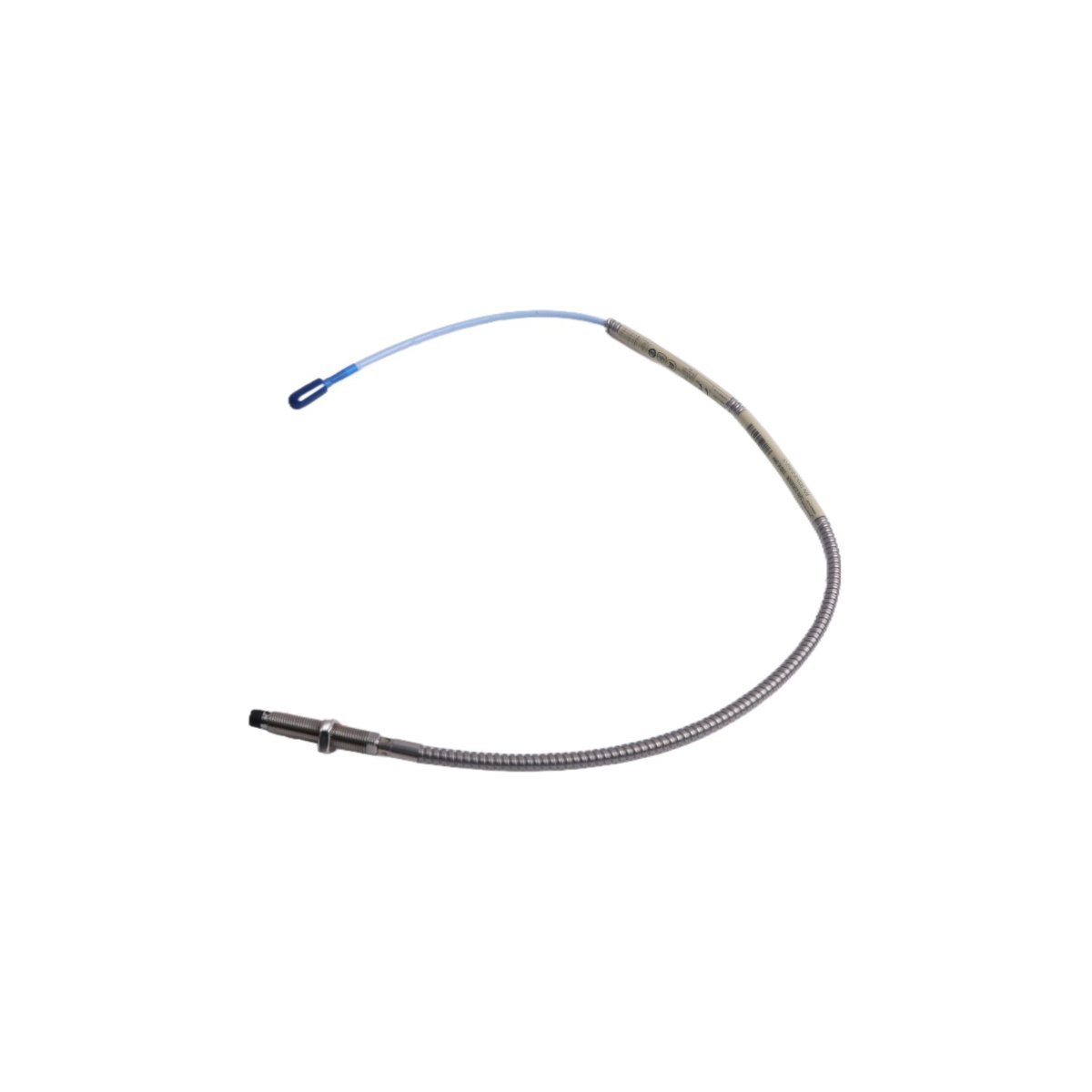

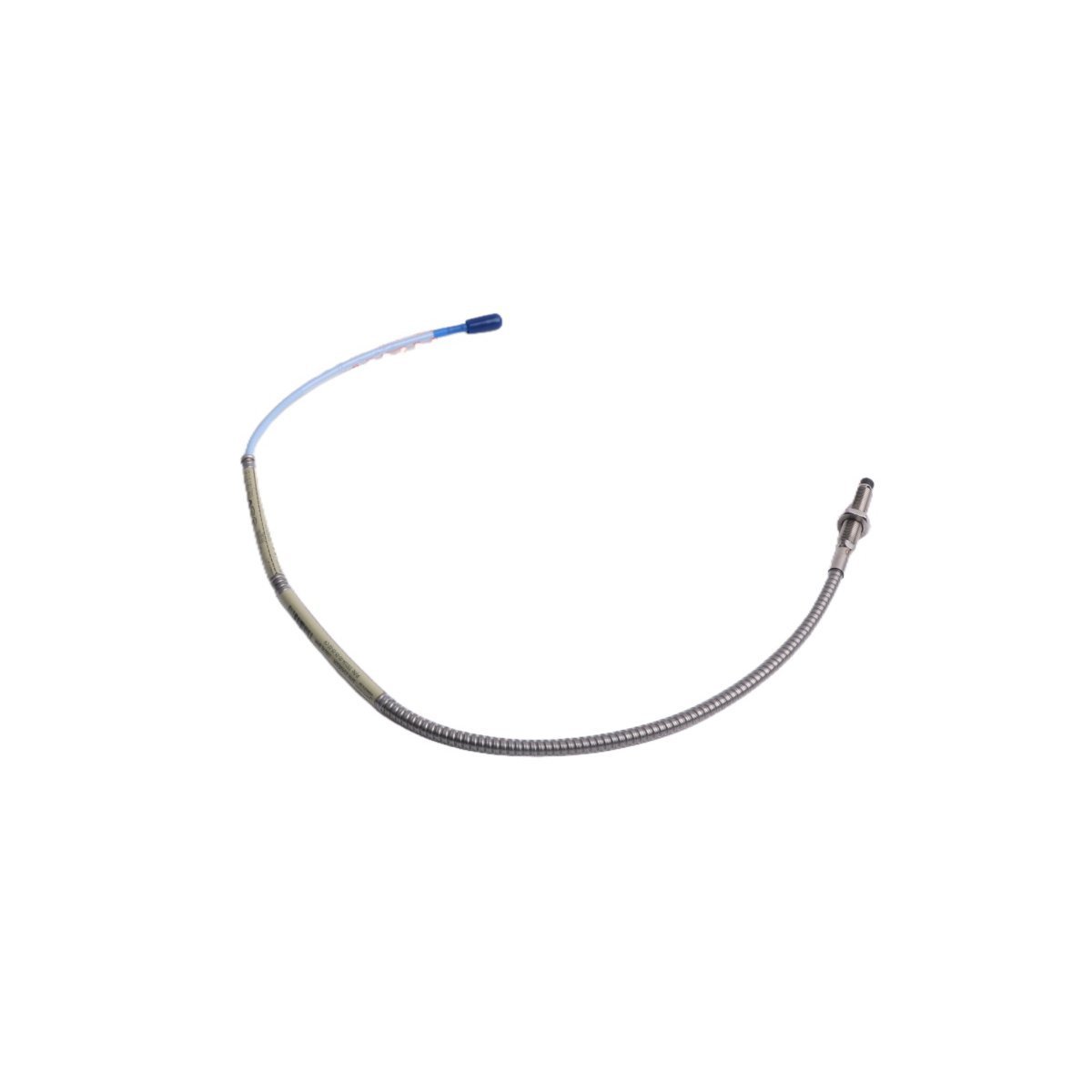

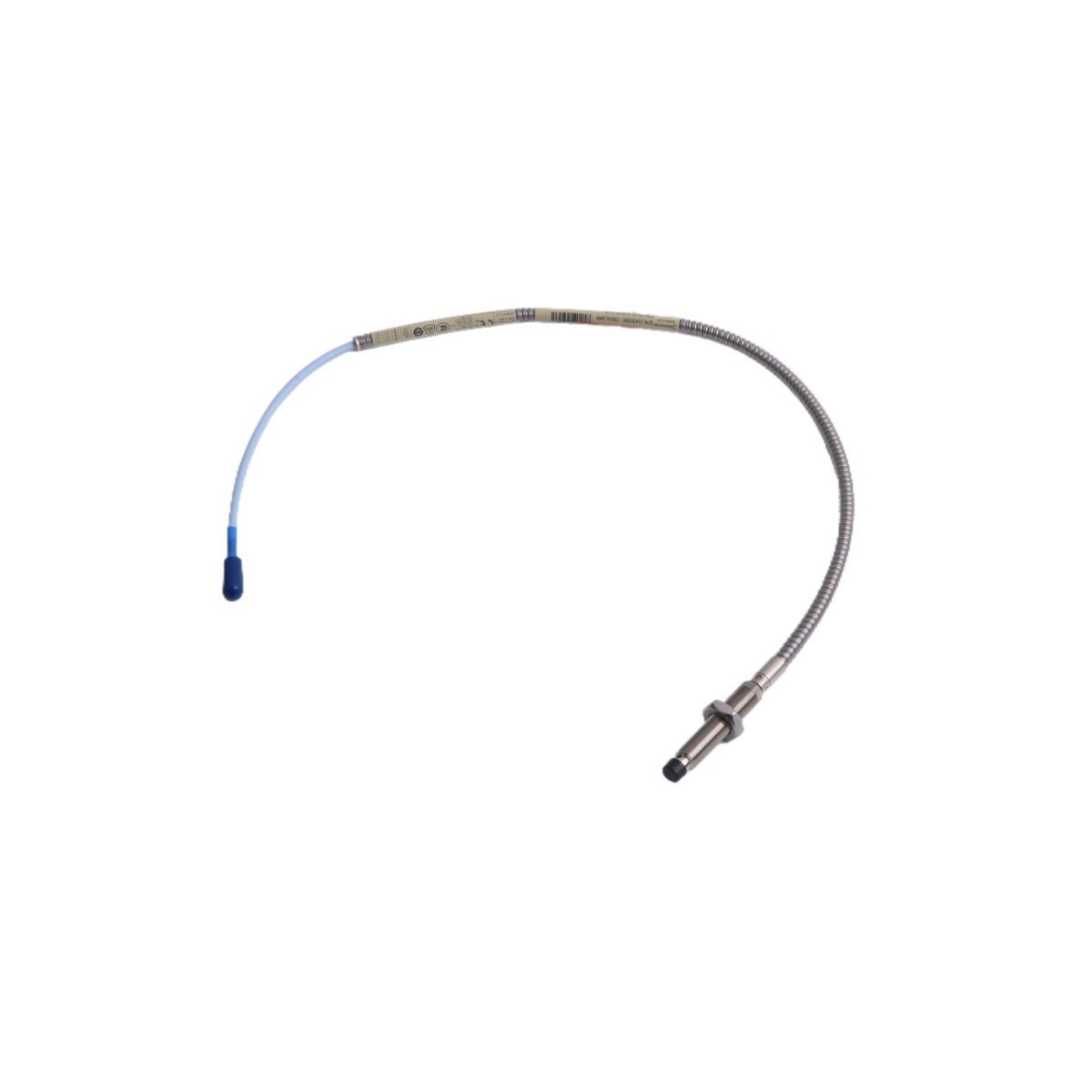

تم تكوين Bently Nevada 330104-00-05-05-11-05 (مسابر القرب330104) لقياس الإزاحة الدقيقة والاهتزاز في الآلات الدوارة، ويوفر تنفيذًا ماديًا مباشرًا لتحويل إشارة التيار الدوامي داخل أنظمة المحولات 3300 XL.

تحليل اللاحقة

يحدد رقم الجزء 330104-00-05-05-11-05 تكوين نظام المحول 8 مم:

• 330104: مسابر التقارب 8 مم

• 00: طول غير مترابط

• 05: الطول الكلي للحافظة (50 مم)

• 05: الطول الإجمالي (0.5 م)

• 11: خيار الموصل

• 05: خيار موافقة الوكالة

مواصفات الأجهزة

المراقبة الميكانيكية وسلامة الإشارة

يعمل نظام المحول على مبدأ قياس مسبار التيار الدوامي لتحويل إزاحة العمود إلى جهد متناسب. تعتمد الدقة على التحقق من جهد الفجوة؛ يجب على الفنيين التأكد من بقاء الإشارة ضمن منطقة التشغيل الخطية -10 فولت تيار مستمر. للحفاظ على دقة الإشارة في مصفوفات المراقبة متعددة المسابر، يلزم قمع التداخل من خلال الحفاظ على فصل مكاني محدد بين المستشعرات المتوازية للقضاء على التداخل الكهرومغناطيسي.

معلومات الطلب

• 1 × 330104 مسبار تقارب 8 مم

• 1 × غطاء واقي للموصل

• وثائق التركيب الفني والامتثال

إرشادات التركيب الميداني

• التركيب الميكانيكي: ثبت جسم المسبار في كتيفة التركيب باستخدام صمولة القفل. تأكد من أن طرف المسبار عمودي على عمود الهدف.

• ضبط الفجوة: قم بقياس الفجوة الهوائية في وضع السكون باستخدام فولتميتر رقمي عالي المقاومة للتأكد من أن المسبار متمركز ضمن مداه الخطي.

• التأريض: قم بإنهاء الدرع المحوري عند ناقل التأريض المشترك للنظام لتقليل حساسية الضوضاء.

• توجيه الكابلات: حافظ على كابلات الإشارة في أنابيب مخصصة غير معدنية لمنع الحث من خطوط الطاقة عالية الجهد.

النقل والخدمات اللوجستية

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• تستخدم المكونات عبوات صناعية مضادة للكهرباء الساكنة لضمان الحماية ضد التفريغ الكهروستاتيكي والصدمات الميكانيكية أثناء الشحن.

الأسئلة الشائعة الفنية

• ما هي الأهداف المادية المدعومة؟ المسبار معاير لصلب AISI 4140؛ تتطلب المواد الموصلة الأخرى منحنيات معايرة مخصصة.

• ما هي حساسية المسبار؟ الحساسية الاسمية هي 7.87 فولت/مم (200 ملي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟ تحقق من المعايرة أثناء الإصلاحات الشاملة للآلة أو إذا تم تحديد انحراف الإشارة الأساسي.

• هل يمكن للمسبار العمل في البيئات الخطرة؟ نعم، بشرط تركيب النظام وفقًا لمعايير المناطق الخطرة المعتمدة.

• ما هي كابلات التمديد المتوافقة؟ كابلات التمديد المحورية من سلسلة 3300 XL فقط هي المعتمدة للاستخدام مع هذا المحول.

• ما الذي يسبب جهد الفجوة غير المستقر؟ عادةً ما ينتج عدم الاستقرار عن تلف الكابلات أو الموصلات المفكوكة أو التداخل الكهرومغناطيسي.

• كيف يتم اختبار صحة المسبار؟ يتم تأكيد صحة المسبار عن طريق التحقق من الاستمرارية المحورية وفحص استقرار جهد الفجوة DC.

• ما هو العمر المتوقع للخدمة؟ يعتمد عمر الخدمة على التعرض الحراري ومستويات الاهتزاز الميكانيكي عند نقطة التركيب.
