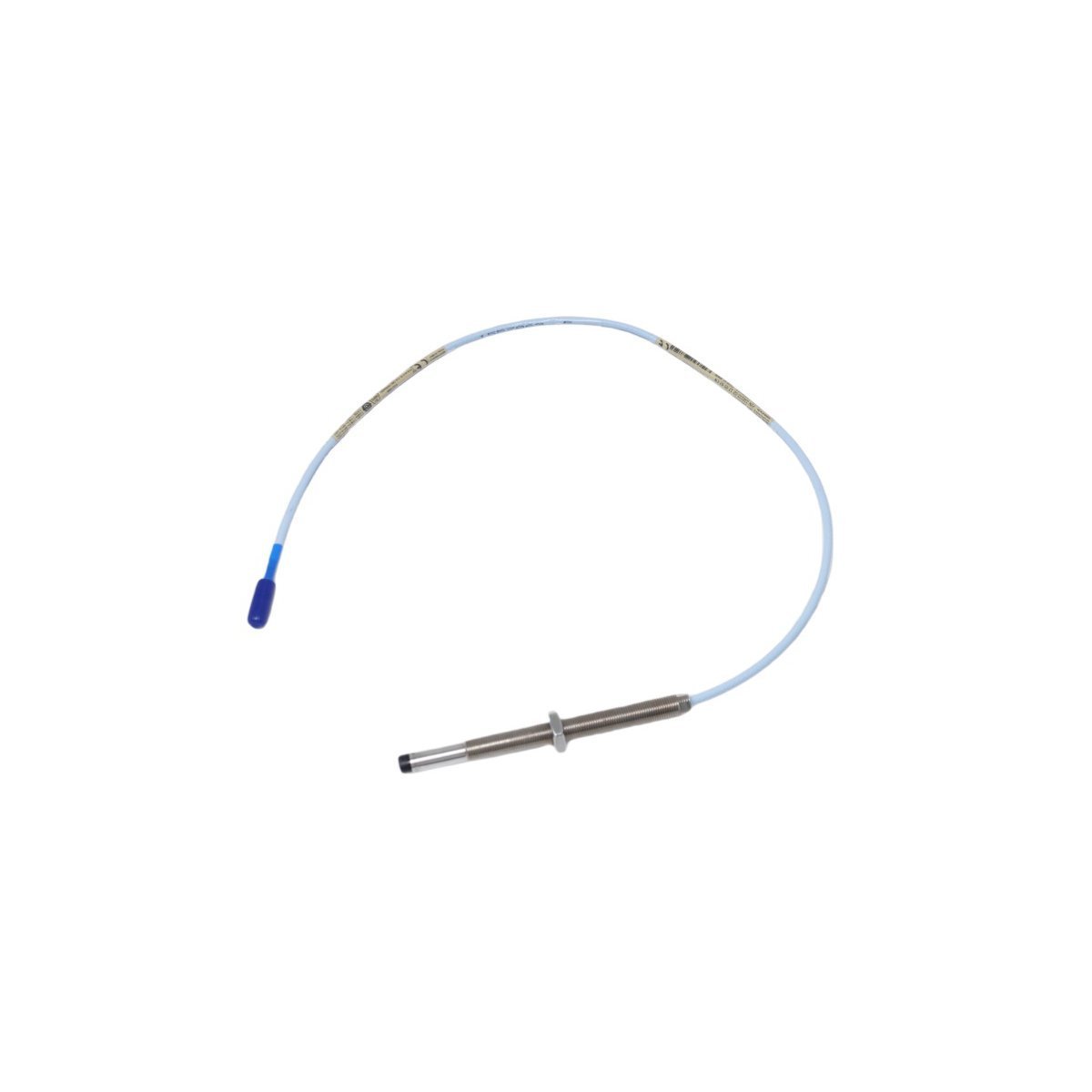

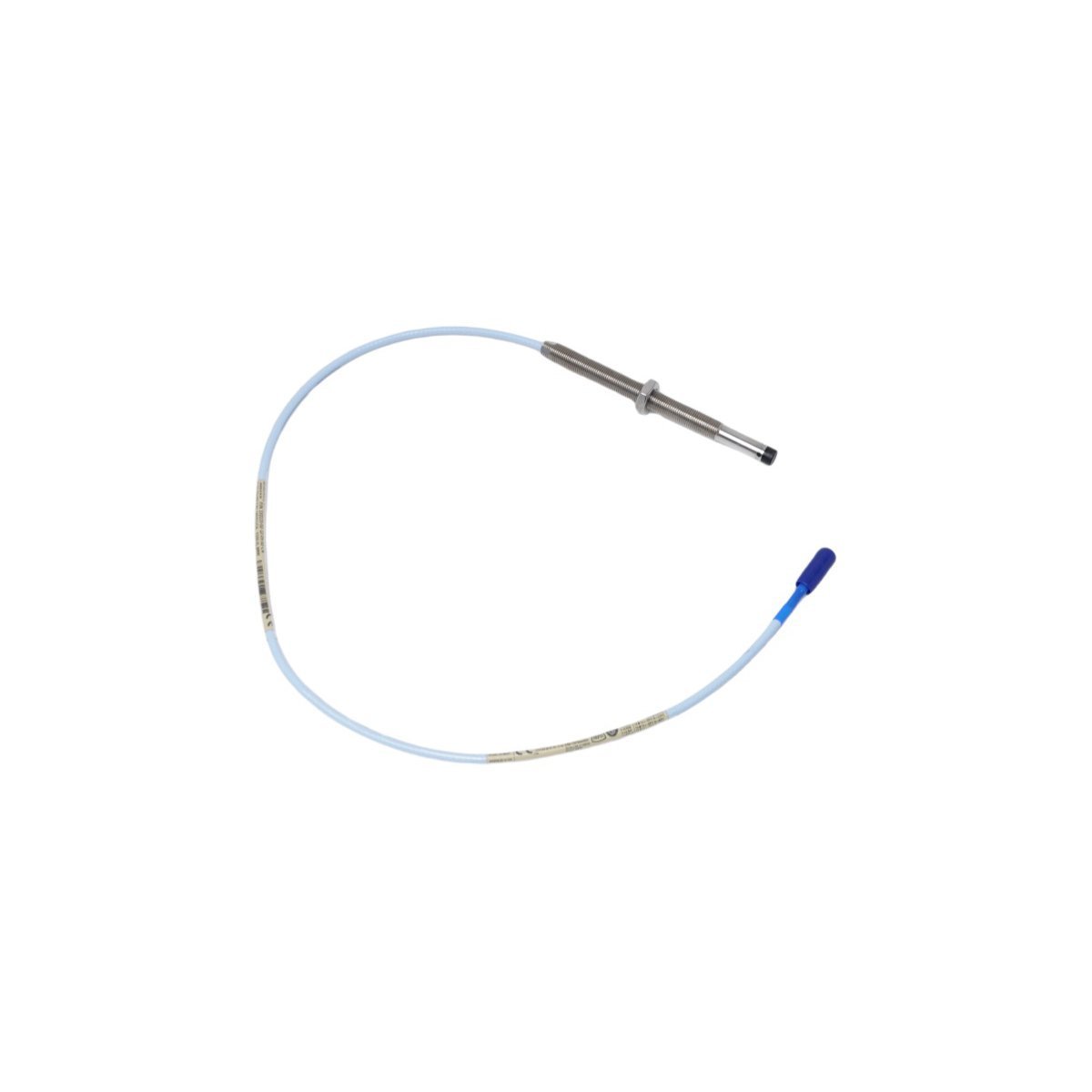

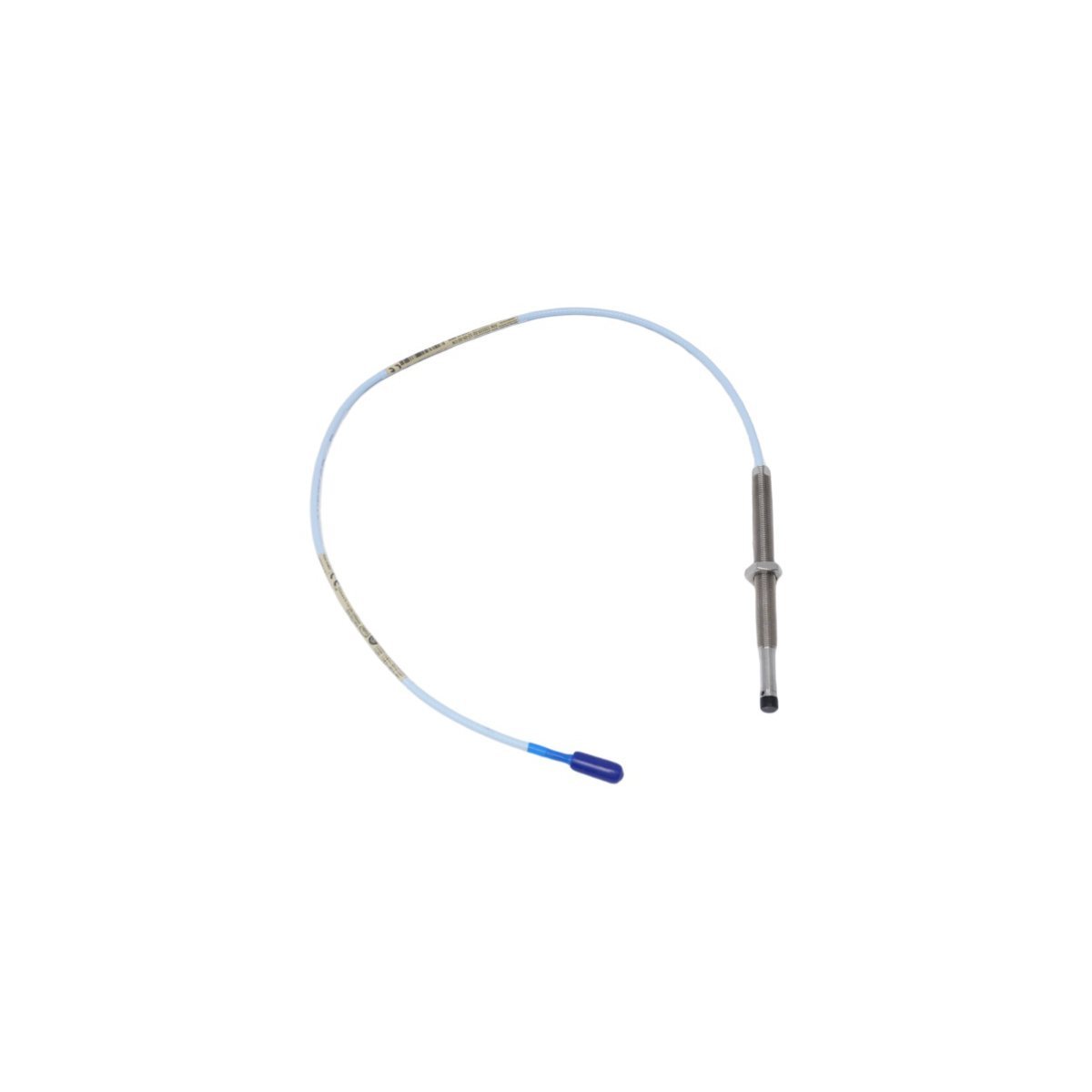

تم تكوين Bently Nevada 330103-02-12-05-02-05 (مجسات التقارب 330103-02-12-05-02-05) لقياس إزاحة العمود بدقة عالية في أنظمة 3300 XL، وهو يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لالتقاط بيانات اهتزاز العمود الشعاعي والمحوري.

تجزئة مكون اللاحقة

تستخدم سلسلة 330103 تصميمًا معياريًا لدعم متطلبات تركيب الماكينات المتنوعة. تحدد اللاحقة -02-12-05-02-05 أبعاد الخيط وطول العلبة وطول الكابل المدمج ومعايير واجهة الموصل، مما يضمن التوافق الكامل مع مجموعات مستشعر Proximitor XL 3300 المعايرة في المصنع.

مواصفات الأجهزة

سلامة إشارة نظام المحول

يعتمد نظام تقارب 3300 XL على قياس مسبار التيار الدوامي الدقيق لضمان أن خرج الجهد يحافظ على علاقة خطية مع فجوة هدف العمود. أثناء التثبيت، يجب على المستخدمين إجراء التحقق من جهد الفجوة (أهداف -10 VDC) عند خرج مستشعر Proximitor لتأكيد أن المحول يقع في منتصف نطاق تشغيله الخطي. لحماية بيانات ديناميكيات الدوار من التداخل الكهرومغناطيسي، يتم تحقيق قمع التداخل عن طريق الحفاظ على درع محوري مستمر، مع تأريض النظام حصريًا عند واجهة أداة المراقبة لمنع حلقات التأريض.

معلومات الطلب

• مسبار تقارب 330103-02-12-05-02-05

• كابل محوري متكامل مع موصل

• صواميل قفل من الفولاذ المقاوم للصدأ

• وثائق التثبيت الفنية

بروتوكولات التثبيت الميداني

• تحضير الهدف: نظف منطقة هدف العمود لإزالة الطلاءات أو القشور أو الأكسدة، مما يضمن سطحًا معدنيًا ثابتًا للحث بالتيار الدوامي.

• التركيب الميكانيكي: قم بربط المسبار في كتيفة التركيب؛ تحقق من أن مسافة الفجوة تتوافق مع متطلبات الجهاز المحددة بعد تثبيت صواميل القفل.

• توجيه الكابل: احمِ الأسلاك المحورية باستخدام قنوات مؤرضة غير موصلة؛ تجنب الانحناءات التي تتجاوز نصف القطر الأدنى 50 مم لمنع إجهاد العازل.

• سلامة الموصل: استخدم أغطية الغبار الواقية أثناء التثبيت لمنع دخول الجزيئات إلى الواجهة المحورية.

• استمرارية التدريع: تأكد من أن الدرع المحوري مستمر ومؤرض عند نقطة واحدة فقط لمنع اقتران الضوضاء في إشارة الاهتزاز.

الأسئلة المتداولة

• هل يمكن تبديل هذا المسبار بمكونات سلسلة 3300 القياسية (غير XL)؟ لا، تم معايرة نظام 3300 XL خصيصًا لـ XL Proximitor؛ يؤدي استخدام أجزاء غير XL إلى عدم دقة الإشارة.

• ما هو تأثير تشوه طرف المسبار؟ يؤدي تلف طرف PPS أو تكسره إلى تعطيل مجال التيار الدوامي؛ يجب استبدال هذه الوحدات للحفاظ على موثوقية المراقبة.

• كيف يتم إدارة طول الكابل للمعايرة؟ يتم معايرة النظام لطول كابل إجمالي محدد (5 أمتار أو 9 أمتار)؛ يؤدي تقصير أو تمديد الكابل في الميدان إلى إبطال استجابة التردد.

• كيف يمكنني عزل حلقة التأريض؟ افحص اتصال تأريض الشاشة؛ يشير التداخل بتردد 50/60 هرتز عادةً إلى أن الدرع مؤرض عند كل من المسبار والشاشة.

• هل يمكن للمسبار تحمل بيئات الهيدروجين؟ نعم، المواد متوافقة مع أغلفة المولدات المبردة بالهيدروجين.

• ما هي حساسية هذا المسبار؟ يوفر النظام حساسية ثابتة تبلغ 200 mV/mil (7.87 V/mm).

• لماذا يستخدم الفولاذ المقاوم للصدأ للعلبة؟ يوفر الفولاذ المقاوم للصدأ AISI 303 مقاومة للتآكل وصلابة هيكلية في بيئات الاهتزاز العالية.

• هل يؤثر اتجاه المسبار على القراءات الشعاعية؟ للتحليل المداري، قم بتركيب المجسات بزاوية 45 درجة من الخط المركزي الرأسي للمحمل.
