نظرة عامة على المنتج

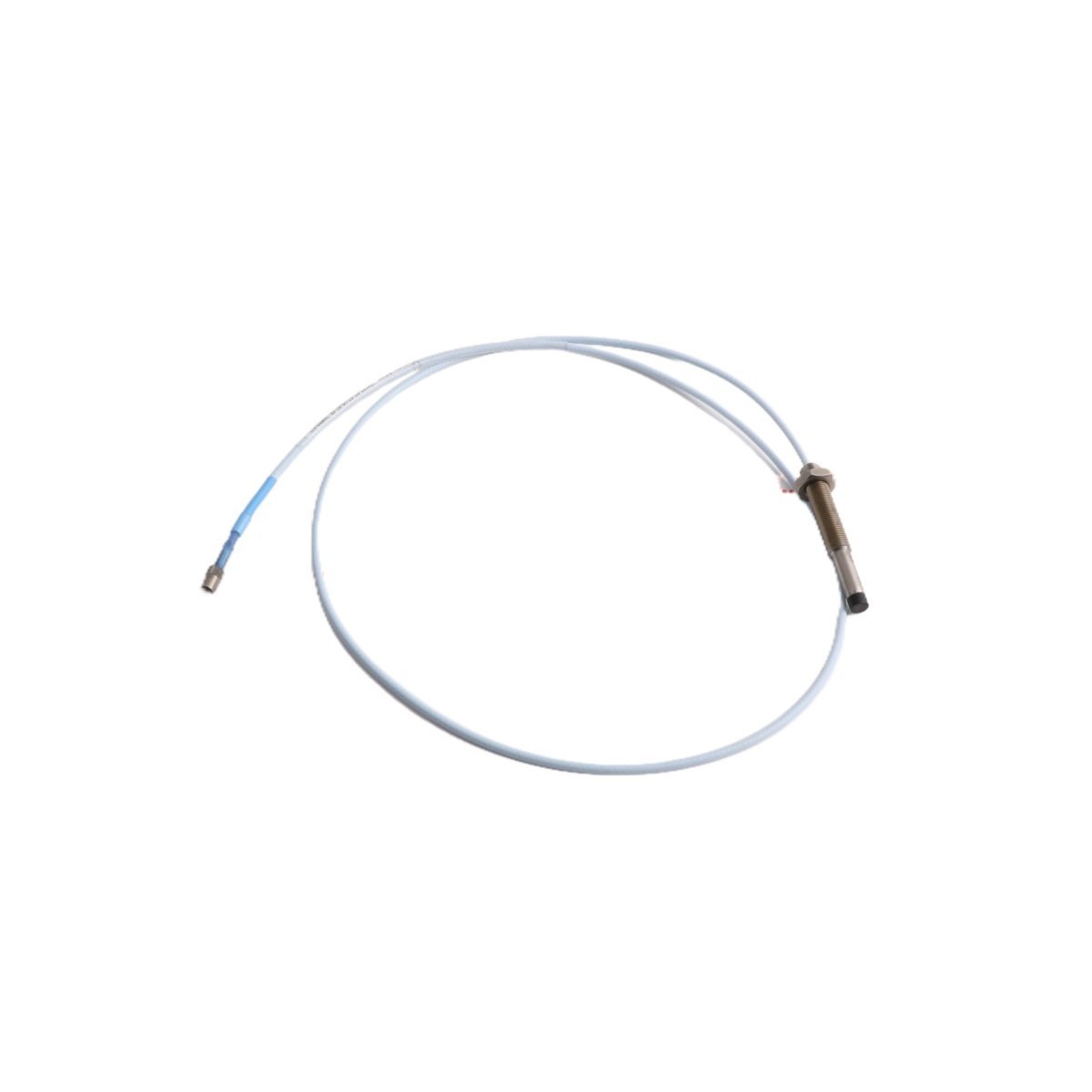

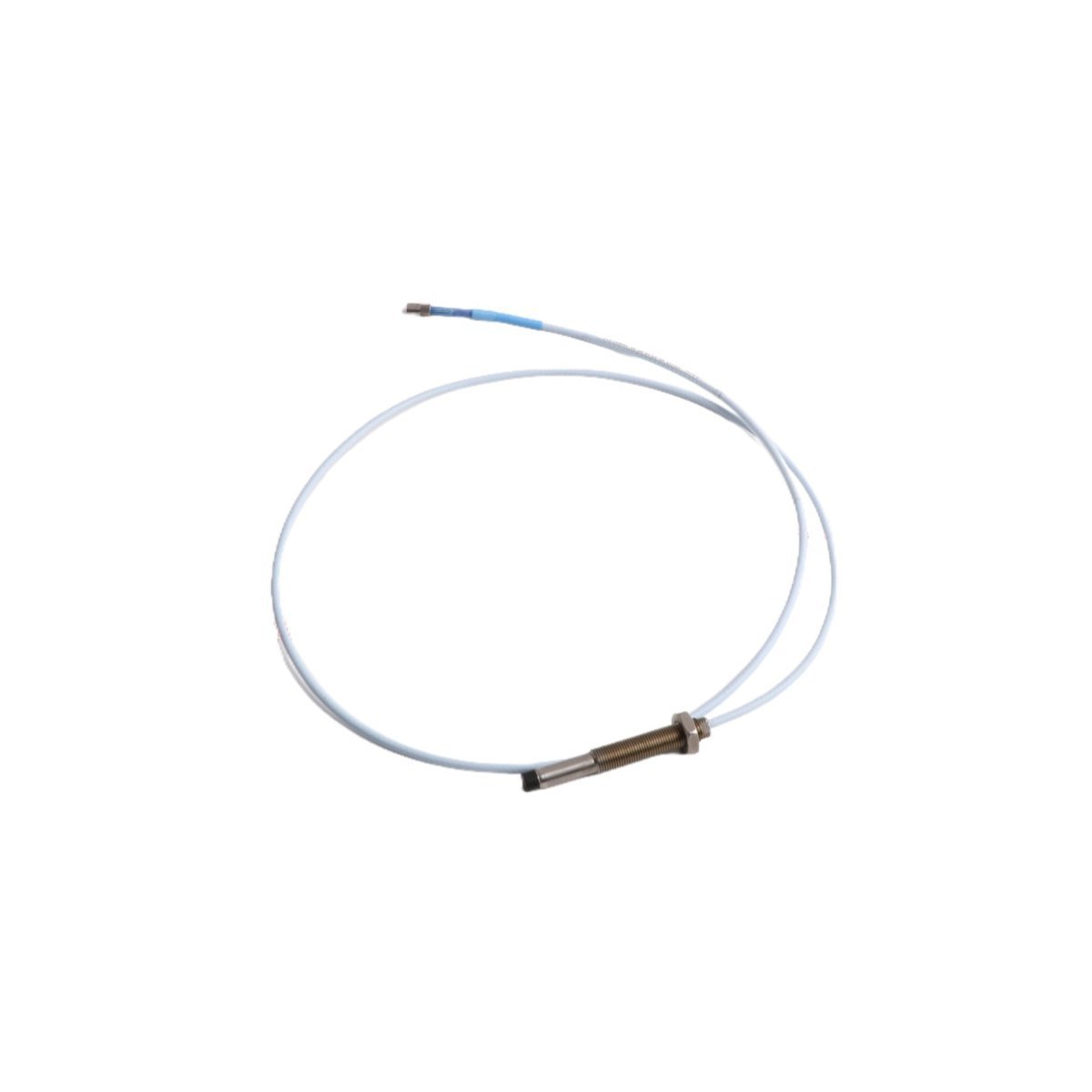

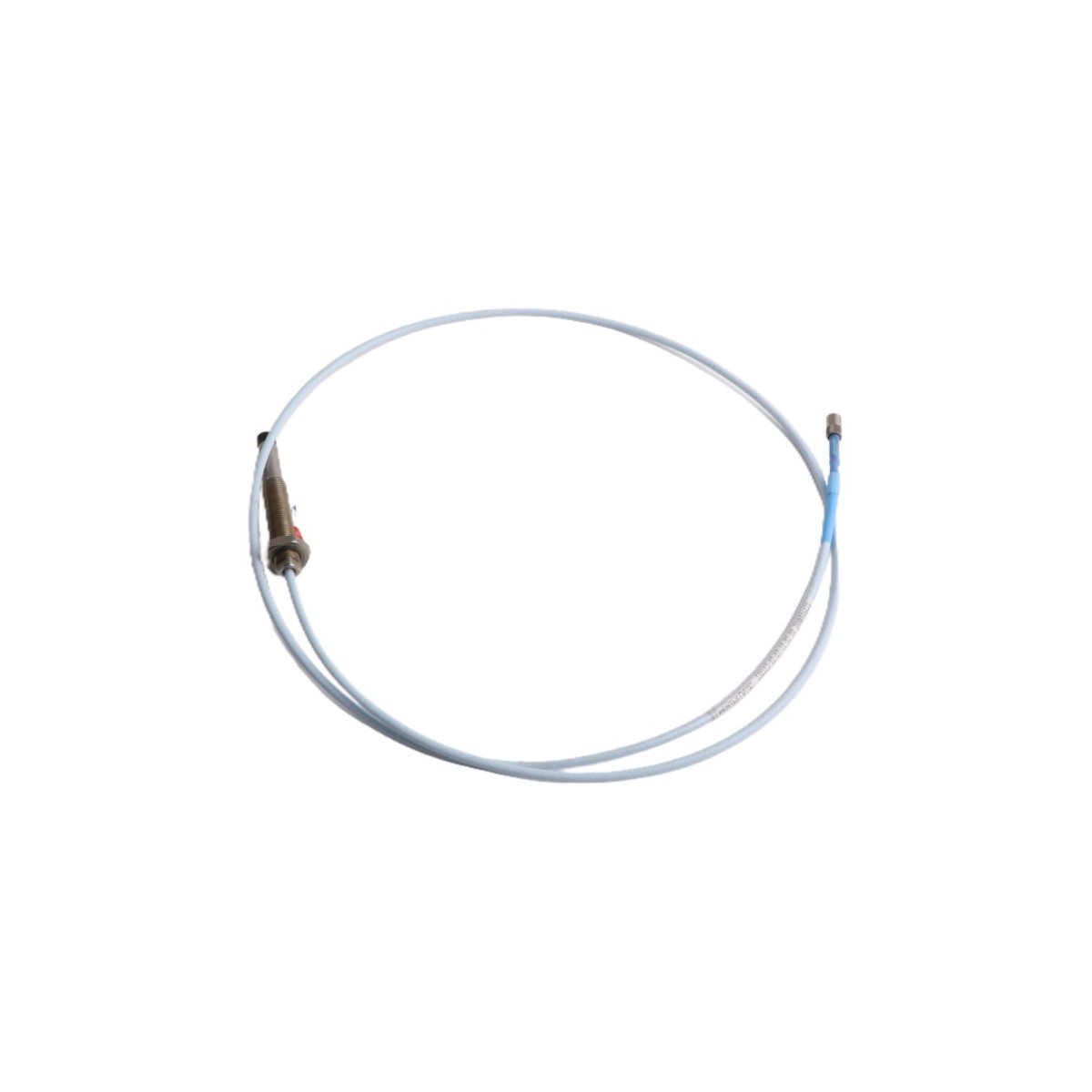

مسبار التقارب Bently Nevada 330103-02-07-05-02-05 عالي الأداء مقاس 8 مم مصمم لنظام محولات 3300 XL. يعمل هذا المسبار كعنصر حيوي في حماية الآلات الدوارة، حيث يحول إزاحة العمود الفيزيائية إلى إشارات كهربائية دقيقة. من خلال استخدام تقنية التيار الدوامي المتقدمة، يوفر المحول قياسًا بدون تلامس لموضع الدوار والاهتزاز الشعاعي وحركة الدفع المحوري، حتى في ظل ظروف التشغيل القاسية التي تنطوي على مواد تشحيم عالية الحرارة وظروف ضغط قصوى.

تم تصميم هذا الطراز خصيصًا لإعدادات أجهزة الإشراف على التوربينات (TSI) الاحترافية. يضمن طرفه المصنوع من PPS وجسمه المصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل استقرار الإشارة على المدى الطويل. تم تحسين خطية خرج المحول واستجابة التردد لالتقاط تقلبات العمود السريعة، مما يوفر البيانات اللازمة للصيانة التنبؤية وأنظمة مراقبة صحة الماكينة في الوقت الفعلي.

المواصفات الفنية

شرح تكوين الموديل

يمثل رقم الجزء 330103-02-07-05-02-05 تكوينًا عتاديًا محددًا للغاية:

• 330103: مسبار تقارب 8 مم، سلسلة 3300 XL.

• 02: حجم السن (3/8-24 UNF).

• 07: طول غير مسنن (70 مم).

• 05: الطول الكلي للهيكل (50 مم).

• 02: الطول الإجمالي للمسبار (0.5 متر).

• 05: نوع الموصل وحزمة الموافقة على المناطق الخطرة.

التطبيقات النموذجية

هذا المسبار هو معدات قياسية في صناعات الطاقة والعمليات العالمية:

• التوربينات الغازية والبخارية: حيوية لقياس اهتزاز الدوار واللامركزية أثناء بدء التشغيل وإيقافه.

• المحركات والمولدات الكهربائية الكبيرة: تستخدم لمراقبة صحة المحمل ومحاذاة الجزء الثابت إلى الدوار.

• الضواغط الطاردة المركزية: تكشف عن الاندفاع وعدم استقرار الدوار وتآكل محمل الدفع.

• المضخات عالية السرعة: ضرورية لتتبع موضع العمود في الدوائر الهيدروليكية عالية الضغط.

• منصات الاختبار: تستخدم في مرافق البحث والتطوير للتحقق من ديناميكيات الدوار واختبار النماذج.

توافق النظام

تم تصميم مسبار 330103-02-07-05-02-05 للاندماج السلس مع مستشعر Bently Nevada 3300 XL Proximitor. للحفاظ على مواصفات أداء النظام - وتحديداً حساسية 7.87 فولت/مم - يجب استخدام المسبار مع كابل تمديد Bently Nevada 330130 معاير. سيؤدي استبدال المكونات خارج حلقة النظام المحددة هذه إلى تدهور خطية الإشارة وقد يؤدي إلى إطلاق إنذارات خاطئة في نظام المراقبة الوقائية.

إرشادات التركيب

تبدأ عملية جمع البيانات الموثوقة بالتركيب الميكانيكي الصحيح:

• تعشيق السن: تأكد من أن أسنان 3/8-24 UNF نظيفة وخالية من الأوساخ. استخدم مفاتيح ربط محددة عزم الدوران القياسية لتجنب تشوه الهيكل.

• ضبط الفجوة: استخدم مقياسًا غير موصل (قياسي 1.27 مم أو 50 ميل) لتحديد الفجوة الباردة بين طرف المسبار والعمود.

• الدرع الكهربائي: قم دائمًا بتوجيه الكابل المحوري داخل أنبوب صلب مؤرض لمنع التداخل من خطوط الطاقة VFD أو الجهد العالي المجاورة.

• سلامة الموصل: يجب أن يكون موصل ClickLoc مشدودًا بالكامل. افحص صامولة القفل للتأكد من شدها الصحيح وتأكد من حمايتها من رش الزيت المباشر حيثما أمكن.

مزايا المنتج

• استشعار دقيق بالتيار الدوامي: يوفر دقة تحت الميكرون لتشخيص مفصل للغاية للدوار.

• تحمل حراري قوي: مصمم للتشغيل المستمر في درجات حرارة تصل إلى +177 درجة مئوية.

• اعتمادات متوافقة مع معايير الصناعة: مصمم لتلبية متطلبات السلامة ATEX/IECEx للاستخدام في الأجواء المتفجرة.

• قابلية تبادل النظام: متوافق تمامًا مع منصة 3300 XL، مما يسمح باستبدال المكونات بسهولة دون الحاجة إلى إعادة معايرة كاملة لنظام الحماية بأكمله.

معلومات الطلب

• مسبار تقارب Bently Nevada 330103-02-07-05-02-05.

• يتضمن صواميل التركيب والأجهزة ذات الصلة بالتركيب.

• تقرير المعايرة واختبار المصنع متضمنان في عبوة المصنع الأصلية.

• يتطلب كابل تمديد مطابق بطول 0.5 متر (سلسلة 330130) للدوائر التشغيلية.

اللوجستيات والشحن

• المهلة الزمنية: 2-7 أيام عند تأكيد الدفع.

• الخدمات اللوجستية العالمية: تسليم آمن عبر DHL أو FedEx أو UPS.

• السلامة أولاً: يتم تعبئة جميع الوحدات في عبوات صناعية مضادة للكهرباء الساكنة. تم تصميم هذه الحاوية المتخصصة لتخفيف التفريغ الكهروستاتيكي (ESD) وتوفير حماية عالية التأثير أثناء النقل الدولي، مما يضمن وصول الطرف الدقيق إلى الموقع في حالة معايرة المصنع.

الأسئلة المتكررة

• لماذا يوجد إزاحة جهد عندما لا يتحرك العمود؟

  غالبًا ما تكون الإزاحة ناتجة عن عيوب السطح على العمود أو مغناطيسية متبقية خفيفة (تفريغ كهربائي). تحقق من جودة سطح العمود.

• هل يمكن استخدام هذا المسبار لقياس الموضع المحوري؟

  نعم، تُستخدم مسابر التقارب مقاس 8 مم على نطاق واسع لقياس موضع الدفع طالما أن منطقة الهدف كبيرة بما يكفي لمنع تأثيرات الحواف.

• كيف يؤثر اعتماد المنطقة الخطرة على التركيب؟

  يتطلب اعتماد الوكالة أن يتم توصيل المسبار بحاجز آمن جوهريًا أو مستشعر 3300 XL Proximitor المعين المركب في غلاف معتمد.

• هل طول الكابل حاسم؟

  نعم، يتم معايرة النظام لطول إجمالي محدد (مسبار + كابل تمديد). سيؤدي تغيير الطول الإجمالي إلى تغيير مقاومة النظام ودقته.

• ماذا يجب أن أفعل إذا كان المسبار يخرج إشارة -24 فولت تيار مستمر؟

  تشير قراءة -24 فولت تيار مستمر إلى أن المسبار إما "مفتوح" (لا يوجد اتصال) أو يكتشف هدفًا خارج نطاقه الخطي. تحقق من جميع توصيلات الكابلات أولاً.

• هل يمكن تنظيف طرف المسبار؟

  يمكن تنظيف الطرف بقطعة قماش ناعمة خالية من الوبر ومذيب مناسب غير كاشط. لا تستخدم أدوات حادة لإزالة الرواسب من الطرف.

• كم يدوم مسبار 330103 عادة؟

  في بيئات الزيت النظيفة والمستقرة، تم تصميم هذه المسابر لعمر خدمة يتجاوز 10 سنوات، على الرغم من أنه يتم استبدالها عادة أثناء عمليات الإصلاح الرئيسية للوحدة.

• ماذا لو تم تجريد أسنان التركيب أثناء التركيب؟

  تؤدي الأسنان المجردة إلى فقدان استقرار المسبار وصيانة الفجوة غير الصحيحة. يجب استبدال الهيكل؛ لا تحاول الإصلاح بمركبات قفل الأسنان.
