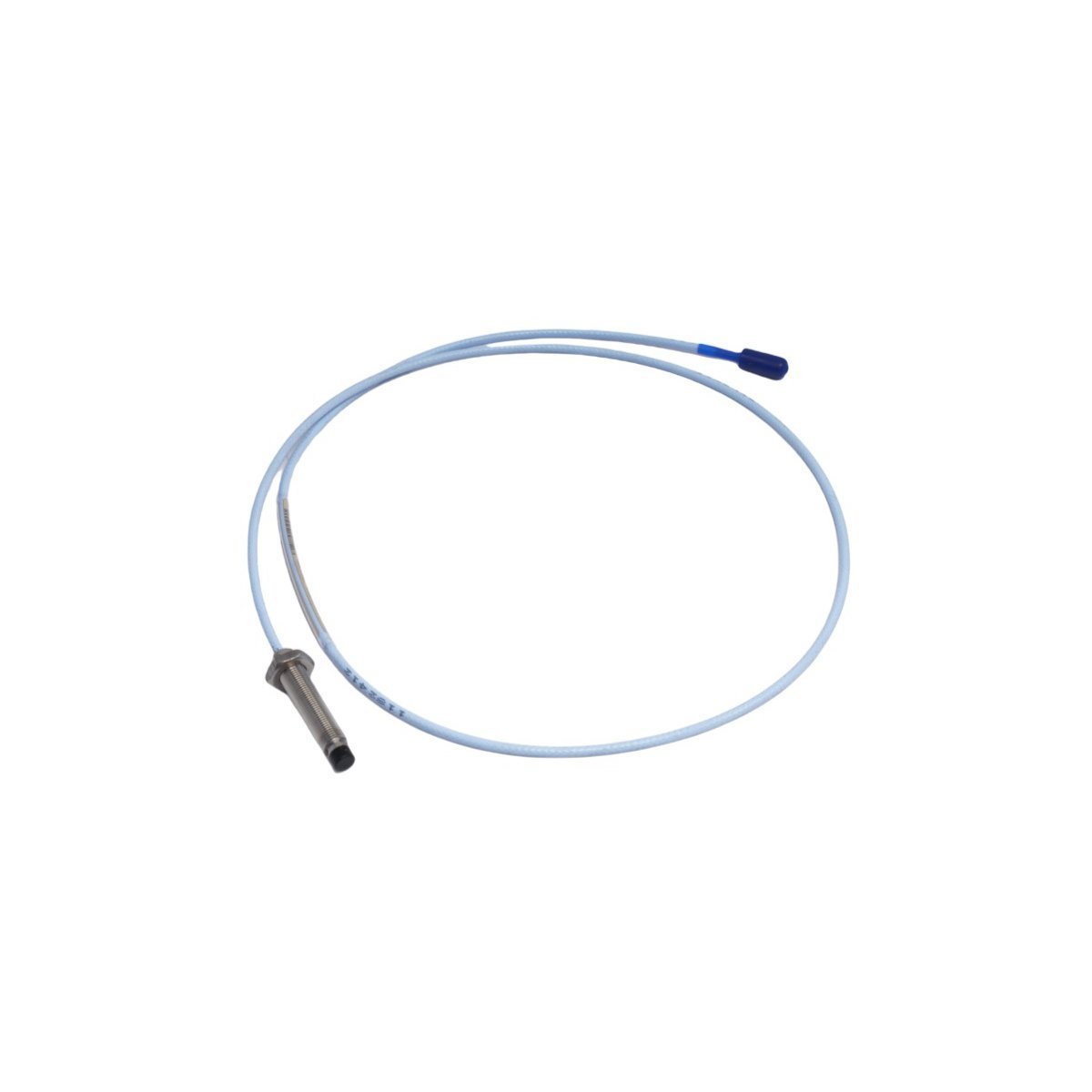

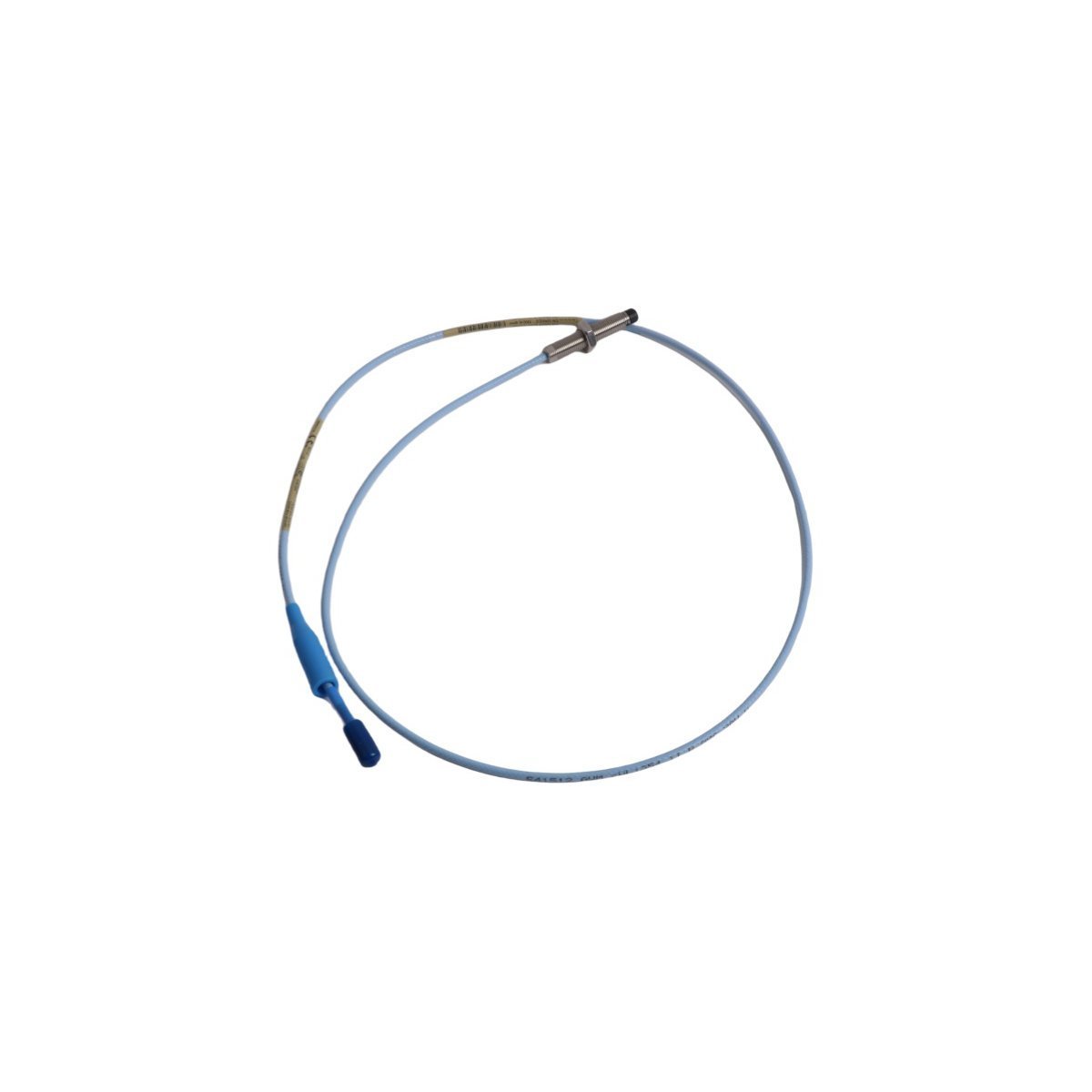

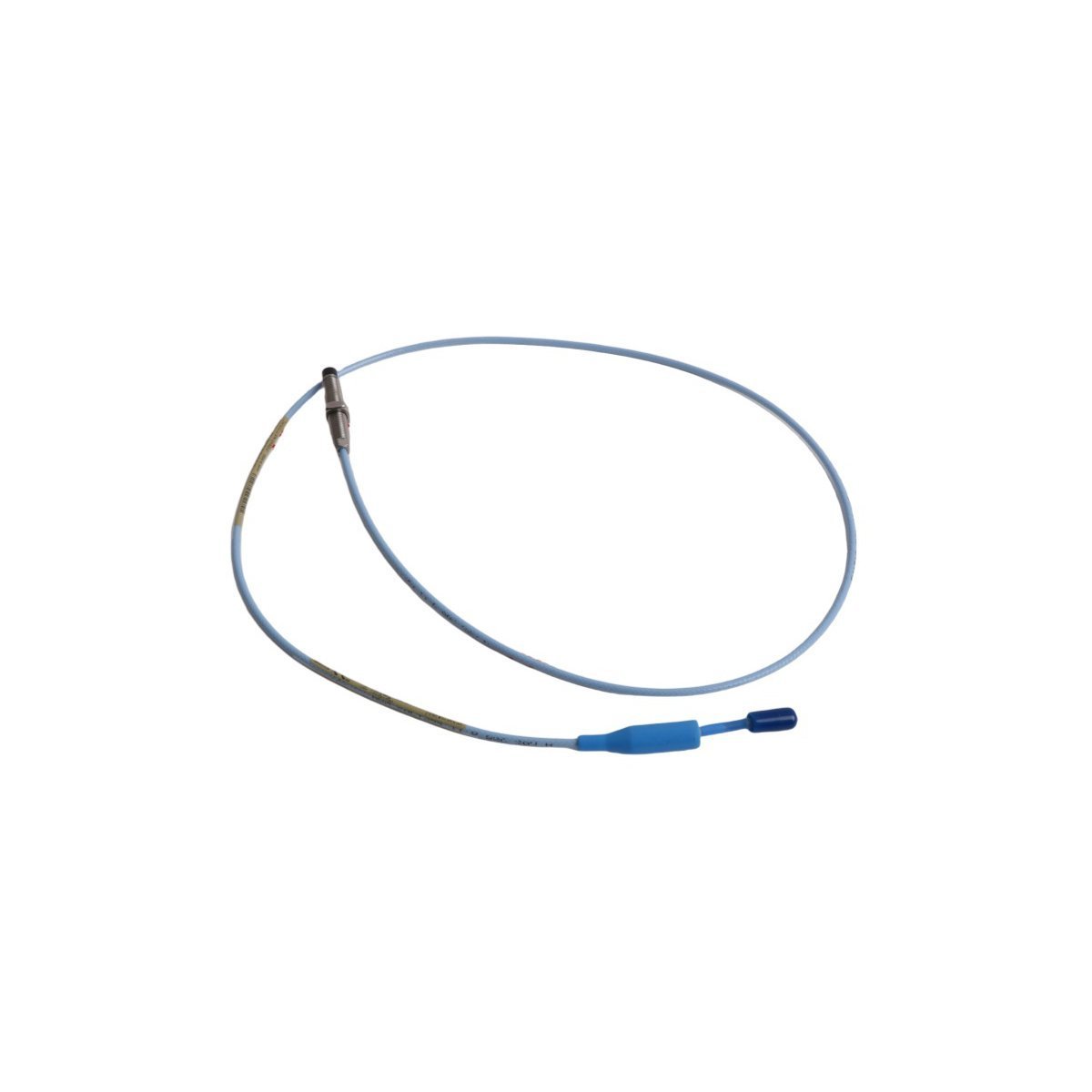

يعمل Bently Nevada 330103-00-05-10-12-00، والمصنف أيضًا كـ 330103 Proximity Probes، كمكون أجهزة مخصص لقياس الاهتزاز والإزاحة بدون اتصال ضمن أنظمة حماية الآلات 3300 XL. يقوم المكون بتحويل تباينات القرب الفيزيائية بين وجه رأس المسبار والهدف الموصل إلى أنماط تيار دوامي بتردد لاسلكي، لتتبع سلوك العمود الديناميكي بدون اتصال مادي.

توضيح خيارات اللاحقة

• 330103: مسبار تقارب 3300 XL 8 مم، خيط M10 x 1، هيكل أملس بدون درع

• -00: خيار الطول غير الملولب (0 مم)

• -05: خيار طول الهيكل الكلي (50 مم)

• -10: خيار الطول الإجمالي (1.0 متر / 3.3 قدم)

• -12: خيار الموصل والغطاء (موصل ClickLoc محوري مصغر مع واقي موصل وغطاء مقاوم للسوائل)

• -00: خيار موافقة الوكالة (تنفيذ قياسي، بدون موافقات إقليمية محددة)

المعلمات الفيزيائية والكهربائية

قياس مسبار التيار الدوامي واستقرار ديناميكيات الدوار

يعتمد التجميع الميكانيكي على معلمات ميدانية صارمة للحفاظ على القياس الصحيح لمسبار التيار الدوامي عبر نطاقه البالغ 2.0 مم. يجب على مهندسي الميدان إجراء إجراء التحقق من جهد الفجوة باستخدام أدوات قياس ثابتة لمحاذاة واجهة المستشعر الأولية مع هدف -10 VDC، لتأمين منتصف نافذة التشغيل الخطية. في إعدادات المصفوفة التي تراقب ديناميكيات الدوار المعقدة، يجب أن تلتزم مواقع المستشعرات المجاورة بحدود فصل مكاني محددة لضمان قمع التداخل. إذا تم تركيبها على مسافة أقل من 40 مم، تندمج الحقول الراديوية عالية التردد المتجاورة، مما يشوه مقياس الجهد ويولد مؤشرات اهتزاز خاطئة داخل رف الحماية 3500.

محتويات المجموعة

• 1 × مسبار تقارب Bently Nevada 330103-00-05-10-12-00

• 1 × غطاء واقي موصل محوري (مركب مسبقًا)

• 2 × صواميل تثبيت سداسية M10 x 1

• 1 × ورقة بيانات التحقق من جودة التصنيع

إرشادات التنفيذ الميكانيكي الميداني

يتطلب التكامل الميكانيكي فحصًا دقيقًا لتفاوتات الغلاف الملولب والأطوال الفيزيائية المتطابقة قبل التركيب.

1. أدخل تجميع المسبار في منفذ التثبيت الملولب أو كتيفة التثبيت. قم بتثبيت الجسم يدويًا لضمان التثبيت السلس عبر خيوط M10 بدون ربط.

2. وصل فولتميتر رقمي بمخرج شاشة مستشعر Proximitor المقابل. اضبط عمق المسبار بالنسبة لسطح الهدف حتى يحقق الخط الأساسي المقاس التحقق من جهد الفجوة عند -10.0 VDC.

3. شد صواميل التثبيت المتوفرة باستخدام مفاتيح ربط منخفضة الارتفاع إلى إعداد عزم دوران أقصى يبلغ 6.0 نيوتن متر (53 بوصة رطل). تجاوز هذا الحد الميكانيكي يمكن أن يتسبب في تشقق أو التواء الانتقالات المحورية الداخلية.

4. قم بتوجيه كابل الرصاص المتكامل بطول 1.0 متر خارج بيئة الماكينة الأساسية من خلال قناة مرنة واقية. يجب أن تظل أسلاك الدرع الواقية والعازلة معزولة عن لوحات تأريض الآلات المحلية لمنع ضوضاء الحلقة الأرضية من إتلاف إشارات البيانات.

بروتوكولات مناولة الشحن

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم الشحن عبر بنية DHL/FEDEX/UPS السريعة. تستخدم الشحنات عبوات صناعية مضادة للكهرباء الساكنة ومحكمة الغلق بالغبار مقترنة بأعشاش رغوة داخلية عالية الكثافة لامتصاص الصدمات للحفاظ على ضبط مقياس مادة الهدف أثناء الشحن الدولي.

الأسئلة الشائعة حول نظام المحول

س: هل يمكن توصيل كابل المسبار المتكامل بطول 1.0 متر مباشرة بكتلة طرفية رف مراقبة 3500؟

ج: لا. المسبار هو عنصر استشعار سلبي يتطلب طولًا كهربائيًا متطابقًا للحفاظ على مقاومة صحيحة. يجب أن يتصل بمستشعر Proximitor 3300 XL من خلال كابل تمديد 3300 XL. يجب أن يكون الطول الكهربائي الإجمالي 5.0 أمتار بالضبط أو 9.0 أمتار اعتمادًا على خيار الطراز المحدد الذي تم اختياره لـ Proximitor.

س: هل يؤدي إزالة موصل كابل التمديد تحت جهد الحلقة الحية إلى إتلاف المسبار؟

ج: لا. لا يحتوي المسبار على مكونات شبه موصلة ويتعامل مع مستويات طاقة منخفضة. لا يؤدي فصل واجهة ClickLoc أثناء تشغيل رف المراقبة إلى المساس بمكونات الأجهزة، على الرغم من أنه يدفع قناة المراقبة المطابقة إلى حالة إنذار NOT OK بسبب الحلقة المفتوحة.

س: كيف يمكن استيعاب مواد هدف أخرى غير فولاذ AISI 4140 مع هذا المسبار؟

ج: إذا كان العمود المرصود يستخدم سبائك بديلة مثل الفولاذ المقاوم للصدأ أو التنجستن، فإن قياس مسبار التيار الدوامي للمصنع يتغير. يجب على الفنيين تعويض ذلك عن طريق تطبيق عوامل قياس مادية محددة ضمن تكوين برنامج رف المراقبة أو عن طريق إجراء فحص منحنى معايرة مادة الهدف يدويًا.
