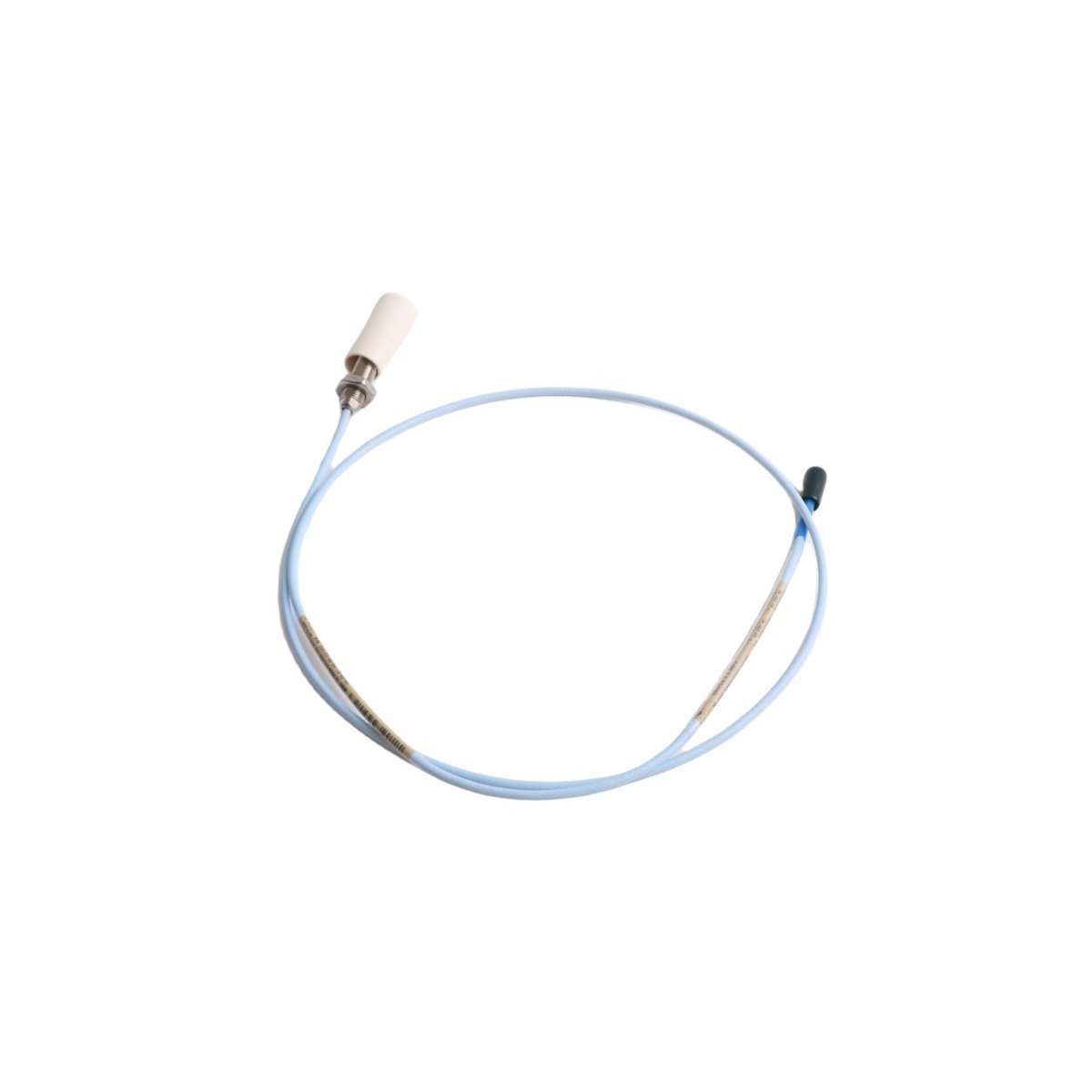

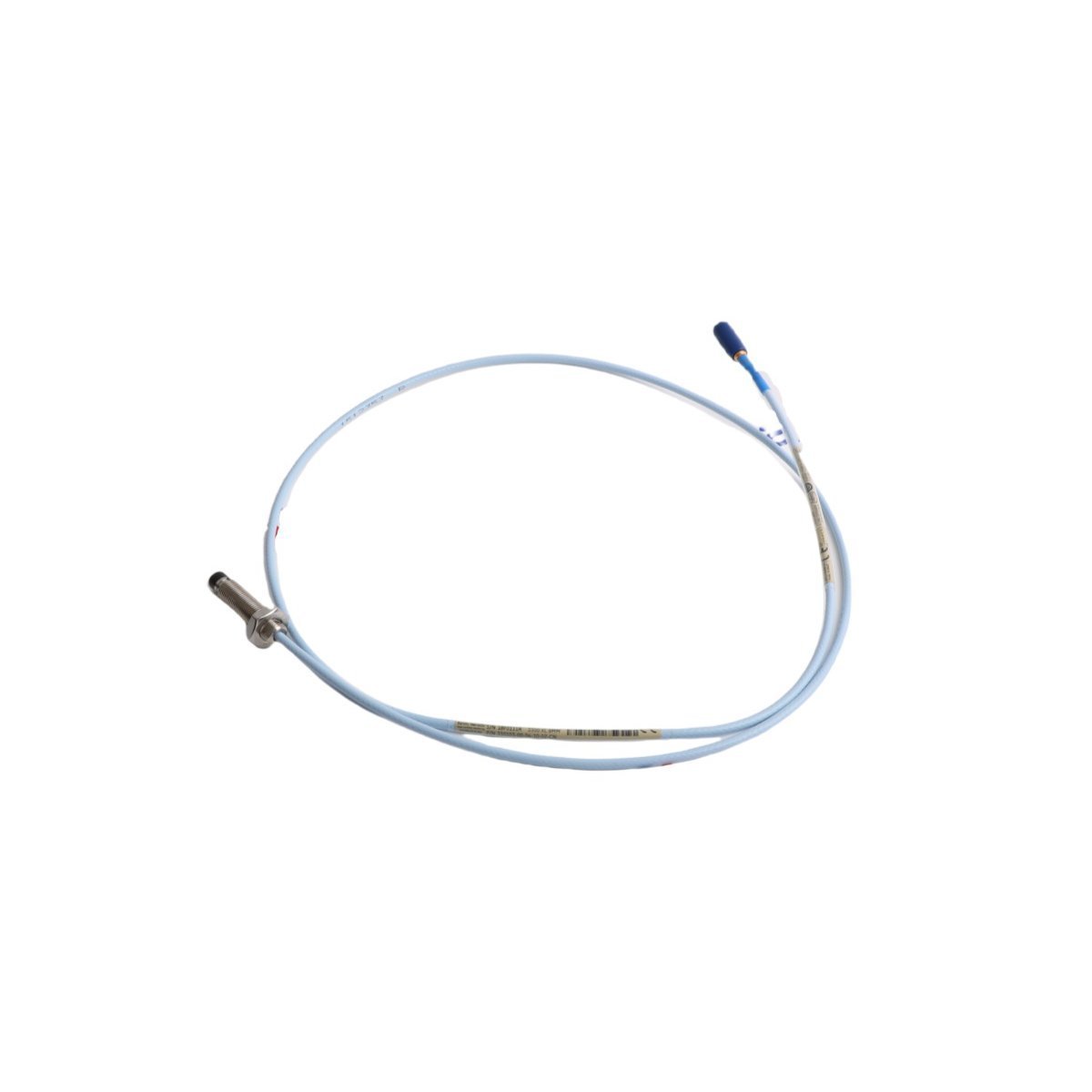

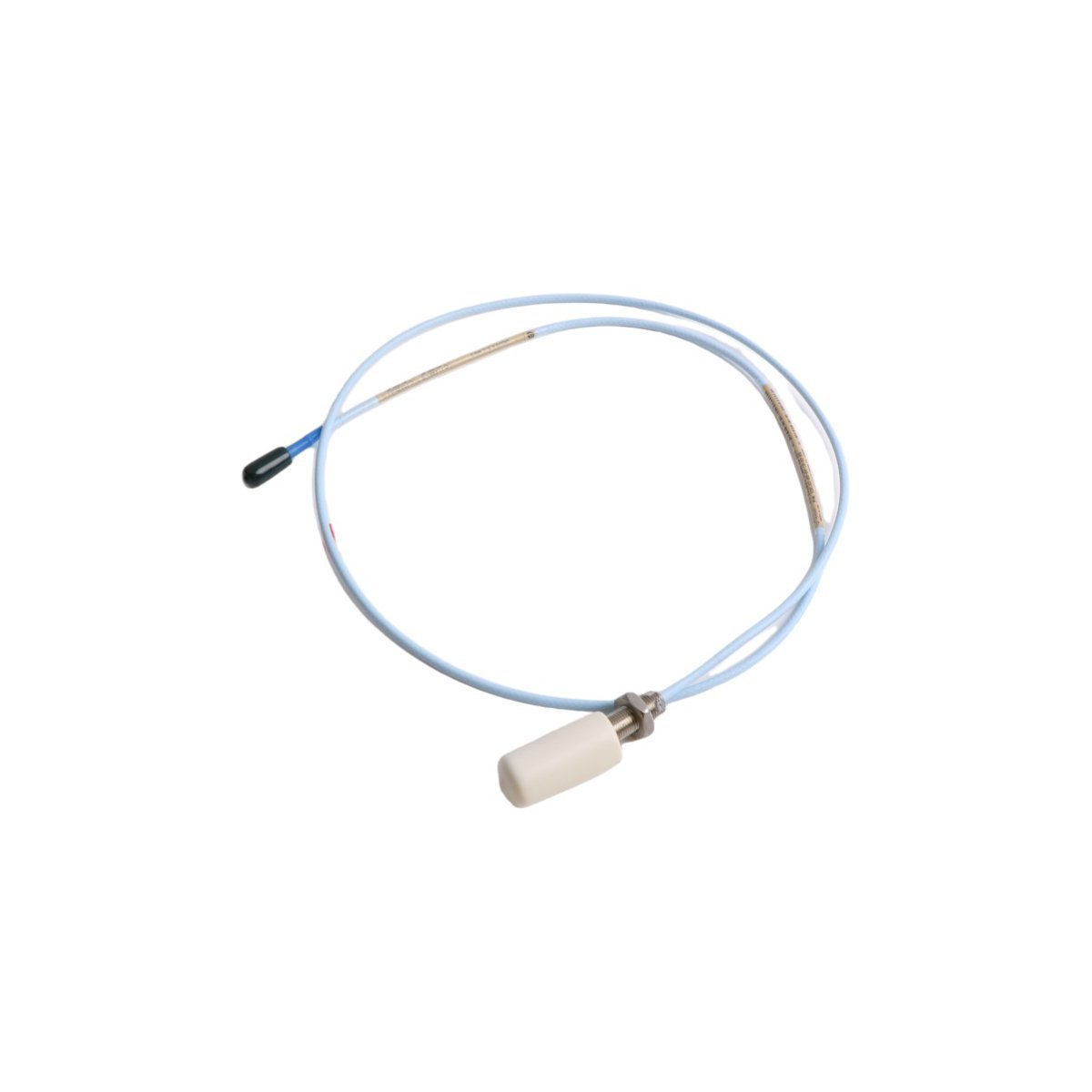

يُعد Bently Nevada 330103-00-04-10-01-00 بمثابة مسبار التقارب الأساسي 330103 المستخدم لتنفيذ استشعار إزاحة العمود والاهتزاز دون تلامس عبر منصات سلسلة 3300 XL.

المواصفات الفيزيائية والكهربائية

قياس مسبار التيار الدوامي وديناميكيات الدوار

يعمل تصميم الأجهزة عبر قياس مسبار التيار الدوامي، ويقوم بتحويل اختلافات القرب المادية بالنسبة لهدف عمود دوار إلى ردود فعل كهربائية متناسبة عالية التردد. تملي عملية النشر المادي الدقيقة التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) أثناء إعدادات التثبيت الثابتة لضمان تتبع مثالي للانحرافات الديناميكية. يتيح هذا التخطيط الكهربائي التقاطًا دقيقًا لديناميكيات الدوار العابرة تحت الأحمال الميكانيكية الكاملة مع الحفاظ على قمع التشويش المتبادل الأصلي بين تركيبات المستشعرات المقترنة بشكل وثيق.

الاستفسارات الفنية والإجابات

س: هل يدعم هذا المكون التبديل السريع أو الفصل المباشر للواجهة المحورية؟

ج: لا توجد آلية فصل نشطة داخل خط المسبار. يجب إيقاف تشغيل قناة المراقبة الأساسية أو مشغل واجهة Proximitor بالكامل قبل فصل الموصل المحوري لتجنب ارتفاعات الجهد أو مخرجات الزناد للإنذارات الكاذبة.

س: كيف تؤدي اختلافات طول كابل النظام الكلية إلى تعديل الأداء المعاير؟

ج: يتم ضبط ملف المسبار على مواصفات كهربائية دقيقة. تؤدي الانحرافات عن طول الحلقة الإجمالي الإلزامي البالغ 5.0 متر أو 9.0 متر إلى تغيير السعة الجهازية، مما يؤدي إلى تعطيل مصفوفات قياس مسبار التيار الدوامي في المصنع.

س: ما هي متطلبات عزل طبقة الدرع لكابل التمديد؟

ج: يجب أن يظل غلاف المسبار وطبقة الدرع المحورية الداخلية معزولين كهربائيًا عن هيكل الآلة. يجب الحفاظ على التأريض أحادي النقطة حصريًا عند جانب رف كتلة أطراف المراقبة.

إرشادات التركيب الميداني

• إدخال الخيط: تجنب عزم الدوران الزائد عند تثبيت غلاف المسبار في كتيفة التثبيت لحماية هيكل الملف الرقيق الداخلي من التشوه.

• الفجوة الميكانيكية: استخدم مقياس جهد رقمي معزول للتحقق من صحة جهد الفجوة المستهدف (أهداف -10 فولت تيار مستمر) ضمن مركز نطاق المعايرة الخطي قبل تثبيت صمولة القفل.

• العزل المحوري: قم بتغليف جميع وصلات الموصل الخارجية بواقيات عازلة من السيليكون للتخلص من مسارات التأريض عبر الإطار المعدني المجاور.

• فصل الأنبوب: اعزل مسارات نقل المستشعر عن خطوط الآلات ذات التيار المتردد أو التيار المستمر الثقيلة ضمن تخطيطات القنوات الميدانية القياسية للتخلص من التداخل الكهرومغناطيسي.

نطاق شراء المعدات

• 1 × مسبار تقارب Bently Nevada 330103-00-04-10-01-00

• 1 × مجموعة تكامل صواميل سداسية

• 1 × غلاف سدادة موصل طرفي

بروتوكول الإرسال والتعبئة

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم الشحن عبر شركات الشحن الدولية بما في ذلك DHL، وFEDEX، وUPS. تُغلف جميع الوحدات بتفريغ الهواء داخل مصفوفات تعبئة صناعية خاصة مضادة للكهرباء الساكنة مع وسائد رغوية داخلية لعزل مكونات الحث الدقيقة عن المجالات الكهروستاتيكية ومخاطر الاهتزاز الحركي أثناء النقل.
