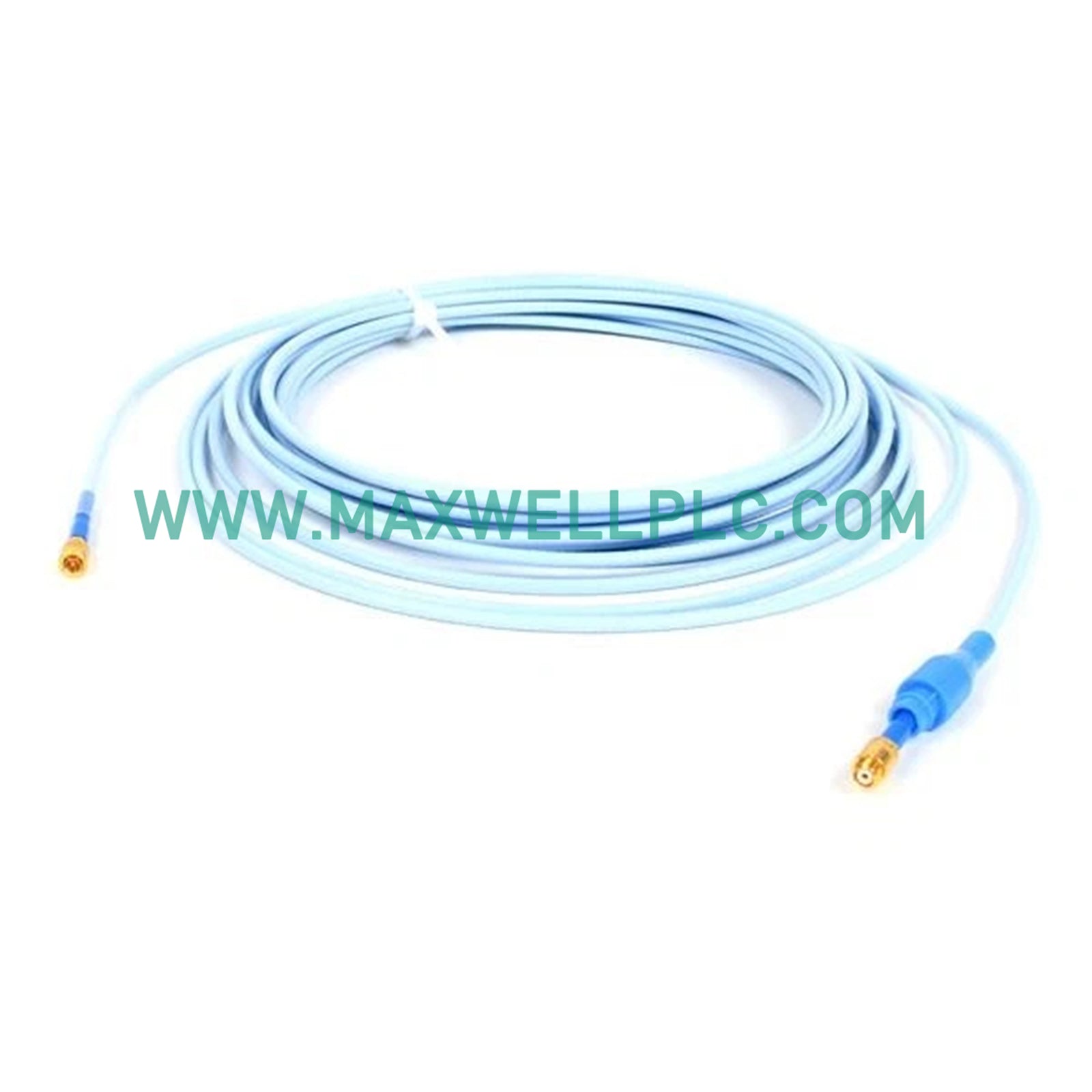

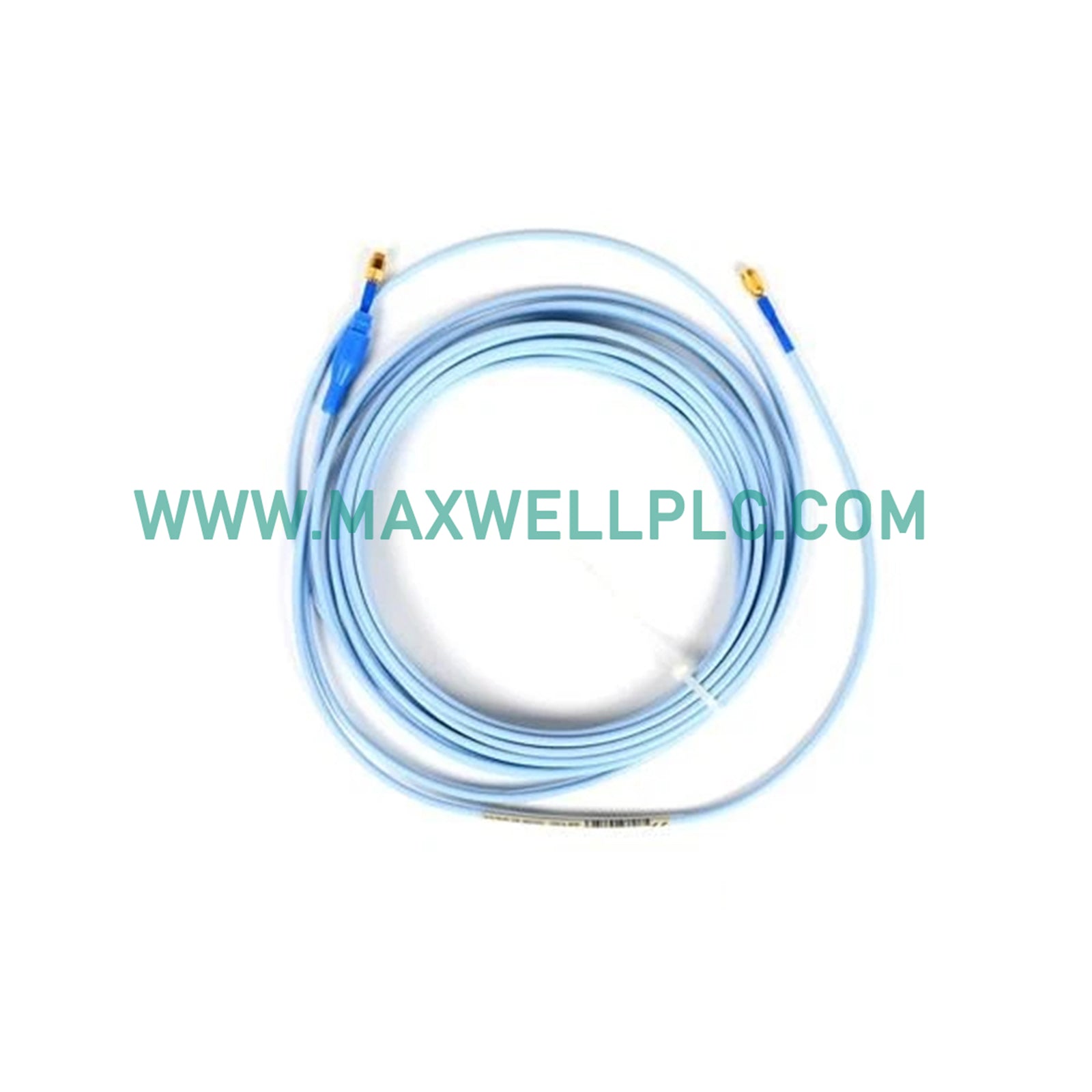

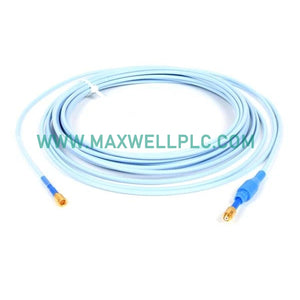

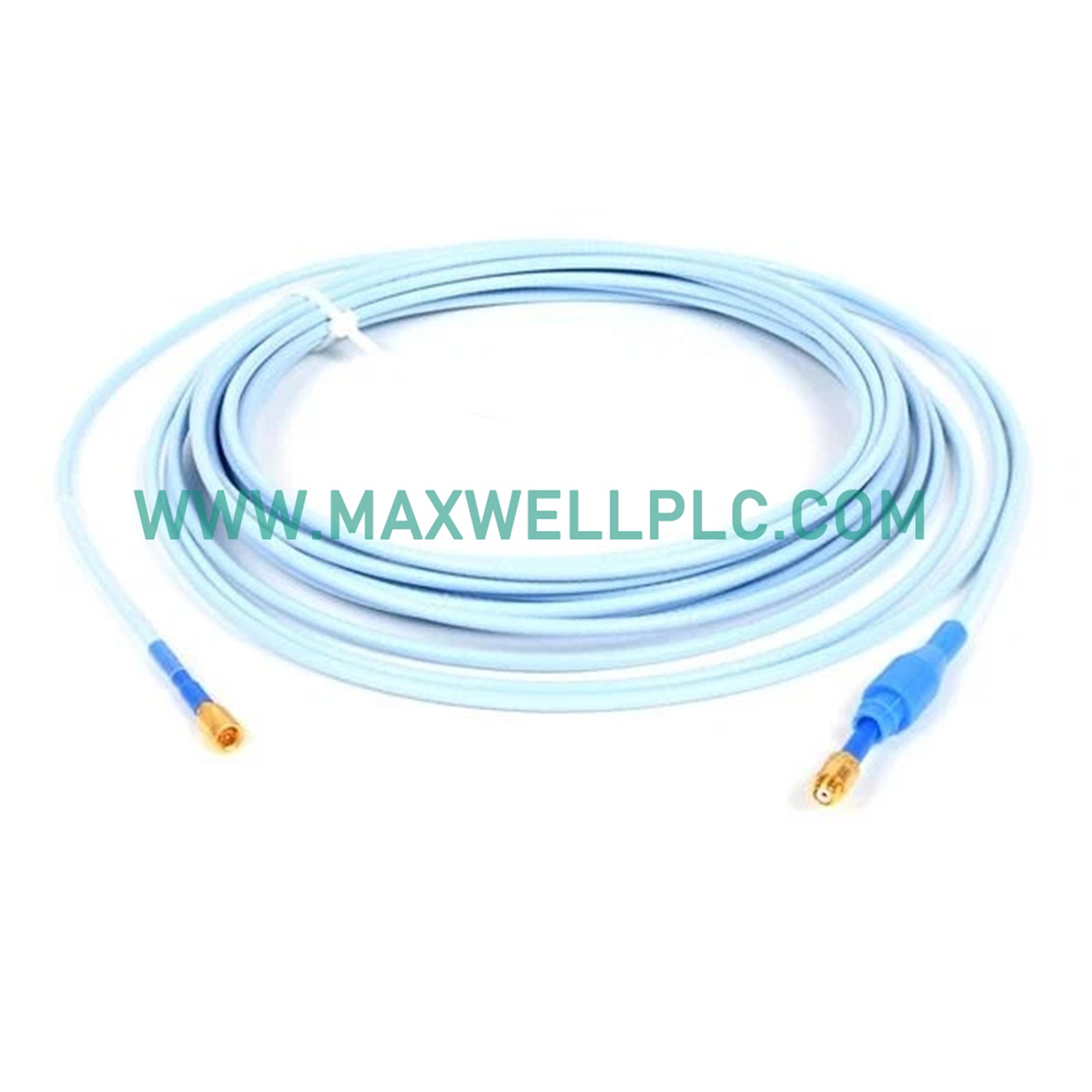

330103-00-03-05-02-00 Bently Nevada 3300 XL 8 مم مسبار تقاربي
-
الأبعاد: 57 × 1.8 × 1.5 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يُعد Bently Nevada 330103-00-03-05-02-00 مجس التقارب الأساسي 3300 XL 8 mm المُستخدم لتنفيذ تتبع إزاحة العمود والاهتزاز الديناميكي بدون تلامس عبر منصات نظام حماية الآلات 3300 أو 3500.
تفاصيل خيارات المعلمات
-
330103: مسبار 3300 XL 8 ملم بخيط M10 × 1، بدون اختيار تدريع
-
00: خيار طول غير مُسنّن 0 ملم
-
03: خيار طول الهيكل الكلي 30 ملم
-
05: خيار طول الكابل الإجمالي 0.5 متر (1.6 قدم)
-
02: موصل ClickLoc متحد المحور مصغر، ملف كابل قياسي
-
00: خيار موافقة الوكالة غير مطلوب
المعلمات الميكانيكية والفيزيائية
| المعلمة | المواصفات |
| النموذج | 330103-00-03-05-02-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.4 كجم |
| أبعاد الشحن | 57 سم × 1.8 سم × 1.5 سم |
| درجة حرارة التشغيل | غير مذكورة |
| استهلاك الطاقة | غير مذكور |
| مواصفات الخيط | خيط متري M10 × 1 |
| الطول غير المسنن | 0 ملم |
| طول الهيكل | 30 ملم |
| طول الكابل | 0.5 متر (1.6 قدم) |
| نوع الموصل | موصل ClickLoc متحد المحور مصغر |
| تكوين التدريع | بدون تدريع واقي |
قياس مسبار التيار الدوامي وديناميكيات الدوار
يُصدر طرف المستشعر مجال تردد راديوي عالي التردد لإنشاء مسار تيار دوامي على المنطقة المستهدفة. يقوم قياس مسبار التيار الدوامي الدقيق بتحويل التشوهات الفيزيائية لإزاحة الفجوة إلى إشارات كهربائية مستمرة، متتبعًا التحولات السريعة في ديناميكيات الدوار. تضمن الإدارة الداخلية للمعلمات قمع التداخل عندما تكون أطراف مستشعرات 8 مم متعددة موضوعة بجانب بعضها البعض، مما يحافظ على قيم ثابتة للتحقق من جهد الفجوة على مدى نطاق المعايرة الخطي.
محتوى حزمة الشراء
-
1 × مسبار تقارب 330103-00-03-05-02-00
إرشادات التركيب والتوجيه في الموقع
-
التسنين الميكانيكي
قم بتسنين هيكل المسبار M10 × 1 في قوس غلاف الآلة المثقوب مسبقًا. اضبط الموضع الفيزيائي لتحقيق قياسات فجوة خلوص صحيحة قبل إحكام صواميل القفل.
-
توصيل الموصل المحوري
قم بتوصيل وصلة موصل ClickLoc المحوري المصغر بالطرف النهائي لكابل التمديد. اسحب الغلاف العازل المناسب فوق واجهة التوصيل لمنع دخول الرطوبة.
-
قيود توجيه الكابل
ثبت مسار الكابل القياسي بطول 0.5 متر داخل تخطيط القناة الهيكلية. امنع الانحناءات الحادة أو الضغط الذي يشوه خصائص مقاومة الطبقة المحورية الداخلية.
التحقق من البنية التحتية للموقع
-
هل يمكن تبديل طرف مسبار التقارب هذا أثناء التشغيل؟
نعم، يمكن فصل تجميع المسبار عن كابل التمديد الخاص به بينما تظل قناة رف شاشة التتبع تعمل ونشطة.
-
ما هو قياس التحقق من جهد الفجوة المستهدف؟
يتطلب الإعداد الميكانيكي الصحيح للفجوة محاذاة طرف المسبار بالنسبة للهدف حتى تسجل الشاشة قيمة متوسطة تبلغ -10 VDC.
-
هل يمكن توصيل هذا المسبار بطول 0.5 متر مباشرة بشاشة بدون كابل تمديد؟
لا، تتطلب حلقة المحول كابل تمديد مطابقًا للوصول إلى طول إجمالي يبلغ 5.0 أو 9.0 أمتار لضبط الممانعة بشكل صحيح.
-
ما هي نتيجة تجاوز حدود الحد الأدنى لنصف قطر الانحناء؟
يؤدي الانحناء الميكانيكي الحاد إلى تغيير معلمات السعة المحورية، مما يعطل دقة قياس مسبار التيار الدوامي المعاير.
-
كيف يمنع الجهاز فشل قمع التداخل في الموقع؟
يجب الحفاظ على قيود الفصل الميكانيكي الصحيحة بين الأطراف المتجاورة لمنع تداخل المجال المغناطيسي.
-
ماذا يحدث إذا تلامس غلاف موصل ClickLoc مع القناة؟
يؤدي تأريض غلاف الموصل مباشرة إلى إحداث قصر في الحلقة التناظرية، مما يتسبب في حالة خطأ "ليست موافق" عند رف الشاشة.
-
هل يتميز هذا الطراز المحدد بدرع واقي مرن من الفولاذ المقاوم للصدأ؟
لا، يستخدم هذا الإصدار تخطيط كابل متحد المحور قياسي غير مدرع ويجب توجيهه داخل قناة صلبة في الموقع للحماية.
-
ما هي درجة سبائك الفولاذ المفترضة لمنحنى المعايرة القياسي؟
تم معايرة حلقة المستشعر في المصنع لأسطح مستهدفة تتكون من فولاذ AISI 4140 ما لم يتم تطبيق معدل معايرة محدد.
