نظرة عامة على المنتج

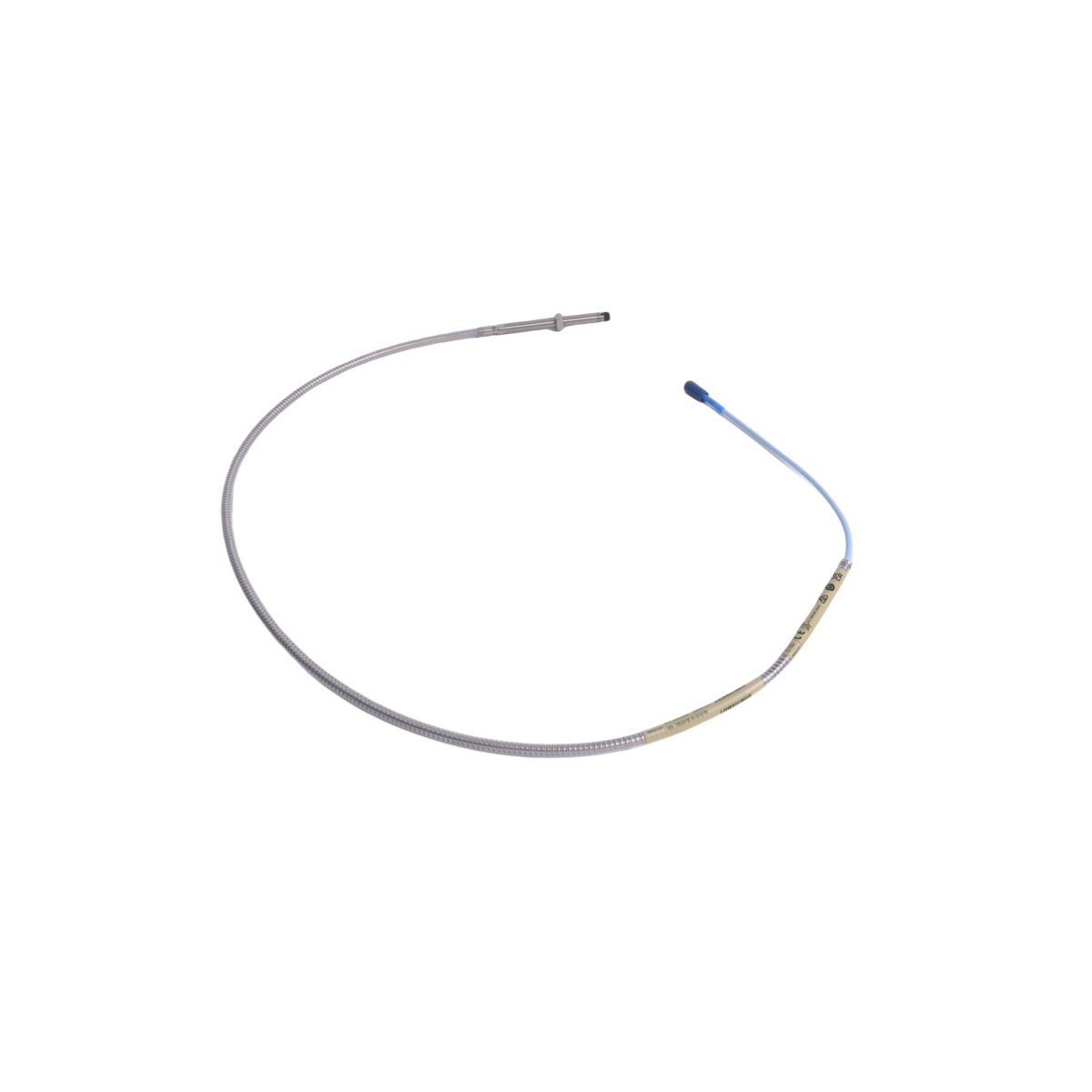

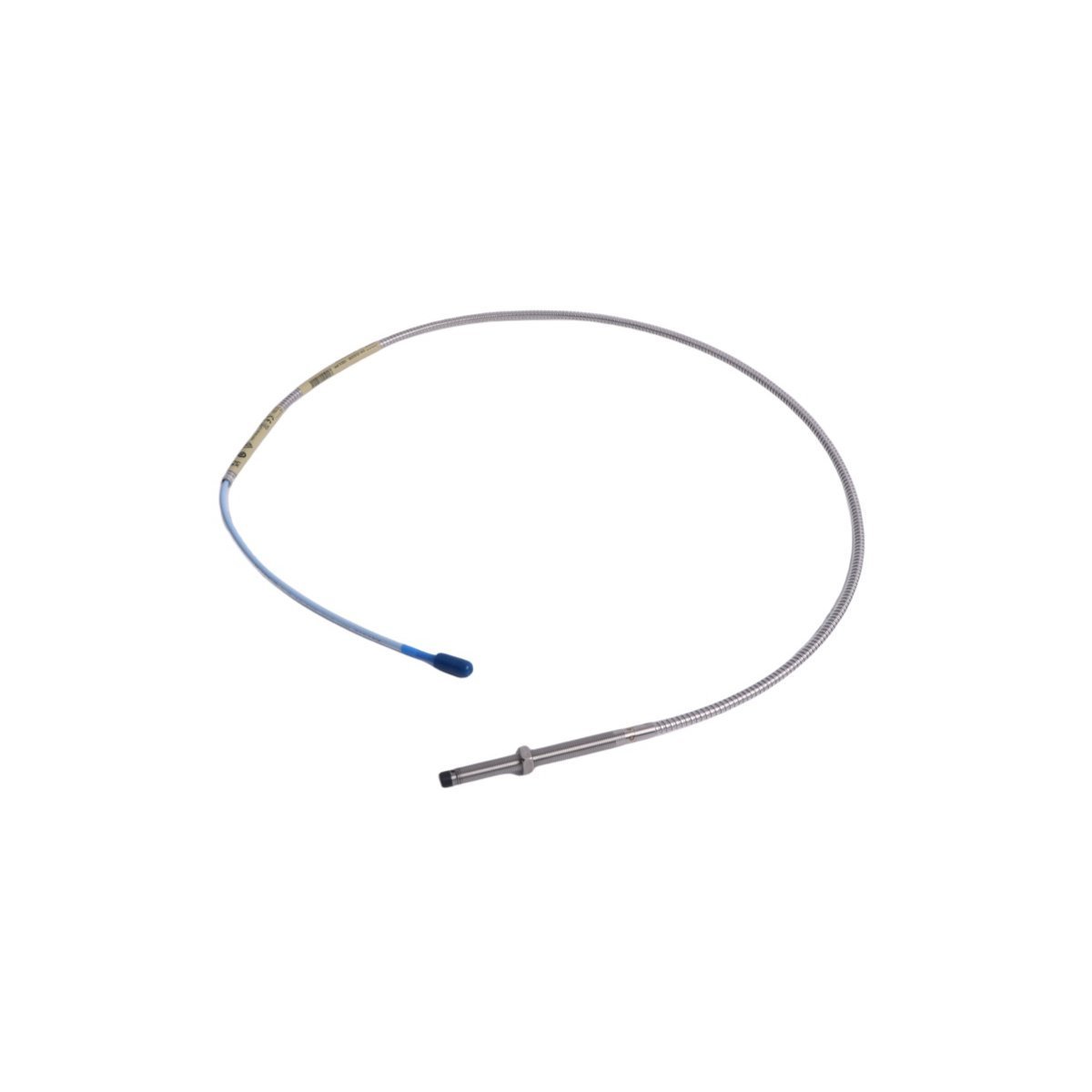

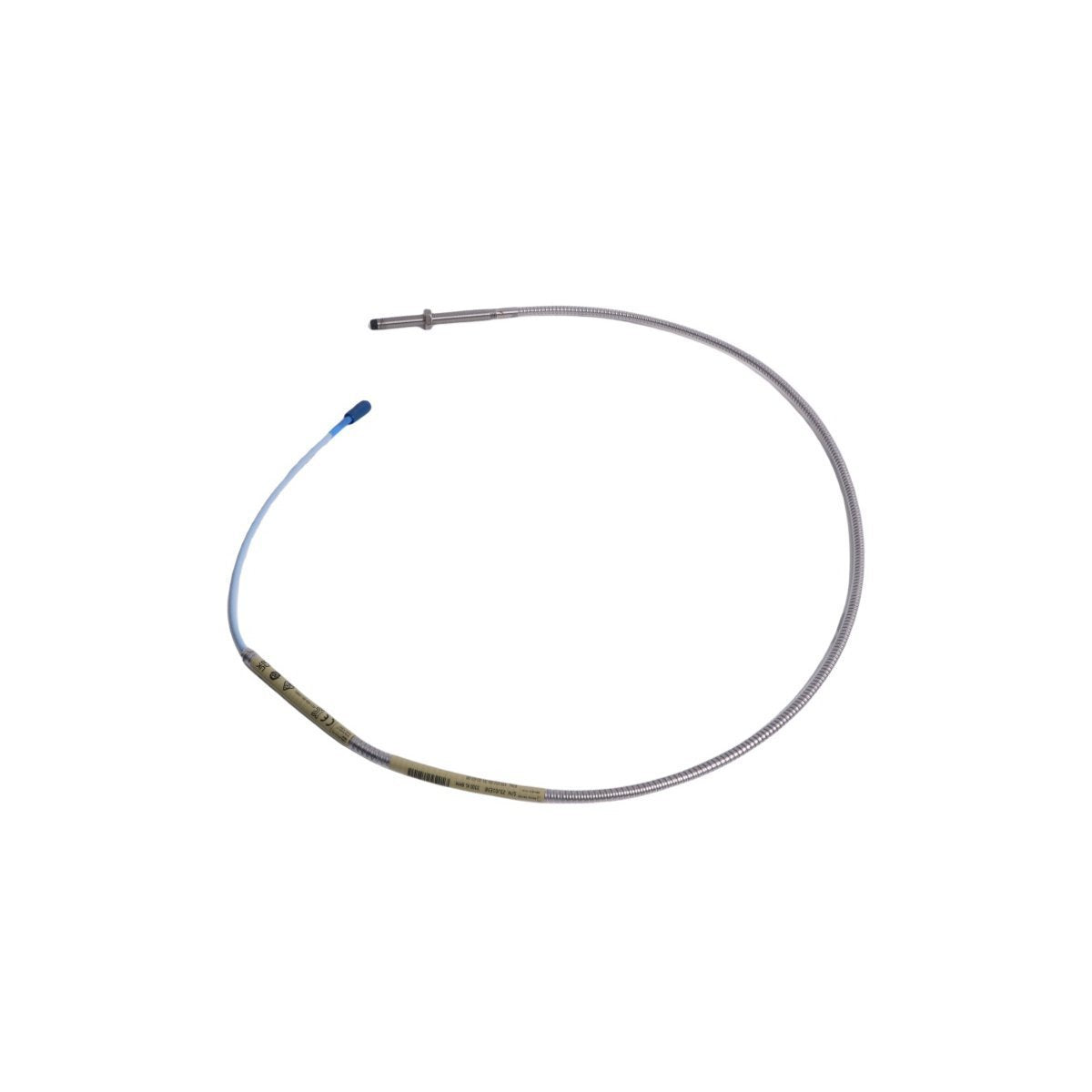

يعد Bently Nevada 330102-00-36-05-02-05 مجموعة مجس تقاربي عالي الأداء بقطر 8 مم ينتمي إلى سلسلة 3300 XL. صُمم هذا المحول للقياس غير التلامسي لإزاحة العمود والاهتزاز والموضع في الآلات الدوارة، ويُعد عنصرًا أساسيًا في أنظمة أدوات الإشراف على التوربينات (TSI) في جميع أنحاء العالم. يعمل مبدأ التيار الدوامي، حيث تتفاعل إشارة راديو عالية التردد تنبعث من طرف المجس مع مادة الهدف، مما يؤدي إلى إنتاج جهد كهربائي يتناسب طرديًا مع الفجوة بين المجس والعمود.

تم تصميم 330102-00-36-05-02-05 لبيئات توليد الطاقة ومعالجة الهيدروكربونات المتطلبة، ويتميز بتصميم TipLoc قوي يضمن بقاء طرف المجس ملتصقًا بإحكام بجسم المجس، حتى في ظروف الاهتزاز العالي والدورات الحرارية. يتوافق هذا الطراز المحدد تمامًا مع معايير API 670، مما يجعله معيار الصناعة لمراقبة الأصول الحيوية مثل التوربينات البخارية والضواغط الطاردة المركزية والمولدات الصناعية. من خلال توفير بيانات خرج دقيقة وخطية، فإنه يمكّن فرق الصيانة التنبؤية من تحديد الأعطال المحتملة للآلة، مثل تآكل المحامل أو عدم محاذاة الدوار، قبل وقت طويل من حدوث أضرار كارثية.

المواصفات الفنية

توضيح تكوين النموذج

يحدد رقم الجزء 330102-00-36-05-02-05 السمات الفنية المحددة للمجس:

• 330102: يحدد عائلة المجس التقاربي ذي التثبيت القياسي 3300 XL 8 مم.

• 00: يحدد الطول غير المسنن (0 مم، ملولب بالكامل).

• 36: يشير إلى طول علبة يبلغ 36 مم.

• 05: يمثل طول نظام إجمالي يبلغ 0.5 متر (للاقتران المحدد للمستشعر).

• 02: يحدد نوع الموصل وتكوين التثبيت.

• 05: رمز موافقة الوكالة (على سبيل المثال، CSA/NRTL/C للمناطق الخطرة).

تطبيقات نموذجية

يُستخدم 330102-00-36-05-02-05 في تطبيقات المراقبة الحيوية بما في ذلك:

• التوربينات البخارية والغازية: مراقبة الاهتزاز الشعاعي لمحامل المجلات.

• الضواغط الطاردة المركزية: مراقبة الموضع المحوري للدوار وصحة محامل الدفع.

• صناديق التروس الصناعية: اكتشاف اهتزاز تشابك أسنان التروس وتغيرات المحاذاة.

• المحركات والمولدات الكبيرة: مراقبة الفجوة الهوائية وتشخيص استقرار العمود.

• الآلات الدوارة عالية السرعة: توفير بيانات الإشارة الخام لتحليل شكل الانحراف التشغيلي (ODS).

توافق النظام

تم تحسين هذا المجس بالكامل للاستخدام ضمن النظام البيئي لمحولات Bently Nevada 3300 XL:

• مستشعرات التقارب (Proximitor Sensors): مصممة للعمل مع مستشعرات التقارب 3300 XL 8 مم للحصول على حلقة قياس كاملة ومعايرة.

• كابلات التمديد: متوافقة تمامًا مع كابلات التمديد 3300 XL للوصول إلى أطوال نظام إجمالية تبلغ 5 أو 9 أمتار.

• رفوف المراقبة: تتكامل بسلاسة مع رفوف مراقبة الاهتزاز Bently Nevada 3500 و 3300.

• ملحقات التثبيت: متوافقة مع أغطية المجسات القياسية والأقواس ومجموعات الأنابيب.

إرشادات التثبيت

• تحضير السن اللولبي: تأكد من أن منفذ التركيب نظيف وخالي من الأوساخ. استخدم مواد مانعة للتسرب معتمدة إذا كانت مطلوبة بموجب معايير الموقع المحلية.

• ضبط الفجوة: استخدم ميكرومتر عمق لضبط الفجوة الاسمية بين طرف المجس والعمود. للمراقبة القياسية، يوصى بجهد مستمر -10 فولت (نطاق متوسط نموذجي).

• المحاذاة: قم بتركيب المجس عموديًا على خط وسط العمود لضمان حساسية خطية عبر نطاق القياس.

• التحكم في عزم الدوران: أحكم ربط صامولة القفل بإحكام لمنع المجس من الاهتزاز والفك أثناء تشغيل الجهاز. تجنب الإفراط في عزم الدوران.

• التدريع: تأكد من توجيه الكابل المحوري في قناة مخصصة ومؤرضة للحماية من الضوضاء الكهرومغناطيسية.

• سلامة الموصل: افحص موصلات ClickLoc بحثًا عن النظافة والتثبيت الصحيح. تشير "نقرة" إلى اتصال كهربائي آمن.

مزايا المنتج

• الامتثال لمعيار API 670: يلبي المتطلبات الصارمة للمعايير الدولية لحماية الآلات.

• الاستقرار الحراري: مصمم للحفاظ على الدقة عبر التقلبات الشديدة في درجات الحرارة الموجودة في أغطية محامل التوربينات.

• تقنية TipLoc: تصميم ميكانيكي فائق يمنع انفصال طرف المجس، وهو نمط فشل شائع في المحولات الأقل جودة.

• مقاومة التداخل الكهرومغناطيسي: كابل محوري عالي الجودة وتدريع يقلل بشكل فعال الضوضاء من المعدات الصناعية المحيطة.

• الموثوقية: تم اختباره في المصنع لخطية الكهرباء والمتانة البيئية لضمان التوافر التشغيلي طويل الأمد.

معلومات الطلب

يتم توفير المجس مع جميع صواميل وقفل الغسالات الضرورية للتركيب القياسي. تحقق دائمًا من متطلبات موقعك المحددة لشهادات المناطق الخطرة (رمز موافقة الوكالة) قبل الشراء. يتم تسليم كل وحدة مع شهادة معايرة تؤكد منحنى الاستجابة الخطي الخاص بها مقابل هدف فولاذي قياسي 4140.

الأسئلة المتكررة

• هل يمكن استخدام هذا المجس لأهداف غير فولاذ 4140؟

  نعم، ولكن عامل المقياس سيتغير. يجب عليك إجراء معايرة ميدانية أو تطبيق عامل تصحيح للمادة المحددة (مثل الفولاذ المقاوم للصدأ، الألومنيوم).

• هل يشمل طول المجس (0.5 متر) كابل التمديد؟

  لا. يشير رقم الجزء هذا إلى المجس نفسه. يشير "0.5 متر" إلى طول الكابل المدمج المرفق بطرف المجس.

• كيف أحدد مجس تقارب معيب؟

  ابحث عن "خطأ فجوة" على الشاشة، أو قراءات خاطئة، أو خرج ثابت عند جهد سكة إمداد الطاقة (مما يشير إلى قطع في الكابل).

• هل 330102-00-36-05-02-05 مقاوم للزيت؟

  نعم، تم تصميم جسم المجس والكابل للغمر في زيوت وشحوم التوربينات الصناعية القياسية.

• هل يمكنني تقصير الكابل المدمج؟

  لا تقطع أو توصل الكابل المدمج أبدًا. سيؤدي القيام بذلك إلى تغيير معاوقة حلقة المحول وإلغاء صلاحية معايرة المصنع.

• ما هي موافقة الوكالة "05"؟

  يشير هذا إلى أن المجس مصنف للاستخدام في مناطق خطرة محددة (استشر ورقة بيانات Bently Nevada للحصول على تصنيف الشهادة الدقيق).

• هل يمكنني مزج هذا مع مستشعر تقارب أقدم من سلسلة 3300؟

  على الرغم من أنه قد يتصل ماديًا، إلا أن نظام 3300 XL مضبوط كهربائيًا. سيؤدي خلط المكونات إلى أخطاء في القياس ولا يوصى به.

• كم مرة يجب استبدال المجسات؟

  عادةً ما يتم استبدال المجسات أثناء التعديلات المجدولة للآلة أو إذا تجاوز انجراف الإشارة الحدود المسموح بها الخاصة بالموقع.
