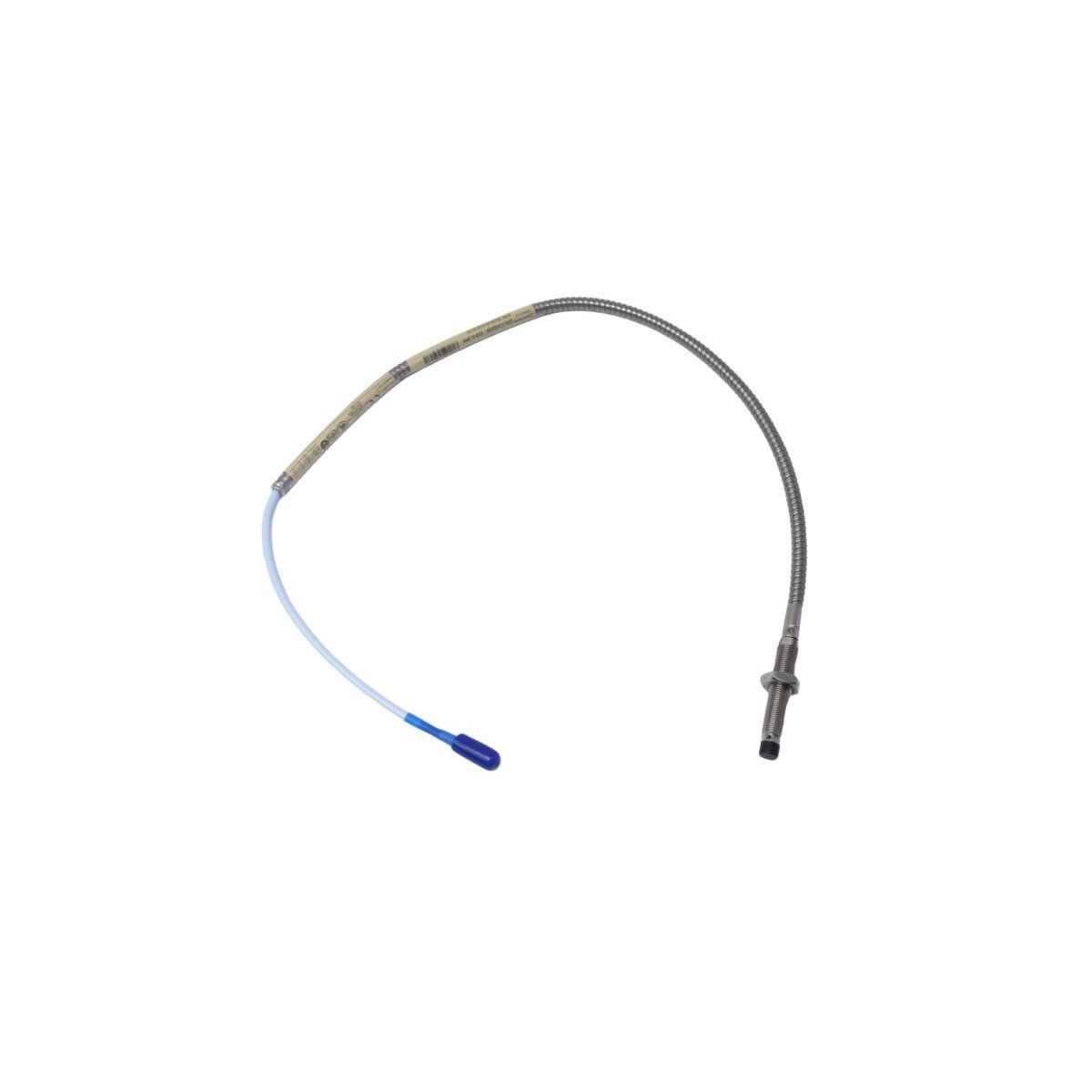

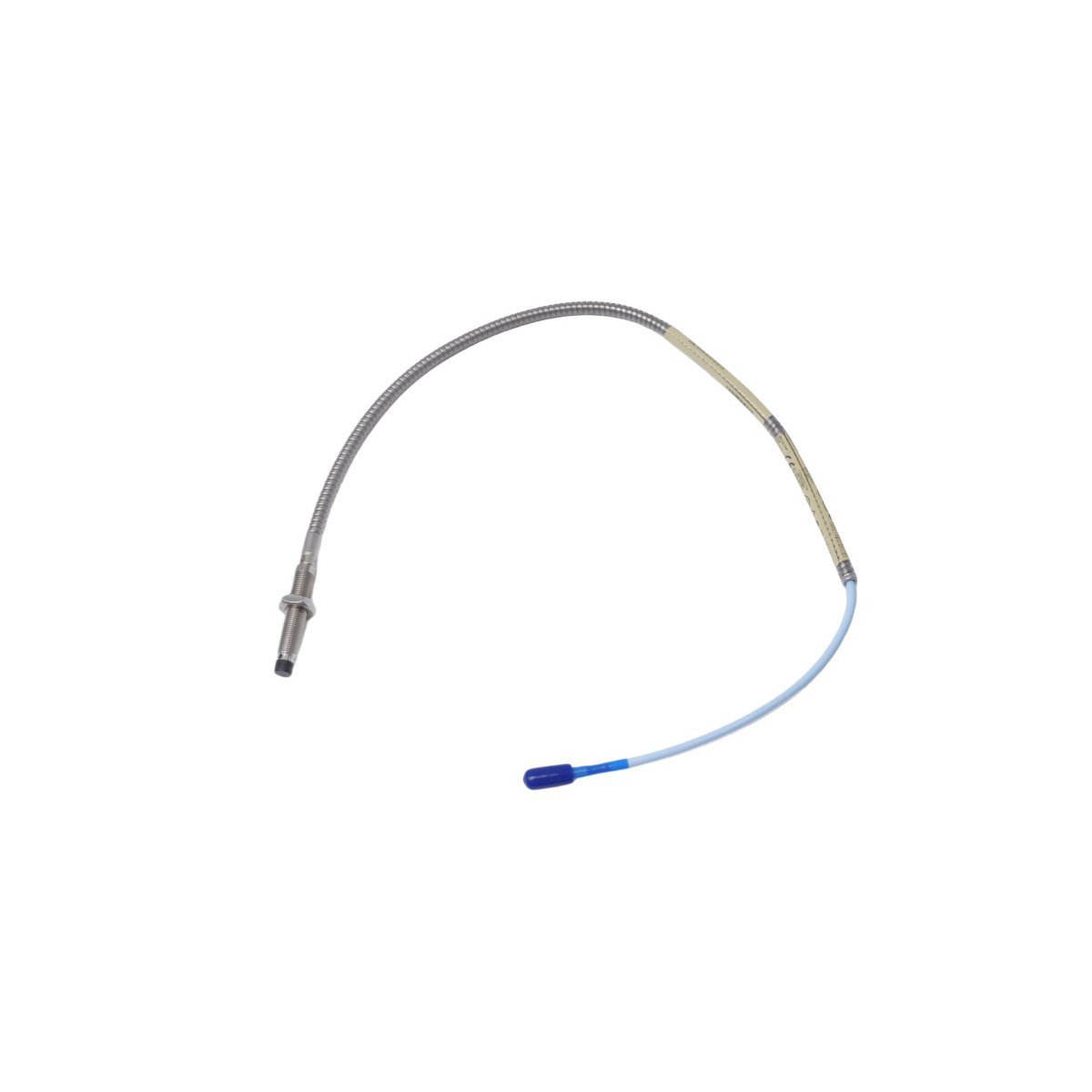

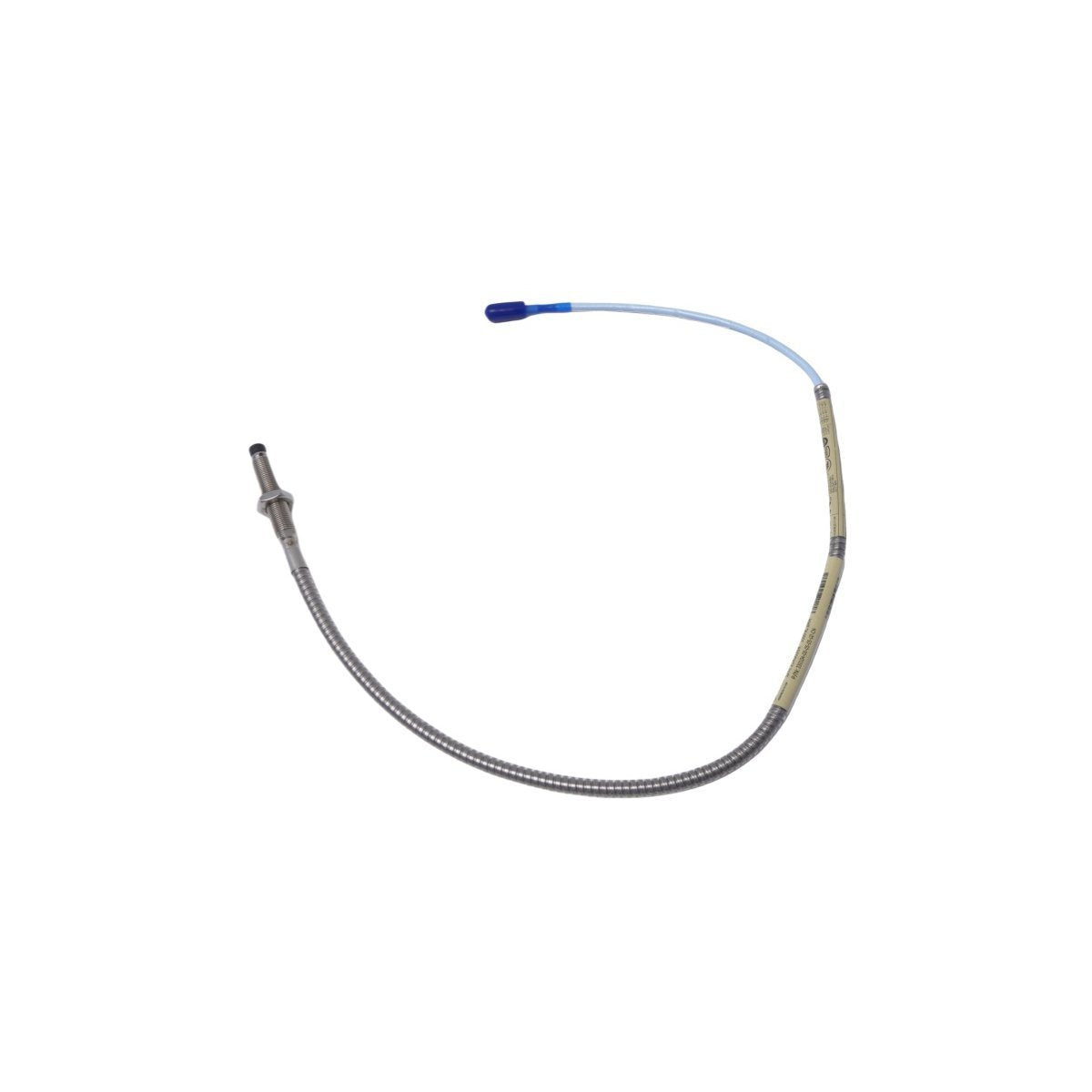

يُعد Bently Nevada 330102-00-20-30-12-CN بمثابة مسبار التقارب الأساسي 330102 المستخدم لإجراء قياس الاهتزاز والإزاحة بدون تلامس عبر منصات أنظمة حماية الماكينات 3300 XL. يتعامل محول الطاقة مع تتبع العمود الديناميكي من خلال الحث عالي التردد، مما يترجم اختلافات الفجوة المادية بين طرف المسبار 8 مم والسطح المستهدف إلى تحولات جهد تناظرية مستمرة لأجهزة مراقبة الماكينات.

مصفوفة خيارات الأجهزة

• 330102: مسبار تقارب 3300 XL بحجم 8 مم، خيط 3/8-24 UNF، غلاف أملس مع درع محوري

• -00: خيار طول غير مسنن (0.0 بوصة)

• -20: خيار الطول الكلي للغلاف (2.0 بوصة)

• -30: خيار الطول الكلي (3.0 متر / 9.8 قدم)

• -12: خيار الموصل والحذاء (موصل ClickLoc محوري مصغر مع واقي موصل وحذاء مقاوم للسوائل)

• -CN: خيار موافقة الوكالة (شهادة Ex الصينية للنشر في المناطق الخطرة)

مواصفات الأجهزة

معايرة مقياس مسبار التيار الدوامي وديناميكيات الدوار

يحكم التكوين الميكانيكي للطرف 8 مم ميكانيكية قياس مسبار التيار الدوامي عبر غلاف التتبع 80 ميل. تتطلب إعدادات الحقل روتينًا رسميًا للتحقق من جهد الفجوة، وتعديل الموضع المادي حتى يسجل الناتج الثابت خطًا أساسيًا مستهدفًا يبلغ -10 فولت تيار مستمر لوضع محول الطاقة في نقطة المنتصف لمنحدره الخطي. عند الترتيب في تخطيطات متعددة المسابير لتتبع ديناميكيات الدوار المعقدة، تعتمد الوحدات على الفصل الهندسي لتحقيق قمع التداخل. تتطلب التركيبات المتوازية فرض مسافة خلوص مركز إلى مركز لا تقل عن 40 مم لعزل الحقول الترددية الراديوية عالية التردد المجاورة عن التشوه الاستقرائي المتبادل.

مخزون مجموعة المكونات

• 1 × مسبار تقارب مصفح Bently Nevada 330102-00-20-30-12-CN

• 1 × مجموعة حذاء مقاوم للسوائل مع واقي موصل محوري

• 2 × صواميل قفل سداسية 3/8-24 UNF

• 1 × شهادة مطابقة منطقة خطرة NEPSI / China Ex

إرشادات التركيب الميداني

يتطلب التكامل الميكانيكي مطابقة قياسات العمق غير المسننة والعمق الكلي للغلاف مع أبعاد الغلاف قبل التركيب.

1. افحص منفذ التركيب المسنن 3/8-24 UNF. قم بتثبيت جسم المسبار المصفح في القناة يدويًا للتأكد من تتبع الخيط النظيف على طول الغلاف 2.0 بوصة.

2. وجه الكابل المصفح المتكامل بطول 3.0 متر نحو صندوق التوصيل المحلي، مع التحقق من أن الدرع المرن من الفولاذ المقاوم للصدأ لا ينضغط أو يتشابك على طول الانحناءات الشعاعية.

3. قم بتوصيل مقياس رقمي متعدد بأطراف خرج جهاز Proximitor. اضبط عمق المسبار بالنسبة للعمود المستهدف حتى يتم التحقق من جهد الفجوة عند -10.0 فولت تيار مستمر.

4. اربط صواميل القفل السداسية المتوفرة حتى حد 4.5 نيوتن متر (40 رطل بوصة). لا تفرط في الربط لمنع تشوه الغلاف أو فصل الملف الداخلي.

5. انهِ الطرف المحوري داخل غلاف صندوق التوصيل. تأكد من أن طبقة الدرع المحوري الخارجية معزولة تمامًا عن ألواح التأريض المحلية للآلات للقضاء على أخطاء ضوضاء الحلقة أحادية النقطة.

التعامل مع عبوة الشحن

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، مع إدارة النقل عبر شبكات البريد السريع الممتازة DHL، FEDEX، أو UPS. تتطلب بروتوكولات التعبئة إغلاق الخط المصفح ورأس المستشعر داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة إلى جانب حشوات رغوية مصبوبة خصيصًا للحفاظ على ملفات التتبع الأبعاد وسلامة معايرة المصنع أثناء النقل.

الأسئلة الشائعة حول تشغيل محول الطاقة

س: هل يمكن توصيل كابل المسبار المتكامل بطول 3.0 متر مباشرة بكتلة طرف رف الشاشة 3500؟

ج: لا. المسبار هو عنصر استشعار سلبي يتطلب طولًا كهربائيًا متطابقًا للحفاظ على مقاومة صحيحة. يجب توصيله بمستشعر Proximitor 3300 XL عبر كابل تمديد 3300 XL. يجب أن يبلغ الطول الكهربائي المجمع 5.0 أمتار أو 9.0 أمتار بالضبط اعتمادًا على خيار النموذج المحدد الذي تم اختياره لـ Proximitor.

س: هل هذا النوع المحدد من المسبار قابل للتبديل السريع عند واجهة طرف Proximitor أثناء التشغيل؟

ج: نعم. لن يؤدي فصل الموصل المحوري ClickLoc بينما تكون الحلقة تحت طاقة -24 فولت تيار مستمر إلى إتلاف مكونات الجهاز. ومع ذلك، يؤدي كسر هذا الاتصال إلى فرض قناة المراقبة المرتبطة في حالة خطأ فورية "ليست موافق"، مما قد يؤدي إلى تعطيل أجهزة التشابك النهائية إذا لم يتم تجاوز منطق التصويت.
