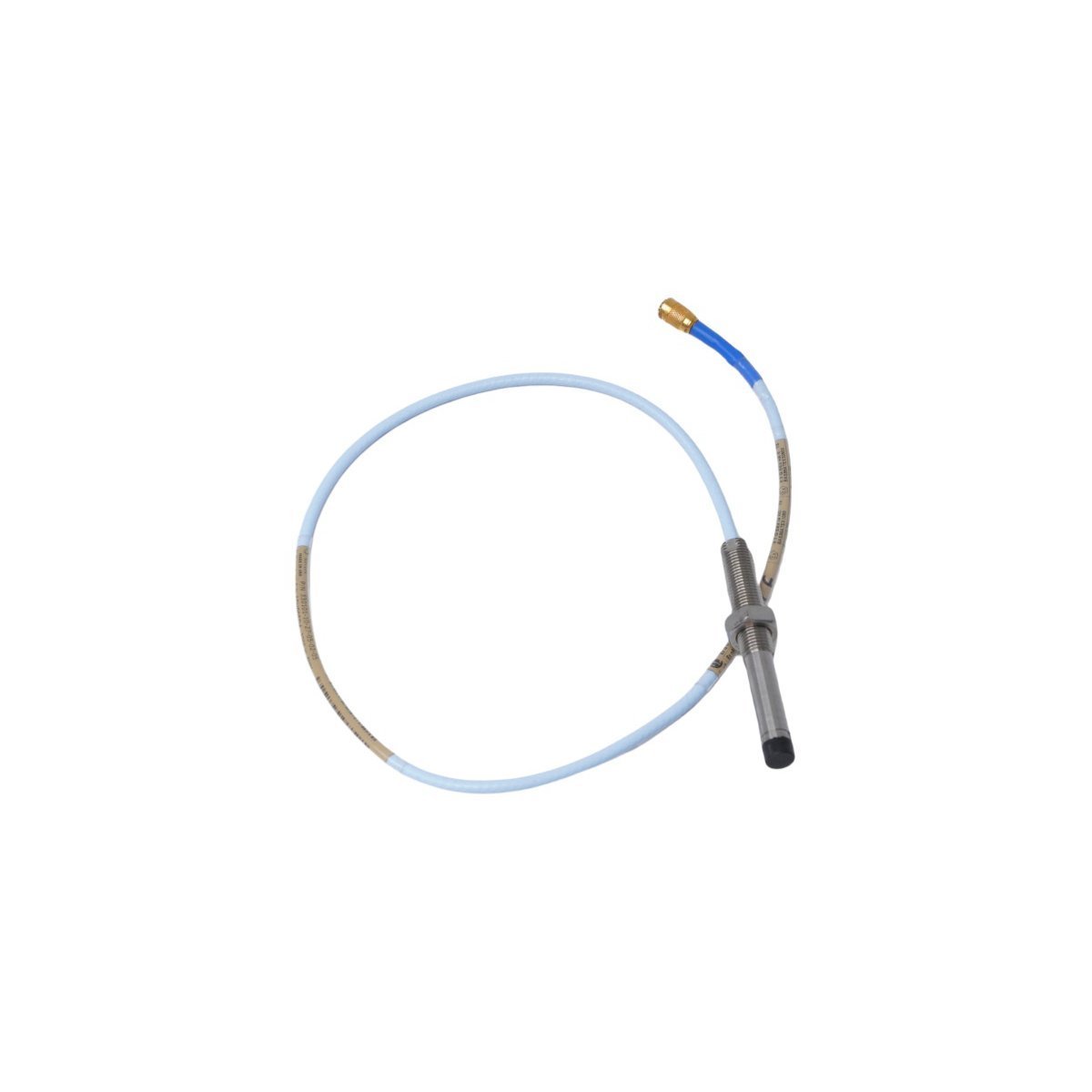

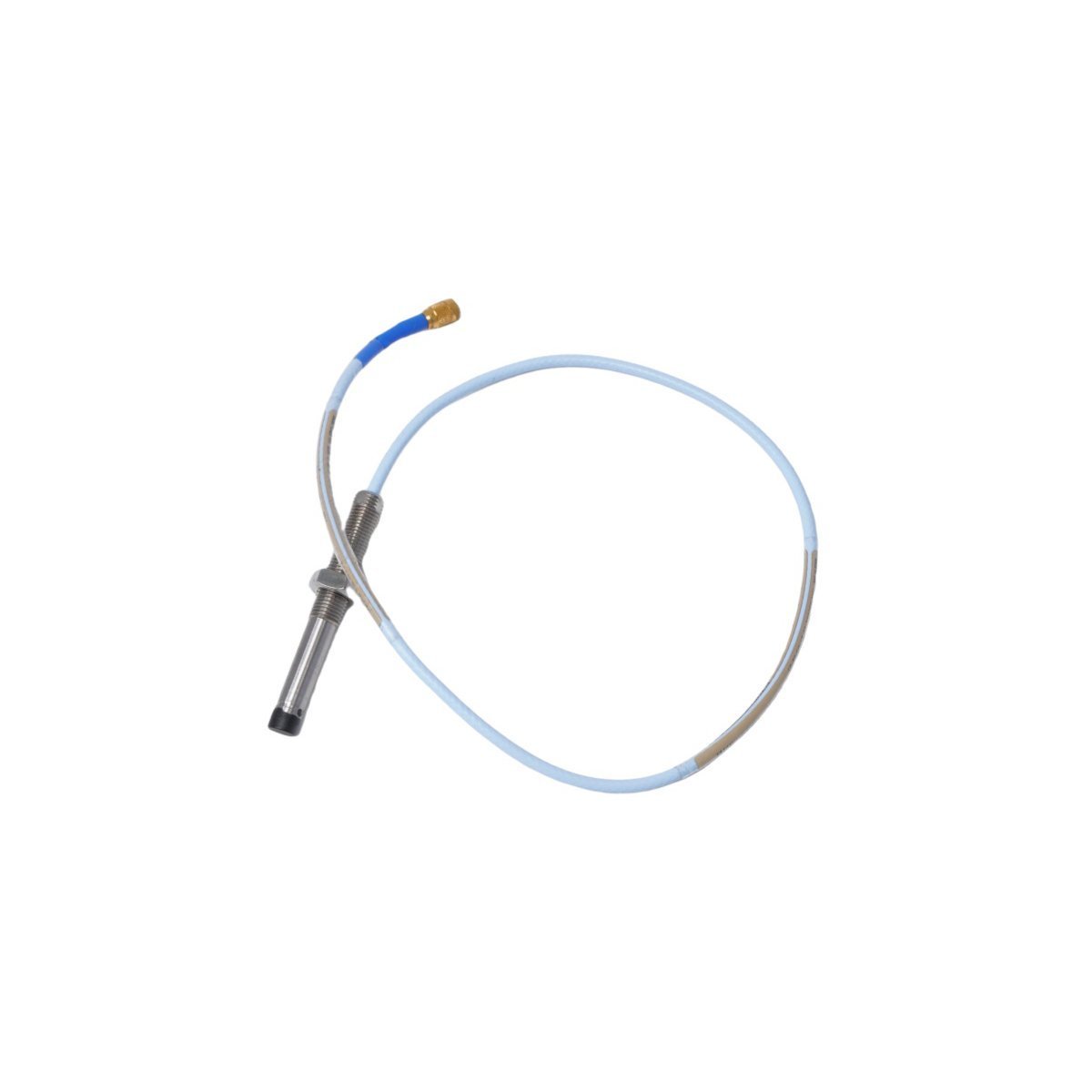

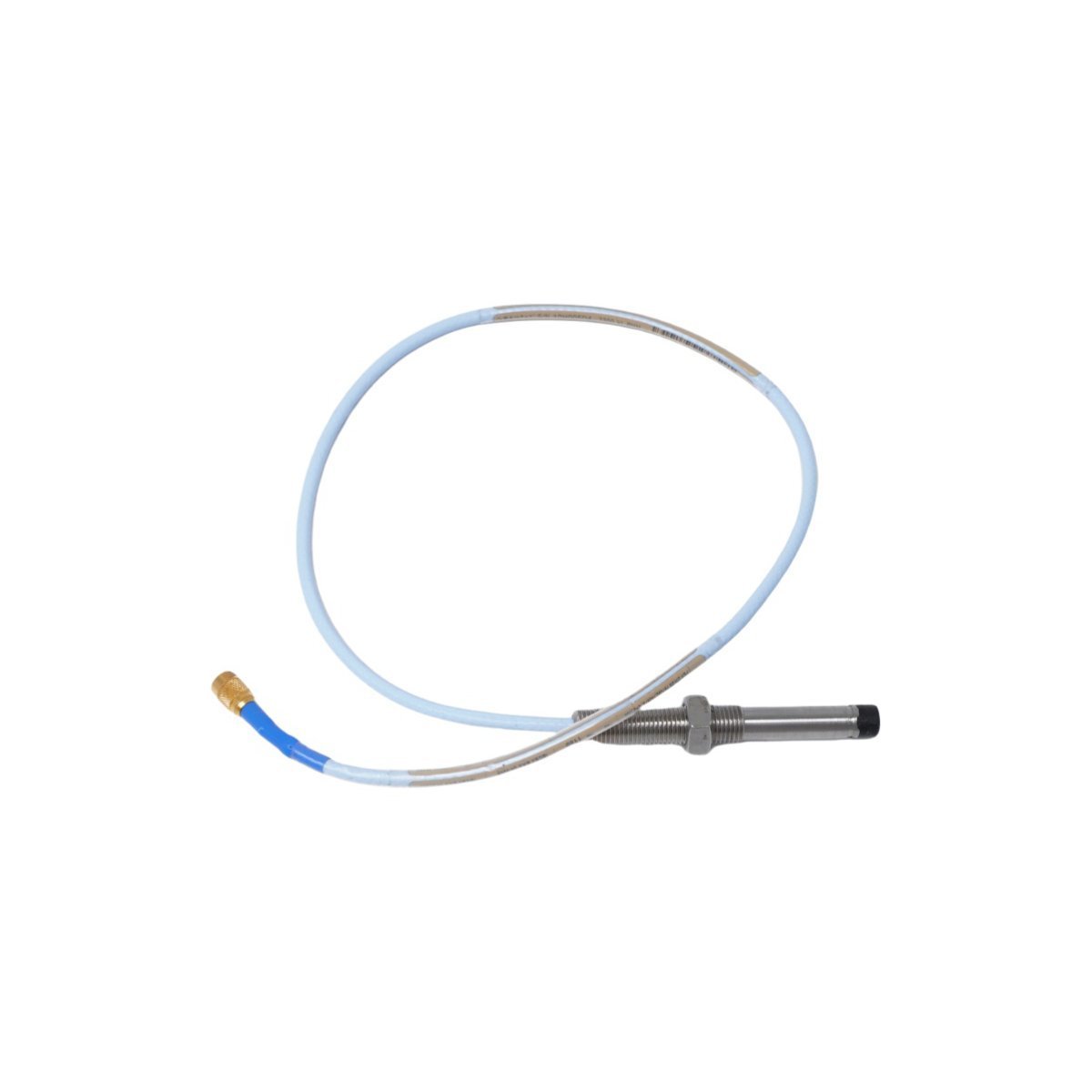

تم تصميم Bently Nevada 330101-10-27-05-02-00 (مسبار التقارب 330101) للقياس غير التلامسي للاهتزاز والإزاحة في أنظمة حماية الماكينات، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يترجم الجهاز اختلافات موضع العمود الميكانيكي بالنسبة لطرف المسبار إلى إشارات كهربائية متناسبة عبر تفاعل مجال التيار الدوامي، ويتصل مباشرةً برفوف مراقبة السلسلة 3500 أو المحولات المكافئة.

توضيح خيار اللاحقة

• 330101: مسبار تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، مع درع

• -10: خيار طول غير ملولب (1.0 بوصة)

• -27: خيار الطول الكلي للعلبة (2.7 بوصة)

• -05: خيار الطول الكلي (0.5 متر / 1.6 قدم)

• -02: خيار الموصل (موصل ClickLoc محوري مصغر مع واقي موصل)

• -00: خيار موافقة الوكالة (لا توجد موافقات على المناطق الخطرة مطلوبة)

مواصفات جهاز المحول

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يعتمد المسبار على معايرة دقيقة لمسبار التيار الدوامي لضمان خرج جهد خطي على مدى مظروف الإزاحة المحدد. أثناء المعايرة الميكانيكية، يجب على المهندسين إجراء التحقق من جهد الفجوة الذي يستهدف خط أساس اسمي -10 فولت تيار مستمر، يتوافق مع المركز الكهربائي للنافذة الخطية 80 ميل. يتطلب تقليل كبت التداخل بين تركيبات المسبار المتجاورة الحفاظ على مسافة فصل مادية لا تقل عن 40 مم بين أطراف المسبار عند التركيب بشكل متوازٍ. يؤدي عدم المحاذاة أو التحكم غير الصحيح في التداخل إلى تقويض دقة تحليل ديناميكيات الدوار، وإدخال إشارات خاطئة في حلقات مراقبة العمود عالية السرعة.

معلومات الطلب

• 1 × مسبار تقارب مصفح Bently Nevada 330101-10-27-05-02-00

• 1 × غلاف واقي لموصل محوري من المصنع (مثبت مسبقًا)

• 2 × صواميل سداسية 3/8-24 UNF

• 1 × ورقة بيانات المعايرة والتحقق

إرشادات التركيب الميكانيكي

يتطلب النشر المادي الصحيح التحقق من مطابقة الطول غير الملولب والطول الكلي للعلبة لتكوين غلاف الآلة.

1. قم بتلويف جسم المسبار في كتيفة التثبيت أو كتلة المولد حتى يلامس الطرف سطح العمود المرصود، ثم اسحب المسبار للخلف لتحديد الفجوة المادية.

2. راقب الفجوة الكهربائية باستخدام مقياس متعدد رقمي متصل بأطراف خرج مستشعر Proximitor. اضبط عمق المسبار حتى يسجل جهد الفجوة -10.0 فولت تيار مستمر (+/- 0.5 فولت تيار مستمر).

3. ثبت الموضع عن طريق شد صواميل الربط السداسية المرفقة بقيمة عزم دوران لا تتجاوز 4.5 نيوتن متر (40 بوصة-رطل) لمنع تشوه العلبة.

4. قم بتوجيه الكابل المصفح المتكامل بطول 0.5 متر باستخدام قناة أو صواني كابلات مخصصة. يجب أن يحافظ الكبل المحوري على العزل عن الأرض الهيكلية للتخلص من الحلقات الأرضية.

تنسيق التعبئة والشحن

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، عبر البنية التحتية لشركات الشحن DHL/FEDEX/UPS. تتطلب مواصفات التسليم تغليفًا صناعيًا خاصًا مضادًا للكهرباء الساكنة مع حشوات رغوية ممتصة للصدمات دقيقة الخلايا للحفاظ على سلامة المعايرة وخصائص المحاذاة الفيزيائية أثناء النقل الدولي.

الأسئلة الشائعة حول الأداء الفني

س: ما هو الحد الميكانيكي المتعلق بطول كابل التمديد لهذا المسبار؟

ج: يحدد 330101-10-27-05-02-00 طولًا إجماليًا يبلغ 0.5 متر. يجب إقرانه حصريًا بكابل تمديد بطول 4.5 متر لإنشاء نظام متطابق بطول 5.0 متر، أو كابل تمديد بطول 8.5 متر لنظام بطول 9.0 متر، اعتمادًا على تكوين Proximitor. يؤدي تغيير طول الكابل إلى تغيير مقاومة الحلقة ويبطل عامل المقياس 200 ملي فولت/ميل.

س: هل يمكن تبديل هذا المسبار على الساخن أثناء تنشيط رف المراقبة؟

ج: نعم. المسبار نفسه هو جهاز تحريضي سلبي يعمل بواسطة مستشعر Proximitor. لا يتسبب فصل أو إعادة توصيل موصل ClickLoc المحوري أثناء نشاط نظام 3500 في تلف كهربائي، على الرغم من أنه سيؤدي إلى إنذار عطل في القناة / غير موافق على رف المراقبة.

س: كيف تؤثر اختلافات التركيب المادي على معايرة المصنع؟

ج: يتم معايرة المسبار في المصنع لأهداف فولاذية من نوع AISI 4140. إذا تم استخدامه مع مواد دوار بديلة مثل الفولاذ المقاوم للصدأ 304 أو 316، فإن معايرة مسبار التيار الدوامي تتغير بشكل كبير، مما يتطلب إعادة معايرة مخصصة أو استخدام عوامل تصحيح مادية محددة داخل برنامج المراقبة.
