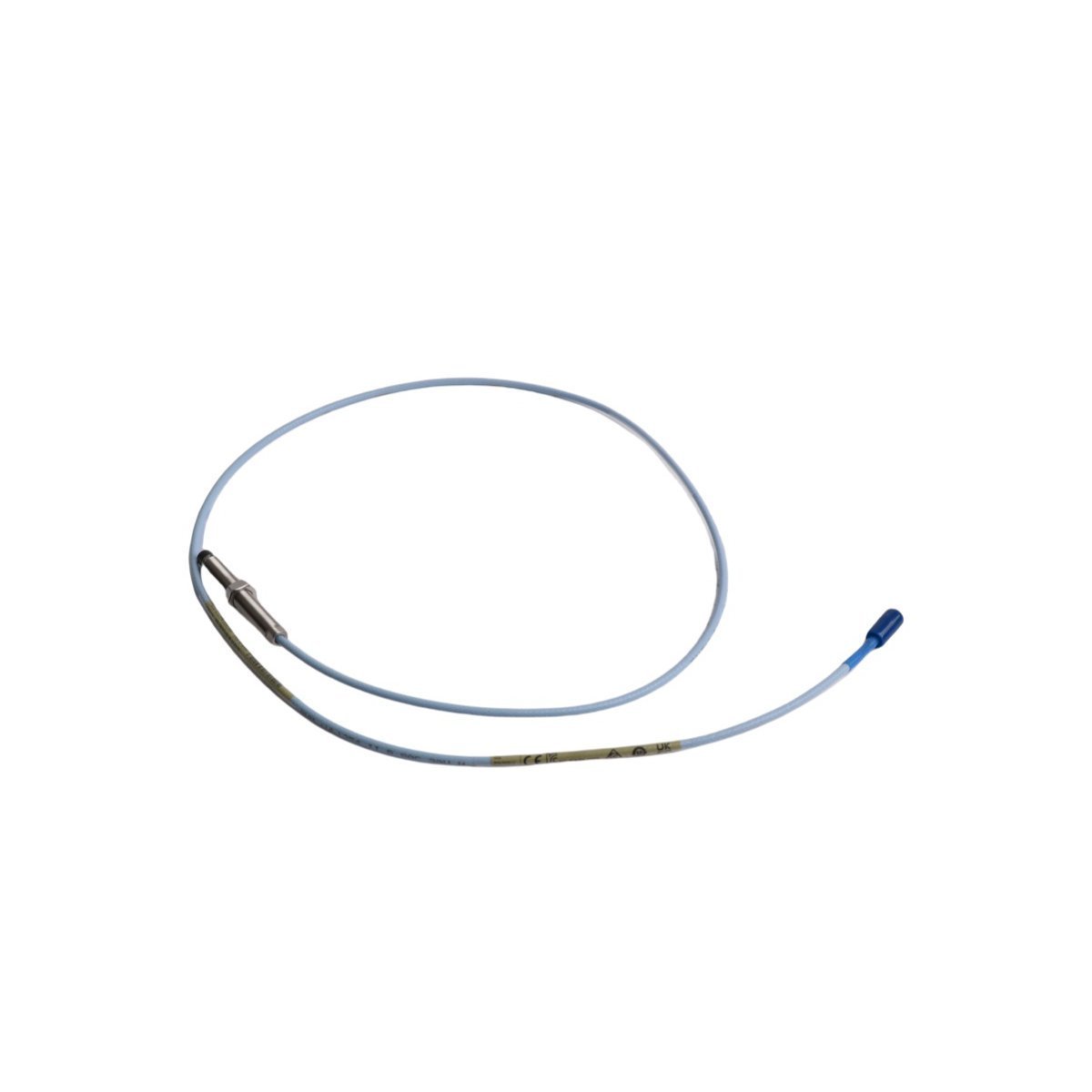

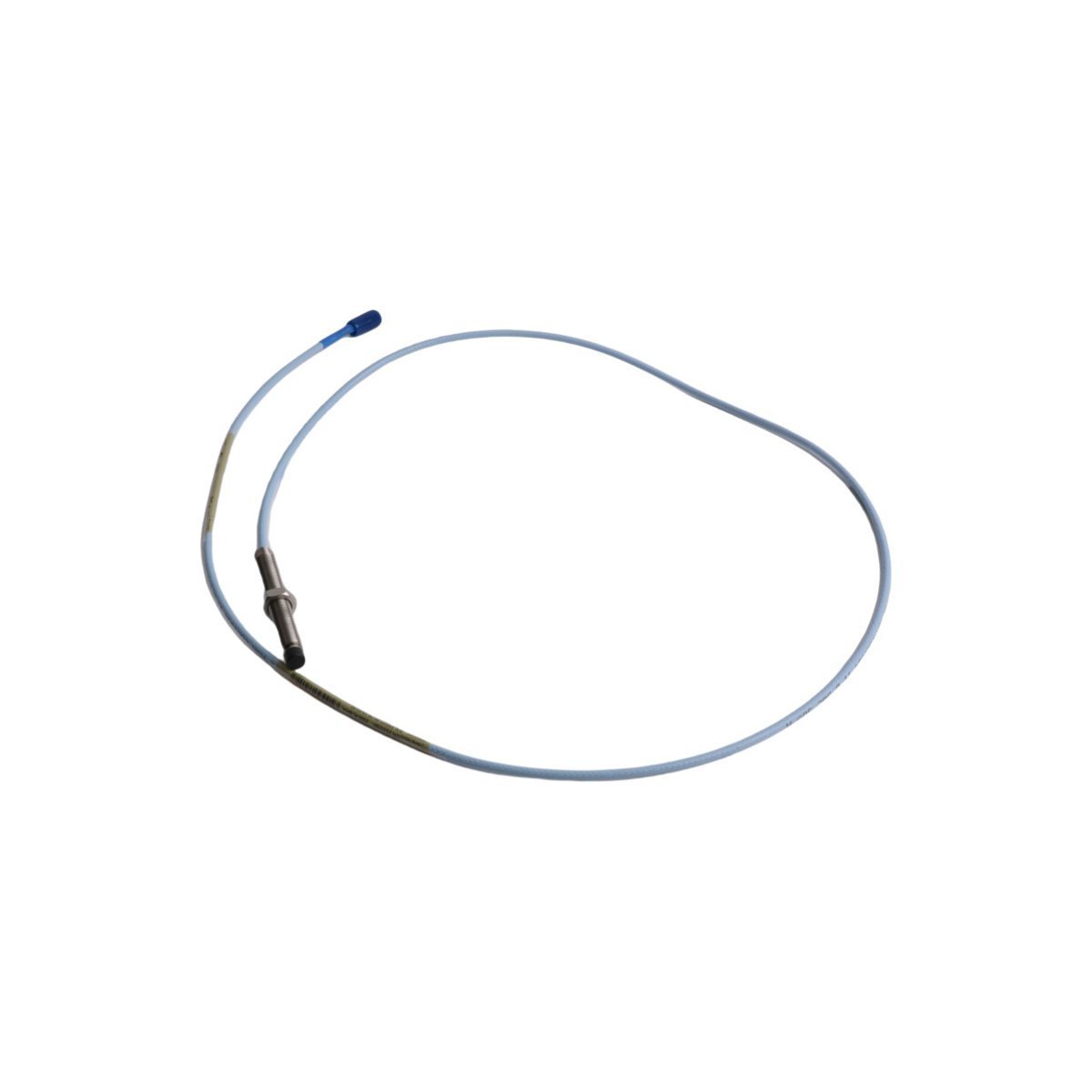

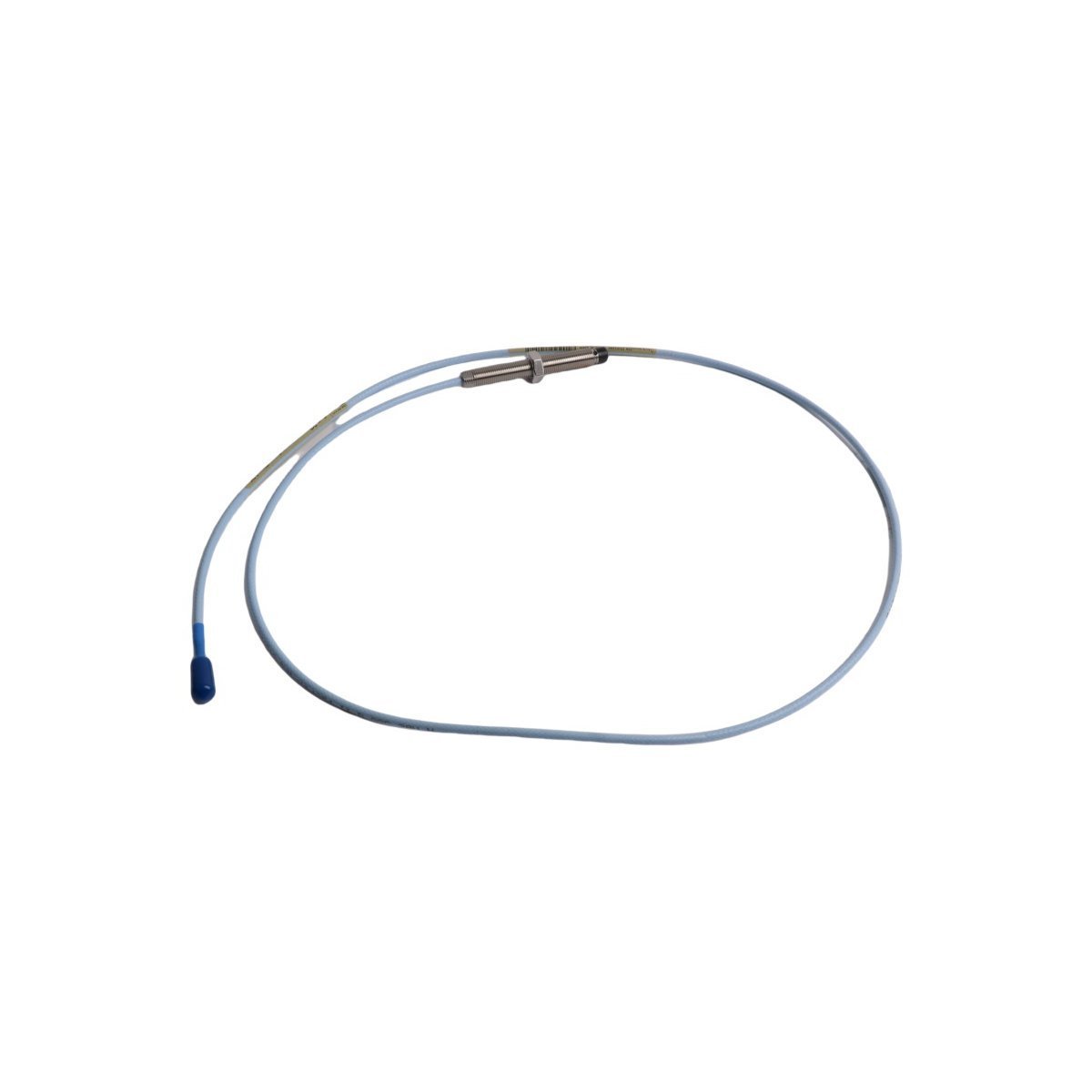

330101-00-61-20-02-05 مجسات تقاربية بنتي نيفادا 3300 XL 8 مم
-
الأبعاد: 30.0 * 30.0 * 10.0 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Bently Nevada 330101-00-61-20-02-05 (مسابر التقارب 330101) لمراقبة إزاحة العمود بدقة عالية في أنظمة محولات 3300 XL، ويوفر تنفيذًا مباشرًا للإشارة الفيزيائية عبر الحث بالتيار الدوامي.
منطق تكوين النموذج
يحدد 330101-00-61-20-02-05 مجموعة مسبار تقارب 8 مم ضمن سلسلة 3300 XL. يحدد التسلسل الأبجدي الرقمي الواجهة الميكانيكية والكهربائية: يسمح الطول غير الملولب "00" بأقصى قدر من التداخل بالخيط، ويحدد "61" طول الهيكل المحدد، ويشير "20" إلى الطول الكلي للنظام، بينما يشير "02" و "05" إلى نوع الموصل وامتثال موافقة الوكالة على التوالي.
المواصفات الفنية
| المعلمة | المواصفات |
| الموديل | 330101-00-61-20-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.35 كجم |
| أبعاد الشحن | 30.0 * 30.0 * 10.0 سم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | خامل |
| قطر المسبار | 8 مم |
| خيط التثبيت | 3/8-24 UNF |
| طول النظام | 2.0 متر |
ديناميات الدوار ومقياس المحول
يعمل مسبار التقارب هذا عن طريق توليد مجال كهرومغناطيسي يتفاعل مع سطح العمود المستهدف. يقوم نظام المحول بتحويل الفجوة بين طرف المسبار والهدف إلى إشارة جهد خطية. يعد تحقيق التحقق الدقيق لجهد الفجوة، الذي يستهدف -10 فولت تيار مستمر بشكل مثالي، ضروريًا للحفاظ على دقة القياس الخطي. تعتمد المراقبة الصحيحة لديناميات الدوار على تقليل انحراف الإشارة؛ لذلك، يجب فرض كبح التداخل عن طريق الحفاظ على المسافات المحددة من قبل الشركة المصنعة بين المسابير في تكوينات المراقبة متعددة القنوات.
معلومات الطلب
-
مسبار تقارب (1) 330101-00-61-20-02-05
-
صامولتان قفل (2) 3/8-24 UNF
-
واقي موصل كابل ClickLoc (1)
-
شهادة خطية المصنع (هدف فولاذي 4140)
إرشادات التركيب الميداني
-
المحاذاة الميكانيكية:
-
تنظيف خيوط التثبيت من بقايا المعادن أو الحطام.
-
استخدام ميكرومتر عمق لتأكيد مسافة الفجوة مقابل الهدف قبل شد صواميل القفل.
-
الإنهاء الكهربائي:
-
توصيل موصلات ClickLoc باستخدام حركة دفع محورية حتى يتم الشعور بالتعشيق اللمسي الإيجابي.
-
التحقق من استمرارية الإشارة عند نقاط اختبار رف الشاشة.
-
التأريض والدرع:
-
التأكد من أن جسم المسبار يحافظ على تأريض منخفض المقاومة ثابت لهيكل الماكينة.
-
تأمين الكابلات المحورية في قناة معدنية مؤرضة لمنع الضوضاء الكهرومغناطيسية/الراديوية الخارجية.
أسئلة فنية
-
ما هو تأثير مادة العمود على إشارة الخرج؟
تم معايرة المسبار للفولاذ 4140. سيؤدي استخدام سبائك أخرى إلى تغيير عامل المقياس، مما يتطلب التعديل عند رف المراقبة للحفاظ على الدقة.
-
هل يمكن تقصير طول النظام البالغ 2.0 متر في الميدان؟
لا. تتطابق مقاومة الكابل المحوري في المصنع مع Proximitor. ستؤدي التعديلات إلى انعكاسات الإشارة وإلغاء المعايرة.
-
ما الذي يسبب قراءة ثابتة تبلغ -24 فولت تيار مستمر على الشاشة؟
تشير القراءة عند قضيب جهد الإمداد عادةً إلى دائرة مفتوحة، مثل كابل مكسور أو موصل مفكوك.
-
كيف تتم إدارة الاهتزاز في موقع التثبيت؟
استخدم صواميل التثبيت المتوفرة لتأمين جسم المسبار. التركيب الصلب مطلوب لضمان عدم إفساد الرنين الميكانيكي لإشارة الاهتزاز.
-
هل يمكن استخدام هذا المسبار لقياس السرعة الدورانية؟
نعم. يكتشف المسبار 8 مم الانقطاعات (المفاتيح أو الشقوق) لتوفير إشارة نبضة لكل دورة لبطاقات مراقبة السرعة.
-
ما هو الحد الأدنى المسموح به لنصف قطر الانحناء للكابل؟
الحفاظ على نصف قطر لا يقل عن 25 مم لمنع الضغط على الموصل المركزي المحوري الداخلي والعازل الكهربائي.
-
هل المسبار متوافق مع Proximitors من سلسلة 3300 القديمة؟
لا. تم تحسين مسابير 3300 XL كهربائيًا لأجهزة 3300 XL؛ سيؤدي عدم التطابق إلى أخطاء قياس كبيرة.
-
كيف يتم ضمان العزل الكهربائي؟
يتم عزل طرف المسبار كهربائيًا عن غلاف الفولاذ المقاوم للصدأ باستخدام عملية Bently Nevada TipLoc، مما يمنع حلقات التأريض.
