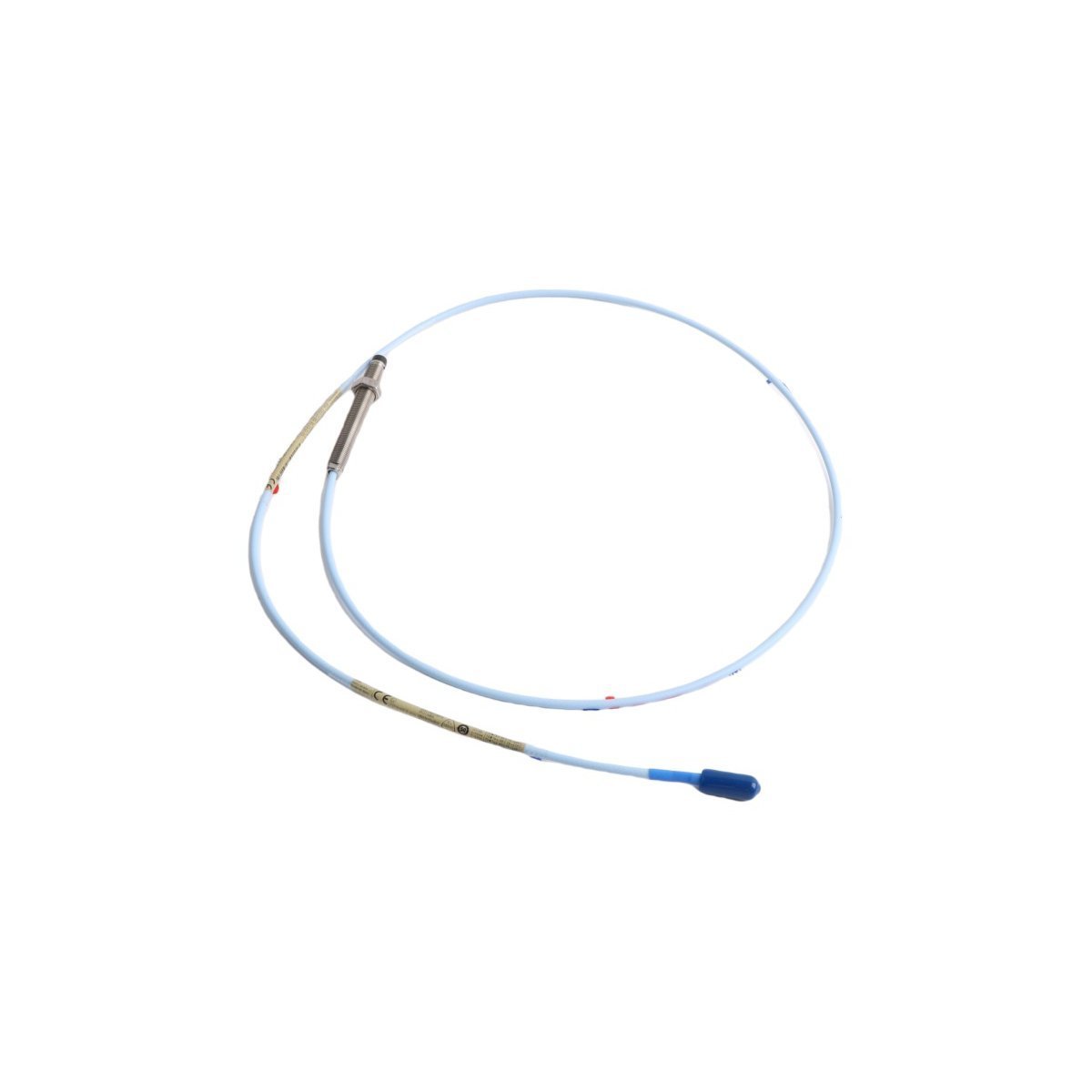

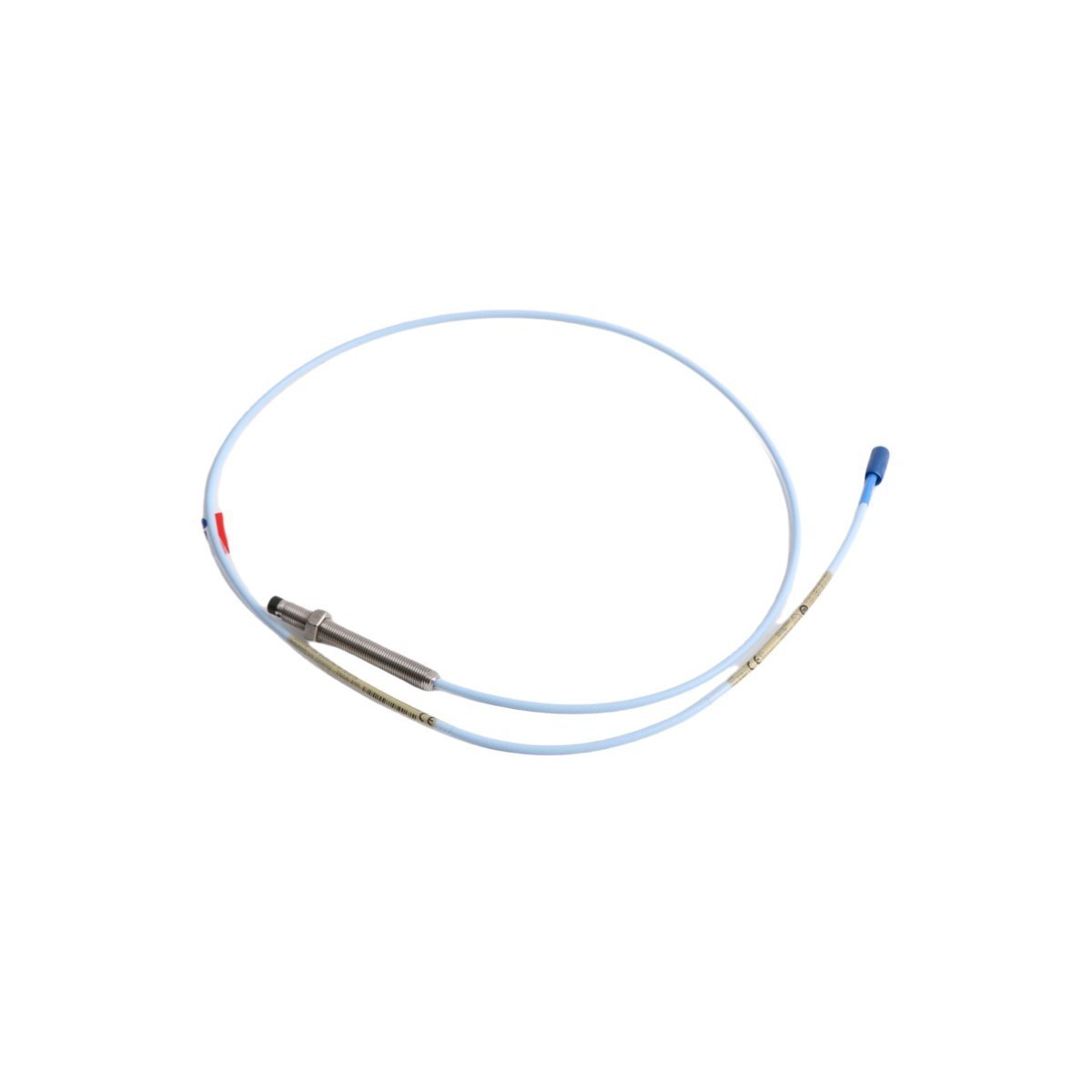

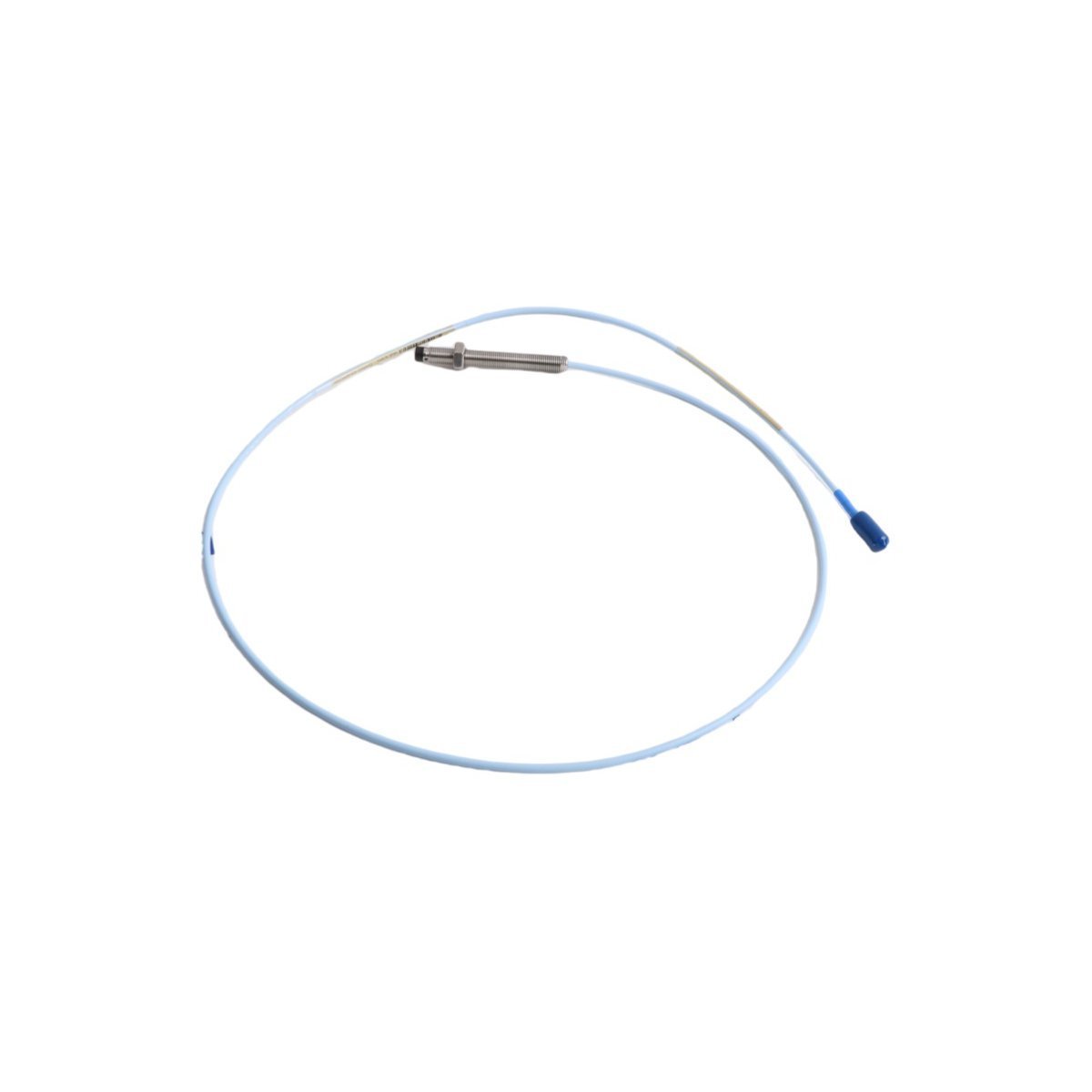

تم تكوين Bently Nevada 330101-00-30-15-02-00 (مجس القرب 330101) لقياسات الإزاحة والاهتزازات بدون تلامس في أنظمة حماية الماكينات 3500، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يحول اختلافات المسافة الديناميكية المجهرية إلى معلمات جهد خرج خطي يتم تقييمها مباشرة بواسطة وحدات المراقبة عن بعد.

خيارات الخيار

• 330101: مجس القرب 3300 XL 8 مم، سن UNF 3/8-24

• -00: خيار الطول غير المسنن (0.0 بوصة)

• -30: خيار طول الهيكل الإجمالي (3.0 بوصات)

-15: خيار الطول الكلي (1.5 م / 4.9 قدم)

• -02: موصل كويكسيال مصغر من نوع Clickloc مع واقي موصل

• -00: خيار موافقة الوكالة (لا توجد موافقات مطلوبة)

مصفوفة الخصائص التقنية

قياس مجس تيار الدوامة وقمع التداخل

يعتمد الجهاز على قياس مجس تيار الدوامة المعاير بدقة على خرج 7.87 فولت/مم عبر طيف خطي 2.0 مم. يتطلب التهيؤ الأولي في الموقع التحقق الدقيق من جهد الفجوة (أهداف -10 فولت تيار مستمر) الذي يمثل نقطة المنتصف الدقيقة للخطية الفيزيائية. عند رسم ملفات تعريف متعددة القنوات عبر أعمدة التوربينات المدمجة، يجب أن تمنع قيود التصميم الميكانيكي فشل قمع التداخل. يؤدي القرب غير المقيد بين الأطراف المتجاورة إلى تشويه حقل الترددات الراديوية، مما يولد تشوهات تذبذب عالية التردد خاطئة في وحدة المعالجة.

محتويات صندوق الشحن

• 1 × مجس قرب Bently Nevada 330101-00-30-15-02-00

• 1 × موصل كويكسيال مصغر من نوع Clickloc ملولب مسبقًا

• 1 × درع حماية موصل بوليمري قابل للإزالة

• 1 × شهادة امتثال مع رسومات مرجعية تقنية

قواعد التركيب في الموقع

• التحقق من إدخال السن: قم بتدوير الأسطوانة الملولبة يدويًا في المنفذ المستهدف لتأكيد عدم وجود أي ربط للسن قبل استخدام مفاتيح الربط الميكانيكية.

• محاذاة الفجوة الكهربائية: راقب جهد الحلقة الخام أثناء الضبط حتى تصل إلى قيمة الهدف المعيارية البالغة -10 فولت تيار مستمر.

• قيود توجيه الكابلات: قم بتضمين الكابل المحوري المرن داخل قناة معدنية صلبة للحماية من الثقب الميكانيكي وإجهادات الانحناء المفرطة.

• عزل تأريض الدرع: قم بإنهاء الطبقة الخارجية للدرع المحوري حصريًا عند كتلة طرف مستشعر Proximitor للقضاء على تيارات الأرض.

معلومات لوجستية

• الجدول الزمني للعبور: 2-7 أيام عند الانتهاء من الدفع

• شبكات الشحن: يتم الإرسال دوليًا عبر خدمات البريد السريع DHL أو FEDEX أو UPS.

• عزل المناولة: ملفوف داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة لمواجهة التفريغ الكهروستاتيكي ومخاطر الصدمات أثناء النقل.

الأسئلة الشائعة الهندسية

• ما هو جهد الفجوة الحرج المطلوب أثناء الوضع الفيزيائي الأولي للمجس؟

  تتطلب عملية المحاذاة ضبط مسافة الفجوة الميكانيكية حتى يسجل خرج Proximitor المطابق بالضبط -10 فولت تيار مستمر. يستهدف هذا المركز المكاني الدقيق لنافذة المعايرة الخطية.

• هل يمكن تبديل هذا المكون المحول السلبي ساخنًا أثناء تشغيل مراقب الماكينات؟

  نعم، يمكن فصل المجس السلبي عن كابل التمديد دون إيقاف الرف الرئيسي. ومع ذلك، سيؤدي جهد الحلقة المفتوحة المفاجئ إلى إطلاق تنبيهات تلقائية إذا كانت أقفال التجاوز غير نشطة.

• كيف يؤثر استهداف درجات الصلب البديلة على قياس المحول؟

  تم تحسين ملف تعريف تيار الدوامة بدقة لأهداف الصلب AISI 4140. يؤدي ضبط القرب من السبائك البديلة إلى تشويه عامل مقياس 7.87 فولت/مم، مما يتطلب إعادة معايرة هيكلية.

• ما هي الحماية التي يوفرها غلاف خيار الموصل -02 المدمج للجهاز؟

  يوفر مكون واقي الموصل غلافًا بوليمريًا محكمًا للهواء حول وصلة Clickloc، مما يمنع الرطوبة ورذاذ الزيت والجسيمات المسببة للتآكل من الوصول إلى الارتباط المحوري.

• هل يتطلب نموذج مجس القرب هذا مصدر طاقة داخلي؟

  لا، تعمل هذه الوحدة كمستشعر سلبي تمامًا. يتم تحفيزها بالكامل بواسطة إشارة التردد اللاسلكي عالية التردد المستمرة التي يوفرها كابل التمديد من وحدة مستشعر Proximitor.

• ما هي الحدود المكانية الدنيا المطلوبة لضمان قمع التداخل الكامل؟

  حافظ على نصف قطر فيزيائي واضح يعادل ثلاثة أقطار لطرف المجس على الأقل بعيدًا عن أي معادن هيكلية مجاورة لتجنب تدهور المجال المغناطيسي وأخطاء التداخل.

• ما هو خطأ النظام الذي يحدث إذا تم تغيير حدود طول الكابل الفيزيائي؟

  يتطلب Proximitor المتطابق طولًا كهربائيًا ثابتًا يبلغ 5.0 أو 9.0 أمتار. يؤدي تغيير هذه المعلمة عن طريق توصيل عشوائي إلى إزاحة معاوقة النظام وإبطال عامل المقياس.

• ما هي عتبات درجة الحرارة البيئية المحددة لجسم المجس؟

  تم تصميم مجموعة طرف 8 مم المدمجة والرصاص المحوري الداخلي للعمل باستمرار ضمن نطاق درجة حرارة صناعية صارم يتراوح من -51 درجة مئوية إلى +177 درجة مئوية.
