نظرة عامة على المنتج

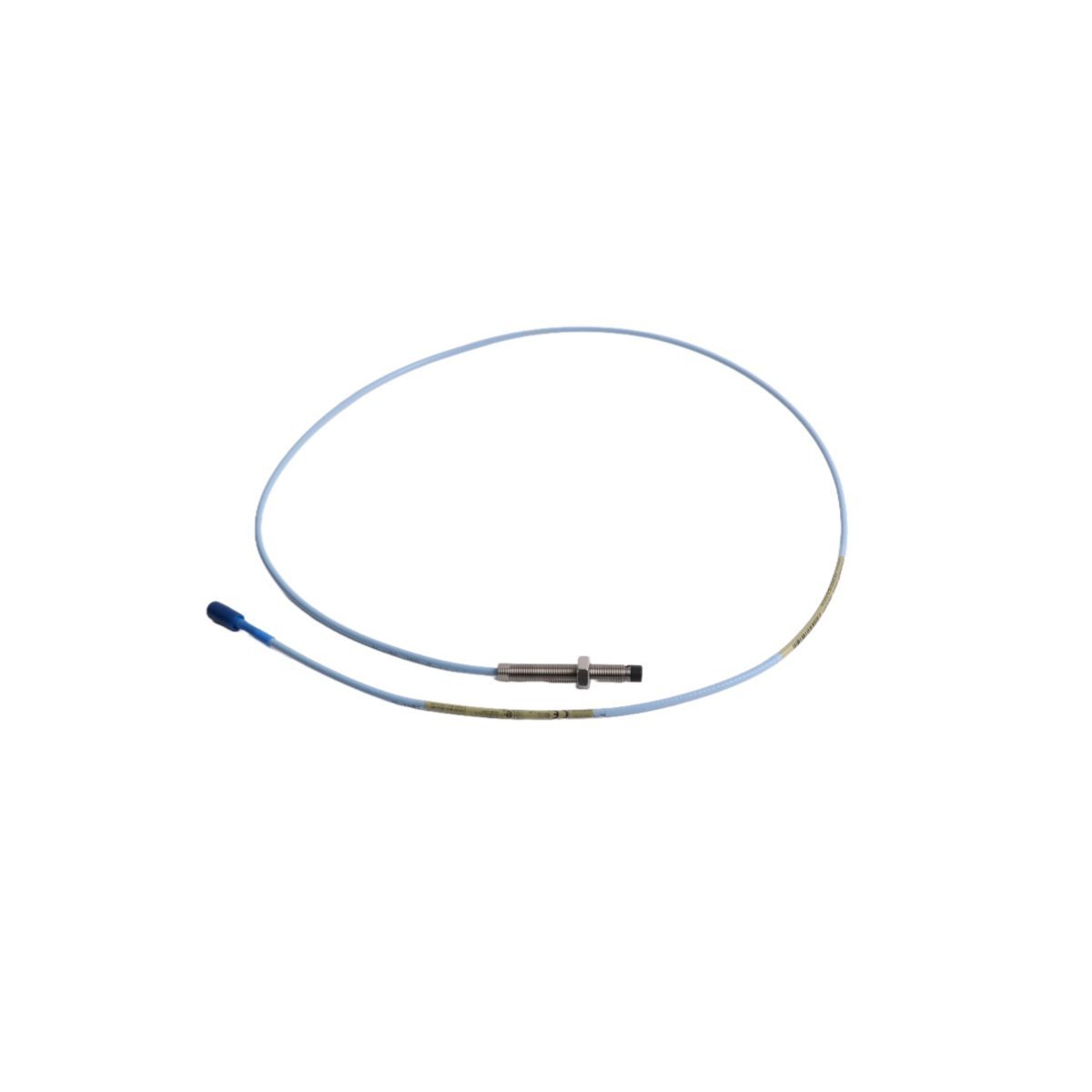

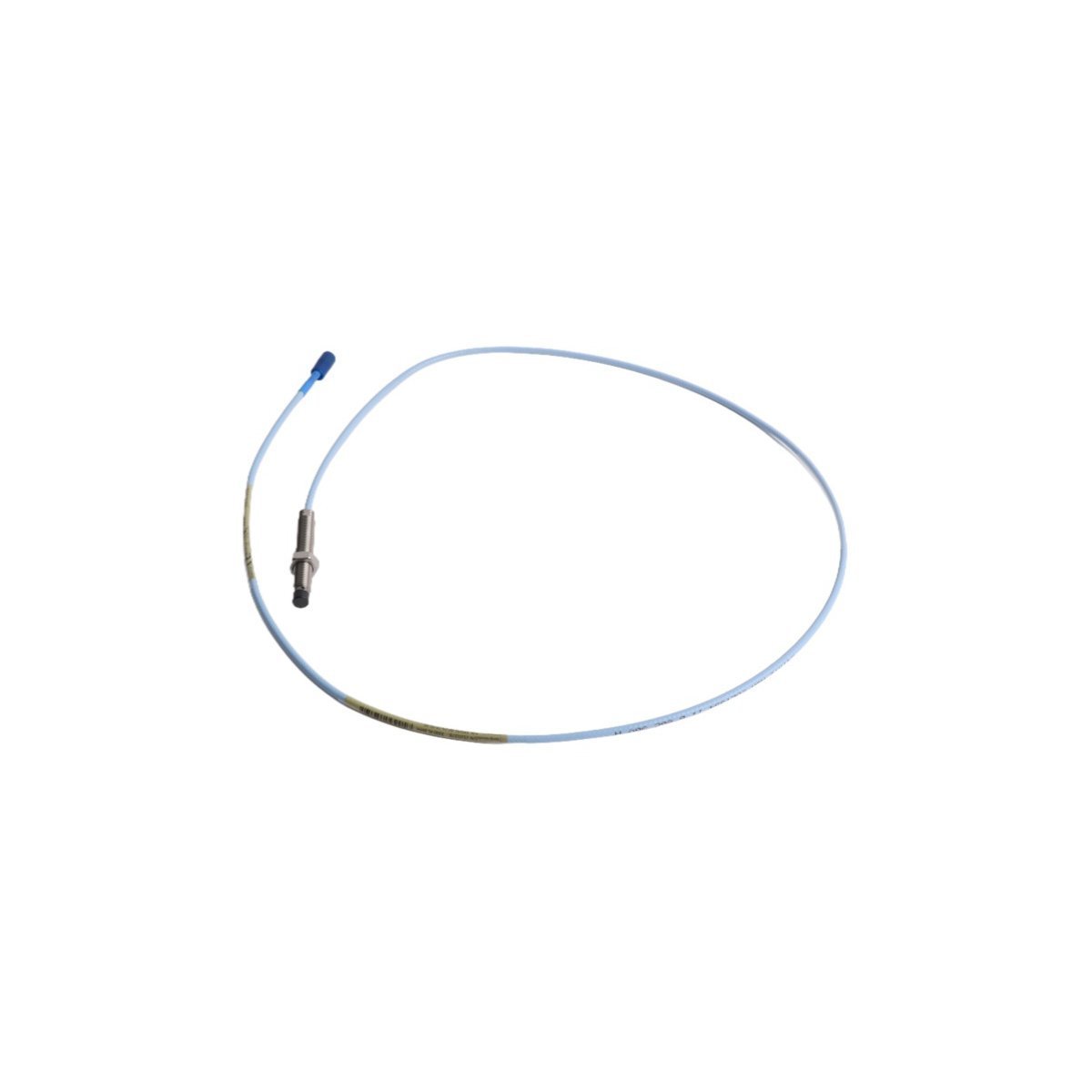

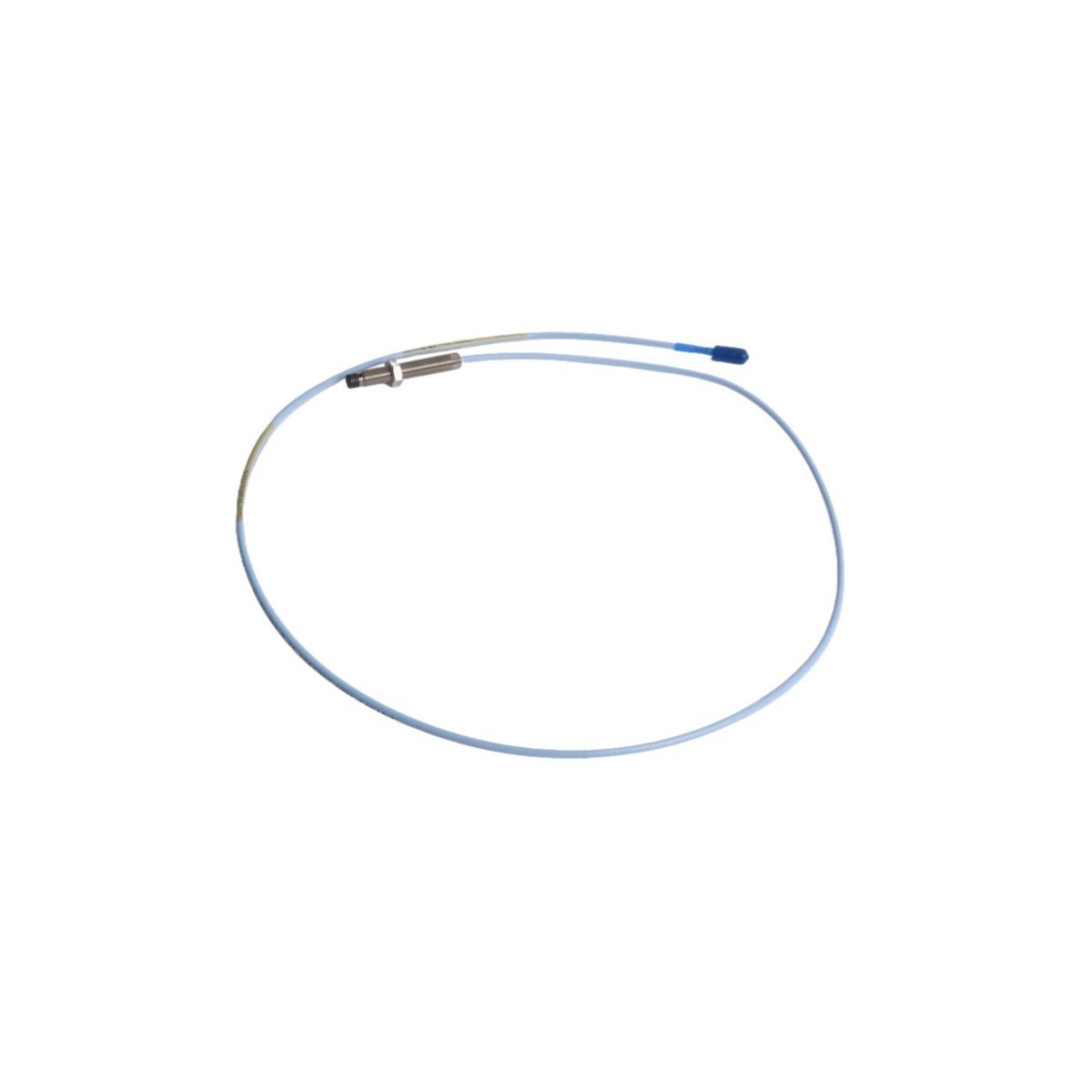

يعد Bently Nevada 330101-00-24-10-02-00 مسبار تقارب عالي الدقة بحجم 8 مم، وهو مكون أساسي لنظام محول Bently Nevada 3300 XL. في عالم التوربينات والمعدات الدوارة المتطلب، يعد هذا المسبار المعيار الذهبي لقياس الاهتزاز الشعاعي للعمود، والموضع المحوري، والسرعة. سواء كنت تدير توربينات بخارية في منشأة لتوليد الطاقة أو تشرف على مضخات عمليات حرجة في مصفاة، فإن هذا المستشعر يوفر البيانات عالية الدقة المطلوبة للصيانة التنبؤية وتشخيص صحة الآلة.

عندما تشتري مستشعرات 330101-00-24-10-02-00، فإنك تستثمر في حل استشعار ناضج ومختبري. بصفتها موردًا راسخًا لـ 330101-00-24-10-02-00، تضمن Maxwell PLC حماية عملياتك باستخدام أجزاء Bently Nevada الأصلية. ندرك أنه في صناعة مراقبة الاهتزازات، يمكن أن يتسبب أي انحراف بسيط في المعايرة في إنذار خاطئ. ولهذا السبب، فإن سلسلة التوريد لدينا مكرسة لتوفير الأجهزة التي تلبي مواصفات المصنع الأصلية فقط، مما يضمن التوافق التام مع رفوف المراقبة 3300 XL وأنظمة التحكم الموجودة لديك.

الميزات الرئيسية

• دقة خطية: تم تصميم منصة 3300 XL لتوفير خرج مستقر للغاية يبلغ 200 mV/mil عبر نطاق خطي يبلغ 80 ميل (2 مم)، مما يضمن دقة البيانات التي يتلقاها PLC أو DCS الخاص بك.

• مقاومة درجات الحرارة القصوى: مصمم للعمل بشكل موثوق به في بيئات تتراوح من -51 درجة مئوية إلى +177 درجة مئوية، وهو أمر بالغ الأهمية لتركيبات الغلاف القريبة من المحمل في التوربينات الكبيرة.

• تقنية موصل ClickLoc™: يتضمن موصلًا محوريًا مصغرًا آمنًا من ClickLoc™، والذي يقاوم الانفصال بسبب الاهتزاز الميكانيكي، وهي نقطة فشل شائعة في المستشعرات الرديئة.

• سلامة ختم FluidLoc®: يتميز بختم غلاف مسبار متقدم لمنع دخول سوائل العملية إلى المستشعر، مما يضمن التشغيل طويل الأمد حتى في الأجواء الزيتية أو عالية الرطوبة.

• حصانة EMI/RFI: تم تصميم المسبار بتدريع قوي، ويحافظ على وضوح الإشارة حتى في البيئات الكهربائية عالية الضوضاء النموذجية للمصانع الصناعية الكبيرة.

المواصفات الفنية

شرح تكوين النموذج

يعد رقم الجزء 330101-00-24-10-02-00 خريطة طريق دقيقة للتصميم الميكانيكي والكهربائي للمسبار:

• 330101: المعرف الأساسي لمسبار التقارب 3300 XL 8 مم.

• 00: تكوين الخيوط قياسي.

• 24: طول علبة غير مسنن محدد، ضروري للوصول إلى الفجوة الصحيحة في أجهزتك.

• 10: الطول الإجمالي للنظام (1.0 متر)، معاير للحفاظ على مقاومة الحلقة.

• 02: واجهة الموصل (محوري مصغر ClickLoc™).

• 00: اعتماد الوكالة/تصنيف المنطقة الخطرة (قياسي).

التطبيقات النموذجية

• أجهزة إشراف التوربينات (TSI): أساسية لمراقبة الاهتزاز الشعاعي للتوربينات البخارية والغازية.

• استقرار الضاغط: اكتشاف اختلال توازن الدوار أو حالات الاندفاع في الضواغط الطاردة المركزية.

• المحركات الصناعية الكبيرة: مراقبة تآكل المحامل وحركة خط مركز العمود.

• مضخات العملية: ضمان صحة هيكلية طويلة الأمد في حلقات سوائل العمليات الحرجة.

• الصيانة التنبؤية: تغذية بيانات عالية الجودة في برنامج System 1 أو برامج التشخيص التابعة لجهات خارجية لمنع الفشل الكارثي.

توافق النظام

هذا المسبار مخصص للاستخدام داخل حلقة محول التقارب 3300 XL. وهو متوافق تمامًا مع جميع أجهزة Proximitors وكابلات التمديد الحالية من 3300 XL. كما أنه يعمل كبديل قوي ومتوافق مع الإصدارات السابقة للعديد من تطبيقات مسبار التقارب القديمة من Bently Nevada. تأكد دائمًا من أن طول النظام (المسبار + الكابل + Proximitor) يتطابق مع معايرتك الأصلية للحفاظ على الخطية في القياس.

إرشادات التثبيت

1. التركيب: تأكد من أن كتيفة التركيب صلبة وأن الفتحة ملولبة بشكل صحيح. تجنب الإفراط في الشد لمنع تشوه الغلاف.

2. التحقق من الفجوة: استخدم مقياس سمك لتحقيق الفجوة المستهدفة (-9.0 VDC). تحقق من هذا الجهد عند كتلة الأطراف بعد أن تصل الآلة إلى درجة حرارة التشغيل.

3. الدرع: قم بتوجيه جميع الكابلات المحورية عبر قنوات مؤرضة. حافظ على المسارات على بعد 15 سم على الأقل من كابلات التيار المتردد عالية الطاقة للقضاء على التداخل الكهرومغناطيسي.

4. الصيانة: افحص الموصل بانتظام بحثًا عن علامات الرطوبة أو التآكل لضمان بقاء قفل ClickLoc™ آمنًا.

مزايا المنتج

عند شراء قطع غيار الأتمتة الصناعية من Maxwell PLC، فإنك تختار الجودة التي تمنع التوقف. تظهر مجسات Bently Nevada الأصلية مقاومة فائقة لانجراف الإشارة مقارنة بالنسخ المقلدة. من خلال الاعتماد على مصدر معتمد، فإنك تضمن أن منطق الحماية الخاص بك مدعوم بمستشعرات لا يتم تشغيلها إلا عند الضرورة، مما يلغي تعطل الآلة "غير الضروري" المكلف ويوفر البيانات الدقيقة التي يحتاجها مهندسو لتجربة أداء المعدات.

معلومات الطلب

نحتفظ بالموديل 330101-00-24-10-02-00 في المخزون لتلبية متطلبات الصيانة الفورية. للحصول على سعر 330101-00-24-10-02-00 تنافسي أو لجدولة شحنات بالجملة لإصلاح المصنع، اتصل بقسم المبيعات لدينا. نحن نقدم وثائق شفافة وأوقات تسليم موثوقة.

اللوجستيات والشحن

صحة معداتك هي أولويتنا، بدءًا من عملية الشحن. يتم تغليف كل مسبار في عبوة صناعية احترافية مضادة للكهرباء الساكنة. تعمل هذه الحاوية المتخصصة على تبديد الكهرباء الساكنة وحماية طرف المسبار الحساس من الصدمات والاهتزاز والرطوبة أثناء النقل الدولي، مما يضمن وصوله جاهزًا للتشغيل الفوري.

لماذا تختار ماكسويل بي إل سي (Maxwell PLC)

بخبرة عميقة في الصناعة تمتد لثلاثين عامًا، تعد ماكسويل بي إل سي أكثر من مجرد مورد؛ نحن شريكك التقني. لقد أقمنا علاقات متينة مع كبرى الشركات المصنعة للأتمتة في العالم، مما يتيح لنا ضمان أن كل مكون تستلمه أصلي بنسبة 100%. نقوم بإجراء فحوصات وظيفية قبل الشحن ويمكننا تقديم تقارير أداء كاملة عند الطلب، لضمان أن الجزء الذي تقوم بتثبيته سيعمل تمامًا كما هو متوقع.

الأسئلة المتكررة

• هل هذا مستشعر Bently Nevada أصلي؟

  نعم، نحن نوفر فقط قطع غيار Bently Nevada الأصلية بنسبة 100% مع إمكانية التتبع الكاملة.

• هل الموديل 330101-00-24-10-02-00 متوفر في المخزون؟

  نعم، هذا النموذج هو عنصر أساسي نحتفظ به في مستودعاتنا للتسليم السريع.

• هل يمكنني استخدام هذا كبديل لمسبار سلسلة 3300 الأقدم؟

  نعم، تم تصميم سلسلة 3300 XL لتوافق واسع مع الإصدارات السابقة مع أنظمة مراقبة التقارب القديمة.

• هل توفرون الشحن العالمي؟

  نعم، لدينا خبرة واسعة في شحن الأجزاء بالغة الأهمية حول العالم.

• كيف أضمن أن هذا يتطابق مع نظامي؟

  تحقق من علامة معايرة Proximitor الخاصة بك؛ ستحدد الطول الإجمالي المطلوب للنظام (على سبيل المثال، 1.0 متر).

• هل تتوفر خصومات على الكميات؟

  نعم، اتصل بمكتب مبيعاتنا للحصول على أسعار متدرجة مصممة خصيصًا لمتطلبات صيانة مصنعك.

• هل يمكنكم تقديم دعم التركيب؟

  يمتلك فريقنا الفني 30 عامًا من الخبرة الميدانية وهو متاح للمساعدة في استكشاف الأخطاء وإصلاحها ودمج الأنظمة.

• لماذا يعتبر موصل ClickLoc™ مهمًا جدًا؟

  يمنع فقدان الإشارة بسبب الاهتزاز، وهو أمر بالغ الأهمية في بيئات التوربينات عالية السرعة.

• ما هي الوثائق المقدمة مع الطلب؟

  نحن نرفق جميع شهادات التصدير والمنشأ اللازمة مع كل شحنة.

• ماذا يحدث إذا تعرض جزء للتلف أثناء النقل؟

  عبوتنا الاحترافية تجعل هذا أمرًا نادرًا للغاية، لكننا نقدم تأمينًا كاملاً لراحة بالك.
