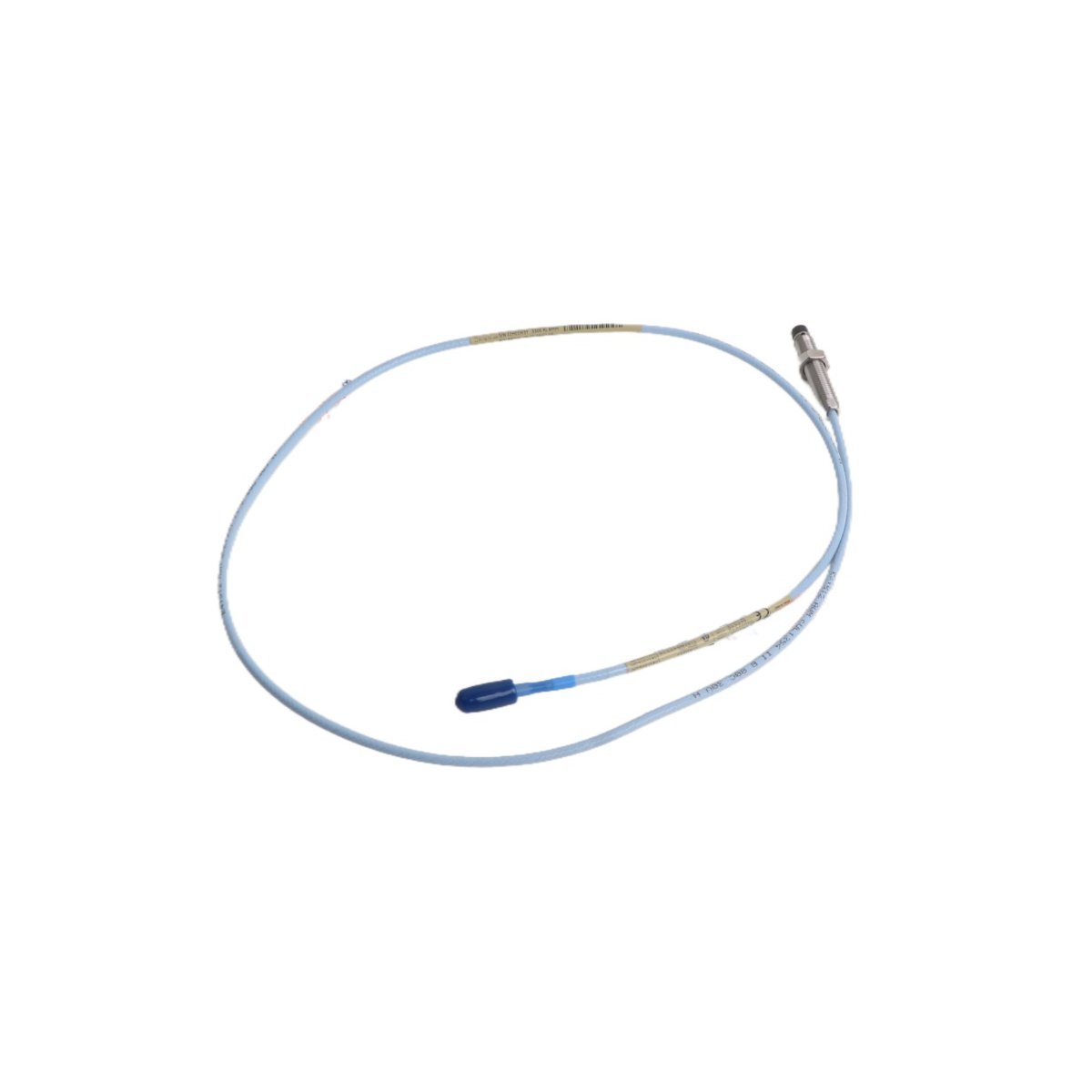

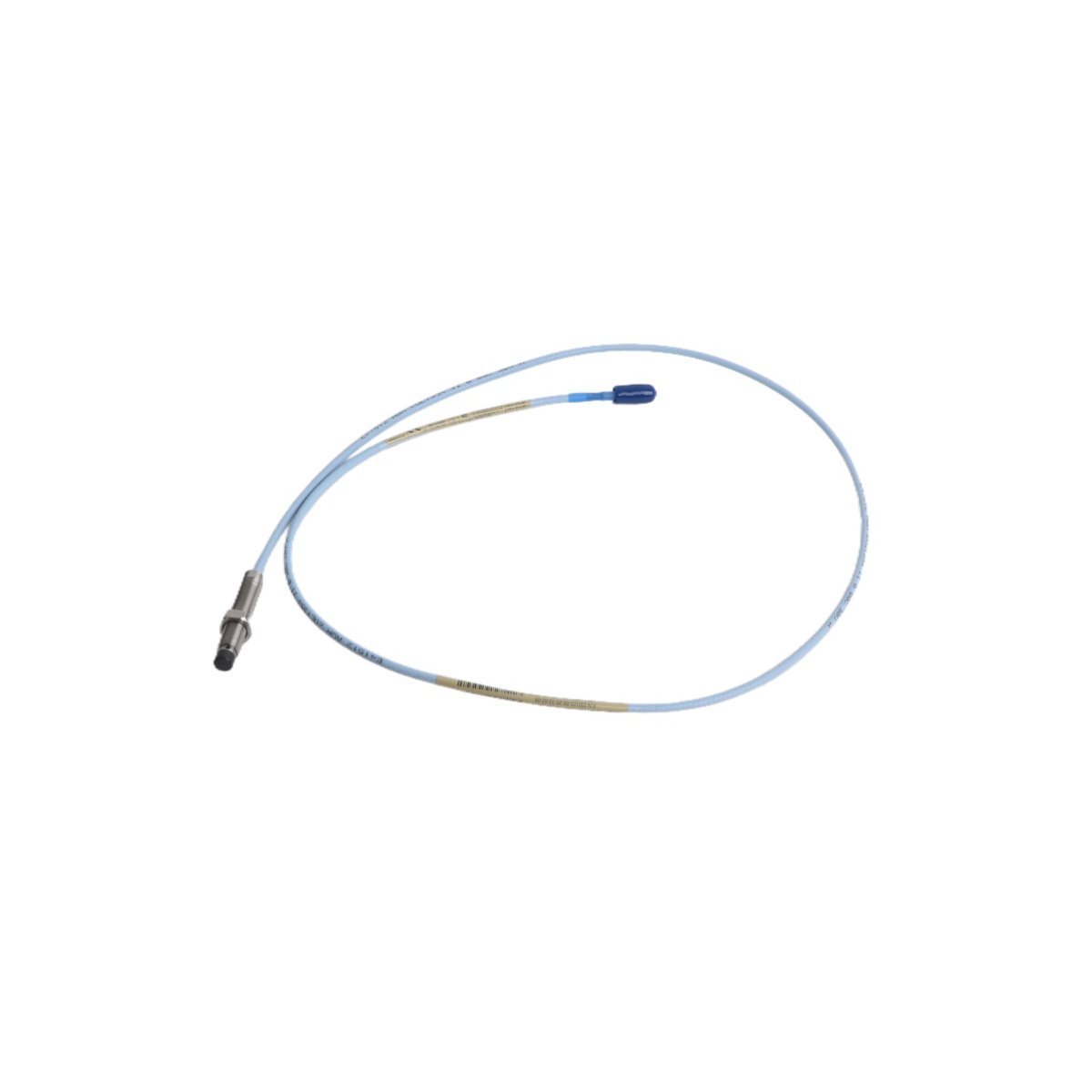

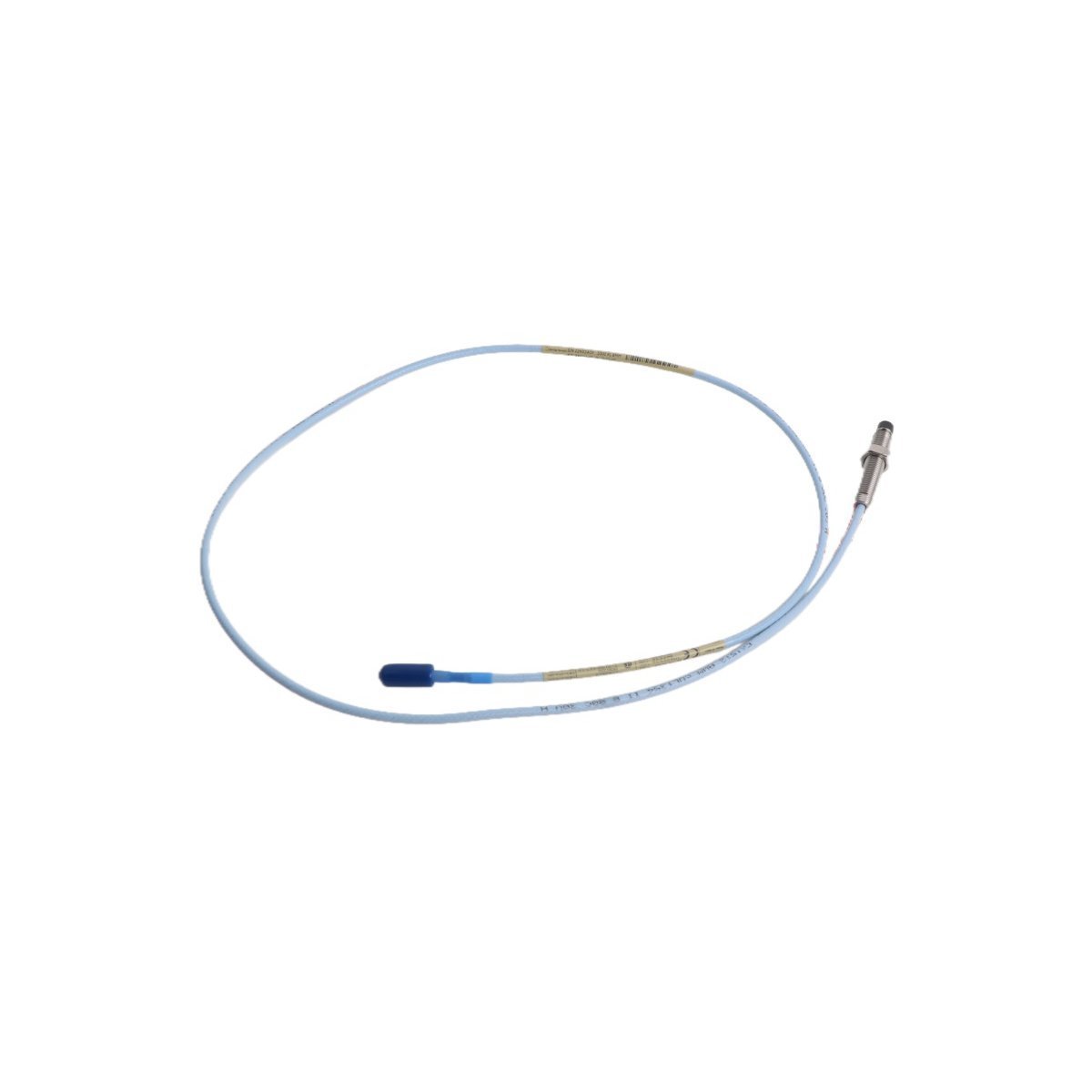

يعتبر Bently Nevada 330101-00-20-10-12-05 بمثابة مسبار التقارب 330101 الأساسي المستخدم لإجراء قياسات الإزاحة والاهتزاز غير المتصلة عبر منصات نظام حماية الآلات 3500. يحوّل هذا المسبار حركات العمود الميكانيكية ذات المستوى المجهري إلى متغيرات جهد كهربائي مقابلة تتم معالجتها باستمرار بواسطة وحدات أجهزة المراقبة.

ترتيب لاحقة المتغير

• 330101: 3300 XL 8 mm مسبار تقارب، 3/8-24 UNF خيط

• -00: خيار طول غير ملولب (0.0 بوصة)

• -20: خيار الطول الكلي للغلاف (2.0 بوصة)

• -10: خيار الطول الإجمالي (1.0 متر / 3.3 قدم)

• -12: موصل محوري مصغر بنظام نقر مع واقي موصل مقاوم للسوائل

• -05: خيار موافقة الوكالة (شهادات مناطق خطرة متعددة، ATEX / IECEx / CSA سلامة جوهرية)

شبكة معلمات الهندسة

ديناميكيات الدوار وقمع التداخل

تعتمد بنية المحول بقطر 8 مم على قياس مسبار تيار إيدي الدقيق لمراقبة أنماط الاهتزاز الديناميكية. تتطلب إجراءات التحقق الميداني التحقق الدقيق من جهد الفجوة (أهداف -10 فولت تيار مستمر) الذي يمثل المركز الهندسي المحدد لنافذة الجهد الخطي. عند تخطيط الترتيبات عالية الكثافة لتحليل ديناميكيات الدوار متعدد المستويات، يجب على الفنيين الميدانيين الالتزام بحدود التباعد الدنيا لضمان قمع التداخل المطلق. تشوه المجالات الكهرومغناطيسية المتداخلة غير المحمية بين الرؤوس المجاورة منحنى الحث وتفسد منطق المراقبة.

قائمة محتويات المجموعة القياسية

• 1 × مسبار تقارب Bently Nevada 330101-00-20-10-12-05

• 1 × موصل محوري مصغر مدمج بنظام نقر

• 1 × غطاء واقي للموصل مقاوم للسوائل مُثبت من المصنع

• 1 × دليل مرجعي للتركيب مع رسومات تحكم معتمدة

مواصفات التركيب المادي

• فحوصات محاذاة الخيط: أدخل الغلاف الملولب في الحامل يدويًا وقم بتدويره للتحقق من التداخل النظيف قبل إحكام عزم الدوران باستخدام مفتاح الربط.

• إعداد المركز الكهربائي: اضبط الموضع المكاني لرأس المسبار بالنسبة للعمود المستهدف حتى يتتبع خرج المستشعر إلى -10 فولت تيار مستمر.

• توجيه مجرى الكابلات في الميدان: احمِ الكابل المحوري بطول 1.0 متر داخل مسارات مجاري كابلات فولاذية مخصصة للتخفيف من التآكل وتدهور الإجهاد الحراري.

• منطق إنهاء الدرع: قم بتأريض الطبقة الخارجية للدرع المحوري بدقة عند جانب حاوية Proximitor للقضاء على تسرب التيار عبر شبكات التأريض.

تفاصيل الإرسال واللوجستيات

• إطار الشحن: 2-7 أيام عند الانتهاء من الدفع

• شركة الشحن: يتم الشحن عالمياً باستخدام خيارات الشحن الجوي الممتازة عبر DHL أو FEDEX أو UPS.

• إجراءات الحماية: مغلف في عبوات صناعية مقاومة للكهرباء الساكنة ومُعدّة للحماية من السقوط وعزل الدرع الساكن أثناء النقل.

الأسئلة الشائعة حول نظام المحول

• ما هي المعلمة الكهربائية المحددة التي تشير إلى معايرة فجوة المسبار بشكل صحيح؟

  تتطلب معايرة المجال الكهربائي ضبط موضع المستشعر حتى يقرأ جهد التيار المستمر الخام عند جهاز Proximitor -10 فولت تيار مستمر، مما يؤمن نقطة المنتصف الدقيقة لمنطقة الإزاحة الخطية.

• هل يمكن تبديل مكون مسبار التقارب هذا أثناء تشغيل جهاز مراقبة الآلات؟

  نعم، المسبار عبارة عن محول سلبي ويمكن فصله عن وصلة الكابل أثناء التشغيل. ومع ذلك، فإن الانخفاض المفاجئ في الجهد سيؤدي إلى تشغيل إنذارات الرف إذا لم يتم ضبط أقفال التجاوز.

• كيف يؤثر استهداف ركائز معدنية بديلة على عامل المقياس في المصنع؟

  تمت معايرة حلقة تيار إيدي الداخلية حصريًا لأهداف فولاذ AISI 4140. يؤدي اختبار معادن بديلة إلى تغيير خصائص التدفق المغناطيسي، مما يؤدي إلى أخطاء كبيرة في حساب المقياس.

• ما هي الحماية الصناعية المحددة التي يوفرها اللاحقة -12 للوصلة الطرفية؟

  تشير اللاحقة -12 إلى واقي موصل متخصص يحيط بواجهة النقر، مما يمنع دخول السوائل من زيت التشحيم أو الرطوبة أو الأبخرة الكيميائية العدوانية.

• هل تسحب وحدة الأجهزة هذه تيار تشغيل مباشر من اللوحة الخلفية لرف المراقبة؟

  لا، المسبار لا يحتوي على مكونات كهربائية نشطة. إنه يعمل كحمل تفاعلي سلبي يتم تشغيله بالكامل بواسطة جهد إثارة عالي التردد يولد بواسطة مستشعر Proximitor الخارجي.

• ما هو التباعد المادي الإلزامي لضمان القمع الكامل للتداخل بين المسابير؟

  يجب أن تحافظ المسابير على مسافة مادية دنيا تعادل ثلاثة أقطار للرأس على الأقل من أي مسبار مجاور أو معدن هيكلي غير متوقع للحفاظ على سلامة المجال المغناطيسي.

• ما هي مشكلة الأداء التي تحدث إذا تم تعديل الطول الكلي للكابل خارج المواصفات؟

  يتطلب النظام طولًا إجماليًا مطابقًا يبلغ 5.0 متر أو 9.0 متر. يؤدي قطع الكابلات أو تمديدها بشكل عشوائي إلى اختلال معاوقة الحلقة المضبوطة، مما يبطل عامل المقياس الخطي البالغ 7.87 فولت/ملم.

• ما هي الحدود الفيزيائية لدرجة الحرارة التي تحكم رأس المسبار والسلك الداخلي؟

  تم تصنيف بنية رأس 8 مم والكابل المحوري المطابق لتحمل ظروف ميدانية تتراوح من حد أدنى -51 درجة مئوية إلى حد أقصى +177 درجة مئوية.
