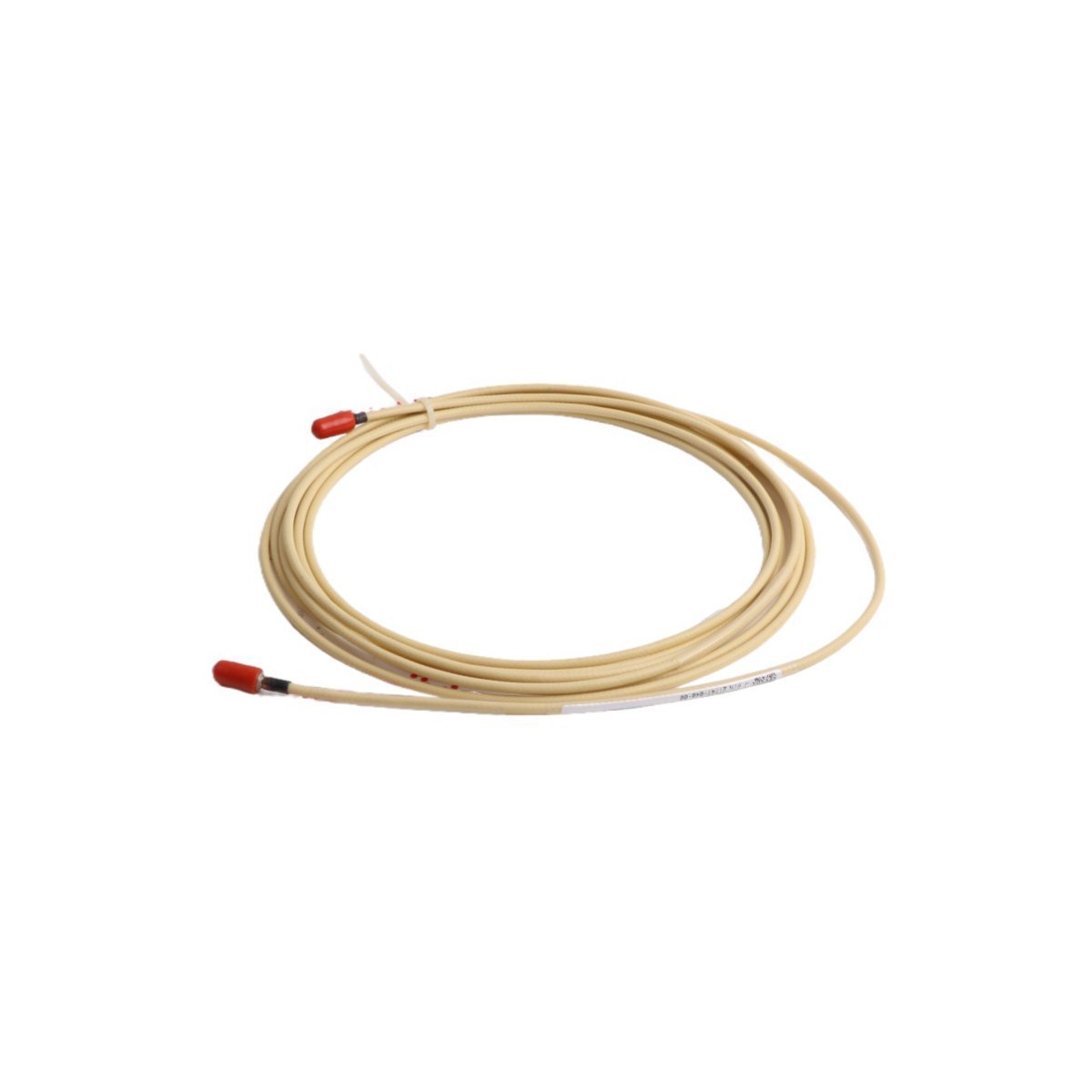

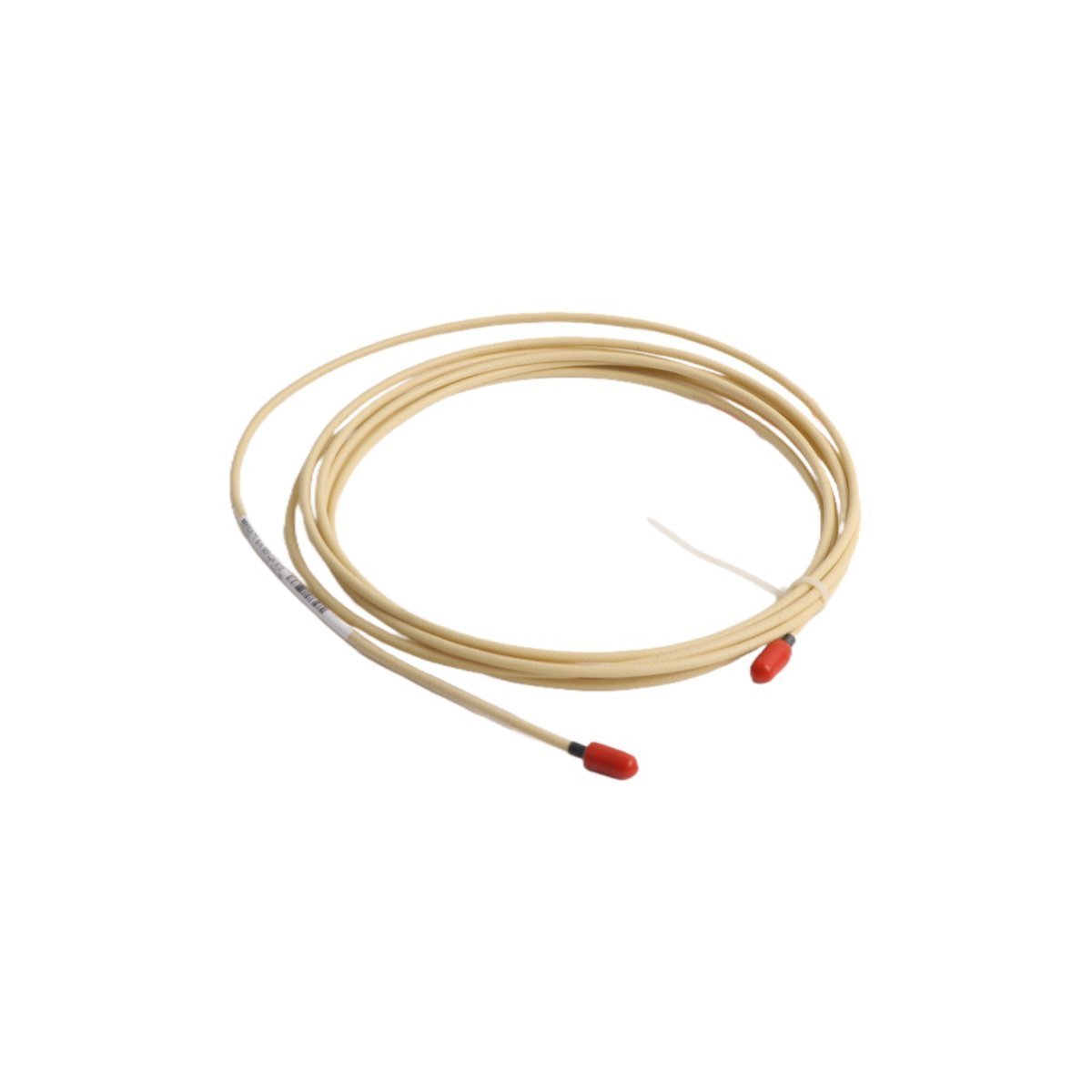

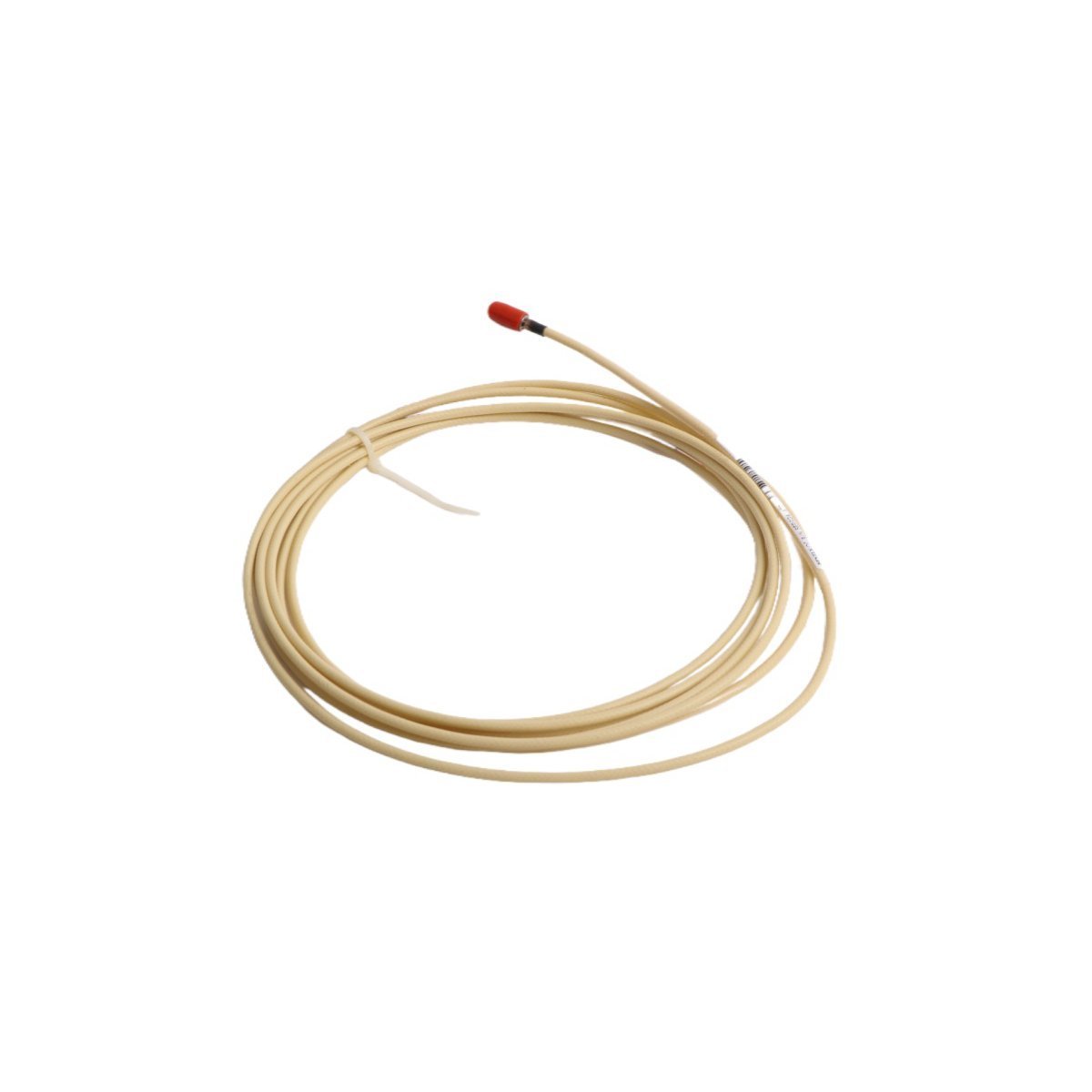

يعمل الكابل Bently Nevada 21747-040-00، والمصنف أيضًا كـ كابل تمديد 21747-040-00، كمكون مادي مخصص لنقل الإشارة بين مجسات القرب وأجهزة استشعار التقارب Proximitor داخل أنظمة المراقبة 3300.

مصفوفة تكوين الكابل

يستخدم كابل التمديد من السلسلة 21747 واجهة محورية قياسية للحفاظ على استمرارية الإشارة. يشير المعرّف "-040" إلى طول محدد يبلغ 4.0 أمتار، بينما يشير اللاحقة "-00" إلى البناء القياسي بدون درع. يضمن هذا التكوين مطابقة المعاوقة بين المحول ووحدة معالجة الإشارة.

المواصفات الفيزيائية والكهربائية

ديناميكية الدوار وسلامة الإشارة

يعد استخدام كابل التمديد 21747 ضروريًا للحفاظ على سلامة قياسات ديناميكية الدوار. يعتمد قياس مسبار التيار الدوامي الدقيق على أن يكون الطول الكلي للنظام (المسبار + كابل التمديد) مطابقًا تمامًا لما هو محدد في منحنى المعايرة. ستؤدي الانحرافات عن الطول المعاير إلى تحولات في الطور وأخطاء في الحجم. يتم الحفاظ على قمع التداخل عبر البناء المزدوج الكابل المحمي، مما يضمن بقاء إشارات الاهتزاز عالية التردد معزولة عن التداخل الكهرومغناطيسي الموجود في البيئات الصناعية.

المحتويات عند الطلب

• كابل تمديد 21747-040-00 (4.0 م)

• أغطية حماية الموصل

• وثائق التعليمات القياسية

إجراءات التركيب الميداني

• نظف جميع أسطح الموصلات بمذيب معتمد قبل التوصيل لمنع توهين الإشارة.

• شد الموصلات المحورية يدويًا حتى تصبح ثابتة؛ لا تستخدم الكماشة لمنع تشوه غلاف الموصل.

• ثبت الكابل على طول الغلاف الميكانيكي باستخدام مشابك معزولة، مع الحفاظ على نصف قطر انحناء لا يقل عن 50 مم.

• تأكد من أن مسار الكابل لا يتقاطع مع قنوات الطاقة العالية لتجنب الضوضاء المستحثة على حلقة المستشعر.

• تحقق من استمرارية بين المستشعر وطرف الشاشة بعد التركيب لضمان عدم حدوث أي كسور في الدرع أثناء السحب.

اللوجستيات

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• يتم تأمين الوحدات داخل عبوات صناعية مضادة للكهرباء الساكنة لمنع تلف المسامير المحورية الحساسة والمواد العازلة.

الأسئلة المتكررة

• هل يمكن استخدام هذا الكابل مع مجسات غير من Bently؟ يتم ضمان مواصفات الأداء فقط عند استخدامها مع أنظمة محولات التقارب المتوافقة من سلسلة 3300.

• هل الموصل مقاوم للماء؟ تم تصميم الموصلات لتكون مقاومة للعوامل الجوية عند توصيلها بشكل صحيح، ولكنها غير مصنفة للغمر الكامل.

• ما هو تأثير تشابك الكابل؟ يؤدي التشابك إلى تدهور العازل، مما يغير المعاوقة المميزة ويسبب تشويش الإشارة.

• هل يمكنني تقسيم هذا الكابل؟ يحظر التقسيم منعًا باتًا، لأنه يؤدي إلى عدم استمرارية المعاوقة والانعكاسات.

• لماذا يتضرر الموصل المركزي غالبًا؟ يؤدي الشد الزائد أو لف الموصل أثناء التوصيل غالبًا إلى قص الدبوس المركزي.

• هل الدرع مؤرض؟ يجب تأريض الدرع فقط في طرف الشاشة لتجنب تيار الحلقة الأرضية.

• هل يؤثر الطول على جهد الفجوة؟ تتغير السعة الكلية للنظام مع الطول، مما يؤثر بشكل مباشر على معايرة جهد الفجوة المستهدفة -10 VDC.

• هل يمكنني ترك الطرف غير المستخدم مكشوفًا؟ يجب تغطية الموصلات لمنع الأكسدة ودخول الرطوبة.
