صحيفة بيانات هيكل بنتي نيفادا 21000-16-05-00-094-03-02

Bently Nevada

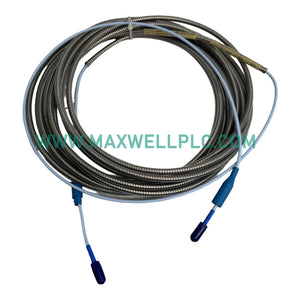

21000-16-05-00-094-03-02 Bently Nevada 21000 Series Proximity Probe Housing Assembly

SKU: 21000-16-05-00-094-03-02

In Stock

الأبعاد: 8.5 × 8.5 × 30.5 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

Tags : 21000, 24701, Bently Nevada 21000, Bently Nevada 3300 XL, Proximity Probe Housing Assemblies, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لوضع محول الطاقة بدقة في أنظمة المراقبة الميكانيكية، يوفر Bently Nevada 21000-16-05-00-094-03-02 (مجموعة غلاف مجس القرب 21000-16-05-00-094-03-02) تنفيذًا ماديًا مباشرًا لإيواء مجسات التيار الدوامي في الآلات الصناعية.

مصفوفة تكوين النموذج

21000: النموذج الأساسي (مجموعة غلاف مجس القرب)
16: تكوين مجس 3300 XL 8 مم
05: طول المجس 0.5 متر (20 بوصة)
00: غير محدد/غير مطلوب
094: طول علبة المجس (بزيادات قدرها 0.1 بوصة)
03: مجموعة ملحقات الأجهزة (قابس NPT 3/4-14، مخفض NPT 1/2-14، مقبض إحكام الكابل)
02: خيط التثبيت NPT 3/4-14

المواصفات الفنية

المعلمة	المواصفات
النموذج	21000-16-05-00-094-03-02
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	1.08 كجم
أبعاد الشحن	8.5 × 8.5 × 30.5 سم
درجة حرارة التشغيل	-51 إلى +177 درجة مئوية
استهلاك الطاقة	غير فعال (غير متوفر)
خيط التثبيت	NPT 3/4-14
توافق المجس	3300 XL 8 مم

المراقبة الميكانيكية ومحاذاة محول الطاقة

تعمل مجموعة الغلاف هذه كواجهة ميكانيكية لمعايرة مجس التيار الدوامي. من الضروري ضبط العمق بدقة داخل علبة الجهاز للحفاظ على التحقق من جهد الفجوة ضمن نطاق -10 VDC المستهدف لأنظمة 3300 XL. يضمن التثبيت الصحيح قياسات ديناميكيات الدوار المستقرة ويمنع تداخل الإشارة المحتمل أو فشل قمع التداخل المتبادل الناتج عن الرنين الميكانيكي لحامل المجس نفسه. يعد ضمان تمركز طرف المجس وتثبيته أمرًا أساسيًا للحفاظ على خطية الإشارة.

معلومات الطلب

1 × مجموعة غلاف 21000-16-05-00-094-03-02
1 × قابس NPT 3/4-14
1 × مخفض NPT 3/4-14 إلى 1/2-14
1 × مجموعة إحكام الكابل (تتضمن حلقات مطاطية لكابلات 1/8-3/16، 1/4-5/16، و 5/16-3/8 بوصة)

إرشادات التثبيت الميداني

تعشيق NPT: استخدم ما لا يقل عن 5 لفات كاملة من الخيوط لجميع وصلات NPT لضمان احتواء الضغط والسلامة الميكانيكية. استخدم مانع تسرب الخيوط المتوافق.
تطبيق عزم الدوران: أحكم ربط الغلاف في علبة الجهاز باستخدام مفاتيح أنابيب قياسية. لا تقم بتطبيق عزم الدوران على واجهة موصل المجس.
إعداد غدة الكابل: حدد حجم الحلقة المطاطية الصحيح من المجموعة المتوفرة ليتناسب مع قطر كابل مجس القرب. تأكد من إحكام ربط صامولة الضغط بشكل كافٍ لتوفير إحكام بيئي.
عمق المجس: اضبط عمق إدخال المجس وفقًا لمتطلبات مراقبة الجهاز المحددة، مع التأكد من بقاء المجس مقفلاً في مكانه بعد ضبط الفجوة.

الأسئلة الشائعة

هل يمكنني استخدام نوع مجس مختلف مع هذا الغلاف؟

تم تحسين هذا الغلاف لمجسات 3300 XL 8 مم. قد يؤدي استخدام مجسات غير محددة إلى المساس بالملاءمة الميكانيكية أو خطية الإشارة الكهربائية.
ما الغرض من المخفض المضمن؟

يسمح مخفض NPT من 3/4 إلى 1/2 بالواجهة مع نقاط دخول حماية الأنابيب أو الكابلات المختلفة الشائعة في الأنابيب الصناعية.
كيف يتم تثبيت المجس في مكانه؟

يستخدم الغلاف آلية قفل داخلية (غالبًا ما تكون ترتيبًا ذو طوق أو صمولة قفل) لتثبيت عمق إدخال المجس بمجرد معايرة الفجوة.
هل الغلاف مصمم لتحمل الضغط؟

تم تصميم الغلاف لتحمل الضغوط المتأصلة في تطبيقات علبة الماكينة؛ ومع ذلك، تأكد من إحكام إغلاق وصلات NPT بشكل صحيح.
هل يوفر مقبض إحكام الكابل تخفيف الضغط؟

نعم، يعمل مقبض إحكام الكابل مع الحلقات المطاطية كختم بيئي وتخفيف للضغط لكابل المجس المحوري.
هل يمكنني تقصير طول علبة المجس في الموقع؟

يتم تحديد طول العلبة في المصنع (094). لا يوصى بتعديل طول العلبة في الموقع لأنه قد يؤثر على السلامة الهيكلية.
ماذا يجب أن أفعل إذا أظهرت خيوط NPT علامات تآكل؟

استخدم مادة تشحيم مناسبة مضادة للتآكل متوافقة مع مادة الغلاف لمنع التآكل أثناء التثبيت.
كم مرة يجب أن أتحقق من فجوة المجس؟

يجب التحقق من الفجوة أثناء التشغيل وبشكل دوري أثناء صيانة الماكينة لضمان بقائها ضمن النطاق الخطي.
