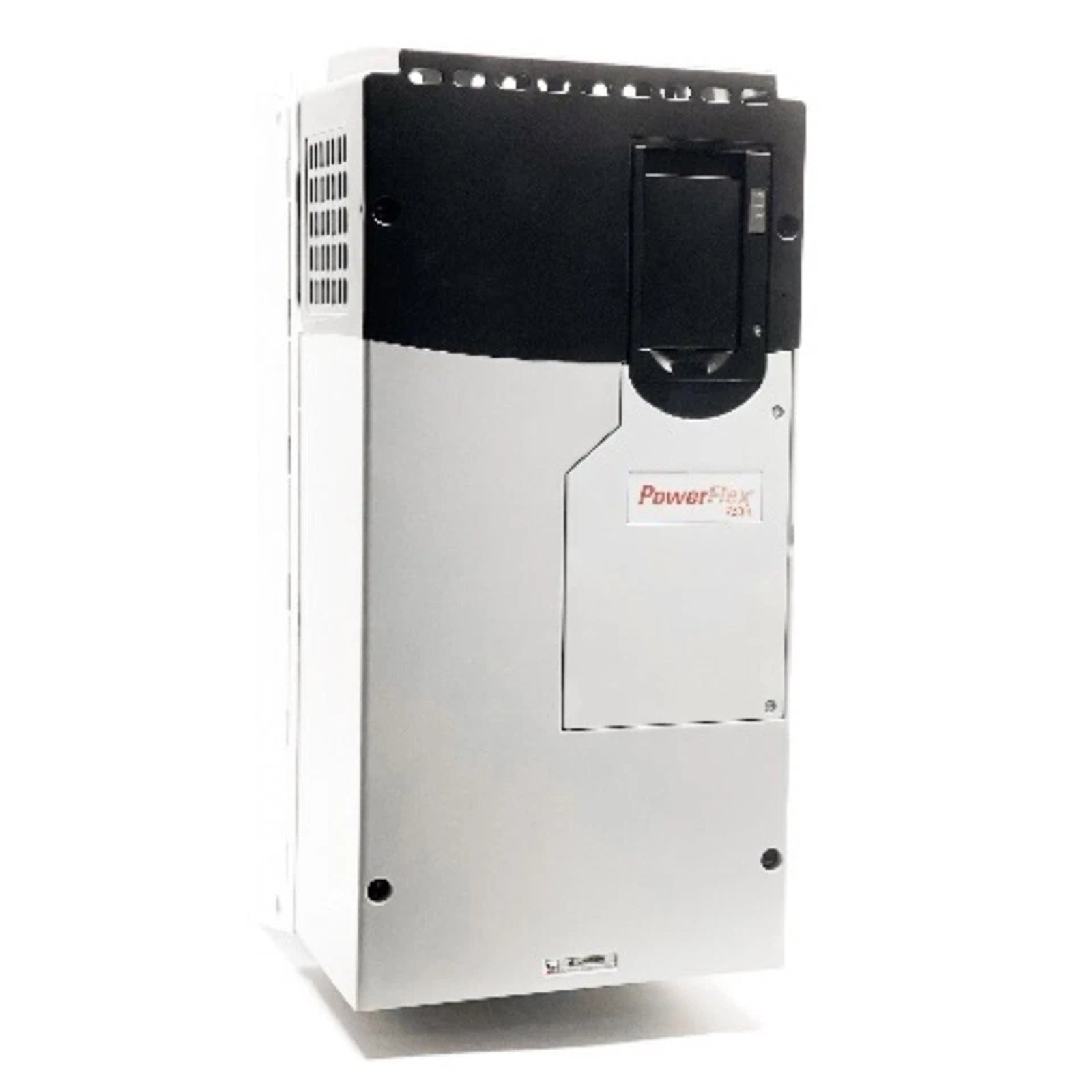

20F1ANC260JA0NNNNN محرك تيار متردد PowerFlex 753 من ألن-برادلي
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تُعد Allen-Bradley 20F1ANC260JA0NNNNN، والتي تحمل أيضًا رقم الفهرس PowerFlex 753 AC Drive، مكونًا ماديًا مخصصًا للتحكم في سرعة وعزم دوران المحرك بتردد متغير داخل شبكات EtherNet/IP المحددة.
بيان تكوين الوحدة المتكاملة
يمثل هذا المكون وحدة متكاملة لتحويل الطاقة، مُحددة تحت المعرف الفهرسي 20F1ANC260JA0NNNNN. بناءً على التوجيهات الهندسية لهذه الفئة من الأجهزة، يمثل السلسلة الأبجدية الرقمية الكاملة للطراز تكوين تجميع ثابت من المصنع يحتوي على معلمات محددة للترشيح، وتصميم التبريد الميكانيكي، وأبعاد الإطار، وإلكترونيات الفرملة الداخلية التي يجب تشغيلها كوحدة تقنية غير قابلة للتجزئة.
مصفوفة مواصفات المحرك
| المعلمة | المواصفات |
| النموذج | 20F1ANC260JA0NNNNN |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 × 40.5 × 17.2 سم |
| درجة حرارة التشغيل | 0 إلى 50 درجة مئوية |
| استهلاك الطاقة | 132 كيلووات تيار متردد / 110 كيلووات تيار مباشر |
| فئة الجهد | 400 فولت تيار متردد، 3 فاز / 540 فولت تيار مباشر |
| التيار الناتج | 260 أمبير |
| نوع الغلاف | IP20 / IP00، NEMA/UL نوع مفتوح |
| حجم الإطار | إطار 6 |
| تصفية التوافق الكهرومغناطيسي (EMC) | مُصفّى (مع تركيب وصلة CM) |
| الفرملة الديناميكية | ترانزستور DB مدمج |
هندسة التحكم بالشبكة
تتعامل لوحة التحكم الداخلية للمحرك مع حلقات التحكم المتغيرة في الوقت الفعلي المقترنة بتنفيذ الشبكة الحتمي عبر روابط EtherNet/IP الخاصة بالمصنع. تسجّل سجلات الاتصال المتغيرات مباشرة إلى المتحكم دون إسقاط تراخيص سرعة الاتصال المطلوبة باللوحة الخلفية. يحافظ هذا التصميم على زمن انتقال أمر يمكن التنبؤ به ويوسّع خيارات كثافة الإدخال/الإخراج القياسية مع البقاء متزامنًا تمامًا مع هياكل توافق تحديث البرامج الثابتة النشطة من Allen-Bradley.
مكونات شحن المخزون
-
1 محرك Allen-Bradley 20F1ANC260JA0NNNNN PowerFlex 753 AC Drive
-
1 نشرة وصلة داخلية مُثبتة في المصنع
-
1 مجموعة من مجموعات الأطراف القابلة للإزالة
توجيهات التخطيط الميداني والتأريض
حدود مساحة التركيب
-
ثبّت غلاف الإطار 6 من النوع المفتوح عموديًا على هيكل لوحة فرعية معدنية صلبة غير معزولة داخل خزانة كهربائية.
-
حافظ على جميع مسافات التخليص المحددة حول مسارات عادم الهواء لتمكين تدفق التبريد بالهواء القسري دون عوائق.
إنهاء الطاقة ومسارات التأريض
-
افصل كابلات الإمداد عالية الجهد 400 فولت تيار متردد عن أي خطوط إشارة تناظرية أو منفصلة منخفضة الجهد داخل ممرات الأسلاك.
-
اربط أحزمة التأريض النحاسية منخفضة المعاوقة مباشرة من كتلة تأريض المحرك إلى قضيب التأريض الواقي المركزي للمنشأة.
الأسئلة الشائعة في الهندسة الفنية
-
ما هي عتبة درجة الحرارة الآمنة للتشغيل القياسي؟
يعمل المحرك ضمن المعلمات الاسمية عبر نطاق بيئي محيطي يتراوح من 0 إلى 50 درجة مئوية.
-
هل يمكن توصيل أو سحب وحدات الفتحات الثانوية أثناء تشغيل طاقة التيار المتردد؟
لا، عمليات التبديل السريع غير مدعومة بالكامل؛ يجب عزل جميع جهود الإدخال الرئيسية وطاقة التحكم الإضافية أولاً.
-
ما هي تقييمات الإخراج لدورات العمل الثقيلة المختلفة؟
توفر الوحدة خرجًا مستمرًا يبلغ 260 أمبير، مما يتيح سعة 132 كيلووات للعمل العادي أو 110 كيلووات للعمل الشاق.
-
ما هي مكونات الفرملة المدمجة في هذه الوحدة؟
يتم تثبيت ترانزستور فرملة ديناميكي (DB) داخلي في المصنع، ولكن يجب إضافة مقاومات ديناميكية خارجية بشكل منفصل.
-
ما هي الحالة الافتراضية لتكوين مكثف الوضع المشترك الداخلي؟
يتم تسليم المحرك مع وصلة CM الداخلية مثبتة بالكامل، بما يتوافق مع تخطيطات نظام الطاقة المؤرض.
-
ما هي معلمات الحجم والكتلة المحددة لحسابات تخطيط الشحن؟
يوفر الجهاز وزنًا إجماليًا يبلغ 6 كجم وقياس حجم مغلف يبلغ 29.5 × 40.5 × 17.2 سم.
-
ما هو تصميم دائرة الإدخال المستخدمة لمرحلة الطاقة الأولية؟
تتميز دائرة الطاقة بهيكل خط إدخال تيار متردد قياسي مع مكونات الشحن المسبق وبدون أطراف تيار مباشر.
-
هل يحتوي هذا التكوين المحدد على شاشة عرض واجهة بشرية مدمجة؟
لا، يأتي هذا التصميم القياسي بفتحة فارغة لا تحتوي على وحدة HIM مدمجة.
