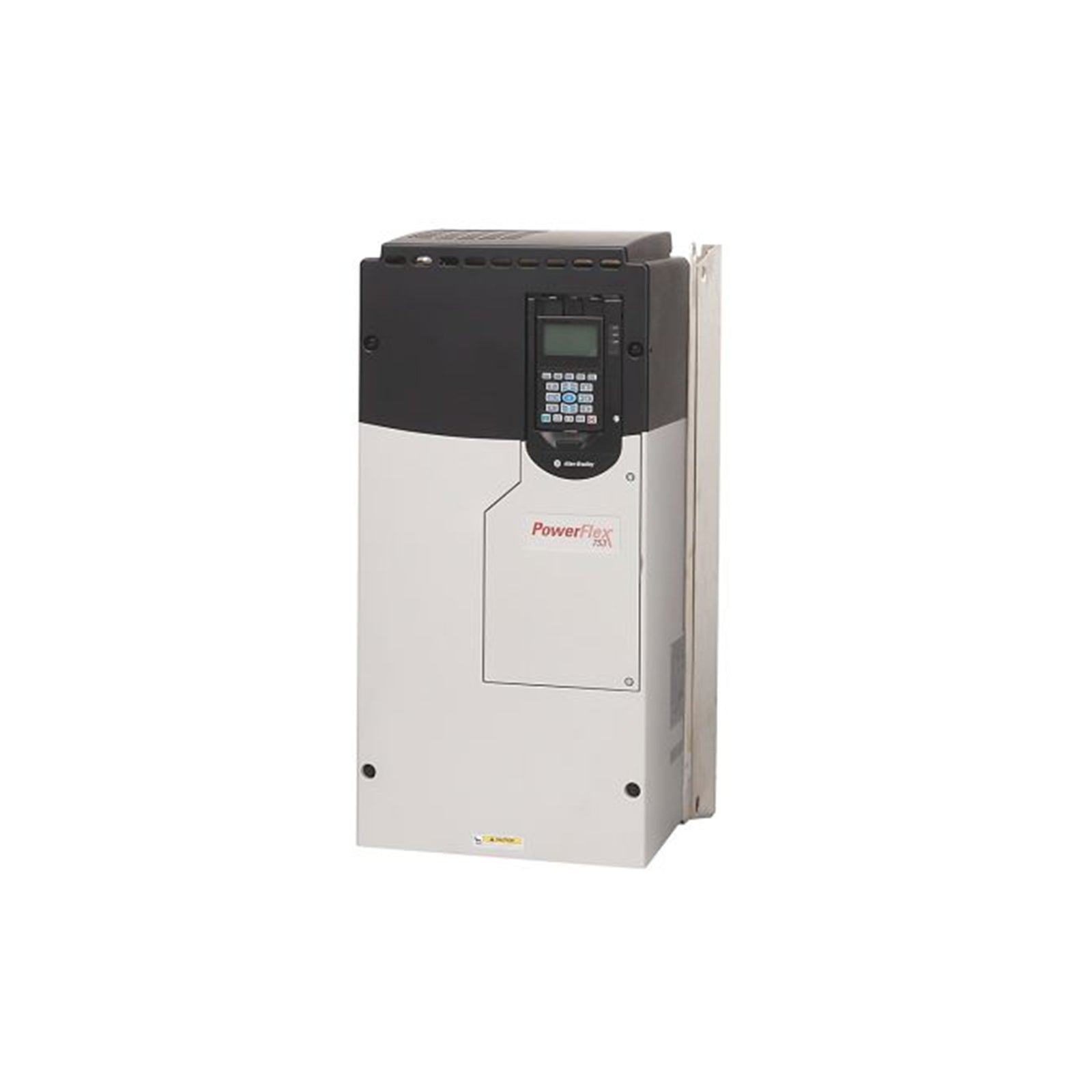

يعمل Allen-Bradley 20F1ANC170JA0NNNNN، المصنف أيضًا باسم محرك التيار المتردد PowerFlex 753، كمكون مادي مخصص للتحكم في سرعة وعزم دوران المحرك بتردد متغير داخل شبكات EtherNet/IP الحتمية.

بيان تكوين المصنع

تشكل هذه الوحدة مجموعة وحدة طاقة متكاملة محددة تحت رمز الكتالوج 20F1ANC170JA0NNNNN. وفقًا لبروتوكولات الهندسة الصارمة لهذا التصنيف الخاص بالأجهزة، تشير السلسلة الأبجدية الرقمية الكاملة إلى بناء مصنع مهيأ مسبقًا يحتوي على خيارات محددة للترشيح والتبريد وحجم الإطار وفئة الجهد الكهربائي التي يجب نشرها وصيانتها كأصل فني غير قابل للتجزئة.

المعايير الفنية

تكامل الشبكة الحتمية

تم تصميم بنية المعالجة الداخلية للحفاظ على مزامنة الاتصالات المستمرة عبر شبكات EtherNet/IP الحتمية. يدعم برنامج تشغيل الفيرموير تعيين المعلمات النشطة للتحكم في السجلات دون تدهور تراخيص سرعة اتصال ناقل اللوحة الخلفية. يضمن ذلك قابلية توسيع كثافة الإدخال/الإخراج عالية السرعة عند تبادل كلمات عزم الدوران والسرعة والتشخيص مع وحدات التحكم الآلية القائمة على Logix مع الالتزام بمصفوفات توافق الفيرموير المحددة.

محتويات العبوة

• 1 محرك Allen-Bradley 20F1ANC170JA0NNNNN PowerFlex 753

• 1 ورقة وثائق للوصلات الداخلية المثبتة في المصنع

• 1 مجموعة كتلة موصل طرفي

إرشادات تركيب الأجهزة

الاتجاه الميكانيكي

• قم بتركيب غلاف الإطار 6 عموديًا على لوحة خلفية صناعية مسطحة وغير اهتزازية.

• حافظ على جميع فجوات الهواء الحرة المحددة من قبل الشركة المصنعة حول الوحدة لتدفق الهواء القسري من الأعلى إلى الأسفل.

توصيل الطاقة والتأريض

• قم بتوجيه جميع موصلات إدخال التيار المتردد ثلاثي الأطوار 400 فولت عبر مسارات تخطيط أنابيب منفصلة بعيدًا عن أسلاك الإشارة ذات الجهد المنخفض.

• قم بتوصيل أشرطة تأريض منخفضة المعاوقة بين هيكل محرك التشغيل وناقل الأرض الواقي المركزي.

الأسئلة الشائعة الهندسية والفنية

• ما هي عتبة درجة الحرارة المحيطة للتشغيل القياسي؟

  يحافظ الجهاز على حدود الأداء التشغيلي ضمن نطاق من 0 إلى 50 درجة مئوية.

• هل يُسمح بتبديل بطاقات الخيارات السريع (hot-swapping) أثناء تشغيل النظام؟

  لا، لا يتم دعم سلوكيات التبديل السريع بشكل صارم؛ يجب تعطيل جميع الفولتيات الأساسية والتحكم أولاً.

• ما هي قدرات الطاقة المحددة في ظل ظروف الحمل المختلفة؟

  تنتج الوحدة 170 أمبير، بما يتوافق مع 90 كيلو واط للتشغيل العادي أو 75 كيلو واط للتشغيل الشاق.

• ما هي خيارات التكوين الداخلية المضمنة لأداء الكبح؟

  يأتي هذا الطراز مُكوّنًا بترانزستور DB داخلي مدمج، على الرغم من أن مقاومات الكبح الديناميكي منفصلة.

• ما هو نوع خيار الواجهة البشرية المدمج في الهيكل الأمامي؟

  يتميز هذا التكوين بلوحة غطاء HIM Blank، مما يعني عدم وجود وحدة واجهة بشرية مدمجة.

• ما هي القيود المادية التي تنطبق على مساحات التركيب وحساب الشحن؟

  يزن المحرك 6 كجم ويتطلب حجمًا فيزيائيًا بمقدار 29.5 × 40.5 × 17.2 سم.

• كيف تعالج الوحدة البيانات عبر ناقل اللوحة الخلفية؟

  يحافظ النظام على معلمات زمن انتقال منخفض لتبادل المعلمات في الوقت الفعلي دون التأثير على تراخيص سرعة الاتصال.

• ما هو نوع تخطيط تأريض الخط المتوقع مع التكوين الافتراضي؟

  تتميز الوحدة بوصلة M مثبتة، مما يعدل دوائر المرشح الداخلية لتحسين الأداء على أنظمة الطاقة المتطابقة.
