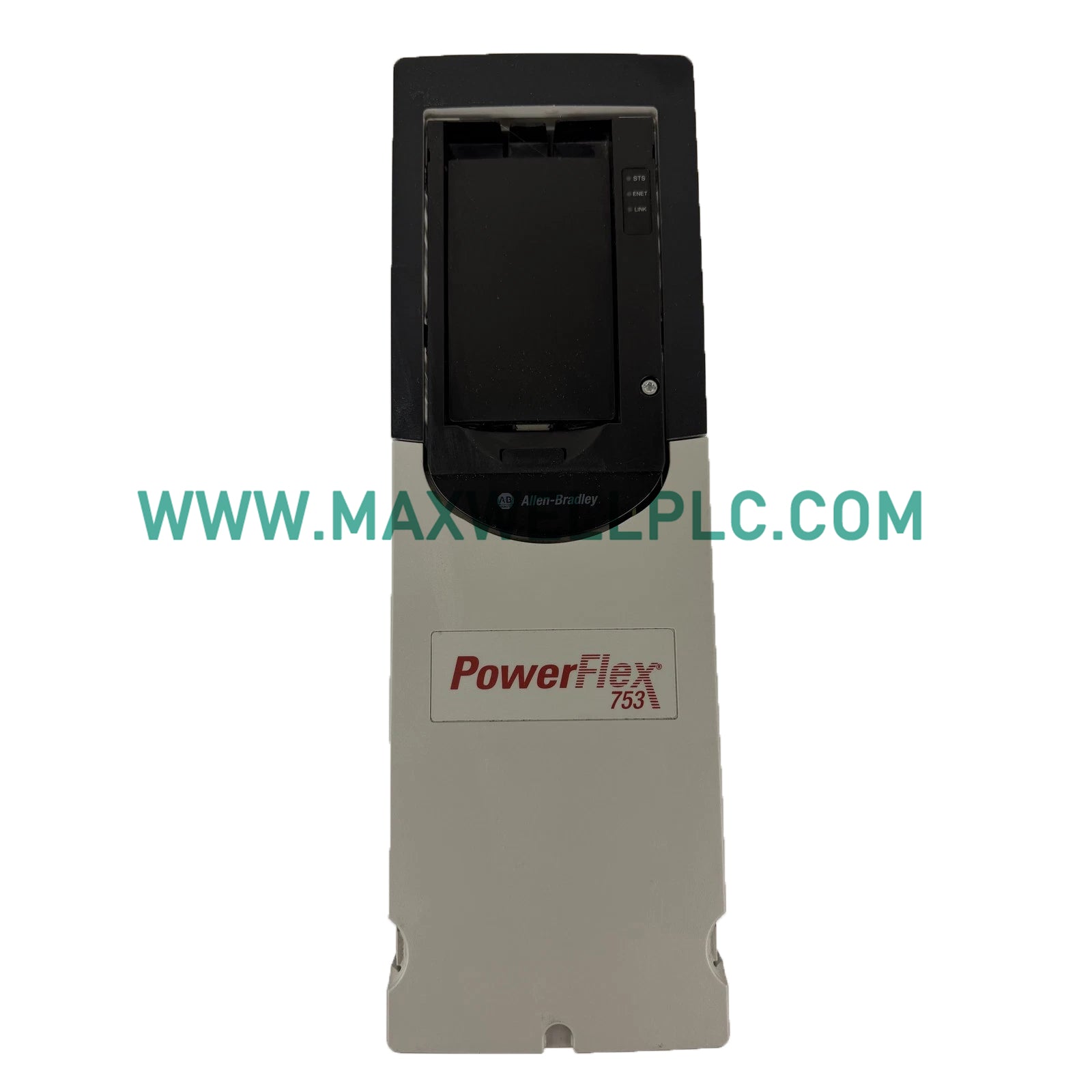

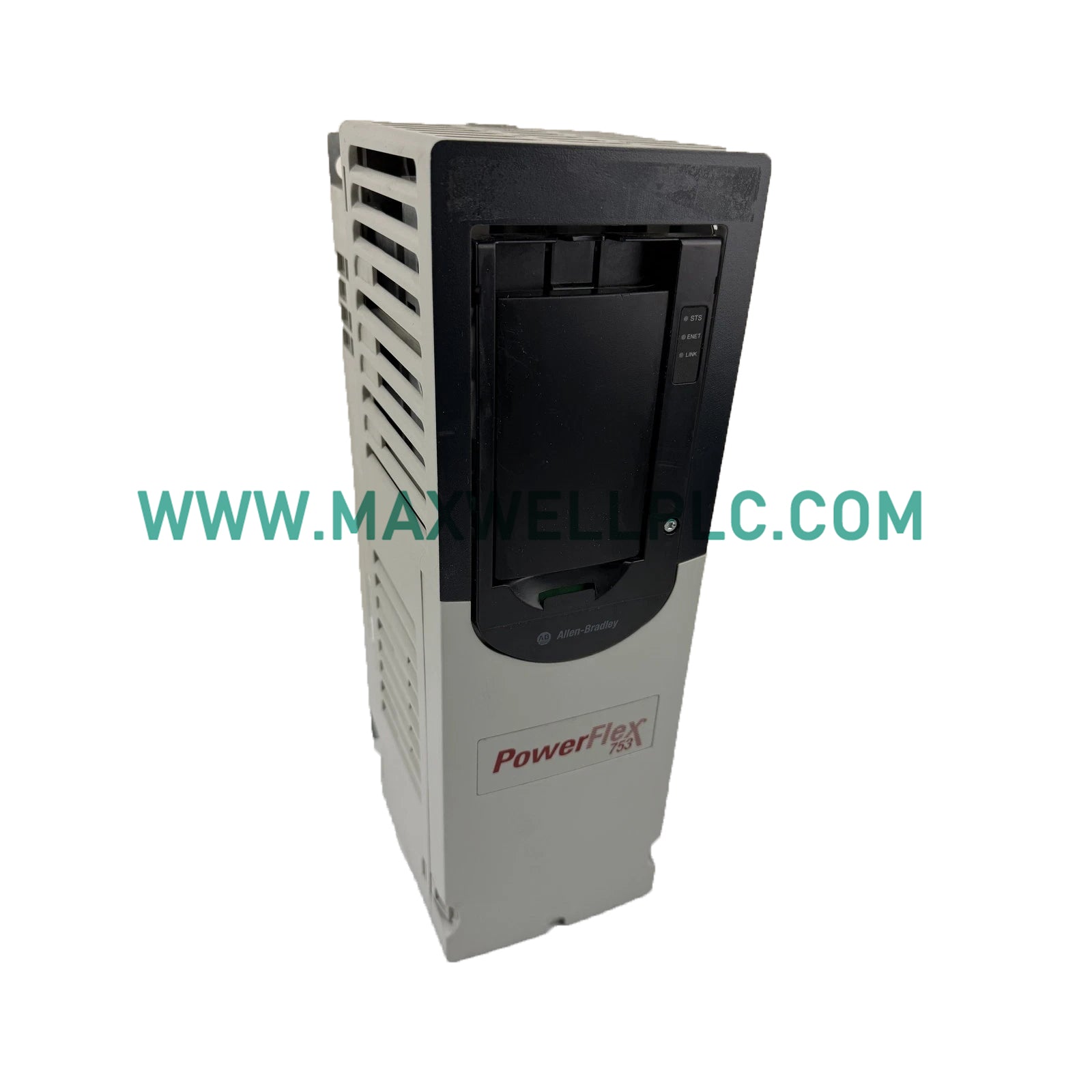

20F11ND034JA0NNNNN محرك تيار متردد Allen-Bradley PowerFlex 753
-
الأبعاد: ٢٩.٥ × ٤٠.٥ × ١٧.٢ سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يُعد Allen-Bradley 20F11ND034JA0NNNNN بمثابة محرك تيار متردد PowerFlex 753 الأساسي المستخدم لتنفيذ تنظيم السرعة وعزم الدوران للمحركات الحثية ثلاثية الأطوار عبر منصات التشغيل الآلي للمصانع.
مجموعة المعلمات الفيزيائية والكهربائية
| المعلمة | المواصفات |
| النموذج | 20F11ND034JA0NNNNN |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 سم × 40.5 سم × 17.2 سم |
| درجة حرارة التشغيل | غير مذكور |
| استهلاك الطاقة | 25 حصان تشغيل عادي / 20 حصان تشغيل شاق |
| تيار الإخراج | 34 أمبير |
| فئة الجهد | 480 فولت تيار متردد، 3 أطوار / 650 فولت تيار مستمر |
| نوع الغلاف | IP20/IP00، NEMA/UL نوع مفتوح |
| حجم الإطار | إطار 3 (متوافق مع سلسلة الإطارات 1...5، 8...10) |
| نوع الحماية | حماية قياسية، تبريد هواء قسري |
| نوع الإدخال | مدخل تيار متردد مع أطراف تيار مستمر، مع شحن مسبق |
| خيارات التصفية | مصفاة، وصلة CM مثبتة |
| الفرملة الديناميكية | ترانزستور DB |
| فتحة الواجهة | فارغة HIM (لا يوجد HIM) |
| الأجهزة المتكاملة | مدخلات/مخرجات مدمجة |
هندسة الشبكة الحتمية وتنفيذ البرامج الثابتة
يتفاعل محرك التردد المتغير مع وحدات المعالجة المضيفة عبر قنوات اتصالات ناقل اللوحة الخلفية عالية السرعة. تتيح الشبكات الحتمية، مثل هياكل EtherNet/IP، تتبع المعلمات في الوقت الفعلي ومزامنة المحرك. يضمن توافق فلاش البرامج الثابتة ملفات تعريف تنفيذ تحكم موحدة عبر هياكل Logix المتصلة، مما يحسن من قابلية توسيع كثافة الإدخال/الإخراج الكلية.
محتوى حزمة المشتريات
-
1 x محرك تيار متردد 20F11ND034JA0NNNNN
-
1 x مجموعة كتلة طرفية للمدخلات/المخرجات المدمجة
إجراءات التثبيت الميداني
-
التوضع الميكانيكي
قم بتركيب هيكل الإطار 3 المفتوح عموديًا داخل لوحة حاوية صناعية واقية لمنع تراكم الغبار. حافظ على مسافات التخليص القياسية لمسارات عادم الهواء القسري.
-
الإنهاء الكهربائي
قم بتوصيل موصلات خط الطاقة بمدخل التيار المتردد أو خطوط ناقل التيار المستمر المشتركة بأطراف التيار المستمر. تحقق من أن الوصلة المشتركة المثبتة مسبقًا تتطابق مع هيكل تأريض شبكة المصنع.
-
قيود الأسلاك
وجّه دوائر إشارة الإدخال/الإخراج المدمجة ذات الجهد المنخفض عبر مسارات مخصصة معزولة عن أسلاك الإدخال والمحرك عالية الطاقة للتخفيف من التداخل الكهرومغناطيسي.
التحقق من البنية التحتية الميدانية
-
هل تهيئة المحرك هذه قابلة للتبديل السريع؟
لا، لا يمكن صيانة جهاز تحويل الطاقة هذا أو فصله أثناء تنشيطه. يجب عزل مصدر التوزيع الرئيسي قبل إجراء صيانة الأطراف.
-
هل يحتوي هذا الطراز على ترانزستور فرملة ديناميكي داخلي؟
نعم، تتضمن هذه الوحدة المحددة ترانزستور فرملة ديناميكي داخلي. تتطلب ملفات تعريف الفرملة الديناميكية عناصر مقاومة إضافية لتبديد الطاقة الخارجية.
-
ما هو تصنيف بيئة الغلاف؟
يتميز هيكل المحرك بتصميم IP20/IP00 NEMA/UL Open Type، والذي يتطلب النشر داخل خزانة تحكم ثانوية للحماية البيئية.
-
هل يمكن لهذا الطراز أن يتفاعل مباشرة مع نظام ناقل تيار مستمر مشترك؟
نعم، يوفر ملف الأجهزة هذا هيكل إدخال تيار متردد جنبًا إلى جنب مع وصلات أطراف وصلة تيار مستمر، مما يتيح النشر ضمن حلقات توزيع ناقل تيار مستمر مركزية مشتركة.
-
كيف يتم استخدام وصلة التصفية الداخلية؟
تقوم الوصلة المثبتة مسبقًا بتوصيل شبكات سعة المرشح الداخلية بالأرض. يجب التحقق من التهيئة مقابل نوع البنية التحتية للتأريض في المصنع.
-
ما هي طريقة التبريد التي يستخدمها هذا التكوين من الإطارات؟
يتم إنجاز إدارة الطاقة الحرارية عبر دورة تبريد الهواء القسري التي تمر مباشرة عبر مجموعة كتلة المشتت الحراري المصنوعة من الألومنيوم الداخلية.
-
كيف يؤثر توافق فلاش البرامج الثابتة على التشغيل؟
يجب أن يتطابق هيكل البرامج الثابتة لوحدة الطاقة الداخلية مع تعريفات الأجهزة لوحدة التحكم المضيفة لتجنب أخطاء تتبع بنية البيانات أثناء وقت التشغيل.
-
ما هو خيار الواجهة المتضمن مع هذه الوحدة المحددة؟
يتم تسليم هذه الوحدة مع HIM Blank، مما يعني عدم تثبيت وحدة واجهة بشرية (Human Interface Module) على اللوحة الأمامية.
