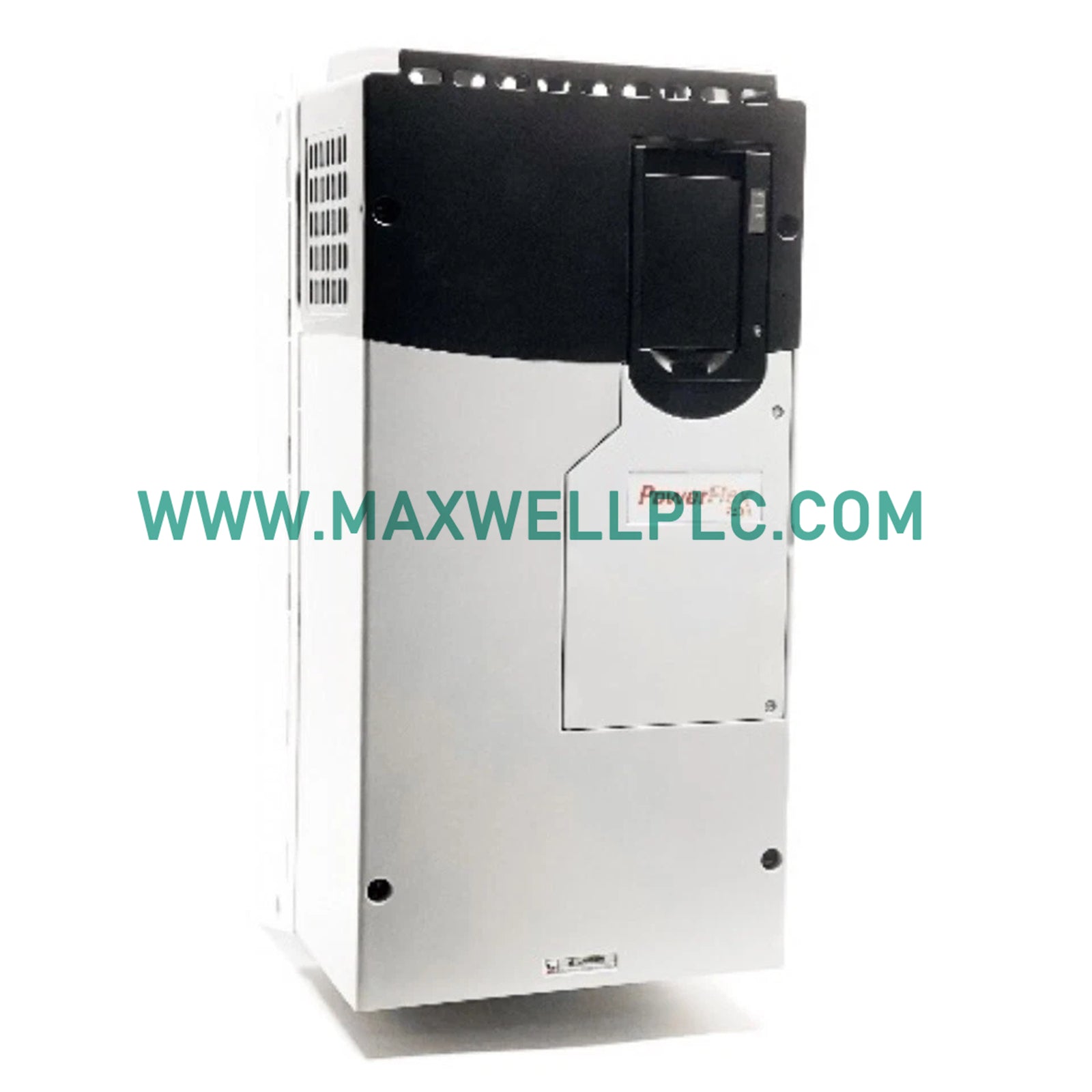

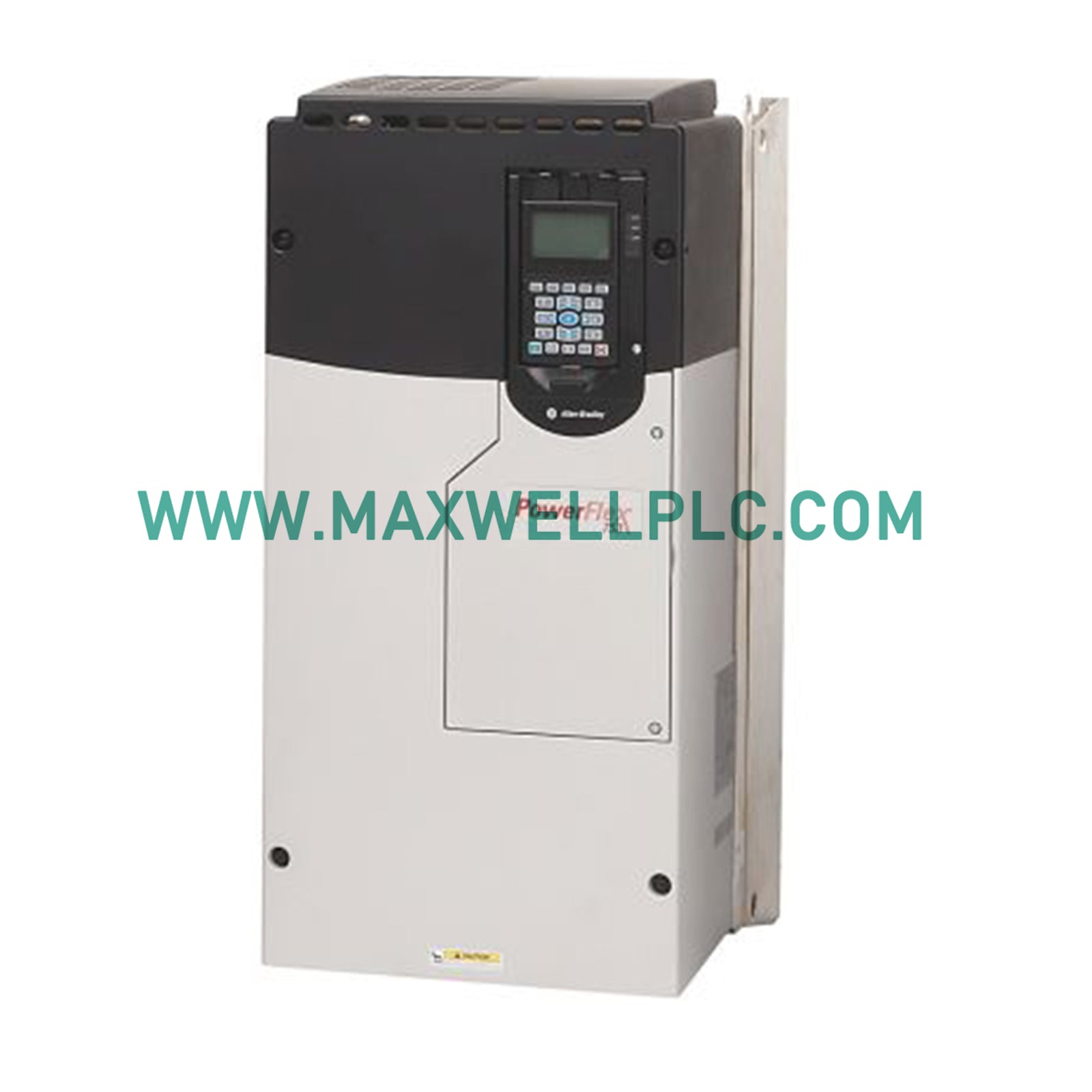

20F11NC060JA0NNNNN محرك تيار متردد Allen-Bradley PowerFlex 753
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Allen-Bradley 20F11NC060JA0NNNNN (محرك تيار متردد PowerFlex 753) لتنظيم السرعة وعزم الدوران في شبكات الأتمتة الصناعية، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
المعلمات الفنية
| المعلمة | المواصفات |
| النموذج | 20F11NC060JA0NNNNN |
| العلامة التجارية | Allen-Bradley |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 سم × 40.5 سم × 17.2 سم |
| درجة حرارة التشغيل | غير مذكور |
| استهلاك الطاقة | 30 كيلوواط للتشغيل العادي / 22 كيلوواط للتشغيل الشاق |
| التيار الخارج | 60 أمبير |
| فئة الجهد | 400 فولت تيار متردد، 3 أطوار / 540 فولت تيار مستمر |
| نوع الغلاف | IP20/IP00، NEMA/UL نوع مفتوح |
| حجم الإطار | الإطار 4 (متوافق مع الإطارات من السلسلة 1...5، 8...10) |
| نوع الحماية | حماية قياسية، تبريد بالهواء القسري |
| نوع الإدخال | مدخل تيار متردد مع أطراف تيار مستمر، مع شحن مسبق |
| خيارات التصفية | مُرشح، مع تركيب وصلة CM |
| الفرملة الديناميكية | ترانزستور DB |
| فتحة الواجهة | فارغة (لا يوجد HIM) |
| الأجهزة المدمجة | دخل/خرج مدمج |
هندسة الشبكة الحتمية وتنفيذ البرامج الثابتة
يتفاعل محرك التردد المتغير مع وحدات المعالجة المضيفة عبر قنوات اتصالات ناقل اللوحة الخلفية عالية السرعة. تتيح الشبكات الحتمية، مثل هياكل EtherNet/IP، تتبع المعلمات في الوقت الفعلي ومزامنة المحرك. يضمن توافق البرامج الثابتة المحمّلة تنفيذًا موحدًا لملفات التحكم عبر معماريات Logix المتصلة، مما يحسن من قابلية توسيع كثافة الإدخال/الإخراج الكلية.
محتوى حزمة الشراء
-
1 × محرك تيار متردد 20F11NC060JA0NNNNN
-
1 × مجموعة موصل الإدخال/الإخراج المدمج
إجراءات التركيب الميداني
-
التوضع الميكانيكي
قم بتركيب الهيكل المفتوح للإطار 4 عموديًا داخل لوحة حاوية صناعية واقية لمنع تراكم الغبار. حافظ على مناطق التخليص القياسية لمسارات عادم الهواء القسري.
-
الإنهاء الكهربائي
قم بتوصيل موصلات طاقة الخط بمدخل التيار المتردد أو خطوط ناقل التيار المستمر المشتركة بأطراف التيار المستمر. تحقق من أن الوصلة المدمجة المثبتة مسبقًا تتطابق مع طوبولوجيا تأريض الشبكة الكهربائية للمصنع.
-
قيود الأسلاك
وجه دوائر إشارة الإدخال/الإخراج المدمجة منخفضة الجهد عبر مسارات مخصصة معزولة عن إدخال الطاقة العالية وأسلاك المحرك للتخفيف من التداخل الكهرومغناطيسي.
التحقق من البنية التحتية الميدانية
-
هل يمكن تبديل تكوين المحرك هذا وهو قيد التشغيل؟
لا، لا يمكن صيانة جهاز تحويل الطاقة هذا أو فصله أثناء تزويده بالطاقة. يجب عزل مصدر التوزيع الرئيسي قبل إجراء صيانة الأطراف.
-
هل يحتوي هذا النموذج على ترانزستور فرملة ديناميكية داخلي؟
نعم، تتضمن هذه الوحدة المحددة ترانزستور فرملة ديناميكية داخلي. تتطلب ملفات تعريف الفرملة الديناميكية عناصر مقاومة إضافية لتبديد الطاقة الخارجية.
-
ما هو تصنيف البيئة للغلاف؟
يتميز هيكل المحرك بتصميم IP20/IP00 NEMA/UL من النوع المفتوح، مما يتطلب وضعه داخل خزانة تحكم ثانوية لحماية البيئة.
-
هل يمكن لهذا النموذج أن يتصل مباشرة بنظام ناقل تيار مستمر مشترك؟
نعم، يوفر ملف الأجهزة هذا طوبولوجيا مدخل تيار متردد جنبًا إلى جنب مع وصلات أطراف وصلة تيار مستمر، مما يتيح نشره ضمن حلقات توزيع ناقل تيار مستمر مشتركة مركزية.
-
كيف يتم استخدام وصلة التصفية الداخلية؟
تصل الوصلة المثبتة مسبقًا شبكات مكثفات المرشح الداخلية بالأرض. يجب التحقق من التكوين مقابل نوع البنية التحتية للتأريض في المصنع.
-
ما هي طريقة التبريد التي يستخدمها تكوين هذا الإطار؟
