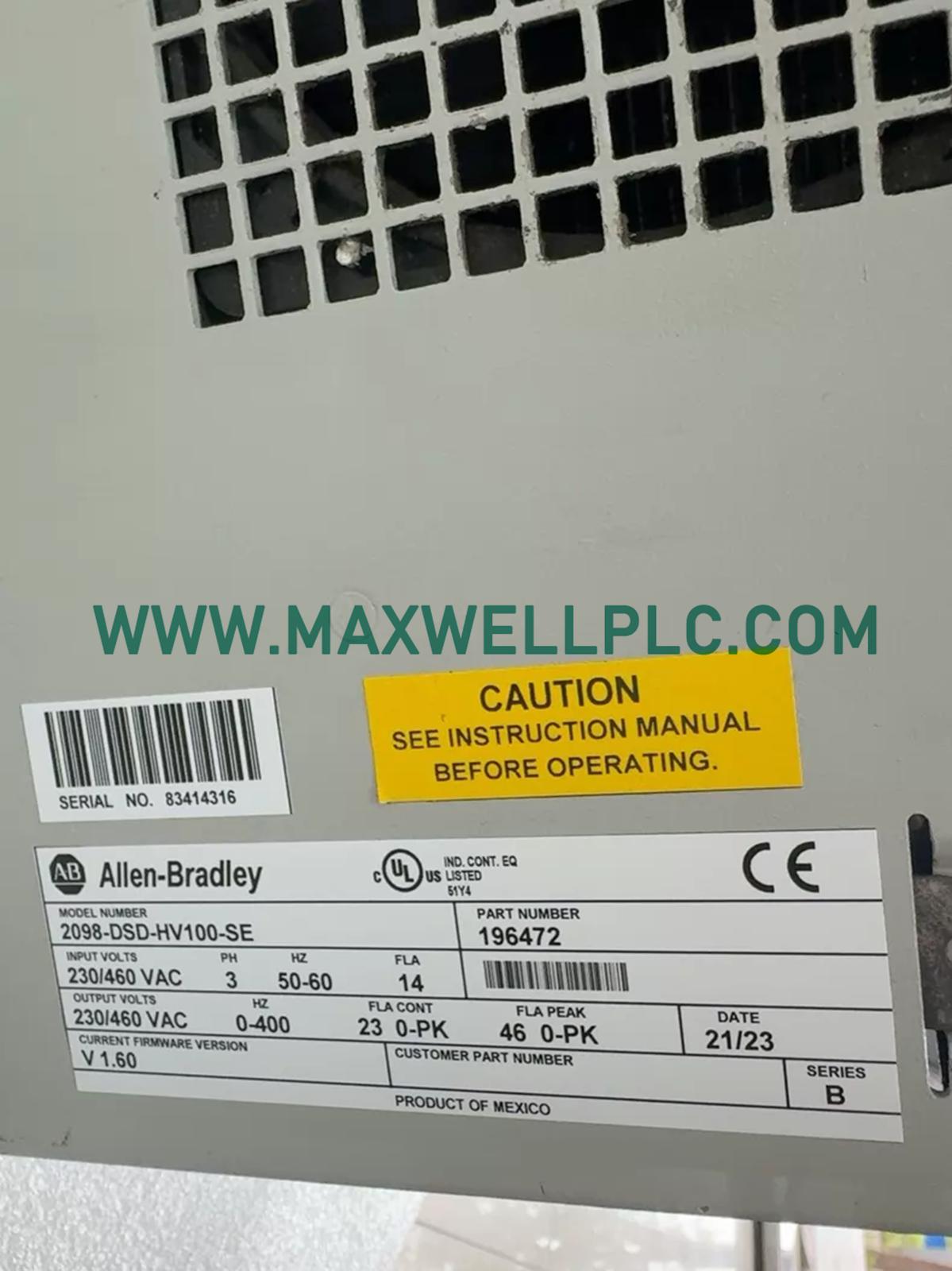

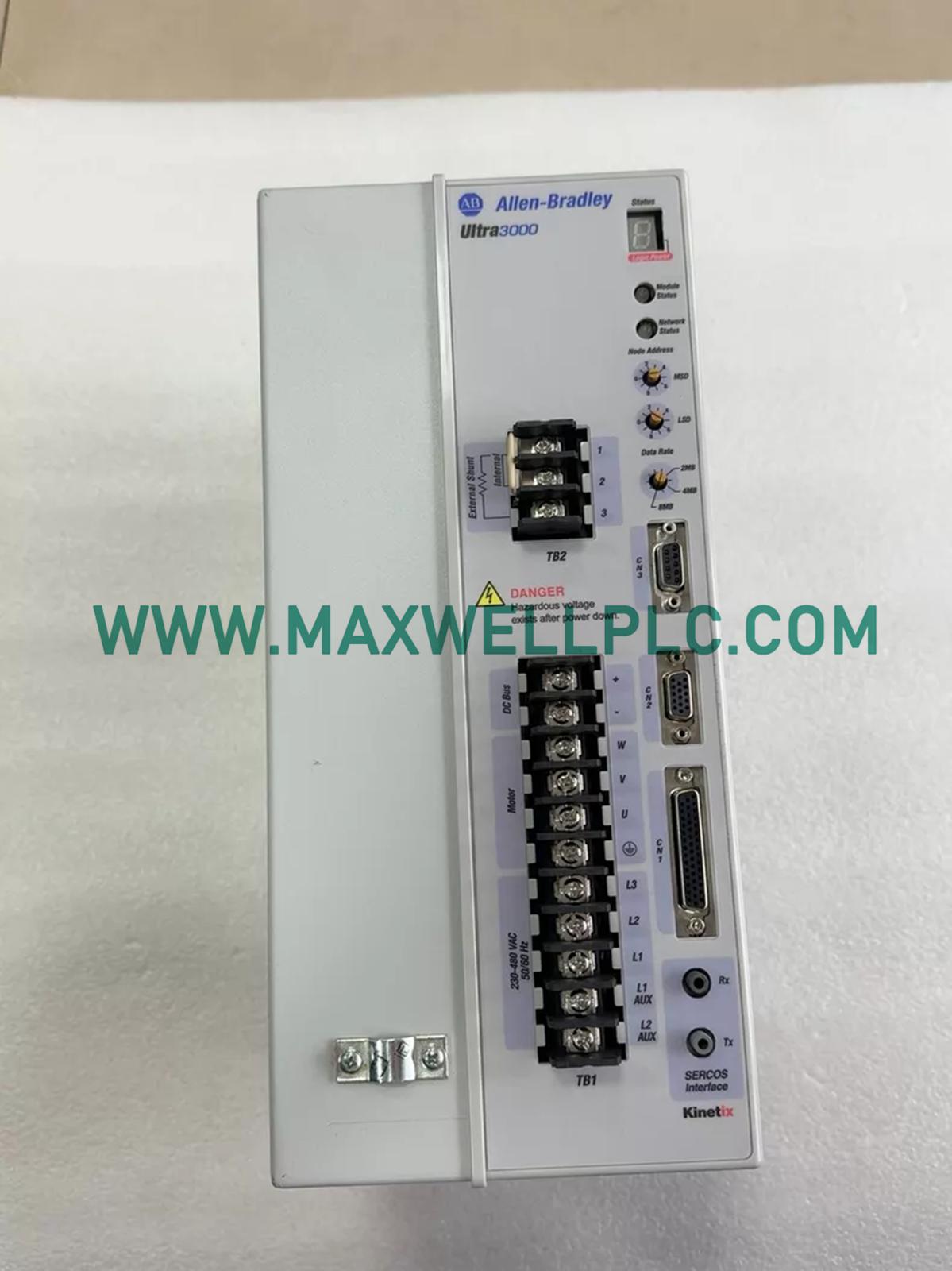

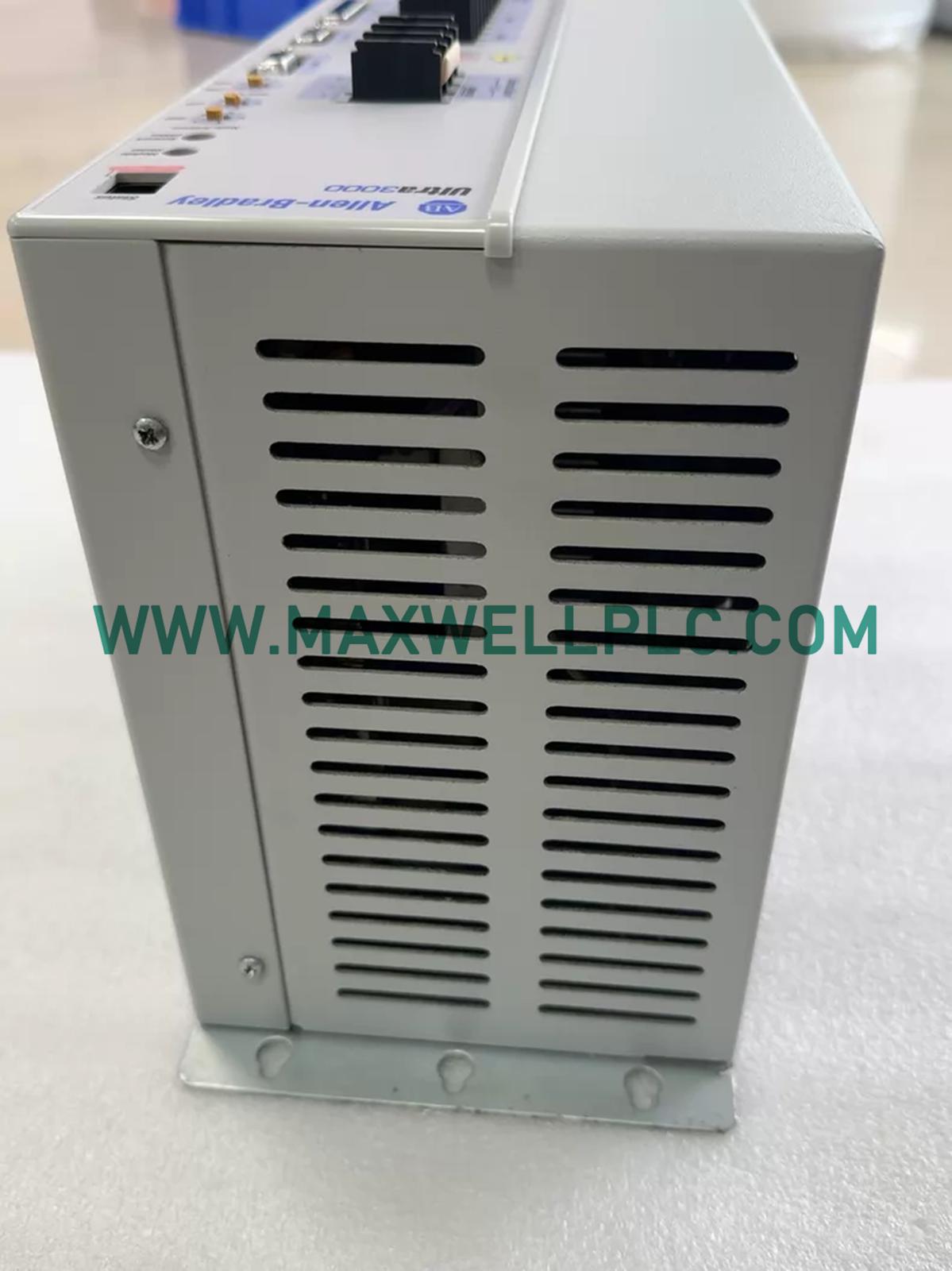

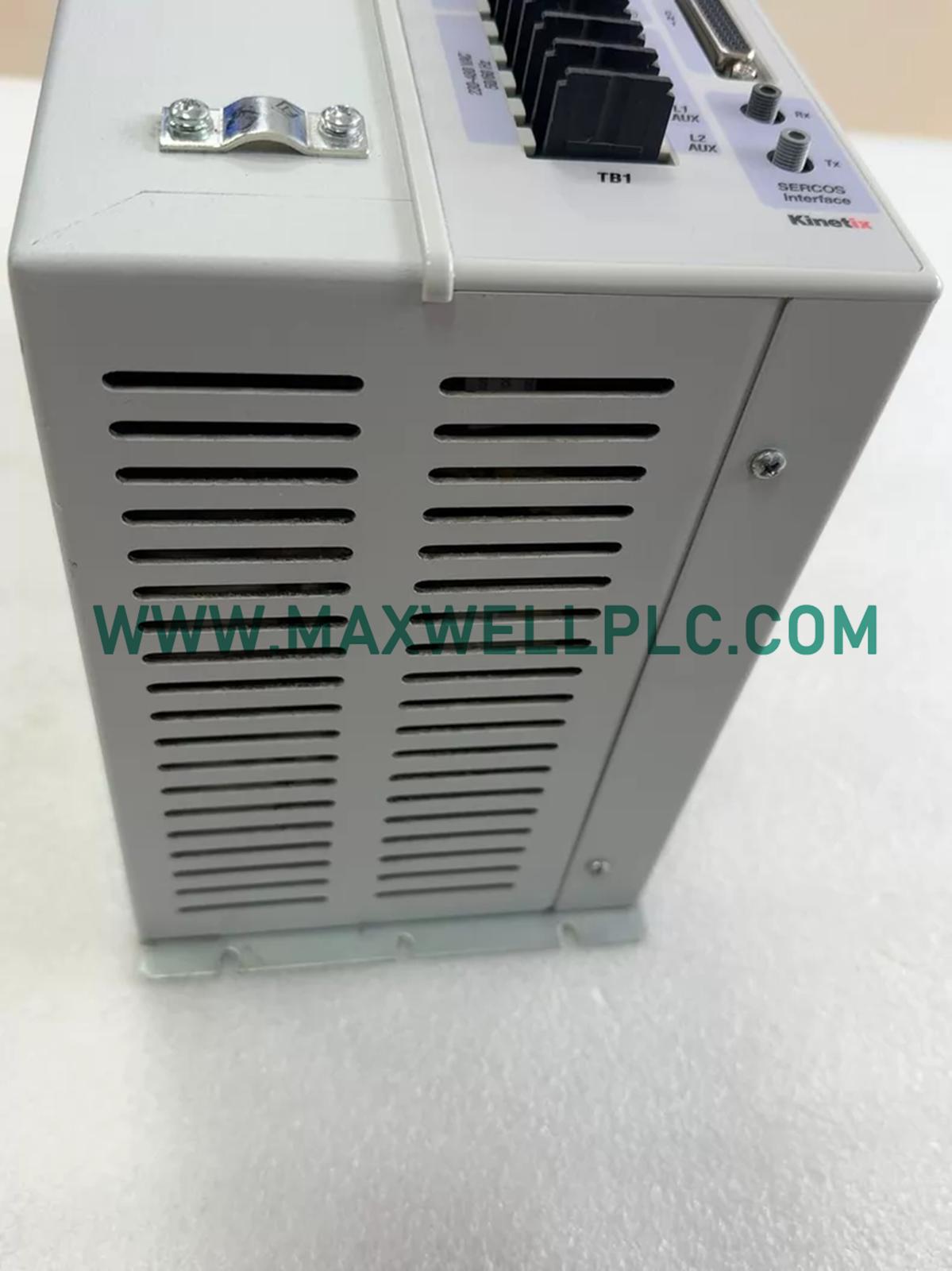

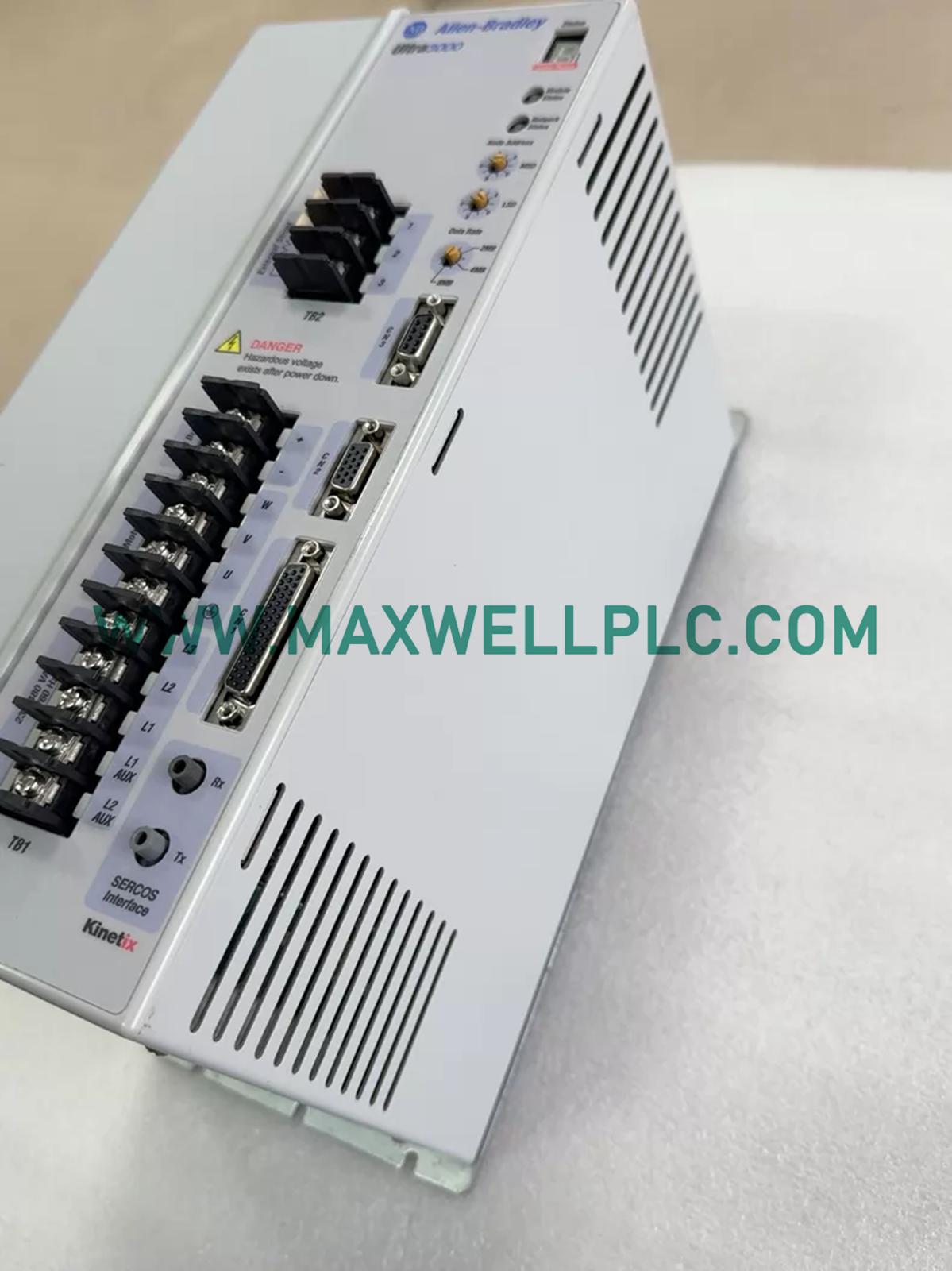

محرك سيرفو Allen-Bradley Kinetix 2098-DSD-HV100-SE
-
الأبعاد: ١٥.٢ × ٣٥.٦ × ٢٢.٩ سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه لمعالجة مسار الحركة متعدد المحاور في منصات التحكم في الحركة ControlLogix، يوفر Allen-Bradley 2098-DSD-HV100-SE (محرك سيرفو Ultra 3000) تنفيذًا ماديًا/كهربائيًا مباشرًا.
المعلمات الفنية
| المعلمة | المواصفات |
| النموذج | 2098-DSD-HV100-SE |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 10.4 كجم |
| أبعاد الشحن | 15.2 سم × 35.6 سم × 22.9 سم |
| درجة حرارة التشغيل | غير مذكورة |
| استهلاك الطاقة | 10 كيلوواط |
| جهد الدخل الرئيسي | 230-460 فولت تيار متردد، 3 أطوار |
| تردد الدخل | 50/60 هرتز |
| تيار الدخل تيار متردد / إضافي | 14 أمبير rms / 6 أمبير rms |
| تيار الخرج المستمر | 23 أمبير (0-الذروة) |
| تيار الخرج المتقطع | 46 أمبير (0-الذروة) |
| طاقة التحكم المنطقي | مصدر تيار مستمر 12/24 فولت |
| سعة الناقل | 705 ميكروفاراد |
| تفعيل جهد التحويل (تشغيل / إيقاف) | 800 فولت تيار مستمر / 810 فولت تيار مستمر |
| واجهة الشبكة | حلقات الألياف البصرية لواجهة SERCOS |
| ملف تعريف المحرك | محرك سيرفو رقمي ذكي |
هندسة الشبكة الحتمية وتنفيذ البرامج الثابتة
تقوم وحدة السيرفو الرقمية بمعالجة مسارات الحركة عبر وصلة الألياف البصرية المدمجة بواجهة SERCOS، مما يؤسس حلقة شبكة حتمية في الوقت الفعلي مع وحدات التحكم المضيفة. تتحكم معلمات حلقة المزامنة عالية السرعة في مصفوفات التيار والسرعة والموضع. تضمن توافق الفلاش الداخلي للبرامج الثابتة تنفيذ حلقة تتبع مستمرة مع تذبذب منخفض، مما يسهل الضبط والتحجيم الدقيق للمحاور.
محتوى حزمة المشتريات
-
1 × محرك سيرفو 2098-DSD-HV100-SE
-
1 × مجموعة موصلات الألياف البصرية SERCOS
إجراءات التركيب الميداني
-
التثبيت الميكانيكي
قم بتركيب الوحدة عموديًا داخل حاوية صناعية. تأكد من وجود مسافات خلوص فيزيائية كافية حول مسارات العادم للتعامل مع تبديد الحرارة من حزمة الطاقة الداخلية.
-
التوصيل الكهربائي
قم بتوصيل خطوط الدخل الرئيسية ثلاثية الأطوار إلى كتل الأطراف المخصصة. قم بتوجيه مصدر الطاقة المنطقية الإضافي الخارجي 12/24 فولت تيار مستمر عبر دوائر معزولة منفصلة للحفاظ على تتبع وحدة التحكم أثناء انقطاع الطاقة الرئيسية.
-
قيود الأسلاك
تأكد من أن خطوط إرسال واستقبال الألياف البصرية SERCOS لا تنتهك مواصفات الحد الأدنى لنصف قطر الانحناء. حافظ على كابلات محرك الطاقة منفصلة عن خطوط التغذية الراجعة للمشفر.
التحقق من البنية التحتية الميدانية
-
هل يمكن تبديل تكوين محرك السيرفو هذا أثناء التشغيل؟
لا، لا يمكن إخراج الوحدة أو إدخالها في نقاط إنهاء الطاقة بينما يكون ناقل الدخل نشطًا.
-
ما هي هندسة شبكة الاتصالات التي يستخدمها هذا النموذج؟
يقوم ملف تعريف الأجهزة المحدد هذا بتنسيق عمليات متعددة المحاور من خلال حلقة واجهة شبكة ألياف بصرية SERCOS متزامنة.
-
هل تحتوي هذه الوحدة على لوحة بشرية آلية مدمجة؟
يعتمد هذا النموذج على برامج واجهة الجهاز الخارجية عبر المنافذ التسلسلية أو الشبكة لمعايرة المحور الخام وحلقات الضبط.
-
ما هو الاتجاه الصحيح عند تركيب هذه الوحدة؟
يجب تثبيت المحرك عموديًا على لوحات خلفية معدنية مسطحة لتسهيل حركة الهواء الحراري الصحيحة.
-
كيف يجب تنفيذ مصدر الطاقة المنطقية الإضافي؟
تستخدم الوحدة مدخل إمداد طاقة إضافي خارجي 12/24 فولت تيار مستمر للحفاظ على تتبع الشبكة عند عزل طاقة الخط الرئيسي.
-
ماذا يحدث إذا تم انتهاك نصف قطر انحناء الألياف البصرية؟
إن تجاوز قيود الانحناء المادية يزيد من مخاطر أخطاء توهين الإشارة، مما يؤدي إلى كسر حلقة مزامنة الاتصال SERCOS في الوقت الفعلي.
-
ما هي قيم العتبة لدائرة منظم التحويل الداخلي؟
تنتقل دائرة تنشيط التحويل الداخلية إلى حالة نشطة عند 800 فولت تيار مستمر وتتوقف عن العمل عندما ينخفض مستوى ناقل التيار المستمر مرة أخرى إلى 810 فولت تيار مستمر.
-
كيف يتم مزامنة هياكل البرامج الثابتة أثناء الاستبدال؟
يجب أن يتطابق مكون محرك الاستبدال مع مجموعة معلمات جيل البرامج الثابتة للمحور المضيف الأصلي لتجنب أخطاء التحكم في التهيئة.
