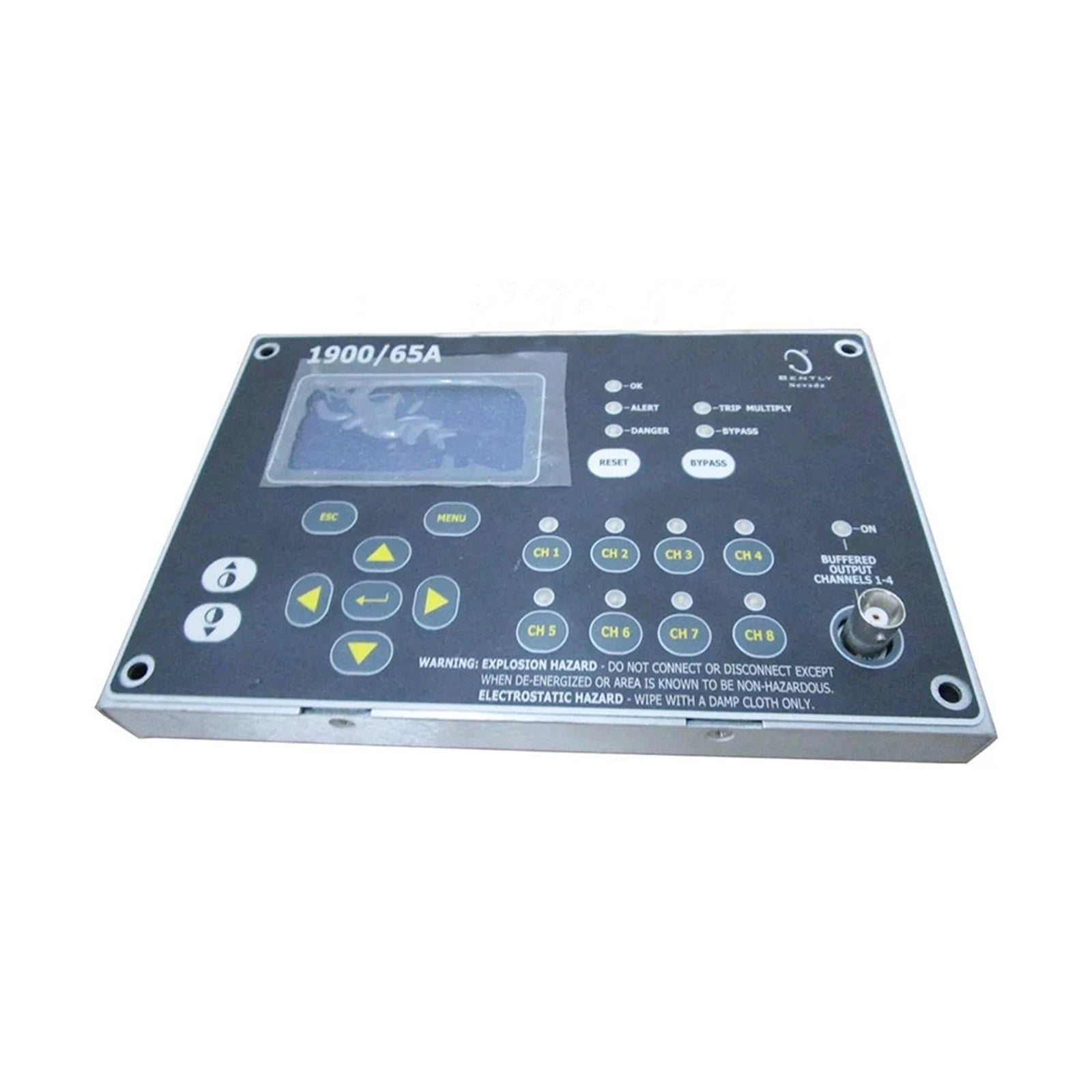

يعمل جهاز  Bently Nevada 1900/65A 167699-02، والمُدرج أيضًا باسم  1900/65A جهاز مراقبة المعدات للأغراض العامة، كمكون أجهزة مخصص للاهتزاز المستمر للآلات ومعالجة درجة الحرارة ضمن شبكات أدوات الإشراف على التوربينات (TSI). يقوم الجهاز بشكل مستقل بأخذ عينات من مدخلات المحولات متعددة القنوات، ويشغّل خوارزميات تحديد التسريع والتحقق من حدود المعلمات لتنفيذ إجراءات حماية الآلات على مستوى الأجهزة.

ملفات المعلمات الفنية

قياس مسبار التيار الدوامي وديناميكيات الدوار

عند توصيل وحدة 1900/65A بمحولات القرب، يعتمد النظام على القياس الدقيق لمسبار التيار الدوامي الذي يتم تكوينه عبر البرامج لحساب الخلوص الفعلي للعمود. تقوم شبكات مراقبة الانحياز المدمجة بإجراء تحقق مستمر من جهد الفجوة لضمان تطابق مراكز تشغيل المستشعر مع تفاوتات التتبع المطلوبة. يوفر هذا التحقق المستمر مسار إشارة نظيفًا لتقييم متغيرات ديناميكيات الدوار المعقدة، بينما يفرض الفحص الداخلي للأجهزة قمع التداخل بين مدخلات القنوات الديناميكية عالية التردد المتجاورة.

الأسئلة الشائعة حول أجهزة واجهة المستشعر

س: كيف تعزل الوحدة شذوذ جهد انحياز المحول من منطق عملية التعثر؟

ج: توجّه الوحدة 1900/65A إشارات المستشعر عبر مرشح انحياز تمرير منخفض ذو قطب واحد بتردد 0.09 هرتز. يعزل هذا التصميم انحراف الانحياز البطيء للتيار المستمر والتغير الحراري عن مسار معالجة اهتزاز التيار المتردد عالي التردد، مما يمنع انحراف المستشعر الثابت من إطلاق إنذارات تنبيه أو خطر كاذبة.

س: هل يمكن خلط تضاريس المستشعرات المختلفة عبر القنوات من 1 إلى 4 بشكل متزامن؟

ج: نعم. القنوات من 1 إلى 4 مستقلة تمامًا وقابلة للتهيئة برمجيًا. يمكن للفني تكوين القناة 1 لمسبار قرب ثلاثي الأسلاك يتتبع ديناميكيات الدوار، والقناة 2 لمقياس تسارع ثنائي الأسلاك يتتبع طاقة الهيكل عالية التردد، والقناتين 3 و 4 لالتقاطات السرعة.

س: ما هي قيود حدود التثبيت لوحدة العرض ولوحة المفاتيح الخارجية؟

ج: يمكن وضع واجهة شاشة العرض الاختيارية بحد أقصى للمسافة 75 مترًا (250 قدمًا) من كتلة المراقبة الأساسية 167699-02. يؤدي تجاوز هذا الحد إلى تأخيرات في انتشار الإشارة التسلسلية ويزيد من التعرض للضوضاء الكهربائية المحلية.

توجيهات توصيل وتركيب الأسلاك الميدانية

• إجراءات التفريغ الكهروستاتيكي (ESD): يجب على الأفراد تثبيت حزام معصم مؤرض على طرف أرضي قبل فتح غلاف الوحدة أو تغيير كتل إنهاء الأسلاك الداخلية لمنع تلف الدائرة الكامنة.

• توجيه درع كابل المحول: يتم إنهاء الدروع النحاسية الخارجية لجميع خطوط مستشعرات الاهتزاز عند قضبان التأريض المخصصة لهيكل حاوية الشاشة فقط. احتفظ بالدرع معلقًا عند غلاف المستشعر لكسر الحلقات الأرضية الشاردة المحتملة.

• فصل تعويض المزدوجة الحرارية: يتم توجيه امتدادات أسلاك المزدوجات الحرارية من النوع E و J و K و T عبر قنوات مخصصة ومنخفضة الضوضاء مفصولة عن خطوط المحركات الكهربائية ذات التيار المتردد عالي التيار لتجنب التحريض الكهرومغناطيسي عبر قنوات درجة الحرارة.

• تكوين خرج المرحل: يتم توصيل دوائر التعطيل الطارئة الخارجية عبر نقاط تلامس المرحلات الجافة الموجودة على اللوحة باستخدام منطق آمن من الفشل (مكهربة عادةً)، مما يضمن أن الفقد المطلق لطاقة الشاشة يعطل فورًا حلقة أمان الآلات.

مخزون مجموعة الشحن

• مكونات الخط القياسية: وحدة أساسية واحدة لمراقبة Bently Nevada 1900/65A 167699-02، رؤوس كتلة طرفية قابلة للتوصيل، وأقواس جانبية قياسية لتركيب الهيكل.

• إضافات الأجهزة المستبعدة: وحدة العرض الخارجية الاختيارية، وكابل التكوين التسلسلي، ومجموعات برامج تكوين 1900، والمستشعرات الميدانية هي خطوط شراء منفصلة.

مواصفات الشحن الموحدة

• نافذة التسليم: وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، باستخدام الشحن الجوي ذي الأولوية والذي تتولاه شركة DHL أو FEDEX أو UPS حصريًا.

• التعبئة الصناعية الواقية: يتم إرسالها داخل عبوات صناعية محمية من الكهرباء الساكنة ومغلقة داخل طبقات امتصاص الصدمات المتوافقة مع الشكل لحماية جداول الذاكرة الداخلية وموصلات الناقل الفيزيائية من القوى الفيزيائية أثناء النقل.
