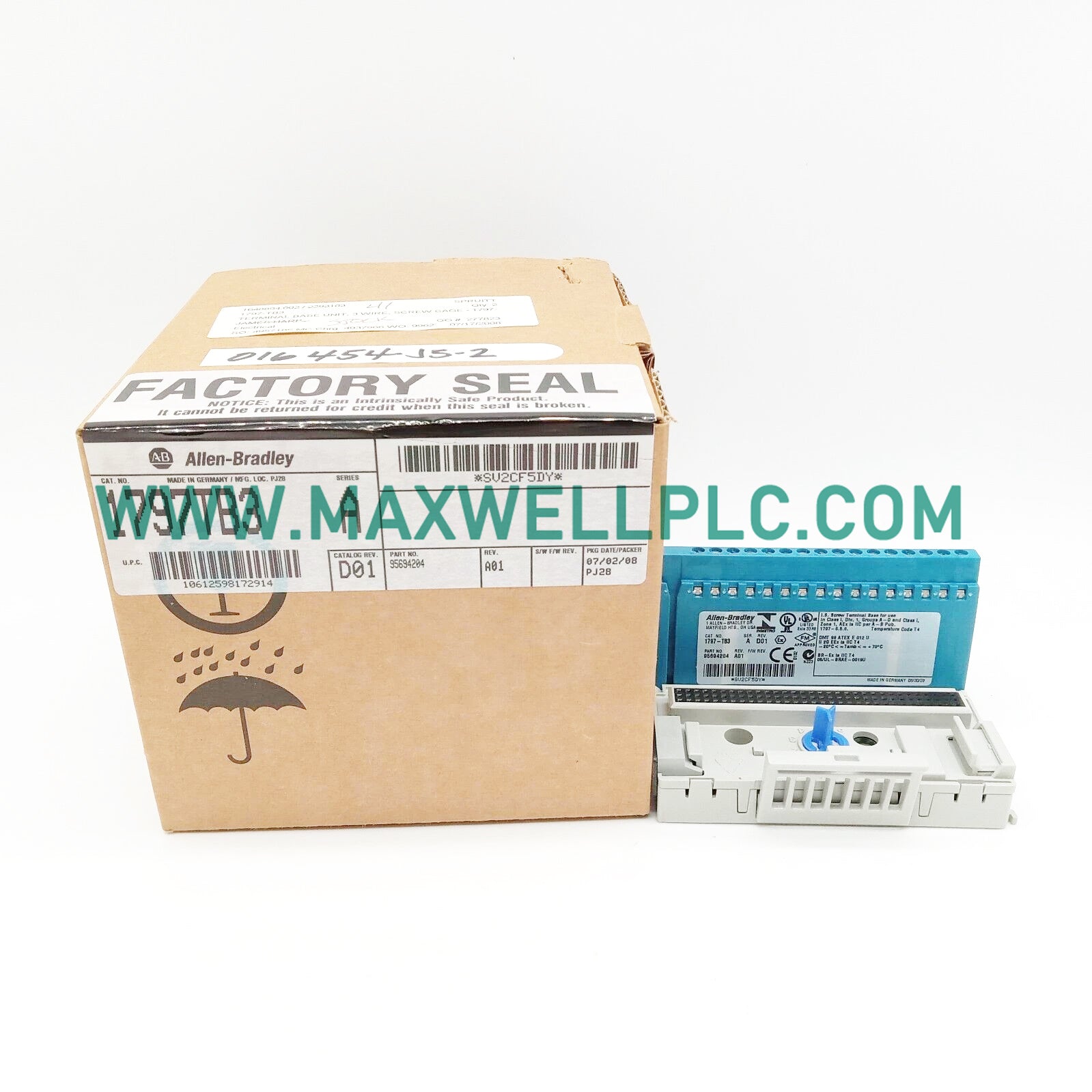

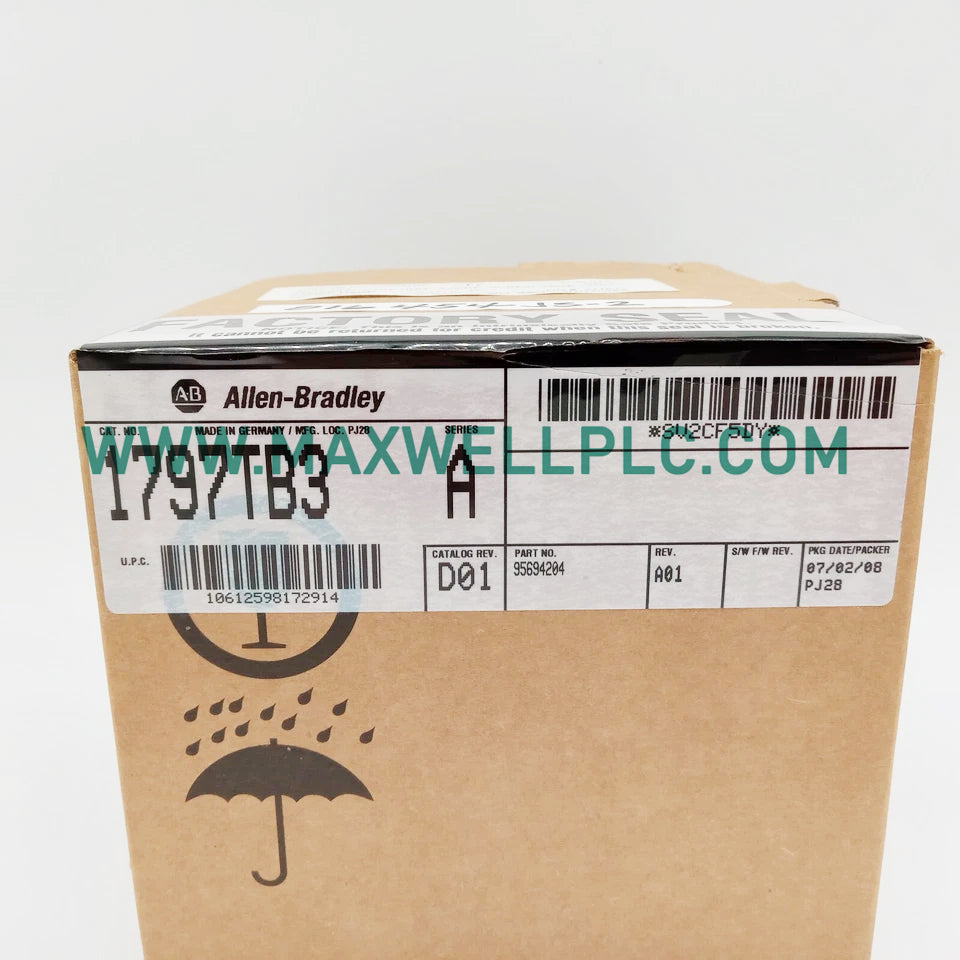

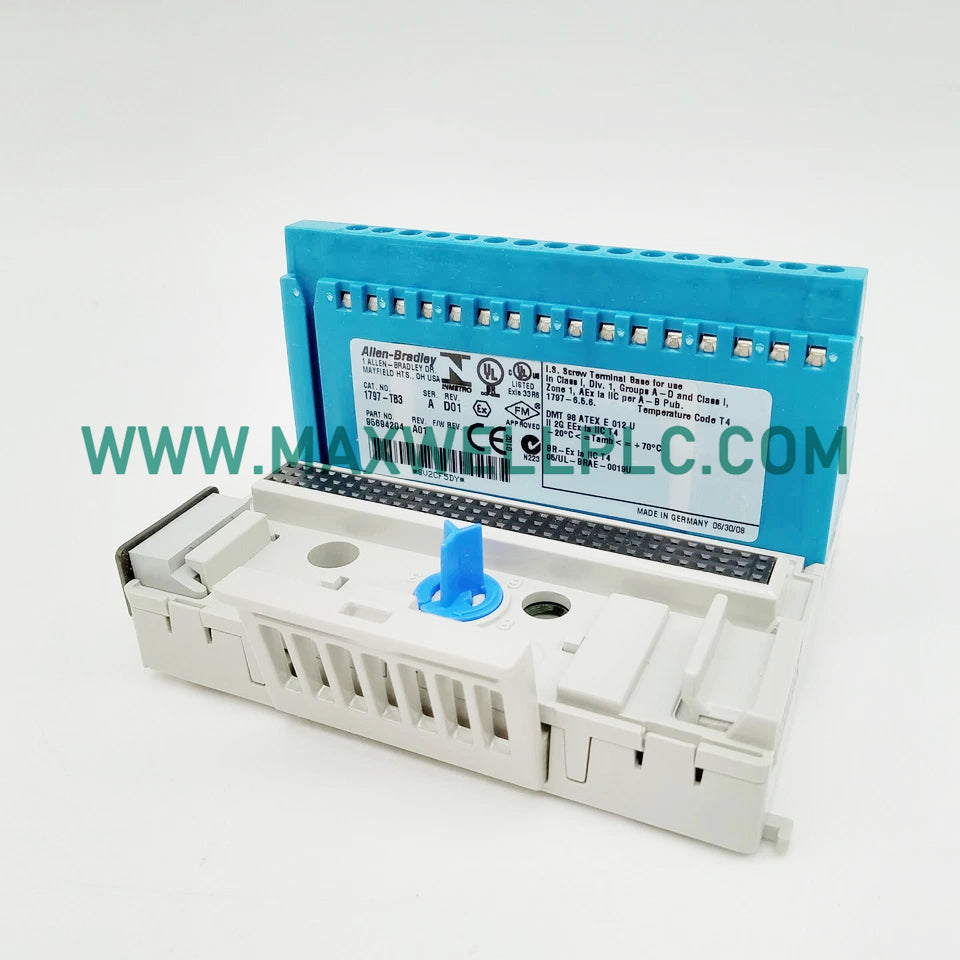

تم تكوين Allen-Bradley 1797-TB3 (1797-TB3 وحدة القاعدة الطرفية) لإنهاء الإدخال/الإخراج الآمن داخليًا وتوجيه أسلاك المجال في تطبيقات المناطق الخطرة، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. ينشئ الجهاز واجهة محلية بين أجهزة الإرسال الميدانية والمحركات الكهربائية وهيكل اللوحة الخلفية النشط، ويدير توجيه الجهد عبر مسارات إنهاء متعددة دون المساس بمعايير تصميم احتواء الشرارة.

مخطط الموصلات وتوصيلات الدوائر

يتميز التصميم بتصميم مادي متعدد المستويات يحتوي على ثلاثة أشرطة إنهاء تعمل على تحسين كثافة التوجيه داخل مساحات الحاويات الصغيرة. يتم فصل مسارات الموصلات ماديًا لفصل توصيلات حلقة الإدخال/الإخراج النشطة عن المرتجعات المشتركة.

• الصف العلوي: مخصص لموصلات إشارة الإدخال/الإخراج النشطة في المجال.

• الصف الأوسط: مخصص لتوصيلات المرتجعات المشتركة.

• التصميم المادي: صفان منفصلان من الموصلات يحتويان على صف واحد به 16 موصلًا وصف واحد به 18 موصلًا، ليصبح المجموع 52 نقطة اتصال للأجهزة.

مواصفات الأجهزة

هندسة الشبكة الحتمية وسرعة ناقل اللوحة الخلفية

تستخدم مجموعة قاعدة الموصلات مستوى إلكترونيًا متوسطًا سلبيًا يقوم بتوجيه روابط البيانات وطاقة الوحدة مباشرة عبر القواعد المجاورة. يدعم تكوين الناقل هذا الطوبولوجيا الموزعة عبر شبكات Profinet / EtherNet/IP الحتمية عبر بوابات المحول. لا يقيد الهيكل الداخلي تراخيص سرعة الاتصال لناقل اللوحة الخلفية، مما يحافظ على إنتاجية البيانات الأصلية مع فرض حدود العزل الجلفاني. يتم استيعاب التغييرات في حجم كثافة الإدخال/الإخراج عبر التصميم المتشابك المعياري الذي يتميز بالتركيب السريع، مما يضمن الحفاظ على توافق تحديث البرامج الثابتة عبر جميع الوحدات الإلكترونية النشطة المرفقة.

معلومات الطلب

• 1 × وحدة قاعدة طرفية FlexEx 1797-TB3

• 2 × أغطية موصل ناقل متشابكة

إرشادات التركيب الميداني

التركيب والمحاذاة الميكانيكية

• قم بتركيب القاعدة الطرفية مباشرة على تجميعات سكة DIN القياسية، مع التأكد من أن موصلات الناقل الجانبية ذات القفل تتشابك بإحكام مع الوحدة السابقة.

• شد جميع براغي تثبيت أسلاك الموصل إلى عزم دوران يتراوح بين 0.56 و 0.79 نيوتن متر للحفاظ على استقرار التلامس الكهربائي.

توجيه الموصل وقواعد التدريع

• احتفظ بجميع أسلاك المجال الآمنة داخليًا مفصولة عن البنية التحتية للطاقة غير الآمنة داخليًا داخل حاوية الخزانة.

• قم بتأريض دروع كابلات الأجهزة عند لوح التوصيل الأرضي المخصص للحاجز بدلاً من إطار القاعدة الطرفية.

الأسئلة المتداولة

• ما هو قيد إمكانية التبديل السريع المتعلق بالوحدات الإلكترونية النشطة المركبة على هذه الوحدة؟

  تسمح القاعدة الطرفية بإزالة وإدخال الوحدات المتوافقة تحت طاقة المجال، شريطة التحقق من أن المنطقة غير خطرة أو أن الوحدة تلبي معايير السلامة الجوهرية المحددة.

• كيف يعمل توزيع طاقة اللوحة الخلفية عبر تجميعات الموصلات المجاورة؟

  تمر وصلات الطاقة والاتصال أفقيًا عبر الموصلات الجانبية المدمجة، مما يشكل ناقلاً داخليًا مستمرًا عبر المصفوفة المجمعة دون وصلات خارجية.

• ما هو نوع عزل الموصل ومقياسه المتوافق مع مشابك اللولب المدمجة؟

  تستوعب آليات مشبك اللولب الأسلاك النحاسية الصلبة أو المجدولة المصنفة للإشارة الصناعية، والتي يتم تجريدها إلى العمق القياسي للشركة المصنعة المحدد في الدليل.

• هل يوجد أي عزل كهربائي من قناة إلى قناة مدمج في هذه القاعدة الطرفية السلبية؟

  لا، توفر هذه الوحدة أسلاك تمرير من نقطة إلى نقطة، ويتم تحديد أي عزل هيكلي للقناة بواسطة وحدة الإدخال/الإخراج النشطة المثبتة على القاعدة فقط.

• ماذا يحدث إذا كان عزم برغي الموصل يقع خارج نطاق 0.56 إلى 0.79 نيوتن متر؟

  يؤدي عدم كفاية عزم الدوران إلى زيادة مقاومة التلامس واحتمال حدوث دوائر مفتوحة، بينما يؤدي عزم الدوران الزائد إلى خطر تجريد الخيوط الداخلية وإتلاف لوحات التلامس.

• هل يمكن نشر هذه القاعدة الطرفية مباشرة داخل بيئات الفئة الأولى القسم 1 بدون حاوية؟

  يجب تركيب الجهاز داخل حاوية صناعية معتمدة ومحكمة الغبار والرطوبة تتوافق مع لوائح المنطقة المحلية للمناطق الخطرة.

• ما هو تصنيف جهد العزل المستمر بين موصلات أسلاك المجال واللوحة الخلفية؟

  يوفر التصميم المادي وفصل المكونات حدًا أقصى لأداء العزل المستمر تم التحقق منه حتى 125 فولت بين منطق المعالجة النشط وحلقات المجال.

• هل تحتوي وحدة القاعدة هذه على مكونات نشطة تتطلب التكوين أثناء تشغيل البرنامج؟

  لا، القاعدة الطرفية هي واجهة توجيه ميكانيكية وكهربائية سلبية بحتة ولا تتطلب أي تكوين برنامج أو عناوين عقدة أو تحديثات للبرامج الثابتة.
