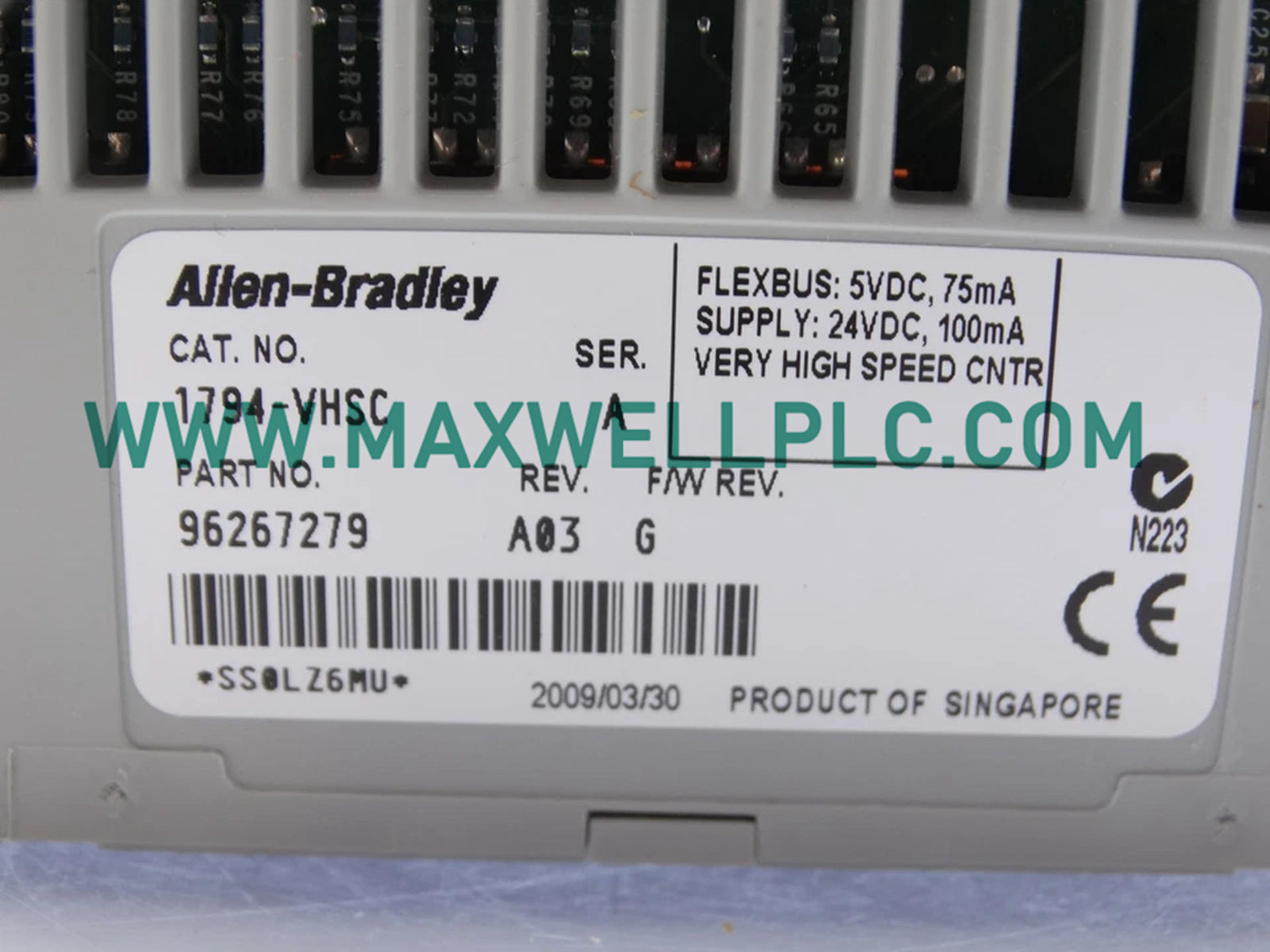

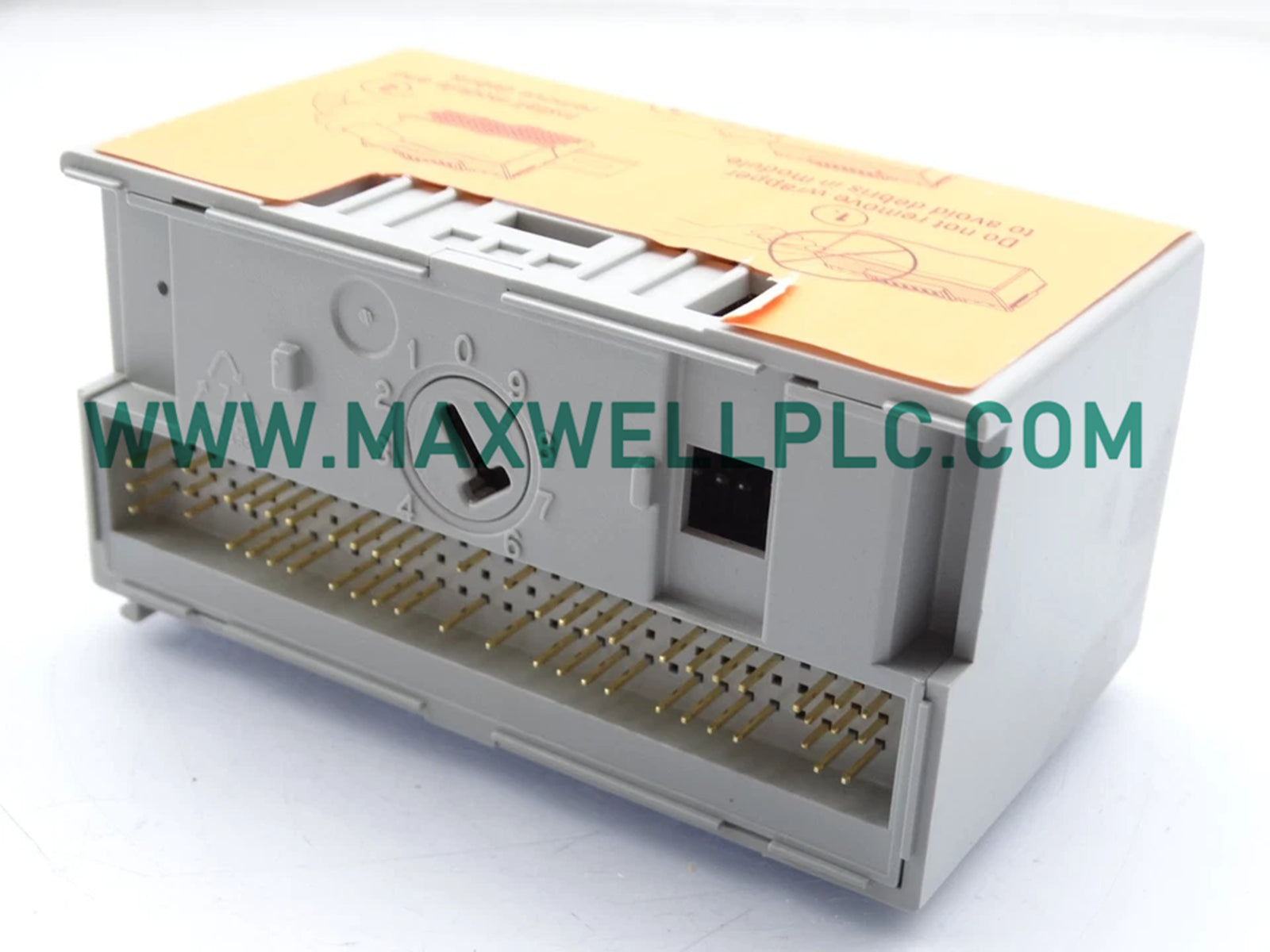

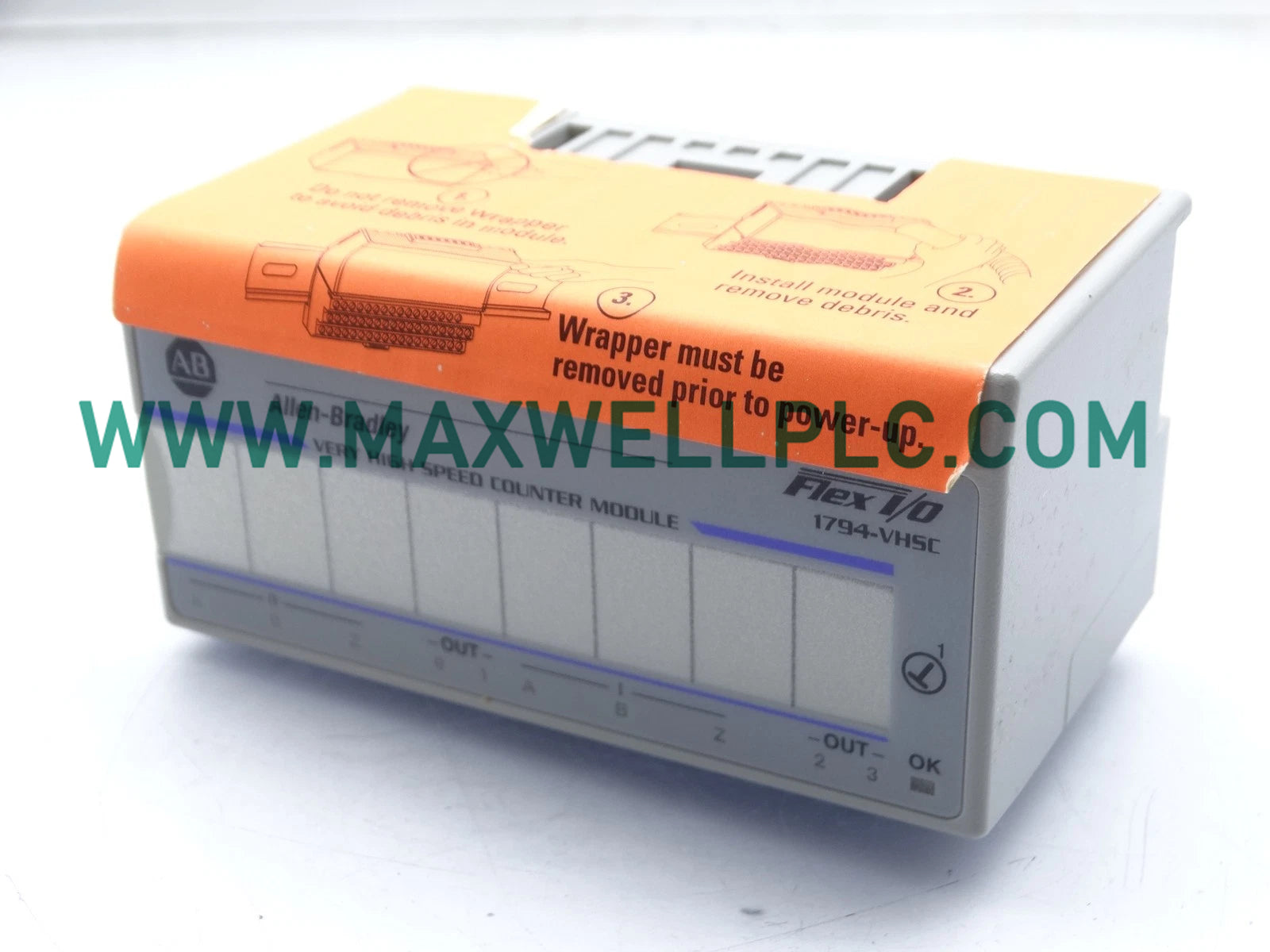

يعمل Allen-Bradley 1794-VHSC، والمُفهرس أيضًا كوحدة عداد 1794-VHSC، كمكون مادي مخصص للعد النبضي فائق السرعة وقياس التردد ضمن أنظمة FLEX I/O. يفك تشفير الأجهزة بشكل مباشر إشارات التربيع أو الزيادة أو النبض من المشفرات الميدانية ومقاييس التدفق، محولًا التغيرات عالية التردد إلى قيم عد ليتم تنفيذها بواسطة المعالج المشرف.

تفكيك رقم الجزء

• 1794: بادئة الفهرس الأساسية تشير إلى التوافق مع عائلة قاعدة طرفية FLEX I/O المعيارية.

• VHSC: رمز تعريف وظيفي مخصص لمنصة أجهزة العداد فائقة السرعة.

• فارغ / A: تسميات لاحقة تشير إلى تكرارات سلسلة الإنتاج وتعديلات معايير البناء المحددة.

مواصفات الأجهزة

توجيه الشبكة الحتمية ومعلمات ناقل اللوحة الخلفية

تتصل منطق العداد الداخلي مباشرة بوحدة الهيكل المضيف باستخدام ترتيب قاعدة طرفية سلبية. عند دمجها مع محولات اتصال FLEX I/O، يتم إرسال قيم العداد عبر شبكات Profinet / EtherNet/IP الحتمية. تعمل تبادل البيانات عالي السرعة دون الحاجة إلى تراخيص سرعة اتصال ناقل اللوحة الخلفية منفصلة. يحافظ هذا التصميم على توافق فلاش البرامج الثابتة تمامًا مع تسلسل برنامج وحدة المعالجة المركزية، مما يضمن أن التعديلات في تغيير كثافة الإدخال/الإخراج على مستوى النظام لا تؤدي إلى زمن استجابة للسجل أثناء عمليات العد السريع.

معلومات الطلب

• 1 1794-VHSC وحدة عداد فائقة السرعة

• 1 غطاء واقي المصنع لموصل الناقل

إرشادات التركيب الميداني

التركيب المادي والمفاتيح

• قم بمحاذاة الوحدة مع قضبان توجيه القاعدة الطرفية واضغط بقوة لتثبيتها في مكانها. تأكد من ضبط مفتاح القاعدة على الفهرس الصحيح قبل التركيب.

• ثبت القاعدة الطرفية على سكة DIN قياسية مقاس 35 مم. تأكد من وجود خلوص كافٍ داخل الخزانة لتبديد الحرارة.

التوصيل الميداني وحماية الإشارة

• قم بتوصيل أسلاك إشارة المشفر عالية السرعة بأطراف المسمار باستخدام كابلات محمية وملتوية.

• قم بإنهاء سلك تصريف الحماية عند نقطة واحدة على مستوى أرضي الهيكل للتخفيف من الضوضاء الكهرومغناطيسية على مدخلات 5 فولت تيار مستمر.

الأسئلة المتكررة

• هل تدعم وحدة العداد عالية السرعة هذه الاستبدال السريع أثناء التشغيل عندما تكون اللوحة الخلفية نشطة؟

  نعم، تدعم الأجهزة إزالة الوحدات وإدخالها تحت التشغيل، ولكن يوصى بتعليق توليد النبضات لتجنب تلف السجل.

• كيف يعمل العزل الدائرة الكهربائية بين المنطق الداخلي وقنوات الإخراج؟

  توفر الوحدة فصلاً كهربائيًا يتكون من مجموعتين معزولتين من مخرجين، مما يمنع التحولات الميدانية من إتلاف ناقل اللوحة الخلفية.

• ما هو حد العتبة لاكتشاف جهد حالة إيقاف صالح على مدخلات 5 فولت تيار مستمر؟

  تسجل دوائر الإدخال حالة منطقية منخفضة أو حالة إيقاف عندما ينخفض ​​الجهد الإشاري المطبق إلى أقل من 1.8 فولت تيار مستمر.

• هل يمكن للوحدة عد إشارات تتجاوز أوقات دورة إدخال PLC القياسية؟

  نعم، تقوم الوحدة بمعالجة ترددات النبض محليًا على شرائح أجهزة مخصصة، متجاوزة قيود وقت مسح وحدة المعالجة المركزية القياسية.

• هل تتطلب هذه الوحدة تراخيص سرعة اتصال متخصصة للوصول إلى قناتيها المزدوجتين؟

  لا، إنها تعمل كجهاز قياسي ضمن ملف تعريف شبكة FLEX I/O ولا تتطلب تراخيص سرعة برامج منفصلة.

• كيف تتم حماية الأجهزة من إدخال الوحدة الخاطئ أثناء الصيانة؟

  تمنع آلية مفتاح مادي على القاعدة الطرفية المرتبطة الوحدات ذات ملفات تعريف الجهد المختلفة من توصيلها بالفتحة.

• ما هو الحد الأقصى لتبديد الطاقة لوحدة العداد عند حدها الأقصى؟

  يصل ملف تبديد الحرارة إلى حد أقصى قدره 5.0 واط عند العمل بأقصى جهد إدخال يبلغ 31.2 فولت تيار مستمر.

• كيف يتم التحقق من توافق فلاش البرامج الثابتة لهذا الجهاز داخل الشبكة؟

  يستجوب وحدة التحكم الأساسية رموز تعريف الجهاز عند التشغيل، مما يضمن توافق إصدار البرامج الثابتة الداخلي مع تكوين البرنامج.
