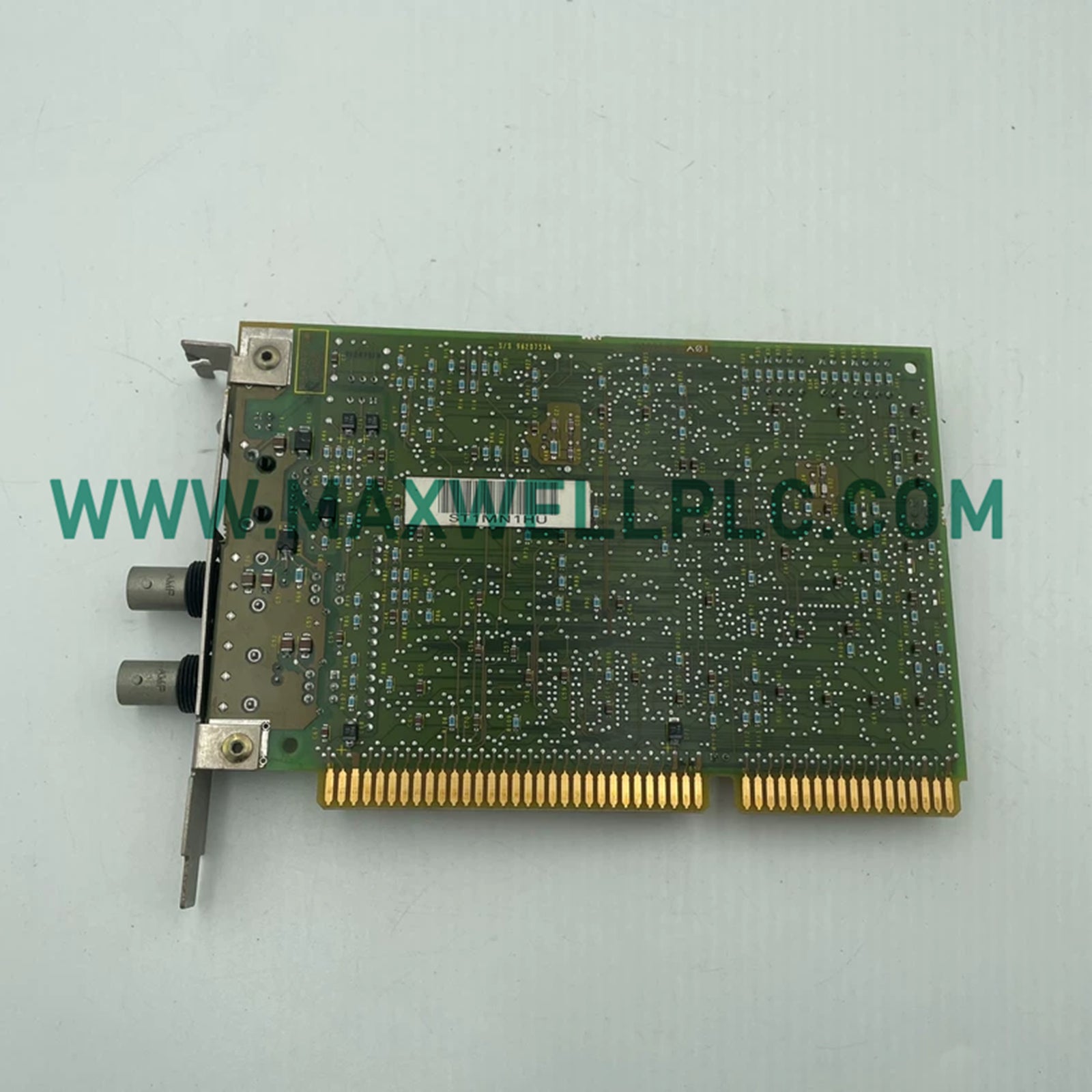

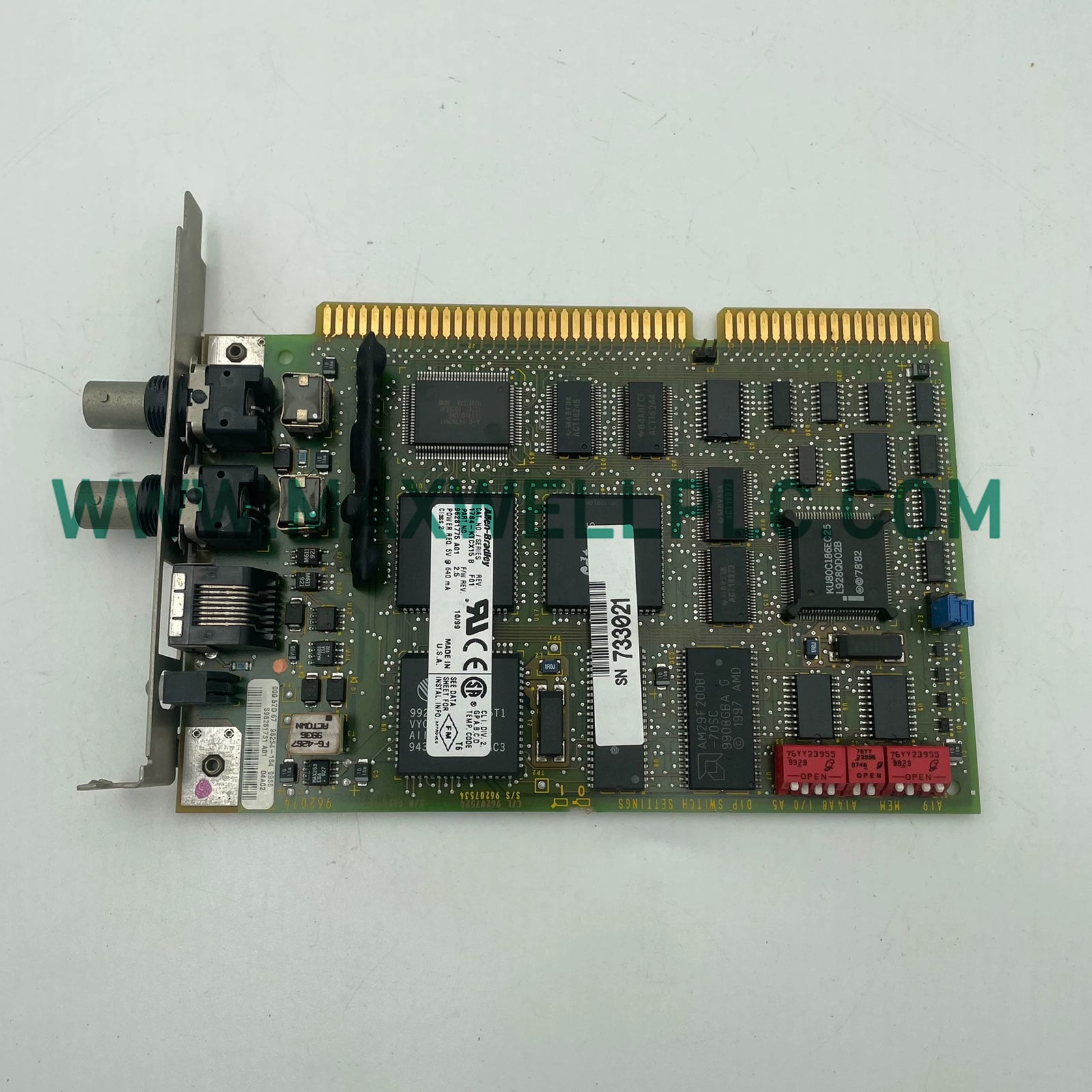

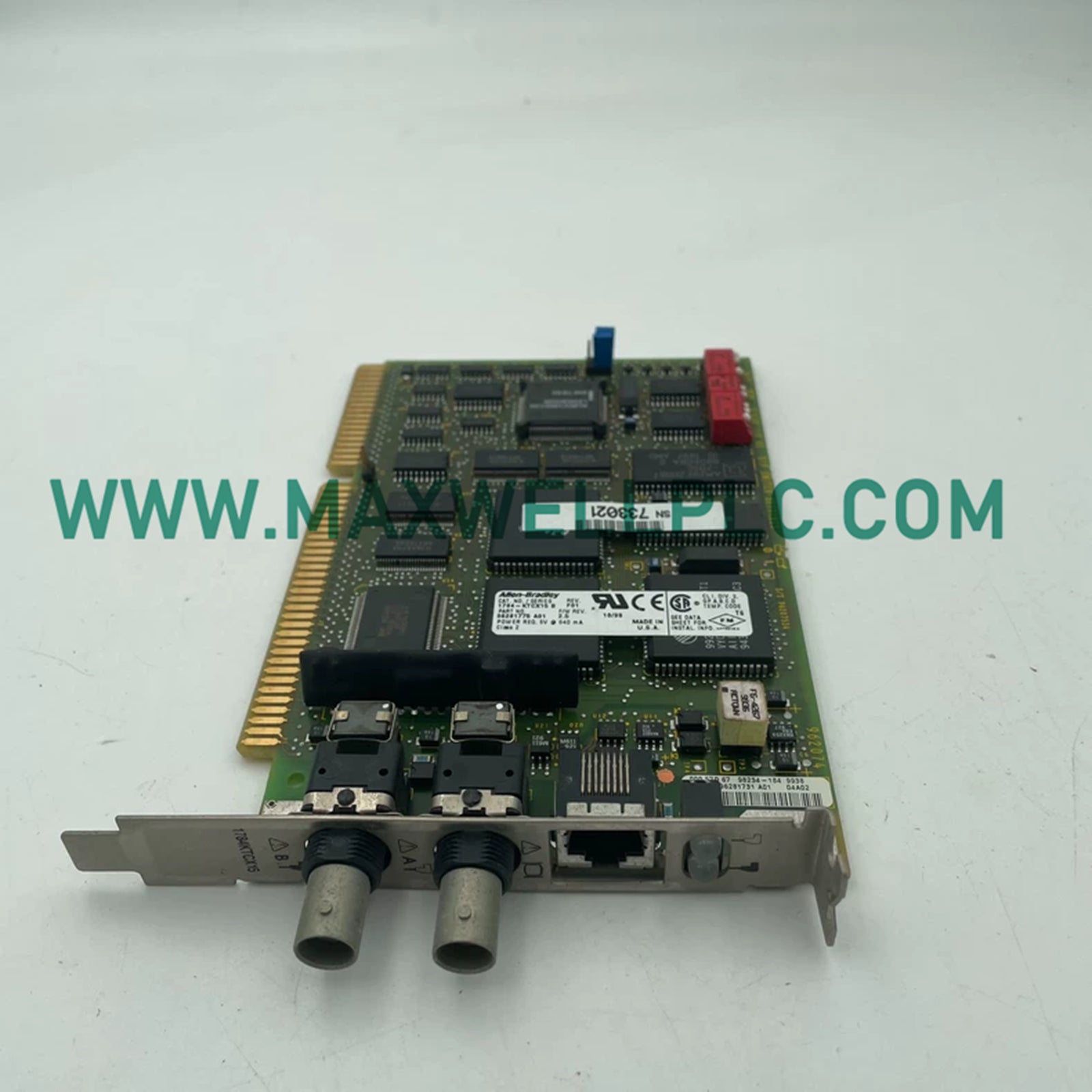

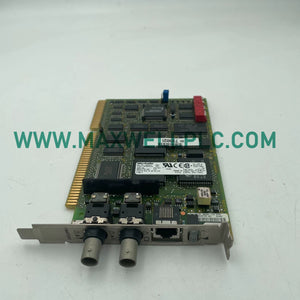

توفر بطاقة واجهة ControlNet Allen-Bradley 1784-KTCX15/B (1784-KTCX15)، المُكوَّنة للاتصال بشبكة ControlNet عبر ناقل مضيف ISA/EISA، واجهة كمبيوتر مضيف مع اتصالات شبكة BNC مزدوجة ومتطلب ذاكرة محدد يبلغ 16 كيلوبايت.

الكتالوج وتحديد الأجهزة

تحدد المراجع المرفقة 1784-KTCX15 كبطاقة واجهة اتصال ControlNet لأنظمة ناقل ISA/EISA. المراجع البديلة هي 1784KTCX15 و 1784-KTCX15/B. لم يتم تعيين فك تشفير لاحق إضافي لأن البيانات المرفقة لا تحدد معنى "/B".

المواصفات الكهربائية والميكانيكية

خصائص واجهة مضيف ControlNet

يوفر 1784-KTCX15 واجهة اتصال ControlNet بين الشبكة وناقل كمبيوتر مضيف ISA/EISA. تستخدم البطاقة موصلين BNC لاتصال شبكة ControlNet المحدد.

تحدد البيانات المرفقة معدل بيانات يبلغ 57.6 كيلوبت في الثانية، وجهد ناقل +5 فولت تيار مستمر مع تفاوت +/-5%، واستهلاك طاقة نموذجي يبلغ 1.5 واط. كما تم إدراج جهد عزل يبلغ 1500 فولت تيار متردد.

لا تحدد المعلومات المرفقة توافق PCI، وظائف Ethernet، سعة عقدة شبكة ControlNet، مراجعة البرامج الثابتة، أو إصدار برنامج التشغيل. يجب التحقق من هذه المعلمات من وثائق Allen-Bradley المطبقة قبل دمج النظام.

واجهة ControlNet الكهربائية

ينطبق متطلب الإنهاء المحدد 75 أوم على واجهة الاتصال الموصوفة في البيانات المرفقة. يمكن أن يؤدي الإنهاء غير الصحيح إلى تغيير الخصائص الكهربائية لقطاع الشبكة ويجب تجنبه.

يتم تحديد مواصفات ناقل +5 فولت تيار مستمر على أنها +/-5%. يتوافق استهلاك الطاقة النموذجي البالغ 1.5 واط مع ما يقرب من 300 مللي أمبير عند 5 فولت تيار مستمر اسمي، ولكن يجب أن تظل المواصفات المرفقة هي القيمة المسيطرة لحسابات التركيب.

تكوين الطلب

• 1 × بطاقة واجهة ناقل ControlNet ISA/EISA من Allen-Bradley 1784-KTCX15
• المرجع الكتالوجي: 1784KTCX15
• المرجع البديل: 1784-KTCX15/B
• تم تحديد موصلين شبكة BNC على البطاقة
• مقاومات إنهاء 75 أوم مطلوبة وفقًا للمواصفات المرفقة
• لم يتم تحديد الكمبيوتر المضيف وكابل الشبكة وأجهزة الإنهاء والبرامج كملحقات مرفقة

إرشادات التركيب والتوصيل

تركيب ناقل المضيف

• تأكد من أن الكمبيوتر المضيف يوفر واجهة توسعة ISA أو EISA متوافقة.
• تحقق من موارد الناقل المتاحة قبل تثبيت البطاقة.
• ثبت البطاقة ميكانيكيًا لمنع الحركة أثناء توصيل كابل BNC.

توصيل كابلات ControlNet

• قم بتوصيل واجهات BNC باستخدام ترتيب كابل ControlNet المناسب.
• حافظ على تكوين الإنهاء المحدد 75 أوم.
• احتفظ بكابلات الشبكة منفصلة عن موصلات التبديل عالية الجهد حيثما كان ذلك عمليًا.

الطاقة والتأريض

• تحقق من أن ناقل المضيف يوفر مصدر +5 فولت تيار مستمر المحدد ضمن التفاوت المعلن +/-5%.
• حافظ على ترتيب تأريض الكمبيوتر المضيف أثناء التثبيت.
• لا تقم بتعديل البطاقة أو هيكل عزلها لاستيعاب مصدر طاقة غير متوافق.

الصيانة

• سجل تعريف البطاقة الموجود وتكوين المضيف قبل الاستبدال.
• تحقق من تخصيص الذاكرة المطلوب 16 كيلوبايت وتكوين ناقل المضيف.
• لا تفترض التوافق مع معماريات المضيف الأحدث القائمة على PCI.

الأسئلة المتكررة

• ما ناقل المضيف الذي يستخدمه 1784-KTCX15؟

  تحدد المواصفات المرفقة ISA/EISA كواجهة ناقل المضيف. لم يتم ذكر توافق PCI ولا ينبغي افتراضه.

• ما الشبكة التي تتصل بها هذه البطاقة؟

  تم تحديدها كبطاقة واجهة اتصال ControlNet. تحدد المعلومات المرفقة موصلين شبكة BNC.

• ما هو معدل البيانات المدرج؟

  تدرج البيانات الفنية المرفقة معدل بيانات يبلغ 57.6 كيلوبت في الثانية. لم يتم تأكيد أي سرعة اتصال أخرى من خلال المعلومات المقدمة.

• ما الجهد الذي تتطلبه البطاقة؟

  يتم تحديد جهد الناقل على أنه +5 فولت تيار مستمر مع تفاوت +/-5%. يتم إدراج استهلاك الطاقة النموذجي على أنه 1.5 واط.

• ما الإنهاء المطلوب؟

  تتطلب المواصفات المرفقة مقاومات 75 أوم للإنهاء. يجب أن يتبع موقع الإنهاء الدقيق تصميم شبكة ControlNet المناسب.

• ما تصنيف العزل المحدد؟

  تحدد البيانات المرفقة جهد عزل يبلغ 1500 فولت تيار متردد. لم يتم توفير طريقة الاختبار ومدته.

• هل يمكن تبديل البطاقة بسرعة؟

  لم يتم تحديد إمكانية التبديل السريع. يجب إيقاف تشغيل الكمبيوتر المضيف قبل إزالة البطاقة أو تركيبها ما لم تسمح وثائق النظام الكاملة بذلك صراحةً.

• هل درجة حرارة التشغيل محددة؟

  لم يتم توفير نطاق درجة حرارة التشغيل. لذلك يجب تأكيد حدود البيئة التخزينية أو التشغيلية من وثائق Allen-Bradley المطبقة.
