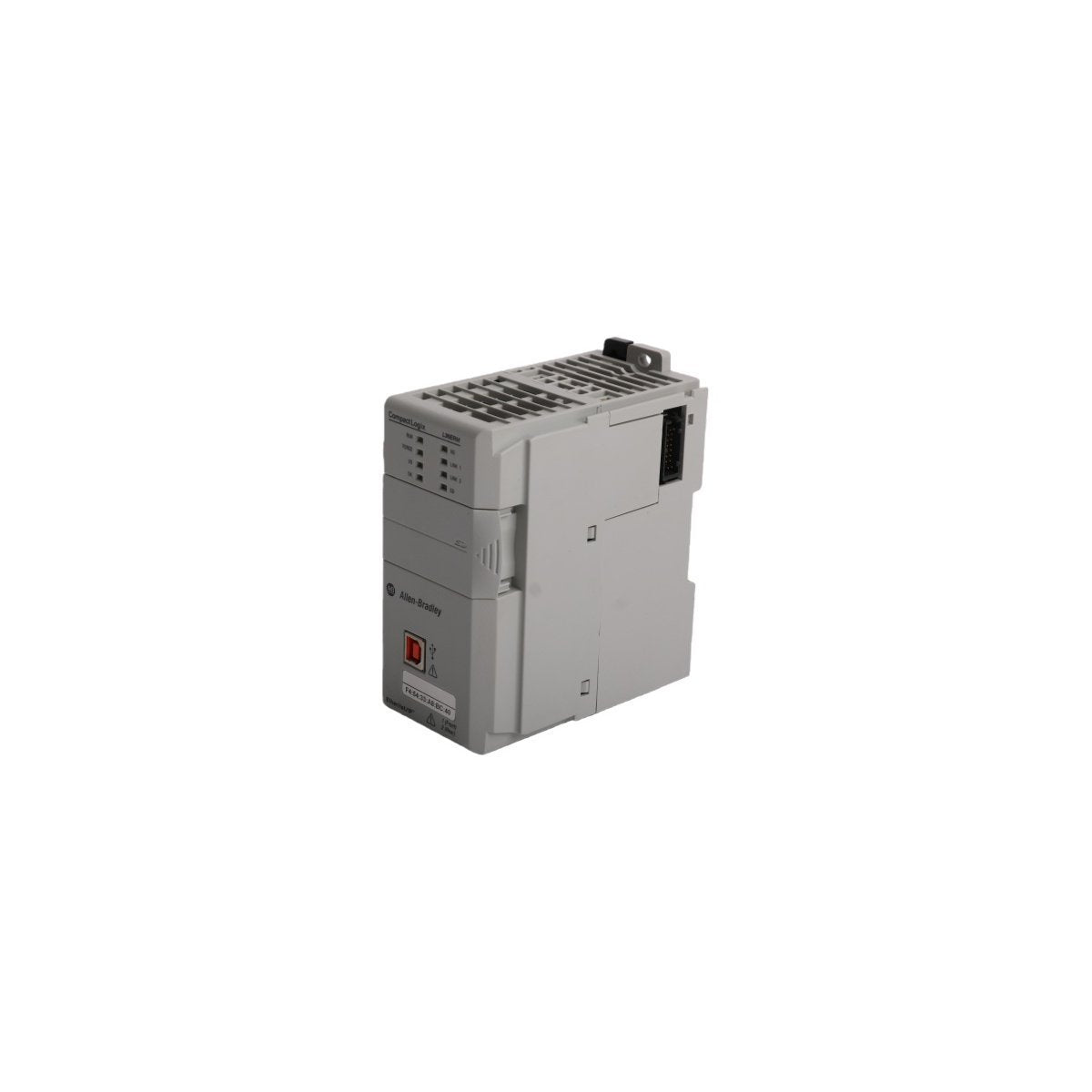

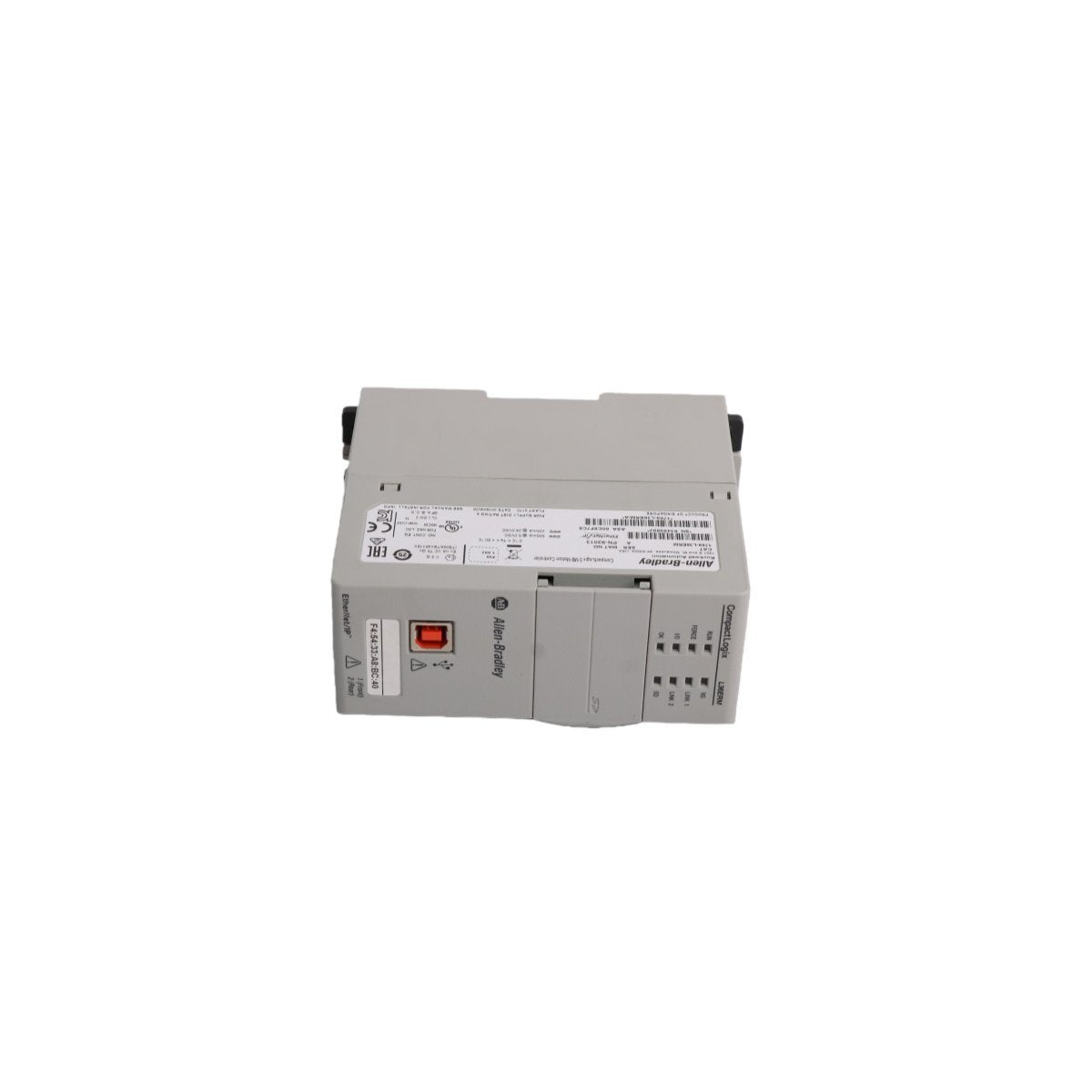

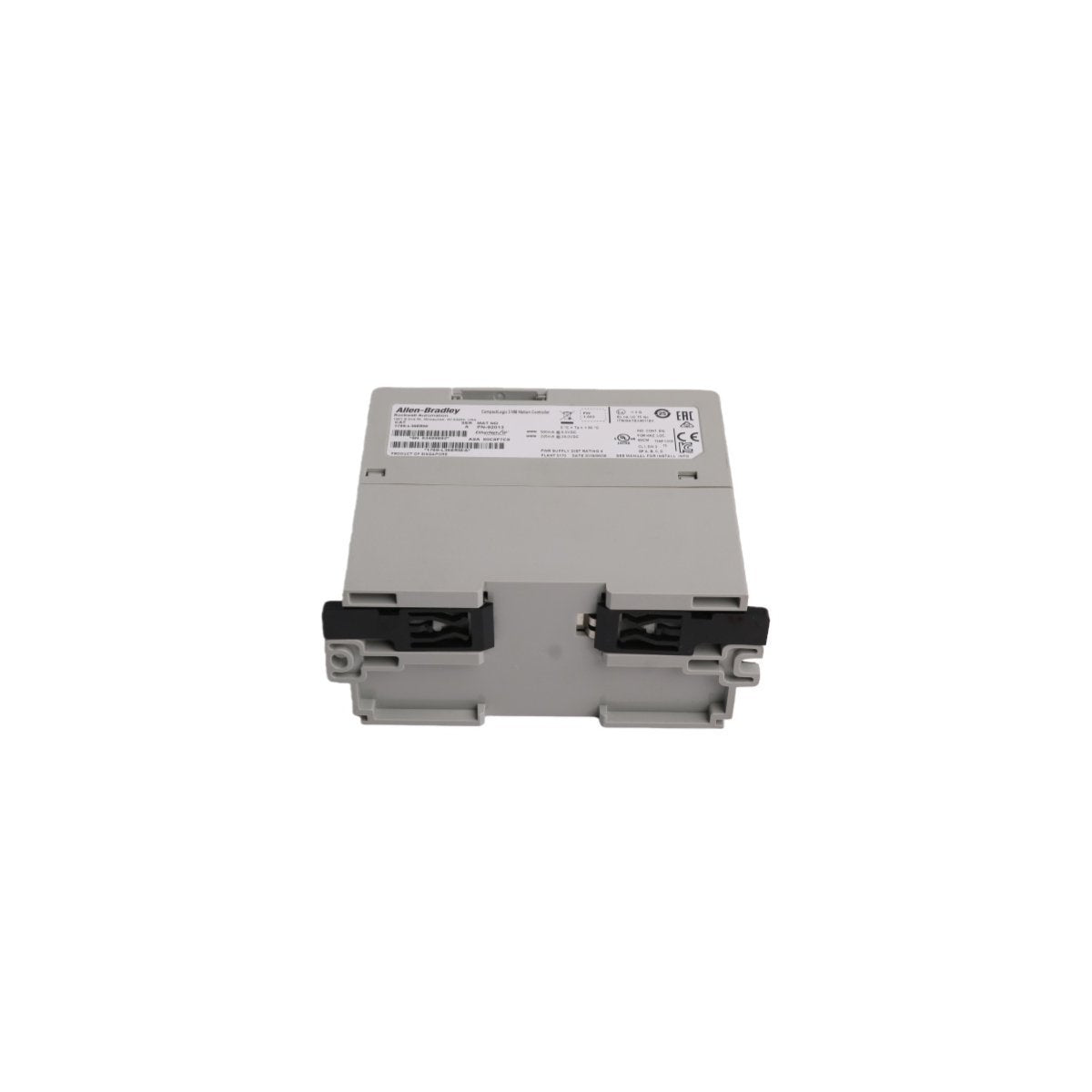

وحدة المعالج 1769-L36ERM Allen-Bradley CompactLogix 5370
-
الأبعاد: 22 × 13.7 × 4.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل Allen-Bradley 1769-L36ERM، والمدرج أيضًا في الكتالوج باسم معالج PLC 1769-L36ERM، كعنصر أجهزة مخصص للتحكم المنطقي والحركي متعدد التخصصات ضمن منصات CompactLogix 5370.
مواصفات الموديل
تُعد 1769-L36ERM وحدة تحكم مدمجة بذاكرة مستخدم سعتها 3 ميجابايت ومنافذ إيثرنت/IP مزدوجة. وهي مصممة لتسهيل التنفيذ الحاسم للمهام، وتدعم ما يصل إلى 16 محورًا للتحكم في الحركة عبر شبكات CIP Sync وEtherNet/IP.
المواصفات الفنية للأجهزة
| المعلمة | المواصفة |
| الموديل | 1769-L36ERM |
| الماركة | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.45 كجم |
| أبعاد الشحن | 15.0 × 12.0 × 10.0 سم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | 1.0 أمبير عند 24 فولت تيار مستمر |
| سعة الذاكرة | 3 ميجابايت |
اتصال شبكة محدد
يستخدم جهاز التحكم هذا شبكات EtherNet/IP المحددة لإدارة تبادل البيانات في الوقت الفعلي عبر محاور الإدخال/الإخراج والحركة الموزعة. يضمن تنفيذ تقنية Device Level Ring (DLR) التسامح مع أخطاء الشبكة من خلال توفير مسارات اتصال زائدة عن الحاجة. تم تحسين سرعة اتصال ناقل اللوحة الخلفية لمعدلات تحديث الإدخال/الإخراج المحلي السريعة، مما يدعم ما يصل إلى 30 وحدة 1769 محلية. يتم الحفاظ على توافق فلاش البرامج الثابتة لضمان التوافق مع متطلبات بيئة نظام ControlLogix وCompactLogix القياسية.
معلومات الطلب
-
وحدة تحكم CompactLogix 1769-L36ERM
-
غطاء بطارية واقٍ
-
حزمة وثائق
-
ملاحظة: يجب طلب بطاقة Secure Digital (SD) للتخزين غير المتطاير بشكل منفصل
إرشادات التثبيت الميداني
-
التركيب: قم بتثبيت وحدة التحكم على سكة DIN قياسية أو مباشرة على لوحة؛ حافظ على مسافة كافية لتدوير الهواء وفقًا لمواصفات الإدارة الحرارية.
-
التأريض: قم بتوصيل هيكل الوحدة بنقطة تأريض منخفضة المقاومة لتقليل تأثير التداخل الكهرومغناطيسي (EMI) على منافذ الاتصال.
-
الأسلاك: وجه كابلات الإيثرنت بعيدًا عن خطوط الطاقة AC عالية الجهد لمنع اقتران الإشارة؛ استخدم كابلات الزوج الملتوي المحمية (STP) للبيئات الصناعية.
-
مصدر الطاقة: تأكد من بقاء جهد الإمداد 24 فولت تيار مستمر ضمن النطاق الاسمي؛ استخدم مصدر طاقة SELV/PELV مخصص للحفاظ على العزل الكهربائي.
الأسئلة الشائعة
-
هل تدعم الوحدة التبديل السريع؟
وحدة التحكم ليست قابلة للتبديل السريع؛ يجب فصل الطاقة عن وحدة التحكم واللوحة الخلفية المحلية قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
-
ما هو الغرض من منافذ الإيثرنت المزدوجة؟
تدعم المنافذ المزدوجة هياكل الشبكة الخطية والنجمية وDLR، مما يتيح تشخيصات الشبكة المتكاملة ودعم مسار الاتصال المتكرر.
-
هل يمكن توسيع ذاكرة المستخدم؟
ذاكرة المستخدم الداخلية التي تبلغ سعتها 3 ميجابايت ثابتة؛ ومع ذلك، يتم دعم تخزين البيانات غير المتطايرة والنسخ الاحتياطي للبرنامج عبر بطاقات Secure Digital (SD) القابلة للإزالة.
-
ما هو الحد الأقصى لعدد وحدات الإدخال/الإخراج المحلية؟
تدعم وحدة التحكم ما يصل إلى 30 وحدة إدخال/إخراج محلية من طراز 1769 Compact عبر 3 بنوك توسيع كحد أقصى.
-
كيف يتم تطبيق تحديثات البرامج الثابتة؟
يتم تحديث البرامج الثابتة عبر منفذ برمجة USB باستخدام أداة برنامج ControlFlash؛ لا تقطع التيار الكهربائي أثناء عملية التحديث.
-
هل تدعم وحدة التحكم الإدخال/الإخراج المصنفة للسلامة؟
يدعم طراز 1769-L36ERM الاتصال بوحدات الإدخال/الإخراج الآمنة عبر EtherNet/IP؛ تأكد من متطلبات نظام السلامة المحددة في وثائق المشروع.
-
ما الذي يشير إلى عطل في الشبكة؟
يشير مؤشر LED "NET" الموجود على اللوحة الأمامية إلى حالة اتصال Ethernet/IP؛ يشير الضوء الأحمر الوامض عادةً إلى تعارض في عنوان IP أو فشل في الشبكة.
-
هل وحدة التحكم متوافقة مع محولات 1769-ADN القديمة؟
تدير وحدة التحكم وحدات الإدخال/الإخراج المحلية 1769؛ تتطلب التوافق مع الإدخال/الإخراج البعيد عبر المحولات القديمة التحقق من معلمات تكوين الشبكة المحددة.
