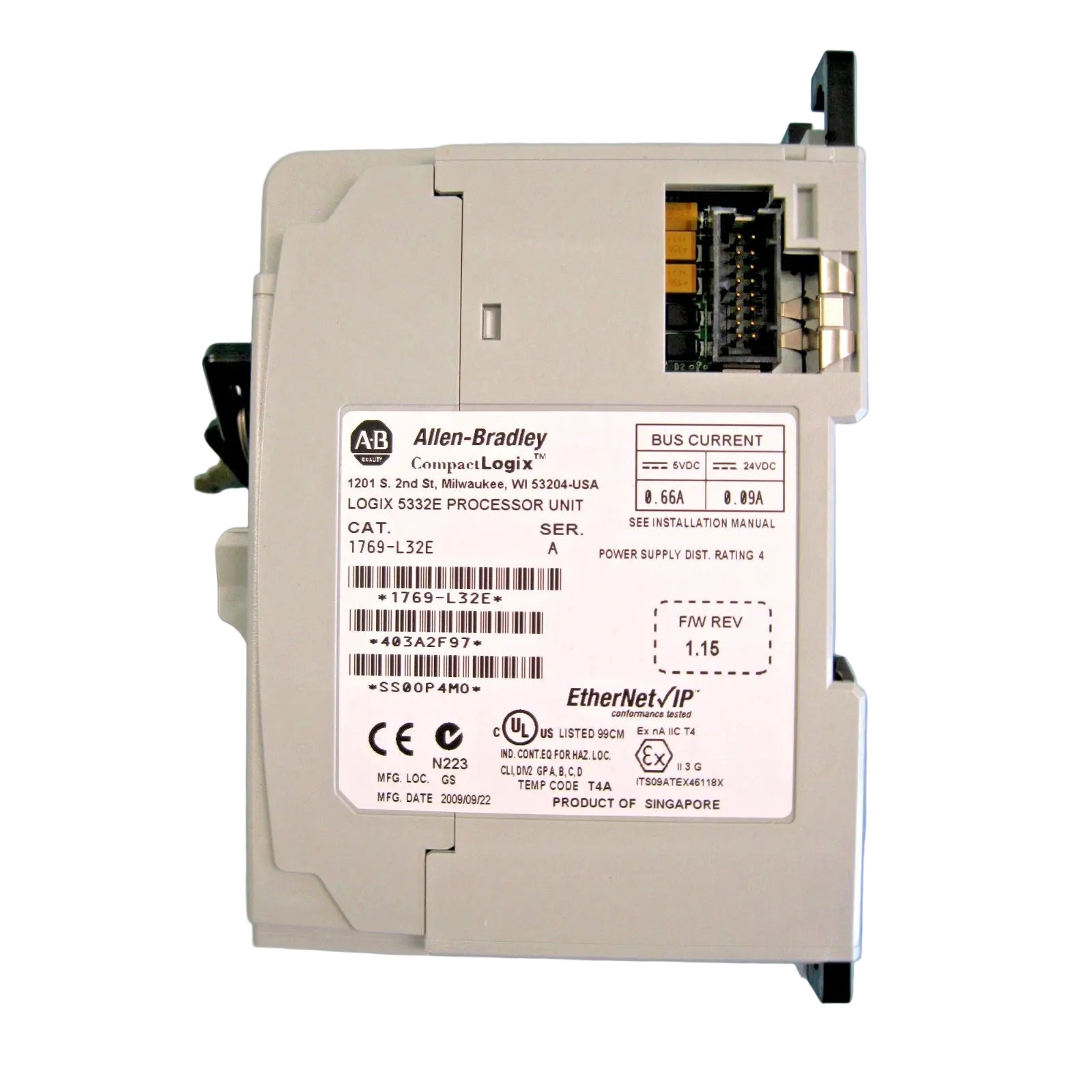

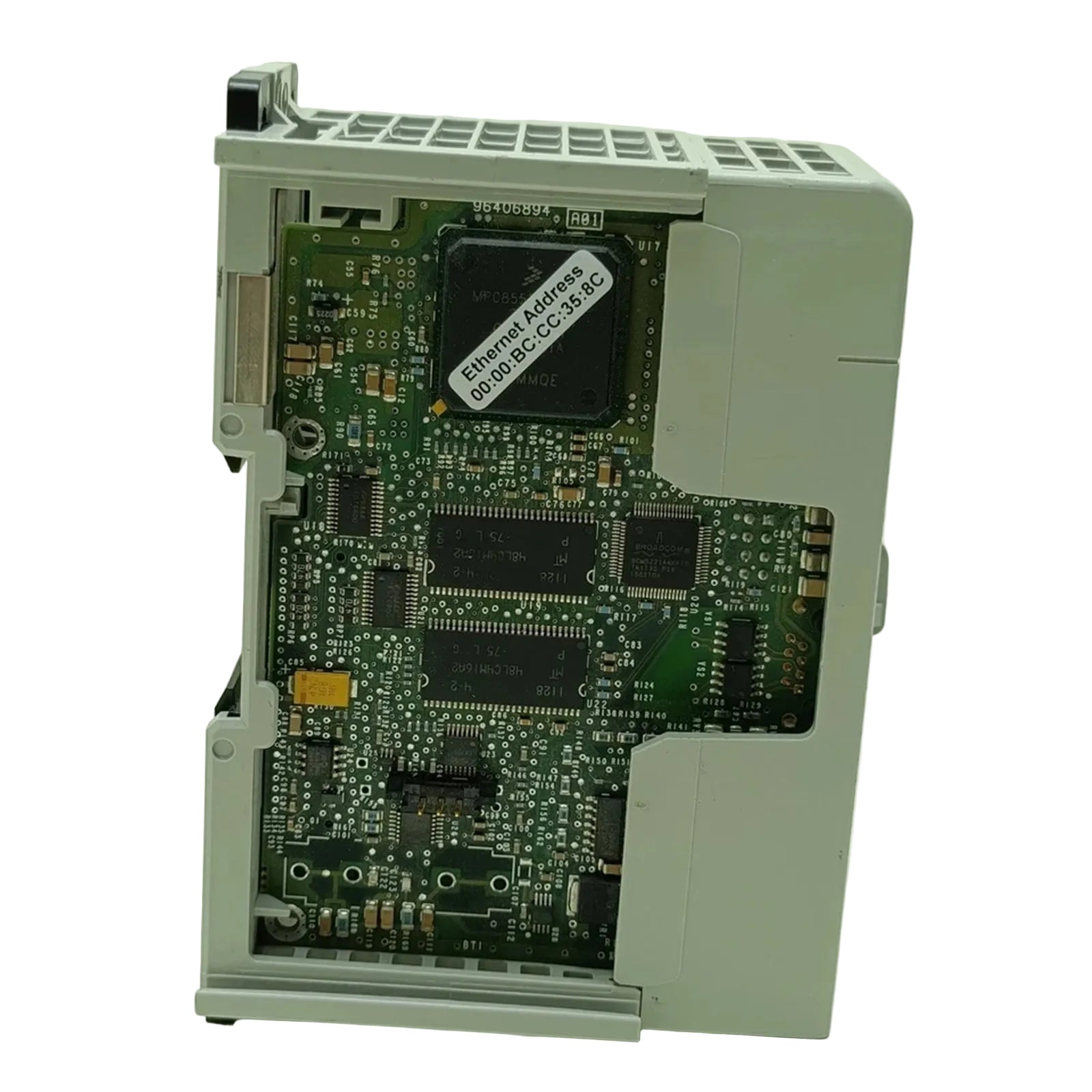

تم تكوين وحدة التحكم Allen-Bradley 1769-L32E (وحدة التحكم الأوتوماتيكية القابلة للبرمجة 1769-L32E) لتنفيذ المنطق عالي السرعة في شبكات التحكم الموزعة، وتوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لأوامر EtherNet/IP ومعالجة بيانات الإدخال/الإخراج الصناعية.

لاحقة ومُحدِّد الطراز

وحدة التحكم 1769-L32E هي وحدة تحكم معيارية مدمجة تتميز بذاكرة مستخدم تبلغ 750 كيلوبايت. تشير اللاحقة "E" إلى تضمين منفذ اتصال إيثرنت مدمج. يدعم هذا التصميم ما يصل إلى 16 وحدة إدخال/إخراج توسعية عبر 3 مجموعات مادية، باستخدام آلية تبادل بيانات محددة للأتمتة المحلية.

المواصفات الفنية

اتصال الشبكة الحتمي

تدمج وحدة التحكم هذه إمكانية EtherNet/IP لتسهيل الاتصال عالي السرعة القائم على العلامات. توافق الفلاش الخاص بالبرامج الثابتة إلزامي لصيانة النظام؛ يجب على المستخدمين مواءمة البرامج الثابتة لوحدة التحكم مع ملفات تكوين المشروع لضمان بقاء سرعة اتصال ناقل اللوحة الخلفية متزامنة مع دورة مسح الإدخال/الإخراج. تعد معالجة كثافة الإدخال/الإخراج بشكل صحيح ضرورية للحفاظ على الاستقرار ضمن حد الهيكل البالغ 16 وحدة.

معلومات الطلب

• 1 × وحدة تحكم 1769-L32E.

• 1 × غطاء طرفي 1769-ECR.

• ملاحظة: يتم توفير برنامج البرمجة وكابلات الإيثرنت وكابلات الاتصال التسلسلي كعناصر منفصلة في الكتالوج.

إرشادات التركيب الميداني

• التركيب: قم بتثبيت وحدة التحكم على سكة DIN قياسية مقاس 35 مم أو على سطح اللوحة. تأكد من المحاذاة الرأسية لدعم متطلبات تبديد الحرارة.

• التأريض: قم بتوصيل عروة تأريض الهيكل بحافلة تأريض مشتركة باستخدام موصل مربع 2.5 مم للتخفيف من الضوضاء الكهربائية في الوضع المشترك.

• الأسلاك: استخدم كابلات إيثرنت محمية من الفئة 5e أو أعلى؛ حافظ على مسارات الاتصال التسلسلي والإيثرنت مفصولة جسديًا عن موصلات الطاقة المترددة عالية الجهد.

• الإنهاء: تأكد من تثبيت الغطاء الطرفي (1769-ECR) على الوحدة النهائية في المجموعة لإكمال حلقة اتصال اللوحة الخلفية.

تفاصيل الإرسال اللوجستي

• وقت التسليم: 3-5 أيام عند انتهاء الدفع.

• الشحن عبر DHL/FEDEX/UPS.

• جميع الوحدات مؤمنة في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي والصدمات الميكانيكية أثناء النقل الدولي.

الاستفسارات الفنية المتكررة

• هل تدعم الوحدة التبديل الساخن؟

  لا. لا تدعم 1769-L32E التبديل الساخن. يجب فصل جميع مصادر الطاقة عن اللوحة الخلفية قبل إدخال أو إزالة المعالج أو وحدات الإدخال/الإخراج. يتسبب الإدخال المباشر في حدوث عابرات عالية الجهد تدمر مكونات منطق اللوحة الخلفية الحساسة.

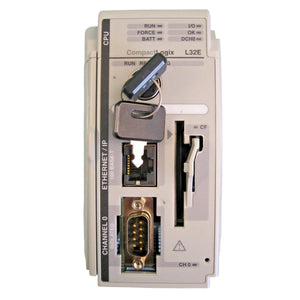

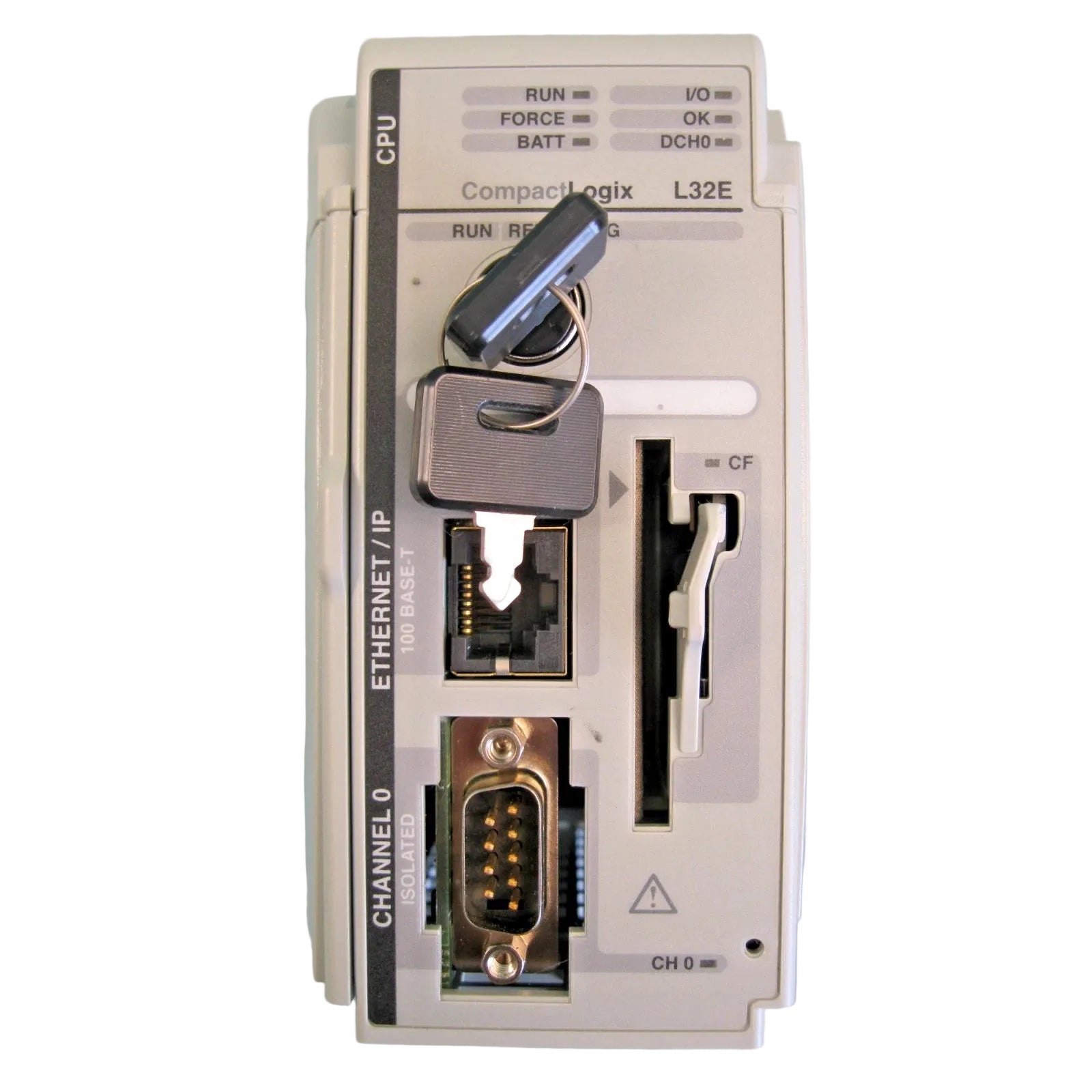

• كيف يتم تكوين منفذ الإيثرنت؟

  منفذ الإيثرنت ثابت للاتصال بسرعة 10/100 ميجابت في الثانية. تتم إدارة التكوين عبر أداة BOOTP/DHCP أو برنامج البرمجة. تأكد من تعيين عنوان IP وقناع الشبكة الفرعية والبوابة بشكل صحيح لتجنب تعارضات عنوان الشبكة أثناء وقت التشغيل.

• ما هي السعة القصوى لوحدة الإدخال/الإخراج؟

  تدعم وحدة التحكم 16 وحدة إدخال/إخراج كحد أقصى عبر 3 مجموعات. تجاوز هذا الحد سيؤدي إلى أخطاء في اتصال الناقل. يجب على المستخدمين أيضًا التحقق من سعة مصدر طاقة اللوحة الخلفية للتأكد من أنها تستطيع دعم الحمل التراكمي لجميع الوحدات المتصلة.

• كيف يتم إدارة توافق البرامج الثابتة؟

  يجب أن تتطابق تحديثات البرامج الثابتة مع مستويات المراجعة الرئيسية والثانوية المحددة في ملف المشروع. ستتسبب إصدارات البرامج الثابتة غير المتطابقة في دخول وحدة التحكم في حالة خطأ كبيرة لا يمكن استردادها. تحقق دائمًا من إصدارات الملفات قبل بدء عملية الفلاش.

• هل هناك قيود على دعم البروتوكول؟

  تدعم وحدة التحكم بروتوكولات DH485 و DF1 و ASCII و EtherNet. لاحظ أن منفذ RS-232 مخصص للتكوين من نقطة إلى نقطة وهو غير معزول جلفانيًا؛ يوصى باستخدام عازل تسلسلي خارجي للاتصالات التسلسلية لمسافات طويلة.

• كيف يتم تقسيم الذاكرة؟

  الذاكرة البالغة 750 كيلوبايت ثابتة ومقسمة للمنطق الخاص بالمستخدم وعلامات البيانات ومخازن الاتصال المؤقتة. يجب مراقبة استخدام الذاكرة في بيئة التكوين للتأكد من أن التطبيق لا يتجاوز السعة، مما يؤدي إلى حدوث خطأ في وقت التشغيل.

• ما الذي يسبب انجراف وقت المسح؟

  يحدث انجراف وقت المسح عادةً بسبب انقطاعات المهام عالية التردد أو حركة مرور الشبكة الزائدة. تأكد من أن عدد عقد الإيثرنت ضمن الحدود المحددة وقم بتحسين رمز المستخدم لتقليل مدة تنفيذ المهمة للتحكم الحاسم في الوقت.

• ما هو حد درجة حرارة التخزين؟

  يمكن تخزين الوحدة في بيئات تتراوح درجة حرارتها بين -40 و 85 درجة مئوية. التعرض لدرجات حرارة خارج هذا النطاق أثناء التخزين يمكن أن يضر بسلامة مكثفات الاحتفاظ بالذاكرة الداخلية ويقلل من العمر التشغيلي للمعالج.
