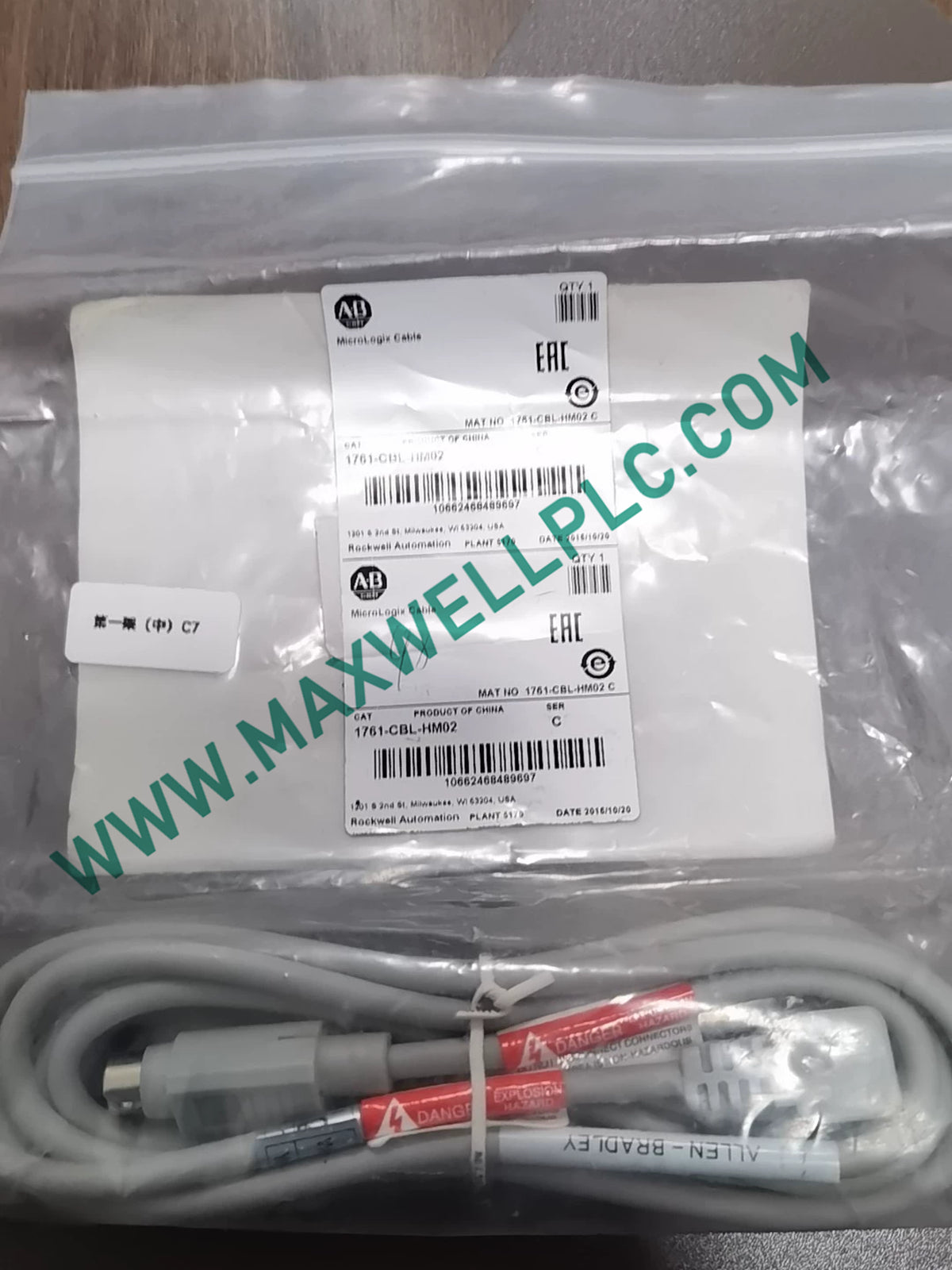

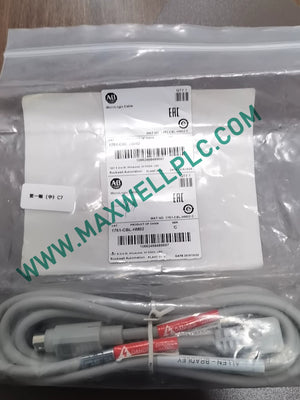

تم تكوينه للاتصال التسلسلي بين وحدة تحكم MicroLogix ومبرمج محمول، يوفر Allen-Bradley 1761-CBL-HM02 (كابل الاتصال 1761CBLHM02) اتصال Mini-DIN ذو 8 سنون بطول كابل 2 متر وموصل PLC بزاوية قائمة.

تحديد النموذج

تحدد البيانات المرفقة 1761CBLHM02 كمرجع مدمج لـ 1761-CBL-HM02. لم يتم تعيين أي تفسير إضافي لللاحقة نظرًا لعدم توفر تفكيك أحرف معرفة من قبل الشركة المصنعة.

مواصفات الكابل

خصائص الاتصال التسلسلي

إن 1761-CBL-HM02 هو كابل واجهة اتصال مادية مخصص للاتصال بين وحدة تحكم MicroLogix 1000 ومبرمج محمول.

يصل معدل الاتصال المحدد إلى 115.2 كيلوبت في الثانية. تعتمد سرعة الاتصال الفعلية على الأجهزة المتصلة ومعلمات الاتصال التسلسلي المكونة فيها.

توفر الموصلات 24 AWG مسار الإشارة المادي بين الواجهات المتصلة. يجب عدم التعامل مع الكابل ككابل إيثرنت أو ككابل برمجة USB عام الغرض.

واجهة PLC من Allen-Bradley

تستخدم واجهة جانب PLC موصل Mini-DIN ذو 8 سنون بتكوين بزاوية قائمة. يضع هذا الشكل الهندسي للموصل مخرج الكابل أقرب إلى جسم وحدة التحكم ويمكن أن يقلل من الخلوص المطلوب حول الموصل.

يرتبط الكابل بمنصة MicroLogix 1000. يجب عدم افتراض التوافق مع وحدات التحكم الأخرى من Allen-Bradley فقط من شكل الموصل، لأن تعيينات السن الكهربائية وبروتوكولات الاتصال يجب أن تتطابق أيضًا.

الخصائص البيئية

يتراوح نطاق درجة حرارة التشغيل المحدد من 0 درجة مئوية إلى +60 درجة مئوية. تتراوح درجة حرارة التخزين من -40 درجة مئوية إلى +85 درجة مئوية.

تحدد الرطوبة بنسبة 5-95% رطوبة نسبية بدون تكاثف. يجب تركيب الكابل بحيث لا تتراكم الرطوبة عند واجهة الموصل.

معلومات الطلب

• 1 × كابل الاتصال Allen-Bradley 1761-CBL-HM02
• طول الكابل: 2 متر
• 1 × موصل Mini-DIN ذو 8 سنون لجانب PLC
• تكوين الموصل: زاوية قائمة
• المنصة المقصودة: MicroLogix 1000
• لم يتم تحديد محول برمجة منفصل أو مجموعة ملحقات في المعلومات المرفقة.

إرشادات التركيب والمناولة

• تحقق من نوع الموصل وتكوين السن قبل التوصيل.
• قم بمحاذاة موصل Mini-DIN بشكل صحيح قبل الإدخال.
• لا تقم بتدوير أو إجبار الموصل أثناء توصيله جزئيًا.
• حافظ على نصف قطر الانحناء المناسب لإنشاء الكابل.
• تجنب توجيه كابل الاتصال بالتوازي مع موصلات الطاقة ذات التيار العالي لمسافات طويلة.
• حافظ على الموصل خاليًا من الغبار والزيت والرطوبة.
• ثبت الكابلات الطويلة لمنع الحمل الميكانيكي على الموصل.
• لا تستخدم الكابل كبديل لكابل إيثرنت أو USB للاتصال.
• افصل الكابل عن الجهاز قبل إجراء الصيانة على الأسلاك أو الموصل.

الأسئلة المتكررة

• ما هي منصة وحدة التحكم المصمم لها 1761-CBL-HM02؟

  تحدد معلومات المنتج المرفقة الكابل لمنصة Allen-Bradley MicroLogix 1000 واتصال المبرمج المحمول.

• ما هو الموصل المستخدم على جانب PLC؟

  يستخدم الكابل موصل Mini-DIN ذو 8 سنون على جانب PLC. تحدد المواصفات المرفقة الموصل بشكل إضافي على أنه تكوين بزاوية قائمة.

• ما هو طول الكابل؟

  طول الكابل المحدد هو 2 متر. يتم قياس الطول ككل تجميع كابل الاتصال.

• ما هي سرعة الاتصال المدعومة؟

  تحدد البيانات المرفقة معدلات اتصال تصل إلى 115.2 كيلوبت في الثانية. تعتمد سرعة التشغيل الفعلية على تكوين الجهاز المتصل.

• ما هو حجم الموصل المحدد؟

  يستخدم الكابل موصلات 24 AWG وفقًا للمعلومات الفنية المرفقة. لم يتم تقديم مواصفات مادة الموصل.

• ما هو نطاق درجة حرارة التشغيل؟

  درجة حرارة التشغيل المحددة هي 0 درجة مئوية إلى +60 درجة مئوية. ينطبق هذا النطاق على مواصفات الكابل المرفقة.

• ما هو نطاق درجة حرارة التخزين؟

  تحدد درجة حرارة التخزين من -40 درجة مئوية إلى +85 درجة مئوية. يجب أن تمنع ظروف التخزين تلف الموصلات ميكانيكيًا أو بالرطوبة.

• هل ينطبق استهلاك الطاقة الخارجي على هذا الكابل؟

  لا. تحدد المعلومات المرفقة العنصر ككابل اتصال، لذلك لا يوجد تصنيف منفصل لاستهلاك الطاقة محدد.
