دليل البيانات الفنية والتقني لوحدة تحكم Allen-Bradley ControlLogix طراز 1757-FIM

Allen-Bradley

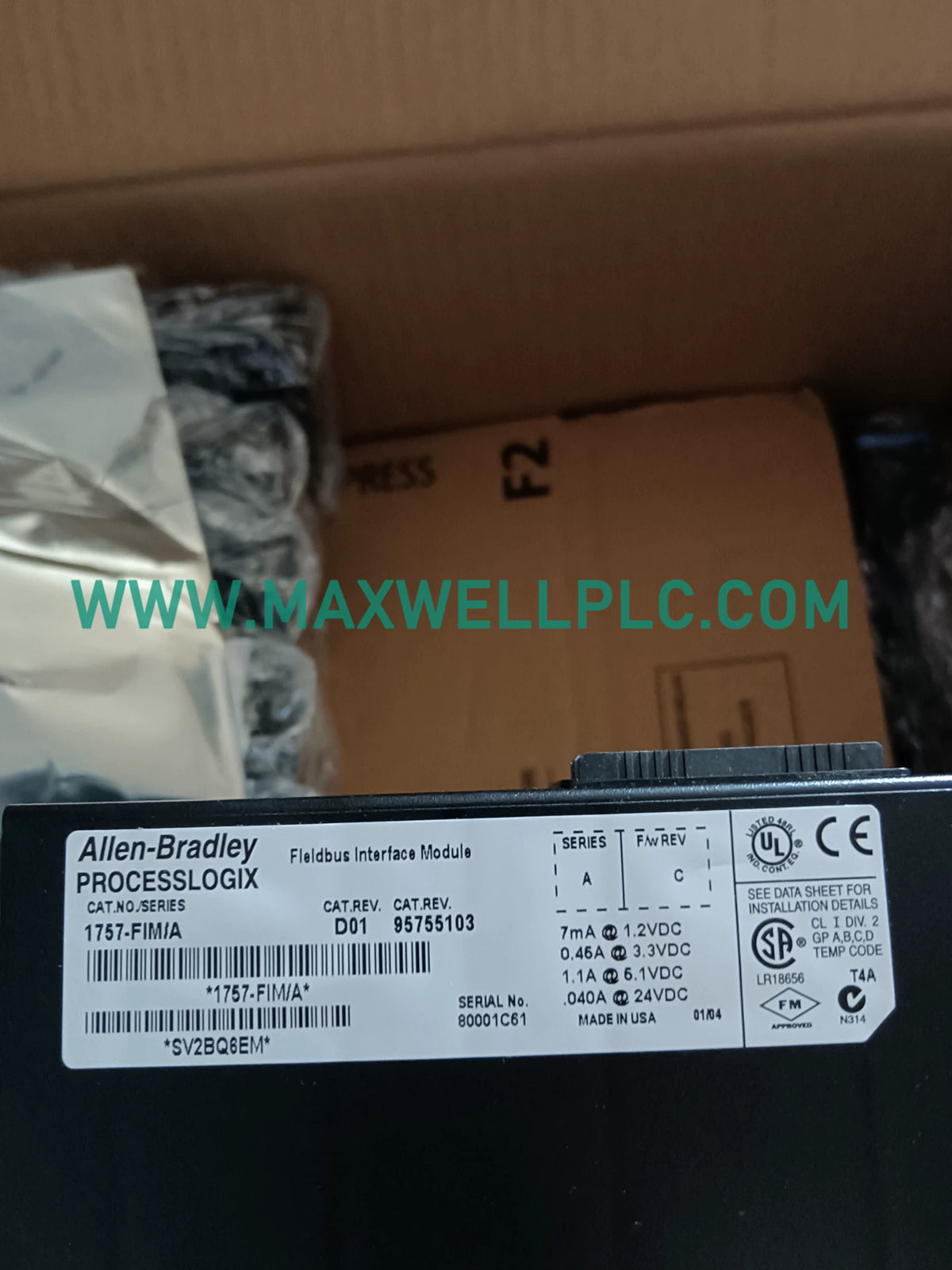

وحدة واجهة الناقل الميداني Allen-Bradley طراز 1757-FIM ControlLogix

SKU: 1757-FIM

In Stock

الأبعاد: ٣.٥ × ١٤ × ١٤.٥ سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : ألين برادلي, كل المنتجات

Tags : Allen-Bradley ControlLogix, Fieldbus Interface Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين وحدة Allen-Bradley 1757-FIM، والتي تُعرف أيضًا باسم وحدة واجهة ناقل المجال 1757FIM، لاتصال بروتوكول FOUNDATION Fieldbus في أنظمة ProcessLogix، وتوفر تنفيذًا مباشرًا للطبقة المادية عبر شبكات الأتمتة الصناعية.

مصفوفة تعريف النموذج

رقم الكتالوج: 1757-FIM
رقم كتالوج قطع الغيار: 1757FIM
هندسة الأجهزة: منصة ControlLogix / ProcessLogix
بروتوكول الاتصال: H1 FOUNDATION Fieldbus (31.25 كيلوبت/ثانية)

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	1757-FIM
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.26 كجم
أبعاد الشحن	3.5 × 14 × 14.5 سم
درجة حرارة التشغيل	0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة	24 فولت تيار مستمر (زائد أو ناقص 20 بالمائة)
مقاومة الاهتزاز	5 جيجا عند 10 إلى 500 هرتز
صدمة التشغيل	15 جيجا
الرطوبة النسبية	5 إلى 95 بالمائة بدون تكاثف

اتصال الشبكة وتكامل الأتمتة الصناعية

تعمل الوحدة كمعالج اتصال مخصص مصمم للتعامل مع الشبكات الحتمية وتوسيع كثافة الإدخال/الإخراج ضمن بنى الأتمتة. تقوم بتنفيذ أطر سرعة اتصال ناقل اللوحة الخلفية أثناء التفاعل مع الأجهزة الميدانية H1 FOUNDATION Fieldbus. يحافظ الجهاز على توافق وميض البرامج الثابتة لدعم مسارات ترقية النظام، مما يقلل من وقت التوقف عن العمل أثناء تغييرات دورة حياة التشغيل.

قائمة المواد ومخرجات الطلب

وحدة واجهة ناقل المجال Allen-Bradley 1757-FIM عدد 1
غطاء كتلة طرفية واقي عدد 1
ورقة وثائق فنية وإدراج الامتثال عدد 1

إرشادات التركيب والتوصيل المادي

تركيب العلبة: قم بتركيب الوحدة بإحكام على قضبان DIN القياسية أو فتحات هيكل ControlLogix المخصصة، مع ضمان المحاذاة الصحيحة مع موصلات اللوحة الخلفية.
الحماية والتأريض: قم بتوصيل درع كابل ناقل المجال بأرضي منخفض المقاومة عند نقطة دخول خزانة التحكم لقمع التداخل الكهرومغناطيسي.
توجيه مصدر الطاقة: حافظ على أسلاك مصدر الطاقة 24 فولت تيار مستمر مفصولة ماديًا عن خطوط التيار المتردد عالية الجهد وكابلات محرك المحرك عالية التردد لمنع تشويه الإشارة.

الأسئلة الشائعة

ما هو معدل الباود الذي تدعمه الوحدة 1757-FIM؟

تتصل الوحدة بشبكة H1 FOUNDATION Fieldbus بسرعة إرسال ثابتة تبلغ 31.25 كيلوبت/ثانية.
هل يمكن إدخال أو إزالة الوحدة 1757-FIM أثناء التشغيل؟

تنطبق قيود التبديل الساخن اعتمادًا على هيكل ControlLogix المحدد وتكوين طاقة اللوحة الخلفية؛ تحقق من حالة النظام قبل الإزالة.
ما هو نطاق جهد التشغيل لمدخل مصدر الطاقة؟

تتطلب الوحدة طاقة إمداد اسمية تبلغ 24 فولت تيار مستمر مع تفاوت مسموح به يبلغ زائد أو ناقص 20 بالمائة.
ما هي حدود الاهتزاز البيئي المحددة لهذه الوحدة؟

تم تصنيف الجهاز لتحمل مستويات اهتزاز تصل إلى 5 جيجا عبر نطاق تردد من 10 إلى 500 هرتز.
هل الوحدة مناسبة لبيئات الرطوبة المتكثفة؟

لا، يجب أن تظل الرطوبة النسبية التشغيلية بين 5 و 95 بالمائة في الظروف غير المتكثفة.
ما هو بلد المنشأ للوحدة 1757-FIM؟

يتم تصنيع الأجهزة في الولايات المتحدة الأمريكية، مع شحن من شيامن، الصين.
ما هو الوزن المادي الدقيق لوحدة الواجهة؟

تزن الوحدة 0.26 كجم، باستثناء مواد التعبئة الخارجية وعلب الشحن.
ما هي المنصة الأساسية للنظام التي صمم هذا الجهاز من أجلها؟

تم تصميمها خصيصًا للتكامل ضمن شبكات البنية التحتية Allen-Bradley ControlLogix و ProcessLogix.
