1747-ASB محول الإدخال/الإخراج عن بعد من Allen-Bradley

Allen-Bradley

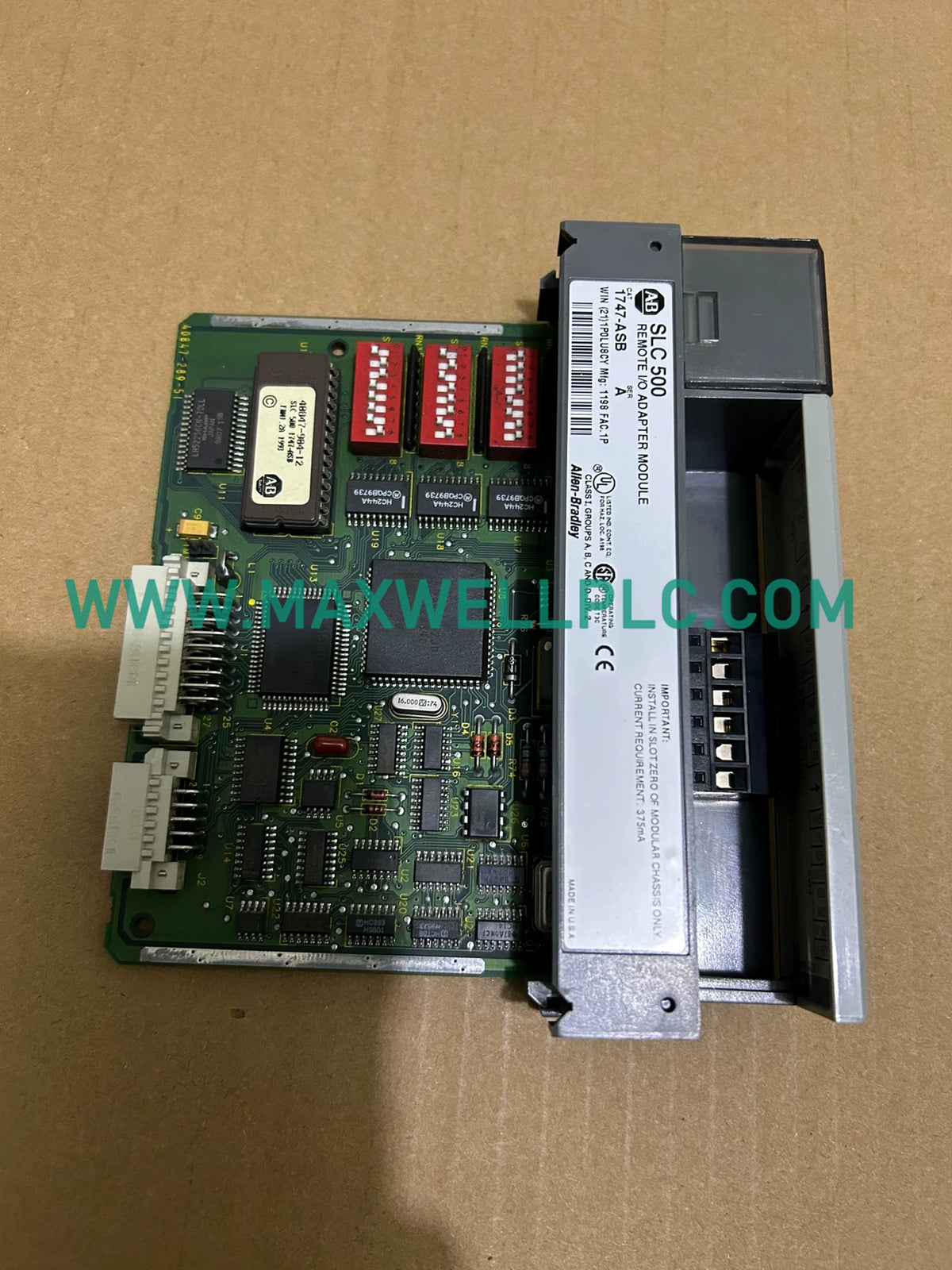

محول الإدخال/الإخراج عن بعد من سلسلة ألين برادلي SLC 500 طراز 1747-ASB

SKU: 1747-ASB

متوفر في المخزون

الأبعاد: 14.5 × 3.4 × 13.1 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: ألين برادلي, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Allen-Bradley SLC 500, Allen-Bradley SLC 500 Series, Remote I/O Modules, SLC 500 Controllers, Universal Remote I/O Systems

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تعمل وحدة Allen-Bradley 1747-ASB، والمصنفة أيضًا تحت اسم وحدة مهايئ الإدخال/الإخراج عن بعد 1747-ASB، كمكون مادي مخصص لنقل بيانات الإدخال/الإخراج عن بعد بين أنظمة هيكل SLC 500 وشبكات الإدخال/الإخراج عن بعد العالمية.

تكوين النموذج

تُعد 1747-ASB وحدة مهايئ إدخال/إخراج SLC 500 أحادية الفتحة مصممة لاتصالات الإدخال/الإخراج عن بعد العالمية. تدعم الوحدة معدلات اتصال تبلغ 57.6 و115 و230 كيلوبت/ثانية، وتوصل أجهزة الإدخال/الإخراج عن بعد عبر كابل Belden 9463.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	1747-ASB
العلامة التجارية	Allen-Bradley
نوع المنتج	وحدة محول الإدخال/الإخراج عن بعد
السلسلة	SLC 500
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.2 كجم
أبعاد الشحن	14.5 × 3.4 × 13.1 سم
درجة حرارة التشغيل	غير محدد
استهلاك الطاقة	تيار اللوحة الخلفية 5 فولت تيار مستمر: 375 مللي أمبير
عرض الوحدة	فتحة واحدة
منفذ الاتصال	محول الإدخال/الإخراج عن بعد العالمي
معدل الاتصال	57.6 أو 115 أو 230 كيلوبت/ثانية
كابل الإدخال/الإخراج عن بعد	Belden 9463
الحد الأقصى للفتحات المدعومة	30 فتحة
سعة العقدة	16 قياسية / 32 موسعة
نوع الموصل	موصل فينيكس بـ 6 سنون

اتصالات شبكة الإدخال/الإخراج عن بعد

توفر وحدة 1747-ASB اتصالات الإدخال/الإخراج عن بعد بين نظام معالج SLC 500 وأجهزة الإدخال/الإخراج الموزعة. تدير الوحدة تبادل بيانات الرفوف البعيدة عبر بروتوكول الإدخال/الإخراج عن بعد العالمي مع الحفاظ على الاتصال باللوحة الخلفية لـ SLC 500.

تدعم الوحدة معدلات اتصال قابلة للاختيار تبلغ 57.6 و115 و230 كيلوبت/ثانية. يعتمد أداء الشبكة على طول الكابل وتكوين العقدة وهندسة نظام الإدخال/الإخراج عن بعد.

تكامل شبكة التحكم الصناعي

تستخدم 1747-ASB تقنية اتصالات الإدخال/الإخراج عن بعد من Allen-Bradley للهندسة المعمارية للتحكم الموزع. تدعم الوحدة عنونة العقد القياسية والموسعة، مما يسمح بتوصيل رفوف إدخال/إخراج بعيدة متعددة داخل الشبكة المكونة.

تستخدم وحدة المحول اتصالات ناقل اللوحة الخلفية لتبادل بيانات الهيكل المحلي مع نظام SLC 500. تتطلب عنونة العقدة الصحيحة وإنهاء الكابل وتكوين معلمات الاتصال للتشغيل السليم.

معلومات الطلب

1 × وحدة محول الإدخال/الإخراج عن بعد Allen-Bradley 1747-ASB
1 × مجموعة غلاف الوحدة
1 × موصل اتصال فينيكس بـ 6 سنون
كابل الإدخال/الإخراج عن بعد وهيكل SLC 500 متوافق يتم توفيرهما بشكل منفصل

إرشادات التثبيت في الموقع

تركيب الوحدة

قم بتركيب وحدة 1747-ASB في فتحة هيكل SLC 500 متوافقة.
قم بإزالة طاقة النظام قبل تركيب الوحدة أو إزالتها.
تحقق من تثبيت الوحدة وتوصيل الموصل قبل بدء التشغيل.

توصيل الإدخال/الإخراج عن بعد

استخدم كابل Belden 9463 أو نوع كابل مكافئ لاتصالات الإدخال/الإخراج عن بعد.
حافظ على فصل الكابلات عن الأسلاك عالية الجهد والتيار العالي.
تأكد من عنونة عقدة الشبكة قبل توصيل الأجهزة البعيدة.

إعداد الاتصال

قم بتكوين معدل الاتصال وفقًا لتصميم شبكة الإدخال/الإخراج عن بعد.
تحقق من إعدادات عنونة العقدة القياسية أو الموسعة.
تحقق من إنهاء الكابل وممارسات التأريض أثناء التشغيل.

الأسئلة المتداولة

ما الوظيفة التي تؤديها 1747-ASB؟

تعمل 1747-ASB كوحدة مهايئ إدخال/إخراج عن بعد تنقل بيانات الإدخال/الإخراج بين أنظمة SLC 500 وشبكات الإدخال/الإخراج عن بعد العالمية.

ما معدلات الاتصال المدعومة؟

تدعم الوحدة معدلات اتصال الإدخال/الإخراج عن بعد تبلغ 57.6 و115 و230 كيلوبت/ثانية.

ما نوع الكابل المحدد لهذه الوحدة؟

نوع كابل الإدخال/الإخراج عن بعد الموصى به هو Belden 9463 لتوصيلات شبكة الاتصالات.

كم عدد الفتحات التي يمكن أن تدعمها الوحدة؟

يدعم المحول الرفوف البعيدة التي تحتوي على ما يصل إلى 30 فتحة وفقًا لهندسة الإدخال/الإخراج عن بعد المكونة.

كم عدد العقد المدعومة؟

تدعم الوحدة 16 عقدة قياسية وما يصل إلى 32 عقدة موسعة داخل شبكة الإدخال/الإخراج عن بعد.

ما تيار اللوحة الخلفية الذي تتطلبه الوحدة؟

تتطلب 1747-ASB تيارًا يبلغ 375 مللي أمبير من مصدر اللوحة الخلفية لـ SLC 500 بجهد 5 فولت تيار مستمر.

ما نوع الموصل المستخدم؟

تستخدم الوحدة موصل فينيكس بـ 6 سنون لأسلاك اتصال الإدخال/الإخراج عن بعد.

هل يمكن تركيب الوحدة بينما يكون الهيكل قيد التشغيل؟

يجب عدم إدخال الوحدة أو إزالتها أثناء التشغيل ما لم يكن تكوين النظام يدعم هذا الإجراء على وجه التحديد.
