نظرة عامة على المنتج

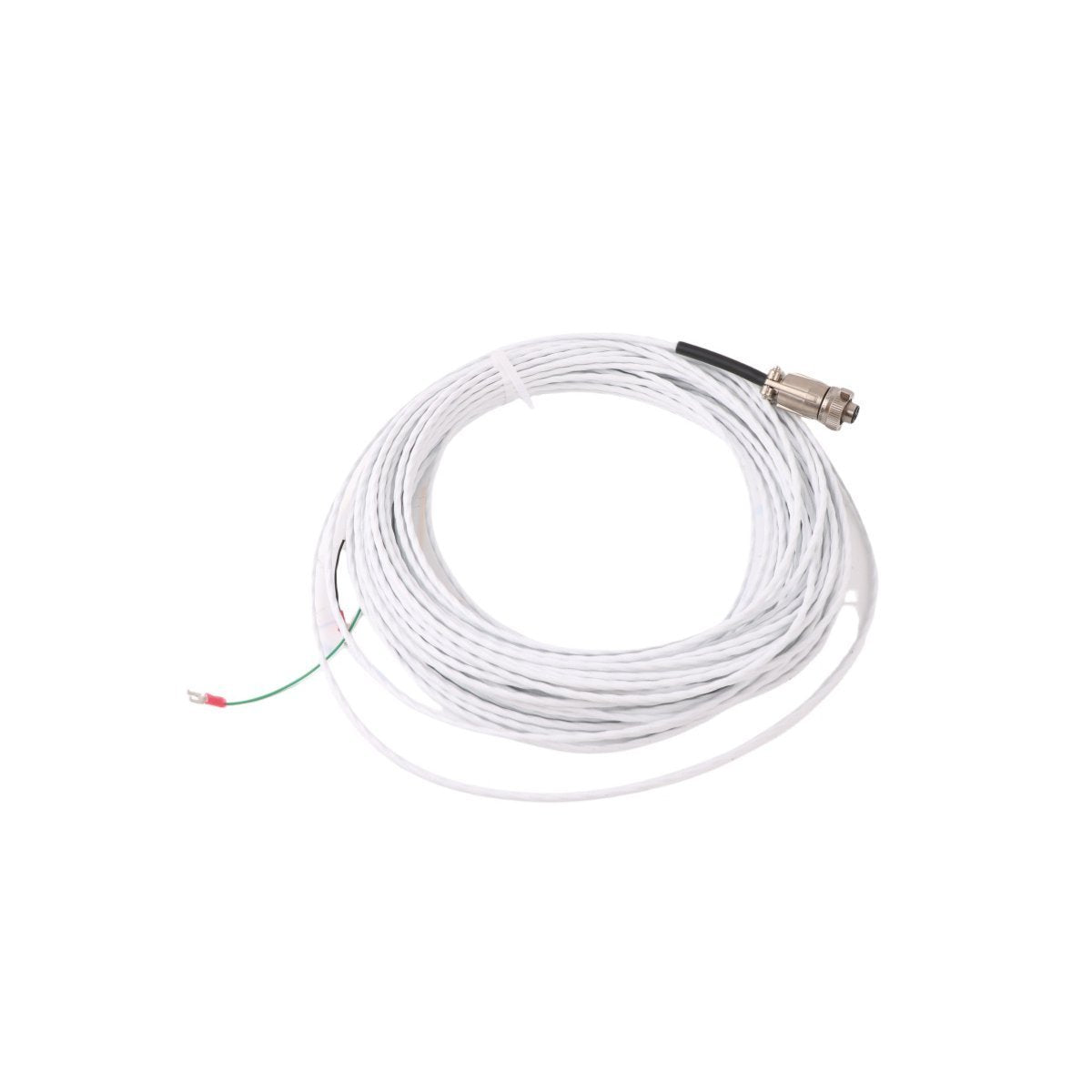

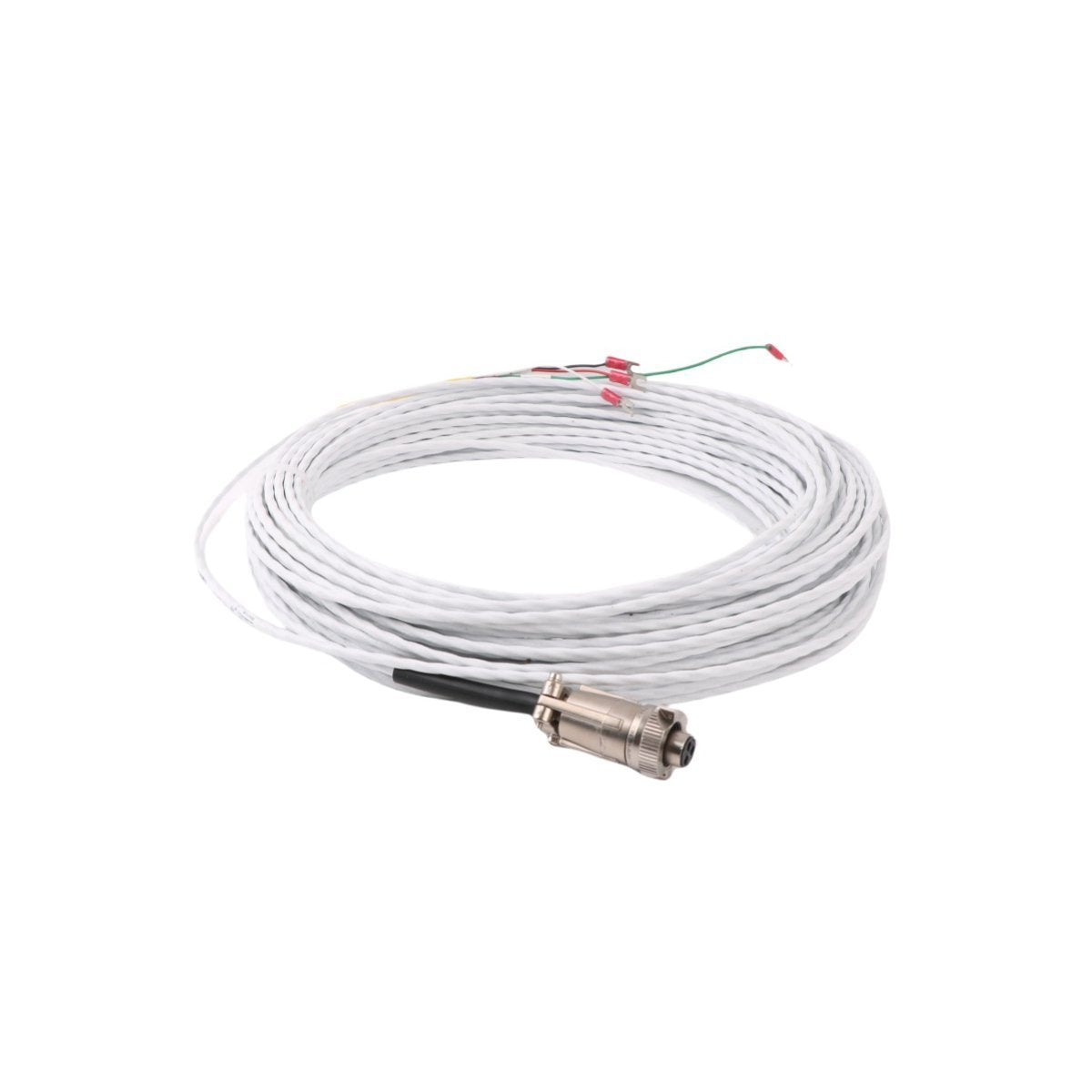

Bently Nevada 16925-50 (ونوعها الآخر بطول 25 قدمًا، 16925-25) هي مجموعة نقل إشارات عالية التكامل مصممة لأنظمة حماية الآلات الهامة. يعمل كابل التوصيل البيني القياسي هذا بمثابة جسر البيانات الأساسي بين مستشعرات التقارب ووحدات التحكم في المراقبة. صُمم الكابل ليتحمل مستويات الضوضاء الكهرومغناطيسية الصارمة للبيئات الصناعية، ويستخدم تقنية حماية متقدمة للحفاظ على دقة إشارات المحولات منخفضة الجهد. من خلال توفير مسار مستقر، ذو مقاومة منخفضة لبيانات الاهتزاز والموضع، فإنه يضمن أن أنظمة أجهزة الإشراف على التوربينات (TSI) تتلقى معلومات دقيقة، وهو أمر أساسي لمنع الفشل الميكانيكي الكارثي وتحسين جداول الصيانة.

المعلمات الأساسية للأجهزة والمواصفات الفيزيائية

يتم تعريف طراز 16925-50 بتفاصيل البناء التقنية التالية:

• رقم الطراز: 16925-50 (50 قدمًا) / 16925-25 (25 قدمًا)

• نوع الموصل: نحاس عالي التوصيل

• العزل والغطاء: بولي كلوريد الفينيل متين ذو جودة صناعية

• الدرع: محمي بالكامل للتخفيف من تداخل EMI/RFI

• تكوين الموصل: واجهة ذكر-أنثى

• النطاق الحراري: قدرة تشغيل من -40 درجة مئوية إلى +80 درجة مئوية

• الوزن الفعلي: 0.4 كجم

• الأبعاد الخارجية: 2.5 × 11.2 × 24.2 سم

• رمز التصدير العالمي: HS 8537101190

• بلد المنشأ: الولايات المتحدة الأمريكية

سيناريوهات التشغيل الصناعي

يتم نشر حل التوصيل البيني هذا عبر قطاعات متنوعة حيث تكون جاهزية المعدات حيوية للسلامة التشغيلية. تشمل التطبيقات الأساسية:

• مرافق توليد الطاقة: ربط مستشعرات التوربينات والمولدات بحوامل المراقبة عن بعد لتتبع اهتزاز العمود والموضع المحوري.

• معالجة الهيدروكربونات: ضمان ترحيل الإشارات الموثوق به من الضواغط والمضخات عالية السرعة إلى غرف التحكم في مصافي النفط والغاز.

• النقل والسكك الحديدية: توفير اتصالات بيانات مستقرة لمراقبة صحة المعدات الدوارة واسعة النطاق في البنية التحتية للنقل.

• التصنيع الآلي: تسهيل الاتصال النظيف بين المستشعرات الدقيقة ووحدات تحليل الاهتزاز القائمة على PLC.

الأسئلة الشائعة

س: ما هو الفرق الأساسي بين 16925-50 و 16925-25؟

ج: يشير اللاحقة الرقمية إلى الطول المحدد من المصنع. يبلغ طول الكابل 16925-50 50 قدمًا (15.2 متر)، بينما يبلغ طول الكابل 16925-25 25 قدمًا (7.6 متر). تظل المواصفات الكهربائية الداخلية والدرع متطابقة.

س: هل يمكن استخدام هذا الكابل في البيئات ذات درجات الحرارة العالية بالقرب من أغلفة التوربينات؟

ج: الكابل مصنّف لدرجات حرارة تصل إلى 80 درجة مئوية. إذا تجاوزت نقطة التثبيت هذا النطاق، يوصى باستخدام درع حراري إضافي أو توجيه الكابل عبر قنوات مبردة لمنع تدهور الغلاف.

س: هل كابل 16925-50 متوافق مع اتصالات الإيثرنت؟

ج: بينما تسرد بعض قواعد البيانات الفنية "موجه الإيثرنت" كفئة خدمة اتصال، فإن هذا الكابل هو كابل إشارة تناظرية متخصص لمجسات ومستشعرات التقارب. إنه ليس كابل بيانات إيثرنت RJ45 قياسيًا.

س: كيف يساهم الدرع في موثوقية النظام؟

ج: المصانع الصناعية مليئة "بالضوضاء الكهربائية" من المحركات الكبيرة ومحركات الأقراص ذات التردد المتغير (VFDs). يعمل الدرع الموجود في 16925-50 كحاجز، مما يمنع هذه الضوضاء من تشويه التغيرات الصغيرة في الجهد التي ينتجها المستشعر، وبالتالي يمنع الإنذارات الكاذبة.

س: هل يتطلب هذا الكابل أجهزة تثبيت محددة؟

ج: تم تصميمه للتوجيه القياسي؛ ومع ذلك، من الأفضل استخدام مشابك الكابلات أو القنوات لمنع الإجهاد الميكانيكي على الموصلات الذكر/الأنثى، مما قد يؤدي إلى انقطاع الإشارة.
