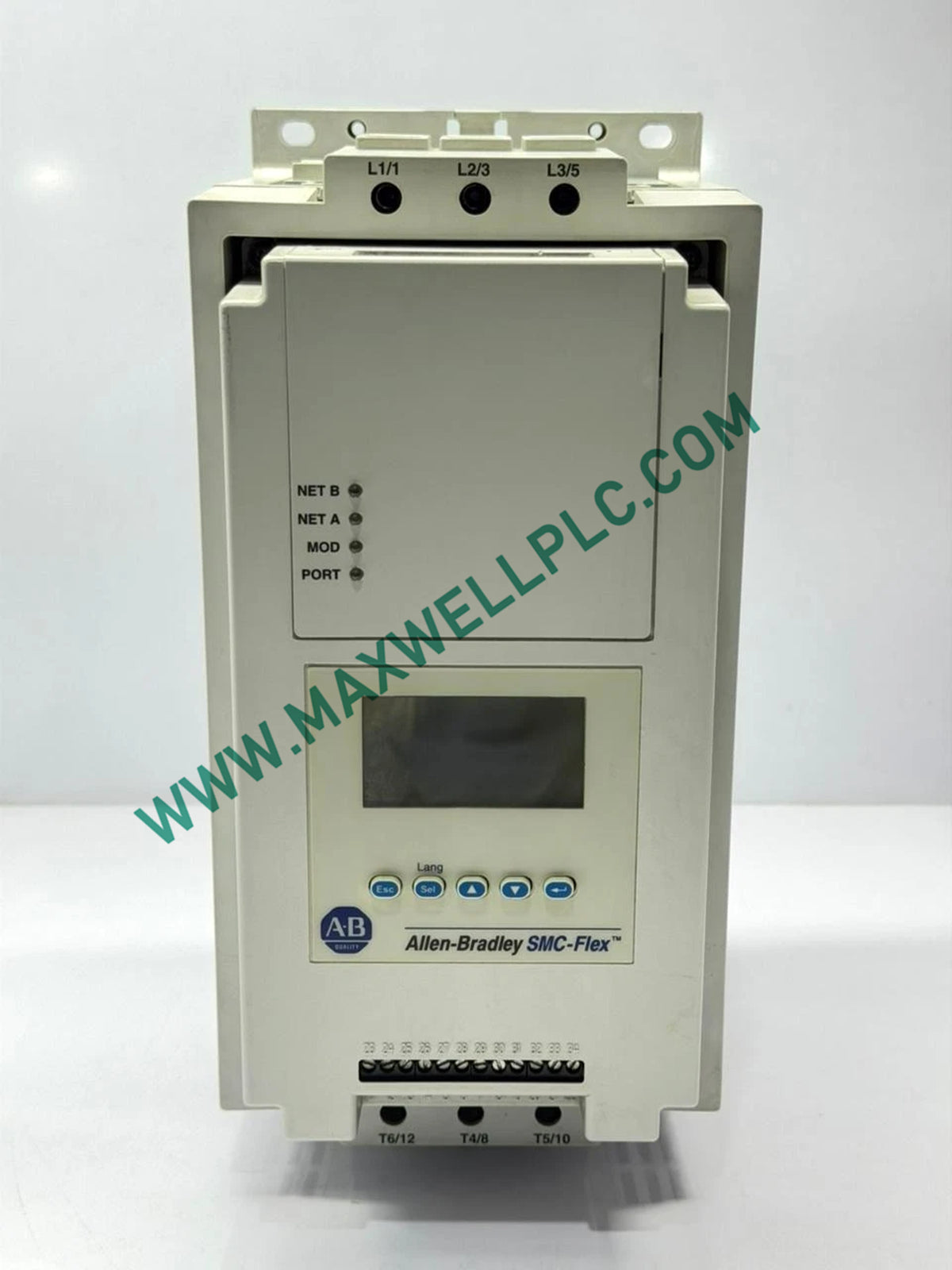

يعمل جهاز Allen-Bradley 150-F625NBAD، والمفهرس أيضًا باسم بادئ التشغيل اللين ذي الحالة الصلبة 150-F625، كمكون مادي مخصص لبدء تشغيل المحرك التعريفي ذي التيار العالي وتنفيذ الكبح المتحكم به ضمن شبكات الطاقة الصناعية. تدعم الوحدة تيار خط مستمر يصل إلى 625 أمبير مع تصنيفات إنتاج طاقة تصل إلى 355 كيلو واط متسلسل و630 كيلو واط دلتا داخلية عند 400 فولت تيار متردد. تقوم مقومات السيليكون المتحكم بها (SCRs) الداخلية بضبط زوايا طور الخط المطبقة للتحكم في معدلات تدرج الجهد، مما يقلل من عابرات عزم الدوران الكهروميكانيكي القصوى أثناء تسريع النظام الأولي ودورات التباطؤ المتحكم بها.

هيكل تصنيف الفهرس

• 150-F: يحدد منصة وحدة التحكم في بدء التشغيل اللين ذي الحالة الصلبة من النشرة 150 SMC Flex.
• 625: يشير إلى تصنيف التيار المستمر الاسمي 625 أمبير لتوصيل حمل قياسي متسلسل.
• N: تجميع هيكلي قياسي لعلبة مفتوحة (تصنيف IP00) للتكامل في علب اللوحات.
• B: يشير إلى معلمات جهد التشغيل لخط الإدخال من 200 إلى 480 فولت تيار متردد، 3 أطوار، 50/60 هرتز.
• A: يحدد تصنيف جهد طاقة دائرة التحكم التشغيلية من 230 إلى 240 فولت تيار متردد.
• D: لوحة خيارات داخلية مثبتة في المصنع تمكّن خوارزميات التحكم في الكبح الذكي للمحرك (SMB).

المواصفات الكهربائية للأجهزة

شبكات EtherNet/IP وتكامل لوحة التحكم الخلفية

يتصل جهاز التحكم بمعالجات Logix PAC عبر واجهات توسيع DPI الاختيارية، مع الحفاظ على روابط شبكة محددة عبر هياكل لوحة EtherNet/IP الخلفية. تضمن توافق الفلاش الخاص بالبرامج الثابتة عبر وحدات التحكم الداخلية توقيت نبضة الإطلاق المتزامن عبر تجميعات SCR عالية الطاقة. يسمح دمج ناقل التحكم المباشر بالنقل المستمر لمقاييس تيار الطور وتشخيصات حالة التشغيل وإشارات حالة الأعطال إلى وحدة التحكم الإشرافية الرئيسية دون الحاجة إلى أجهزة تحويل إشارة خارجية.

مكونات حزمة الإرسال

• 1 × تجميع وحدة التحكم في الحالة الصلبة Allen-Bradley 150-F625NBAD
• 1 × بطاقة خيار كبح مدمجة في المصنع
• 1 × مجموعة من واقيات الأطراف الواقية
• 1 × ورقة تثبيت الأجهزة ودليل التثبيت

بروتوكولات تركيب وتوصيل العلبة

• متطلبات تركيب الخزانة
  • ثبت الهيكل عموديًا على لوحة تأريض موصلة وغير مطلية داخل حاوية NEMA أو IP مصنفة للحماية.
  • حافظ على مسافة خلوص عمودية لا تقل عن 150 مم فوق وتحت التجميع من أجل حمل حراري طبيعي غير معوق.
• حدود الكابلات الكهربائية
  • قم بتشغيل موصلات خطوط الطاقة عالية الجهد ثلاثية الطور وحمل الطاقة في قنوات سلكية مخصصة مفصولة عن خطوط التحكم ذات الجهد المنخفض.
  • قم بربط عروة التأريض بقضيب التأريض الخاص بالعلبة باستخدام موصل تأريض نحاسي منخفض المقاومة.

الأسئلة المتداولة

• ما هو تصنيف التيار التشغيلي المستمر لـ 150-F625NBAD؟

  تتعامل الوحدة مع تيار خط مستمر يبلغ 625 أمبير في تكوينات محرك المحرك القياسية المضمنة.

• ما هو جهد مصدر التحكم المطلوب لتشغيل لوحة المنطق؟

  تتطلب كتلة أطراف التحكم جهد تحكم تيار متردد أحادي الطور مخصصًا من 230 إلى 240 فولت تيار متردد بتردد 50/60 هرتز.

• ما هي الوظيفة التي يوفرها رمز الخيار الداخلي D؟

  يضيف رمز الخيار D لوحة خيارات داخلية للكبح الذكي للمحرك (SMB)، مما يوفر حقنًا مستمرًا متحكمًا به لإيقاف المحركات بسرعة.

• هل يمكن توصيل بادئ التشغيل اللين هذا في تكوين محرك دلتا داخلي؟

  نعم، يدعم تكوينات الأسلاك دلتا الداخلية، مما يرفع سعة الطاقة المستمرة إلى 630 كيلوواط عند 400 فولت تيار متردد.

• هل إطار العلبة المفتوحة مصمم للبيئات الخارجية القاسية؟

  لا، يجب تركيب حاوية IP00 ذات الإطار المفتوح داخل خزانة لوحة صناعية واقية مصنفة بشكل مناسب.

• كيف يتم نقل تشخيصات ناقل المجال إلى وحدات تحكم PLC المركزية؟

  توجه الوحدة القياس عن بعد عبر وحدات اتصال DPI الاختيارية عبر شبكات EtherNet/IP مباشرة إلى وحدة تحكم PLC.

• هل تشتمل وحدة التحكم على وصلات تجاوز داخلية؟

  نعم، تغلق موصلات التجاوز الداخلية تلقائيًا عند الوصول إلى الجهد الكامل للخط لتقليل تبديد الطاقة عبر SCRs.

• كيف يتم مسح شروط منطق الأخطاء بعد إيقاف تشغيل وقائي؟

  يتم مسح الأخطاء عن طريق تنشيط طرف إدخال إعادة الضبط للأجهزة، أو تدوير طاقة مصدر التحكم، أو إرسال أمر إعادة تعيين الشبكة.
