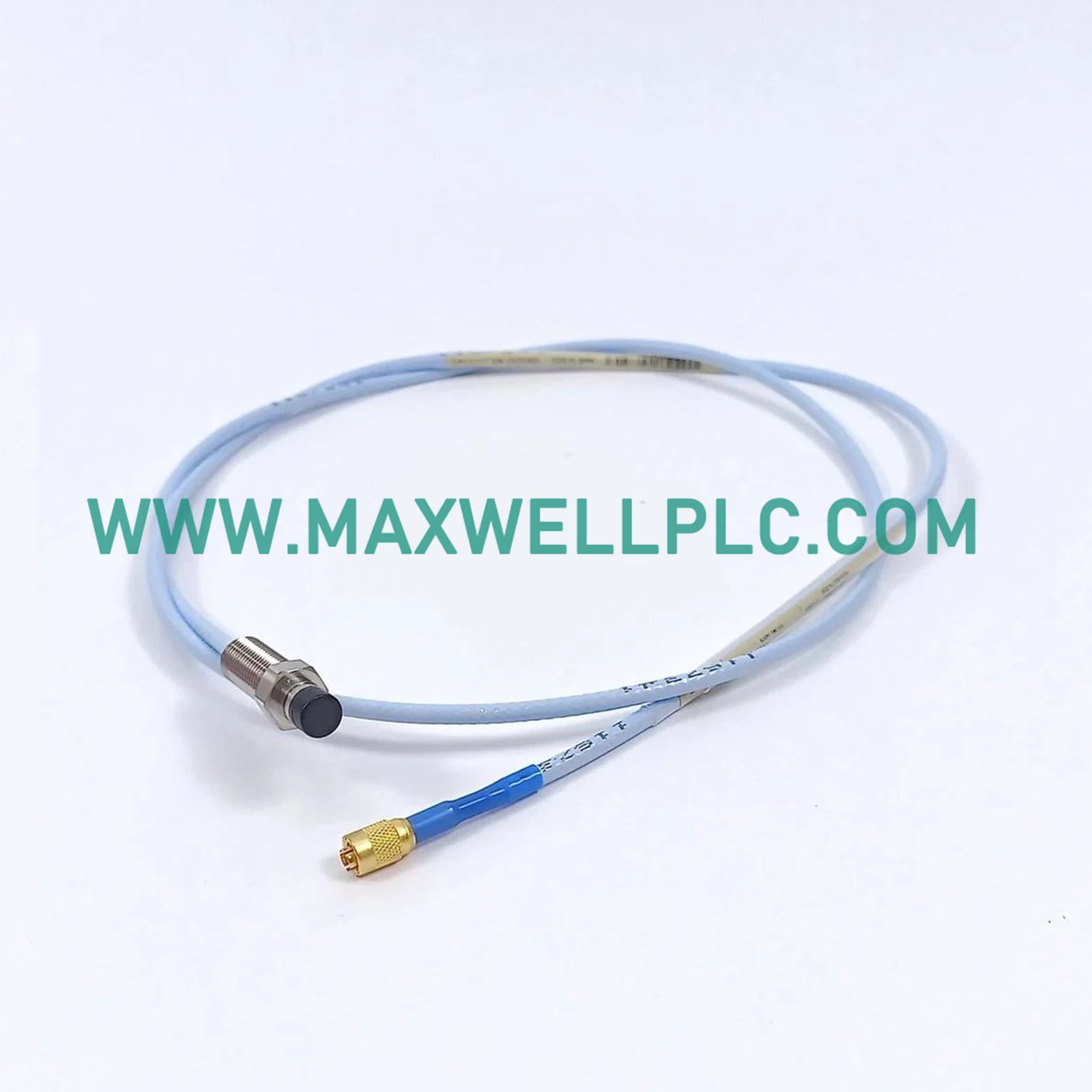

يعملمجس القرب Bently Nevada 143493-00-080-040-50-00 كمجس قربأساسي 143493 يستخدم لتنفيذ قياسات الإزاحة والاهتزازات غير المتصلة عبر منصات نظام 3300. يسجل المستشعر الفجوات بين وجه المجس والعمود الدوار، مما يولد إشارة تناظرية تتتبع ظروف الماكينة المادية أثناء التشغيل.

متغيرات تكوين المكونات

• 143493: رقم النموذج الأساسي للكتالوج الأساسي لمجس القرب من سلسلة 3300 NSv.

• 00: معلمة طول خيار قسم الغلاف غير الملولب.

• 080: معلمة طول لولب خيار تركيب الغلاف الكلي.

• 040: مؤشر اختيار طول كابل الجهاز الفعلي الكلي.

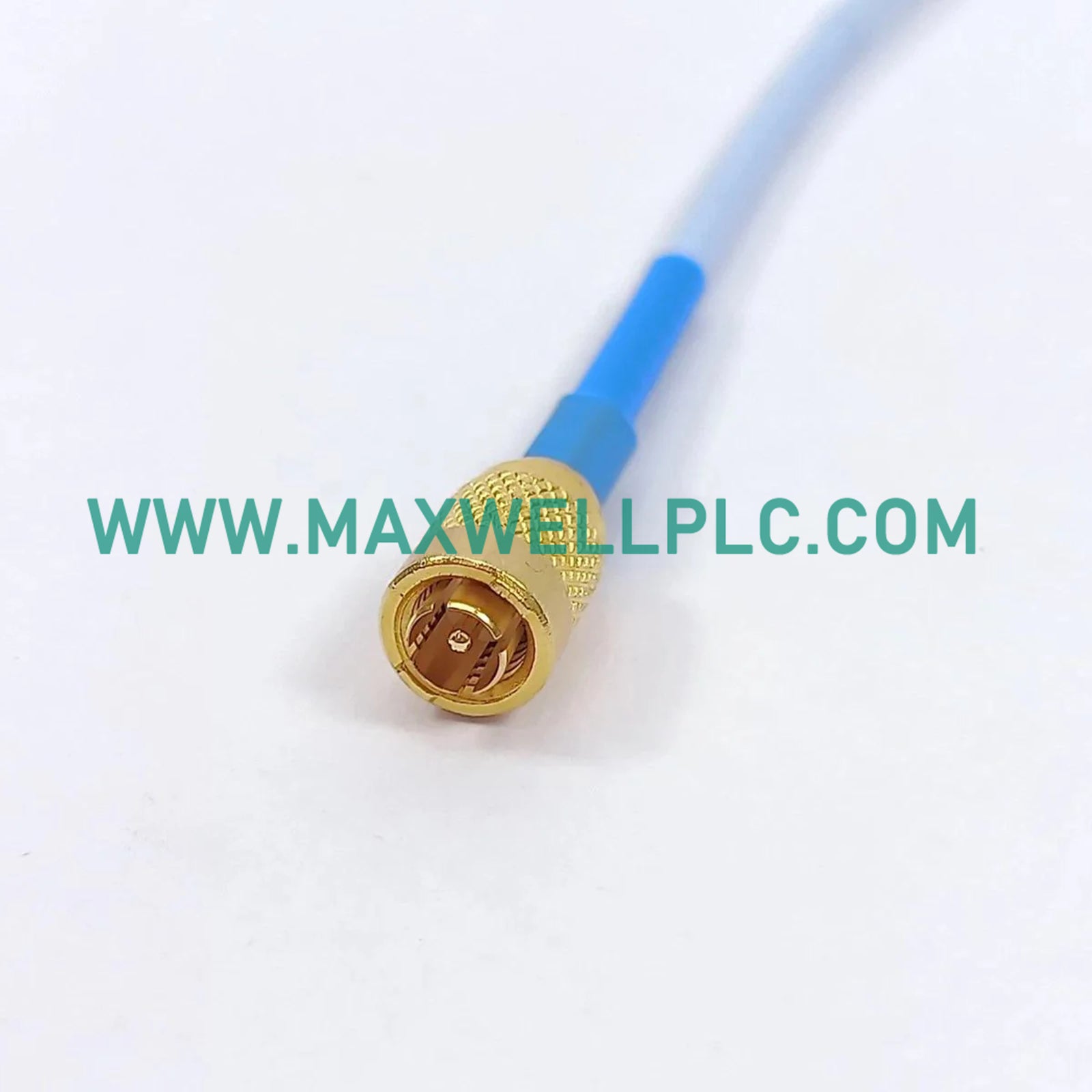

• 50: خيارات بناء الموصل وطبقة حماية السوائل.

• 00: رموز تركيب المنطقة الخطرة ومتطلبات الامتثال للوكالات الرسمية.

مواصفات الأجهزة

المراقبة الميكانيكية وديناميكيات الدوار في TSI

تستخدم مصفوفة المحول ثوابت قياس مجس التيار الدوامي المعمول بها والمتطابقة مع الخصائص الهيكلية لأهداف الفولاذ القياسية AISI 4140. يعتمد التتبع الدقيق لديناميكيات الدوار على التحقق من إعدادات التحقق من جهد الفجوة، حيث يتم تعديل هدف الإزاحة الفيزيائية الأولية إلى جهد مركزي اسمي يبلغ -10 فولت تيار مستمر. توفر هندسة الدائرة الداخلية نسب قمع عالية للتداخل المتبادل لحماية مسارات المستشعرات المجاورة من المجالات المغناطيسية عالية التردد داخل كتل المحامل الكثيفة.

معلومات الطلب

• 1* مجموعة مجس القرب 143493-00-080-040-50-00

• 1* غلاف حماية طرفي متحد المحور

إرشادات التركيب الميداني

الربط الميكانيكي والمعايرة الأساسية

• قم بربط غلاف المجس في دعامة المحاذاة، مع ضمان عمق تشابك لولبي هيكلي لا يقل عن 5 لفات كاملة داخل القاعدة.

• اضبط عمق فجوة التركيب الفيزيائي مع مراقبة خرج الجهد المستمر المباشر حتى الوصول إلى نقطة مركز المعايرة المتحقق منها.

تخطيط الكابلات وبروتوكولات التأريض

• قم بمد الخطوط الرائدة المتكاملة داخل قنوات واقية صلبة أو مرنة لحماية طبقات العزل من مسارات التآكل الفيزيائي.

• قم بتأريض الضفيرة الواقية المحورية الخارجية عند نقطة واحدة داخل صندوق الوصلات، مع ضمان بقاء جسم المستشعر معزولًا كهربائيًا عن إطار التوربين.

الأسئلة المتكررة

• هل يمكن فصل عنصر مستشعر القرب هذا أثناء تشغيل رف الشاشة النشط؟

  نعم، يسمح الجهاز بالتبديل السريع لخط الاتصال دون مقاطعة تشغيل القنوات المجاورة في النظام.

• كيف يتم تنفيذ عملية التحقق من جهد الفجوة على مستوى الحقل أثناء تشغيل النظام؟

  يقوم الفنيون بقياس الجهد المستمر الخام عبر منافذ الوكيل، ويضبطون الموضع المادي حتى يقرأ الفولتميتر -10 فولت تيار مستمر.

• ما هي المعلمات التي تؤثر على معلمات معايرة قياس مجس التيار الدوامي الافتراضية؟

  ستعدّل الموصلية والنفاذية المغناطيسية وشكل وجه الدوار المستهدف منحنى استجابة المعايرة الخطية.

• هل يتطلب المجس وحدة نشطة خارجية لتوفير نطاق الإشارة القياسي للخرج؟

  نعم، يجب توصيل مستشعر الحث السلبي هذا بجهاز 3300 XL NSv Proximitor مطابق لتحويل القيم الخام إلى إشارات قابلة للاستخدام.

• ما هي الخطوة التي توفر قمع التداخل المتبادل عندما تشترك مجسات متعددة في غلاف محمل واحد؟

  حافظ على مسافة الفصل المكاني الدنيا المحددة بين أطراف المجسات لمنع تداخل حلقات مجال التردد اللاسلكي.

• ما هو تأثير الاستجابة إذا تجاوزت مقاييس طول الكابل معايير معايرة المصنع؟

  يؤدي استخدام أطوال كابلات غير صحيحة إلى تحولات في الطور الهيكلي وتحولات في القياس مما يضر بدقة البيانات.

• كيف تعدّل درجات الحرارة البيئية العالية الأداء المادي للمكونات الداخلية؟

  تجاوز حد التشغيل الأقصى البالغ +150 درجة مئوية يسبب فشل العزل الهيكلي ويغير قيم ممانعة الملف الداخلية.

• هل تصميم الملف الداخلي محمي ضد تسرب الرطوبة من رذاذ زيت التوربين؟

  يتميز تجميع طرف المستشعر بختم محكم مصمم لمنع تسرب السوائل تحت ضغوط التشغيل القياسية.
