نظرة عامة على المنتج

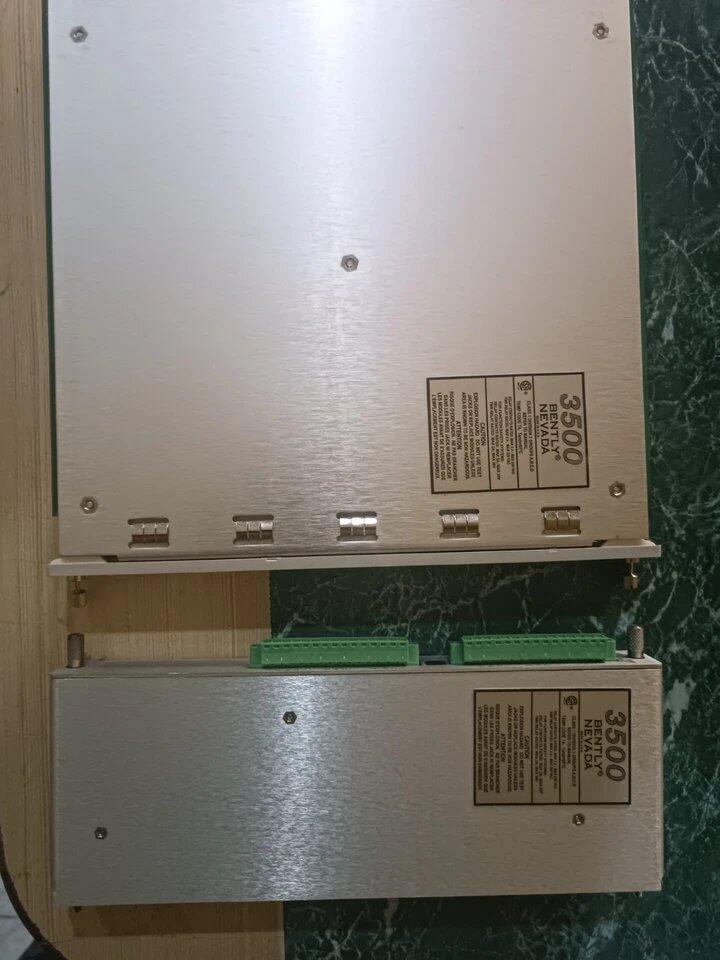

Bently Nevada 133827-01 هي وحدة إدخال/إخراج لمراقبة درجة الحرارة عالية الأداء مصممة لنظام حماية الماكينات 3500/60. تم تصميم هذا الإصدار خصيصًا للتوصيلات الخارجية، مما يسمح بإدارة مبسطة لأسلاك الحقل من خلال كتل طرفية بعيدة. توفر الوحدة واجهة متعددة الاستخدامات يمكن تهيئتها لمعالجة الإشارات من كاشفات درجة حرارة المقاومة (RTD)، أو المزدوجات الحرارية (TC)، أو مزيج هجين من كلا نوعي المستشعرات. من خلال دمج هذه المدخلات الحرارية في رف 3500، تتيح الوحدة 133827-01 المراقبة المستمرة لدرجات حرارة الماكينة الحرجة - مثل معدن المحمل، ولفائف الجزء الثابت، وزيت التشحيم - مما يضمن اكتشاف التقلبات الحرارية قبل أن تؤدي إلى تدهور ميكانيكي أو عطل في المعدات.

البنية التحتية للأجهزة ومعلمات الإشارة

• توافق الإدخال مستشعر درجة الحرارة المقاومة (RTD) والمزدوج الحراري (TC)

• هندسة الإنهاء إنهاءات خارجية (تتطلب كتل طرفية منفصلة)

• منطق التكوين يدعم 100% RTD، 100% TC، أو مدخلات إشارة مختلطة

• تكرار النظام يدعم تجميع التكرار الثلاثي المعياري (TMR) للحلقات الحرجة للسلامة

• النطاق الحراري درجة حرارة التشغيل من -30 درجة مئوية إلى +65 درجة مئوية

• الوزن القياسي 0.38 كجم

• أبعاد الوحدة 241.3 مم × 24.4 مم × 103.1 مم

• رمز التعريفة (HS) 8537101190

• بلد المنشأ الولايات المتحدة الأمريكية

فائدة التشغيل الصناعي واستراتيجيات السلامة

يتم نشر الوحدة 133827-01 بشكل أساسي في محطات الطاقة عالية السعة، ومصافي البتروكيماويات، والمنشآت الصناعية الكبيرة لحماية الآلات الدوارة من التلف الحراري. يُستخدم غالبًا لتطبيقات التكرار الثلاثي المعياري (TMR) حيث تعمل ثلاثة أجهزة مراقبة لدرجة الحرارة في وئام لتوفير منطق تصويت عالي النزاهة، مما يمنع الأعطال المزعجة مع ضمان عدم تعطيل فشل نقطة واحدة لحلقة الحماية. نظرًا لأن هذه الوحدة تستخدم إنهاءات خارجية، فهي مثالية للتثبيتات التي يتم فيها إدارة الأسلاك عالية الكثافة عبر كابلات واجهة متخصصة للخزائن الخارجية، مما يقلل من المساحة المادية خلف رف 3500. سواء كنت تراقب درجات حرارة لفائف الجزء الثابت لمولد ضخم أو درجات حرارة محمل ضاغط عالي السرعة، فإن الوحدة 133827-01 توفر تدفق البيانات الموثوق به اللازم لصحة الأصول على المدى الطويل وسلامة التشغيل.

الأسئلة الشائعة

س: ما فائدة تصميم الإنهاء الخارجي في الوحدة 133827-01؟

ج: تتيح لك الإنهاءات الخارجية توصيل أسلاك الحقل بكتل طرفية بعيدة بدلاً من توصيلها مباشرةً بالجزء الخلفي من الرف. يؤدي هذا إلى تبسيط تنظيم الخزانة ويسهل استخدام كابلات الإنهاء الشامل لتركيب أسرع.

س: هل يمكن لهذه الوحدة مراقبة كل من مستشعرات درجة الحرارة المقاومة (RTD) والمزدوجات الحرارية (Thermocouples) في نفس الوقت؟

ج: نعم، الوحدة 133827-01 مرنة للغاية ويمكن تهيئتها برمجيًا لقبول مزيج من أنواع مستشعرات درجة الحرارة المختلفة عبر قنواتها المتاحة.

س: هل هناك أي عزل كهربائي بين القنوات في هذه الوحدة؟

ج: الوحدة 133827-01 هي نسخة غير معزولة. على الرغم من أنها توفر دقة ممتازة للبيئات القياسية، فإن التطبيقات التي تتطلب حماية عالية الجهد من قناة إلى قناة قد تتطلب النسخة المعزولة (التي توفر عادةً عزلًا يصل إلى 250 فولت تيار مستمر).

س: كيف تعمل مجموعة TMR على تحسين سلامة نظامي؟

ج: عند تكوينه في إعداد ثلاثي وحدات متكرر (Triple Modular Redundant)، يستخدم نظام 3500 أساليب تصويت (مثل 2 من أصل 3) لتأكيد حالة الإنذار. يقلل هذا بشكل كبير من فرصة الإغلاق العرضي بسبب مستشعر خاطئ واحد أو مشكلة في الأسلاك.

س: هل وزن 0.38 كجم هو نفس وزن نسخة الإنهاء الداخلي؟

ج: هذه الوحدة أخف قليلاً من نسخة الإنهاء الداخلي لأنها لا تتضمن الكتل الطرفية المادية ذات النمط الأوروبي على اللوحة الخلفية، حيث تعتمد على توصيلات الكابلات الخارجية.
