نظرة عامة على المنتج

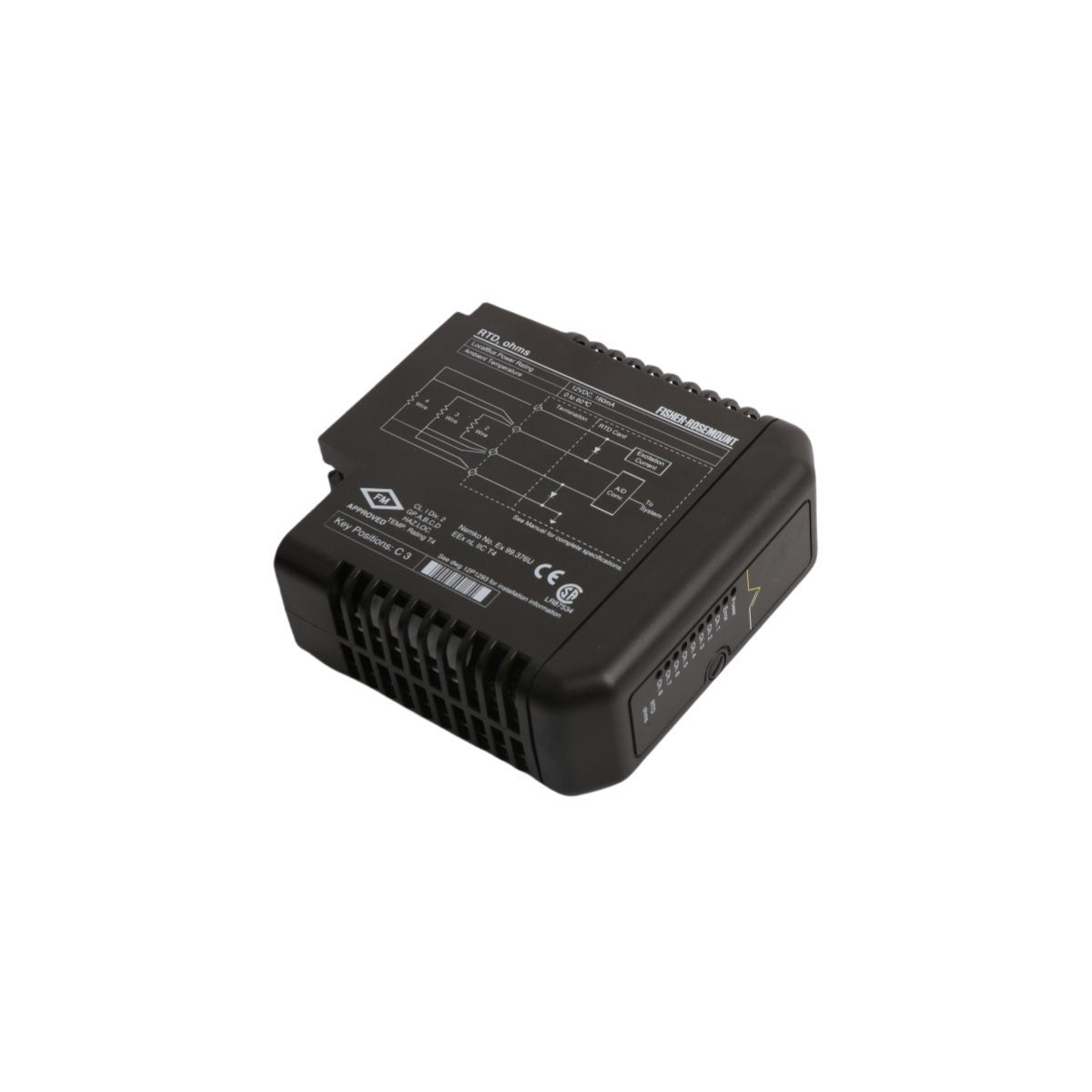

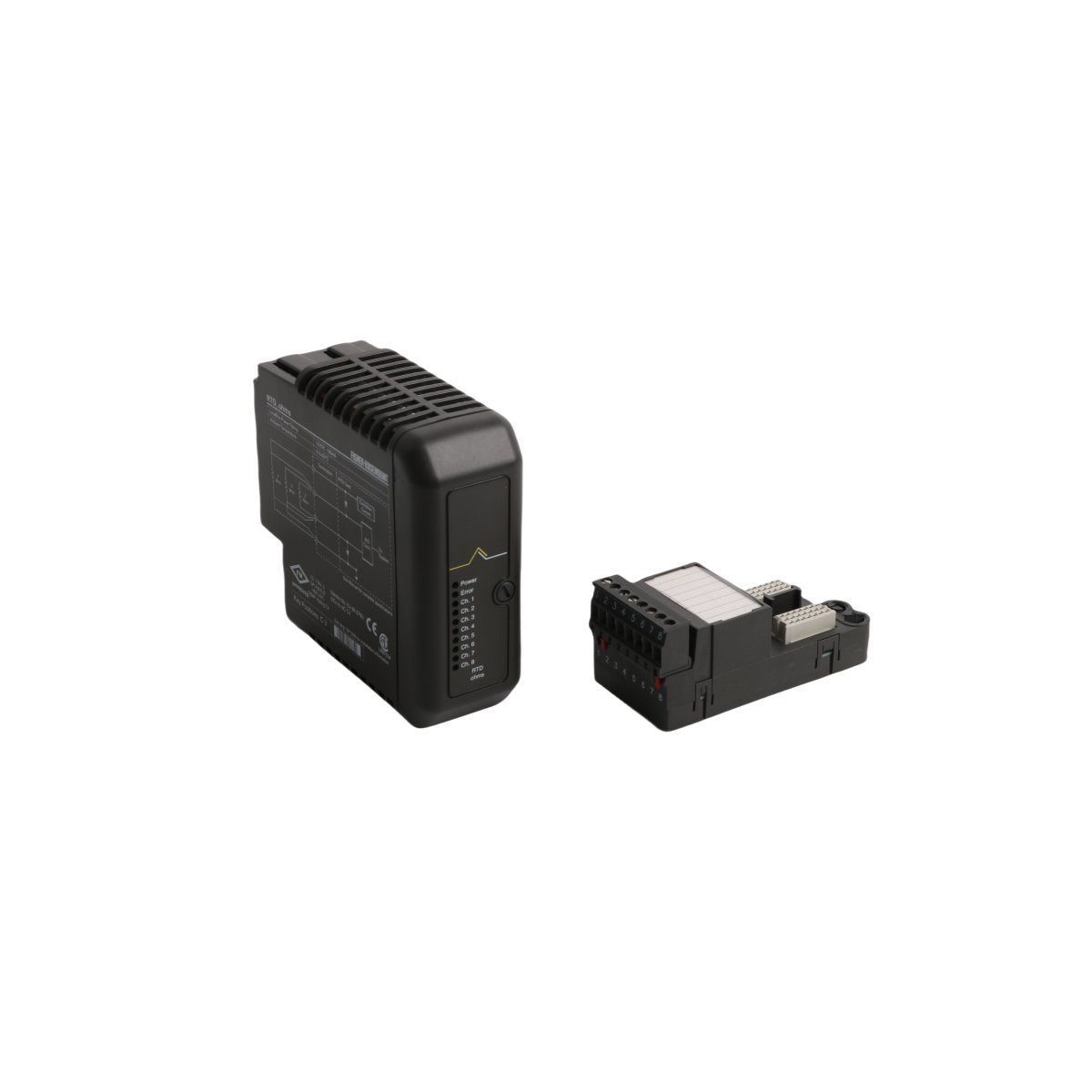

وحدة Emerson KJ3002X1-BF1 (رقم الطلب 12P1732X072، موديل VE4003S6B1) هي وحدة قياس حرارية عالية الدقة مصممة للنظام الفرعي للإدخال/الإخراج من سلسلة DeltaV™ M. تم تصميم بطاقة الإدخال التناظري ذات 8 قنوات هذه خصيصًا للتوصيل بأجهزة كشف درجة الحرارة المقاومة (RTDs)، مما يوفر بيانات دقيقة للغاية لدرجة الحرارة لمنطق نظام التحكم الموزع (DCS). إنها تلغي الحاجة إلى أجهزة إرسال درجة حرارة خارجية عن طريق تحويل التغيرات المقاومة لأجهزة الاستشعار المثبتة في الحقل مباشرة إلى متغيرات عملية رقمية.

تم تصميم VE4003S6B1 لتحقيق موثوقية صناعية، وهي تدعم مجموعة متنوعة من أنواع RTD القياسية، بما في ذلك Pt100 و Cu10. تتميز الوحدة بخطية مدمجة وتعويض مقاومة الأسلاك الرصاصية، مما يضمن بقاء قراءات درجة الحرارة دقيقة حتى عبر مسافات طويلة من الكابلات. يسمح تصميمها المعياري بتبديلها الساخن على حوامل DeltaV، مما يسهل الصيانة وتوسيع النظام دون انقطاع العملية.

الخصائص التقنية ومرونة النظام

تم تصميم KJ3002X1-BF1 للتعامل مع المتطلبات الصارمة للصناعات كثيفة العمليات مع الحفاظ على سلامة الإشارة العالية.

• استشعار حراري عالي الكثافة: يوفر ثماني قنوات مستقلة لمدخلات RTD أو الأومية، مما يزيد من كثافة الإدخال/الإخراج داخل خزانة التحكم.

• تعويض سلك التوصيل: يدعم تكوينات RTD ثنائية الأسلاك وثلاثية الأسلاك ورباعية الأسلاك لتعويض مقاومة الكابل، مما يضمن دقة القياس عبر مسافات مختلفة.

• عزل الإشارة المتقدم: يتميز بعزل جلفاني لحماية إلكترونيات النظام الداخلية من الضوضاء الكهربائية على جانب الحقل، وحلقات التأريض، والانتقالات.

• تشخيصات ذكية: يراقب باستمرار حالات فشل المستشعر، بما في ذلك ظروف الدائرة المفتوحة والدائرة القصيرة، مع الإبلاغ الفوري إلى واجهة مشغل DeltaV.

• تقوية بيئية: مصممة للتشغيل المستقر في درجات حرارة محيطة تتراوح من -40 درجة مئوية إلى +70 درجة مئوية ومتوافقة مع معايير G3 للحماية من البيئات المسببة للتآكل.

• قدرة التكرار: متوافقة تمامًا مع حوامل الإدخال/الإخراج الزائدة، مما يسمح بالتحول السلس إلى وحدة ثانوية لضمان المراقبة المستمرة للعمليات الحرارية الحرجة.

المواصفات التقنية

• الشركة المصنعة: إيمرسون (فيشر-روزماونت)

• تعريف الموديل: KJ3002X1-BF1 / VE4003S6B1

• الرقم المرجعي للطلب: 12P1732X072

• نوع الوحدة: إدخال تناظري RTD بـ 8 قنوات

• دعم المستشعر: Pt100، Cu10، ومقاومة أومية

• نطاق الإدخال: -200 درجة مئوية إلى +850 درجة مئوية (حسب المستشعر)

• منصة النظام: إدخال/إخراج DeltaV™ M-series

• الأبعاد: 16.8 × 8.7 × 4.4 سم

• الوزن الصافي: 0.2 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

التطبيقات الصناعية

وحدة RTD Emerson KJ3002X1-BF1 ضرورية للتنظيم الحراري الدقيق في القطاعات ذات المتطلبات العالية:

• تكرير البتروكيماويات: مراقبة درجات حرارة طبقة المفاعل وملفات أعمدة التقطير.

• توليد الطاقة: تتبع درجات حرارة محامل التوربينات والدورات الحرارية لمياه التبريد.

• المعالجة الكيميائية: إدارة التحكم الدقيق في درجة الحرارة لتفاعلات الدفع الطاردة للحرارة.

• الأدوية: توفير بيانات دقيقة لبيئات التخزين والمعالجة الحساسة لدرجة الحرارة.
