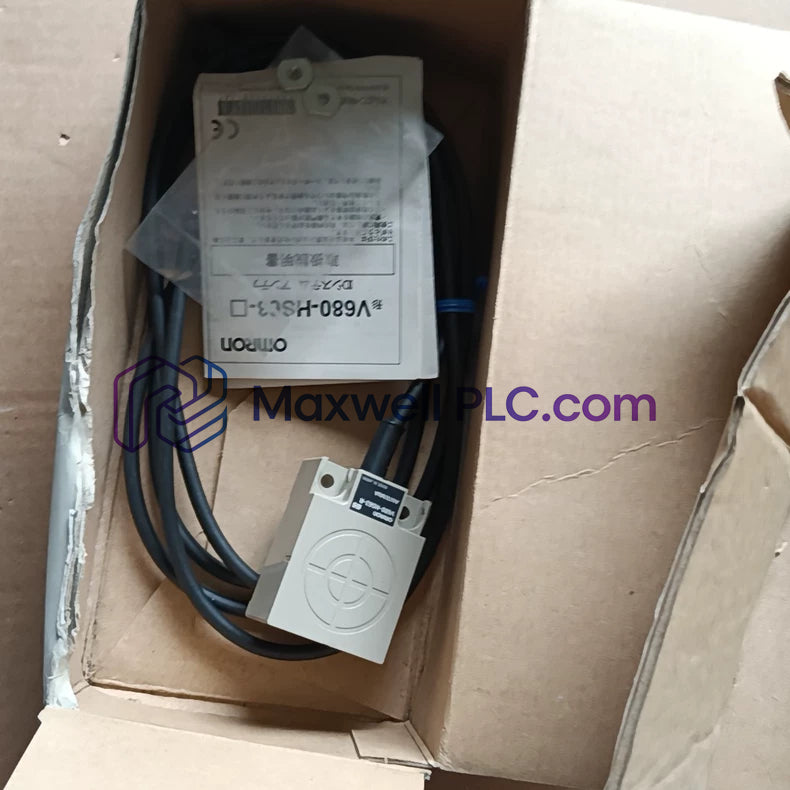

El Omron V680-HS63-R, también catalogado como la antena cuadrada V680-HS63, opera como un componente de hardware dedicado para intercambios de lectura/escritura de datos de etiquetas electromagnéticas RFID de alta frecuencia dentro de sistemas de seguimiento de líneas de producción automatizadas.

Desglose de la nomenclatura del modelo

• V680: Identificador de plataforma de sistema RFID industrial.
• HS: Clasificación de unidad de antena de lectura/escritura.
• 63: Diseño de carcasa con factor de forma cuadrado de 80 mm x 80 mm.
• R: Conjunto de cable flexible, apto para robótica, con conector no resistente al agua.

Especificaciones físicas y ambientales

Integración de bus de campo y sincronización de firmware

Cuando se combina con un amplificador desmontable de la serie V680, el intercambio de datos de la antena se sincroniza directamente con los controladores host a través de redes industriales de alta velocidad como EtherNet/IP y Profinet. El sistema optimiza la velocidad de comunicación del bus de placa base durante los ciclos de lectura/escritura RFID para garantizar una transmisión de etiquetas determinista. La compatibilidad de firmware flash integrada en toda la familia de controladores permite una escalabilidad de densidad de E/S fluida al combinar interfaces RFID junto con topologías de entrada/salida digital estándar.

Contenido de la caja de envío

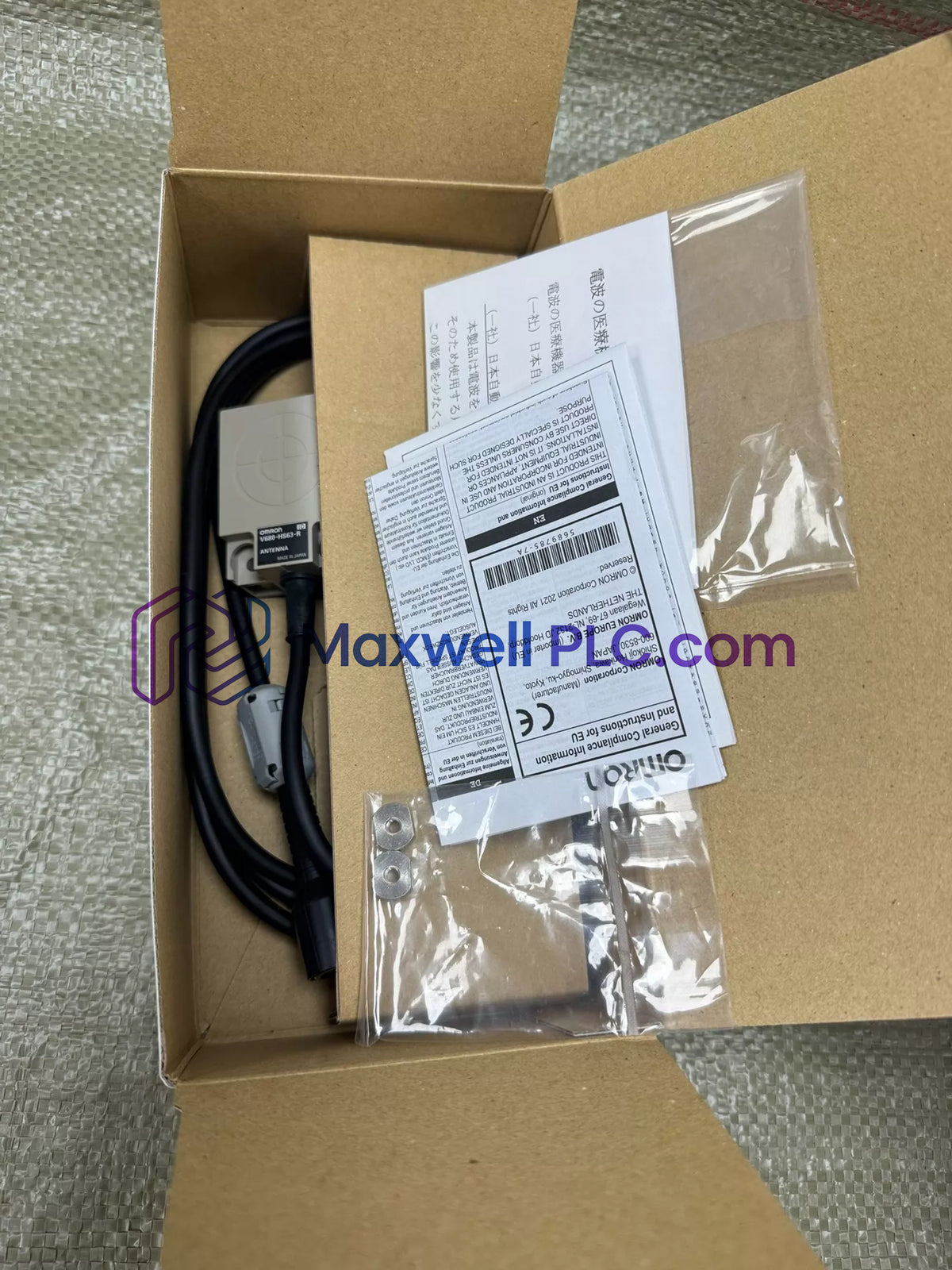

• 1 x Unidad de antena RFID cuadrada Omron V680-HS63-R con cable flexible adjunto
• 4 x Tornillos de montaje y arandelas
• 1 x Manual de referencia de instalación

Protocolos de montaje mecánico y tendido de cables

• Espacio libre de metal circundante: Mantenga una distancia mínima de 20 mm respecto a estructuras metálicas circundantes para evitar la desintonización de la bobina de la antena y la degradación del rango de lectura/escritura.
• Radio de curvatura del cable: Asegure el cable robótico flexible permitiendo un radio de curvatura estático mínimo de 20 mm para evitar la fatiga del conductor interno.
• Fijación de la antena: Monte el cabezal cuadrado firmemente en un soporte rígido utilizando cuatro pernos M4 apretados a un par nominal máximo de 1.2 N m.
• Blindaje y conexión a tierra: Pase el cable de la antena a través de canalizaciones dedicadas separadas de líneas de CA de alto voltaje o variadores de frecuencia de motores para evitar el acoplamiento de ruido electromagnético.

Preguntas frecuentes sobre diagnóstico de ingeniería

• ¿Qué grado de protección ofrece la carcasa de la antena contra fluidos industriales? El cabezal de la antena cumple con IP67 según IEC 60529 y los estándares de resistencia al aceite IP67G según JIS C 0920, protegiendo contra la inmersión en agua y la entrada de refrigerante.
• ¿Es el conector del cable adecuado para entornos de lavado a presión? No, aunque el cabezal de la antena tiene una clasificación IP67/IP67G, el cable adjunto termina en un conector no resistente al agua diseñado para interconexiones en gabinetes secos.
• ¿Puede el cable flexible soportar una flexión mecánica repetida? Sí, el sufijo "R" designa un cable robótico de alta flexibilidad diseñado específicamente para instalaciones dinámicas en cadenas de arrastre y brazos robóticos articulados.
• ¿Qué voltaje de suministro debe conectarse directamente a la antena? La antena no requiere conexión de alimentación externa directa; la energía operativa y las señales de RF se suministran completamente a través del cable de la unidad amplificadora adjunta.
• ¿Cómo afecta el metal circundante al campo electromagnético de la antena? El metal cercano distorsiona las líneas de campo de RF, reduciendo la distancia de comunicación efectiva entre el cabezal de la antena y la etiqueta RF activa.
• ¿Qué límites de temperatura ambiente deben mantenerse durante la operación? La antena opera dentro de -10 a 60 °C (sin hielo) y puede almacenarse de forma segura en entornos sin operación que oscilen entre -25 y 75 °C.
• ¿Cuál es el tamaño físico del cabezal de antena cuadrado? El V680-HS63-R presenta un perfil cuadrado de 80 mm x 80 mm, lo que proporciona una huella de transmisión de RF intermedia para la detección de etiquetas de rango medio.
• ¿Se puede empalmar o modificar el cable en el campo para extender su longitud? No, alterar o empalmar el cable flexible preinstalado modifica la impedancia total del circuito, lo que provoca fallas de transmisión o un fallo completo de lectura/escritura.
