Descripción general del producto

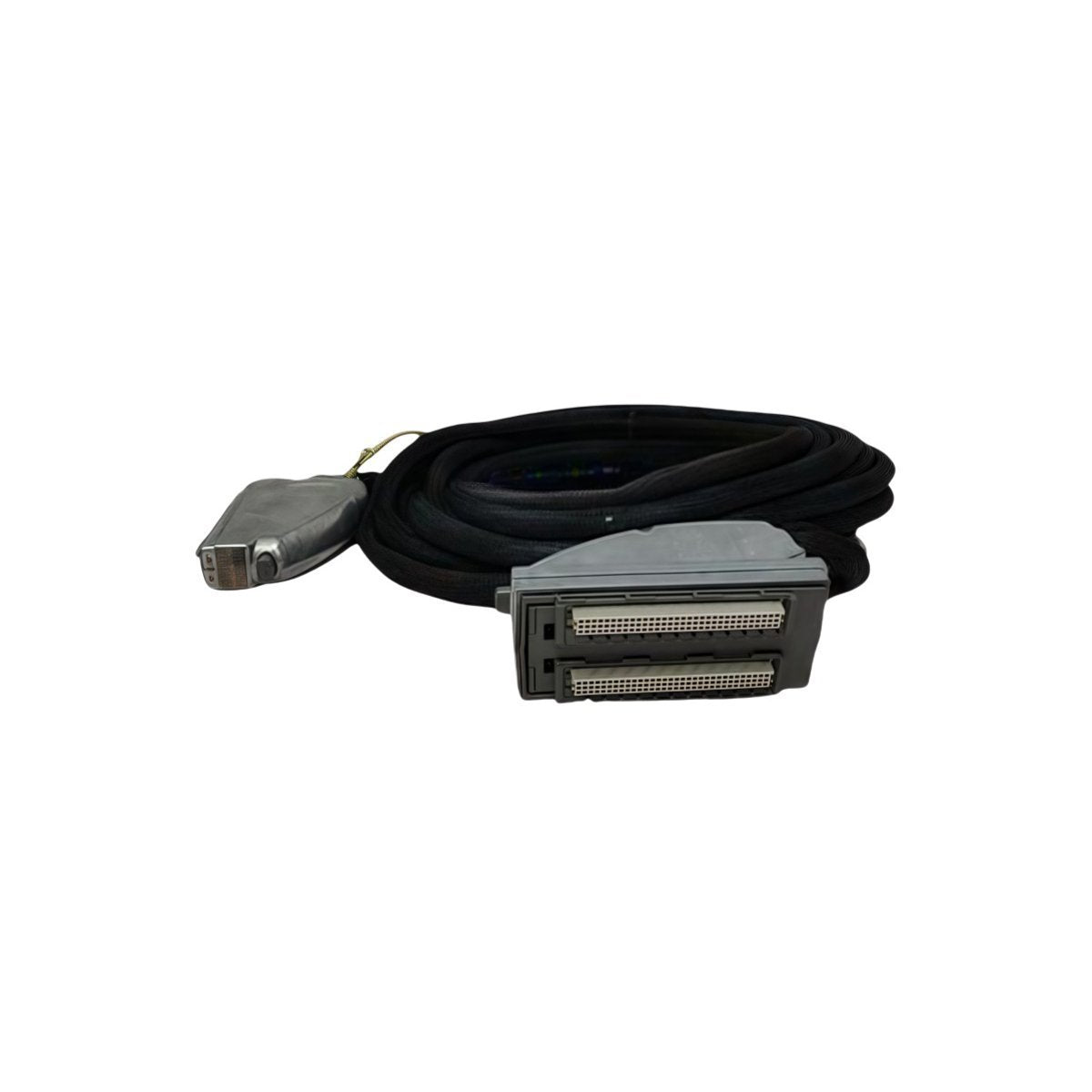

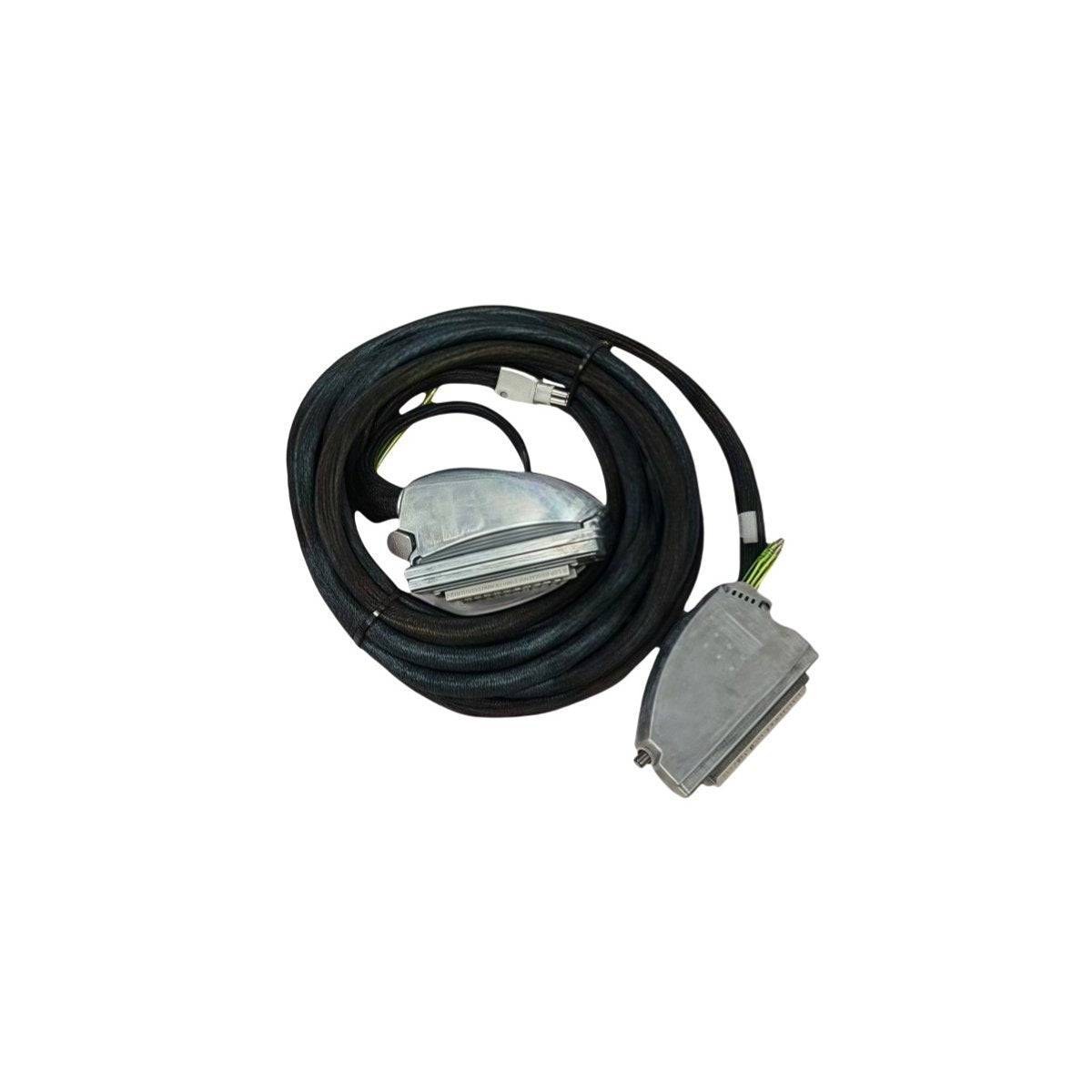

El ICS Triplex TC-304-01 es un conjunto de terminación y expansión remota de alta integridad diseñado para ampliar las capacidades de E/S de las arquitecturas de controladores Trusted®. Esta solución de interfaz especializada facilita la conexión entre el chasis del controlador principal y las unidades de expansión, asegurando que los datos críticos del proceso se transmitan con absoluta fidelidad. Diseñado para los sectores industriales más exigentes, incluida la energía nuclear, la energía offshore, y el procesamiento químico complejo, el TC-304-01 proporciona un puente estable para los módulos de entrada digital (DI), entrada analógica (AI), y salida digital (DO) ubicados en las ranuras complementarias.

A diferencia de los interconectores estándar, el TC-304-01 está diseñado tanto para una instalación permanente como para un mantenimiento riguroso en el campo. A menudo es utilizado por ingenieros de puesta en marcha para simular las condiciones del campo y verificar la lógica del sistema, gracias a sus capacidades integradas de simulación de señales. Ya sea que se implemente como un componente de expansión fijo o una herramienta de diagnóstico móvil, este conjunto de cables mantiene la integridad de seguridad requerida para entornos clasificados SIL.

Características técnicas y conectividad

El TC-304-01 se distingue por su soporte de comunicación multifacético y su configuración de hardware robusta.

• Interfaz multiprotocolo: Cuenta con opciones de conectividad Ethernet duales (que admiten topologías punto a punto y basadas en concentrador) junto con terminales de comunicación serie dedicados para una red de sistema integral.

• Simulación de señal integrada: Diseñado con la capacidad de simular hasta 60 señales de campo distintas, lo que proporciona un activo invaluable para las pruebas de aceptación en fábrica (FAT) y la resolución de problemas in situ.

• Compatibilidad con alta tensión: Admite un amplio rango de entrada de 100-240 V CA, lo que lo hace adaptable a varios estándares de energía internacionales dentro de las salas de control industrial.

• Arquitectura de cableado redundante: Preconfigurada para una integración perfecta con los módulos Companion Slot, lo que garantiza que las rutas de E/S redundantes permanezcan sincronizadas y tolerantes a fallos.

• Protección de campo móvil: A menudo se suministra en un estuche de vuelo reforzado y con ruedas, el conjunto está protegido contra golpes mecánicos y contaminantes ambientales durante el tránsito a sitios remotos.

• Terminación avanzada: Proporciona un cableado seguro de terminales de tornillo para comunicaciones serie, lo que garantiza conexiones resistentes a las vibraciones en entornos industriales pesados.

Especificaciones técnicas

• Fabricante: ICS Triplex (Rockwell Automation)

• Número de modelo: TC-304-01

• Tipo de producto: Conjunto de cable de expansión y mantenimiento remoto

• Voltaje de entrada: 100V a 240V CA

• Soporte de señal: Hasta 60 señales de campo simuladas

• Puertos de comunicación: Ethernet dual y terminales serie

• Peso: 0,38 kg (peso neto de la unidad de cable)

• Dimensiones: 48,2 x 8,0 x 1,7 cm

• Aplicación del sistema: Serie de controladores Trusted TMR

• Código HS: 8537101190

• País de origen: EE. UU.

Fiabilidad e implementación industrial

El TC-304-01 es más que un simple conductor; es una extensión activa de la placa posterior del controlador Trusted. Su función principal es garantizar que los racks de expansión remota operen con la misma velocidad y fiabilidad deterministas que el rack local. Esto se logra mediante un blindaje de precisión y materiales de conector de alta calidad que evitan la atenuación de la señal y la interferencia electromagnética.

Para los ingenieros que realizan actualizaciones o mantenimiento del sistema, el TC-304-01 ofrece una solución "lista para implementar" que minimiza la complejidad del cableado. Su diseño de doble propósito, que sirve como un enlace de expansión funcional y una interfaz de simulación, proporciona una forma rentable de gestionar el ciclo de vida de un sistema instrumentado de seguridad (SIS). Con el TC-304-01, las instalaciones pueden mantener la continuidad operativa al tiempo que garantizan que todos los puntos de E/S de expansión estén completamente integrados en la lógica de seguridad triplicada.
