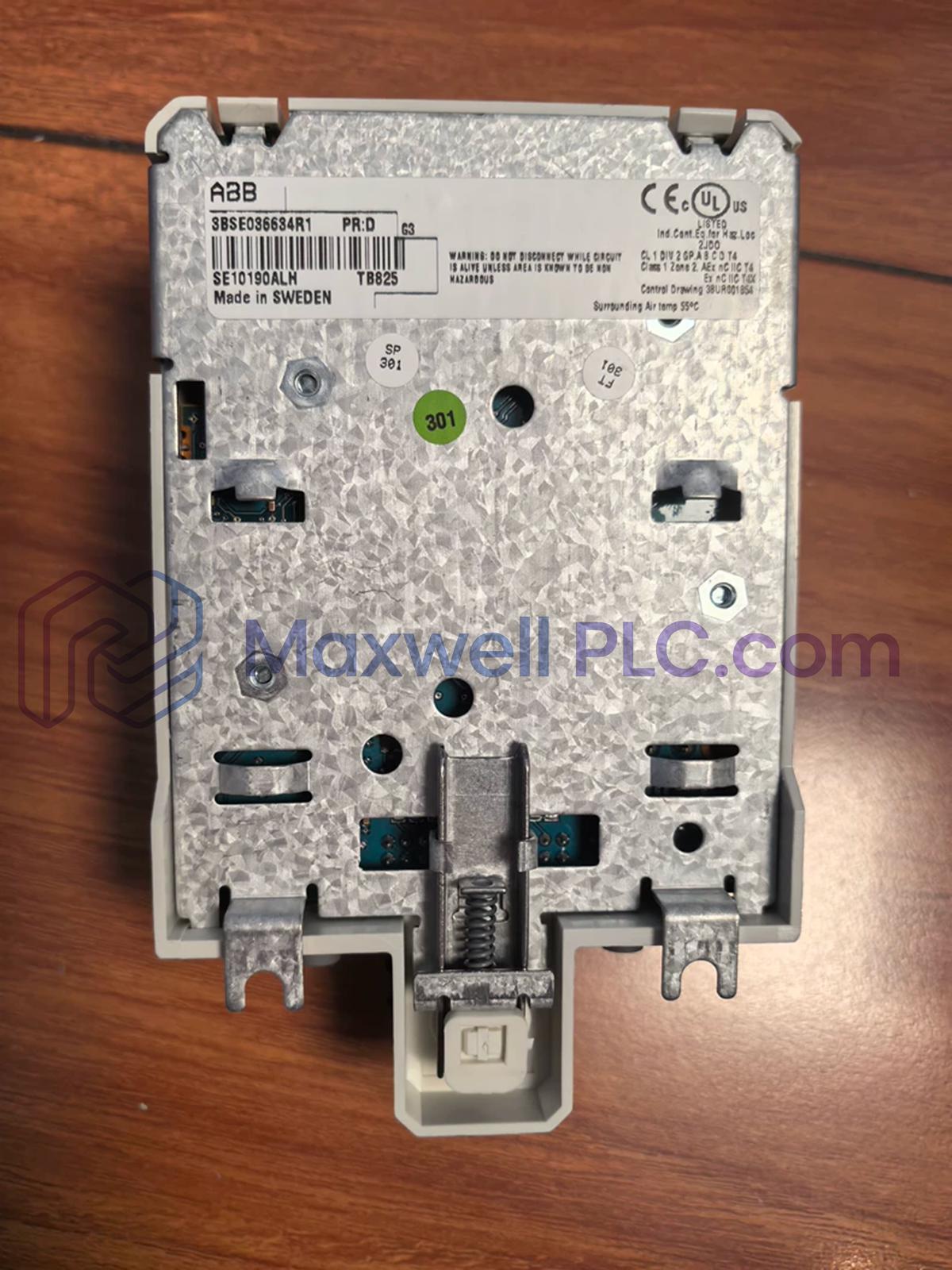

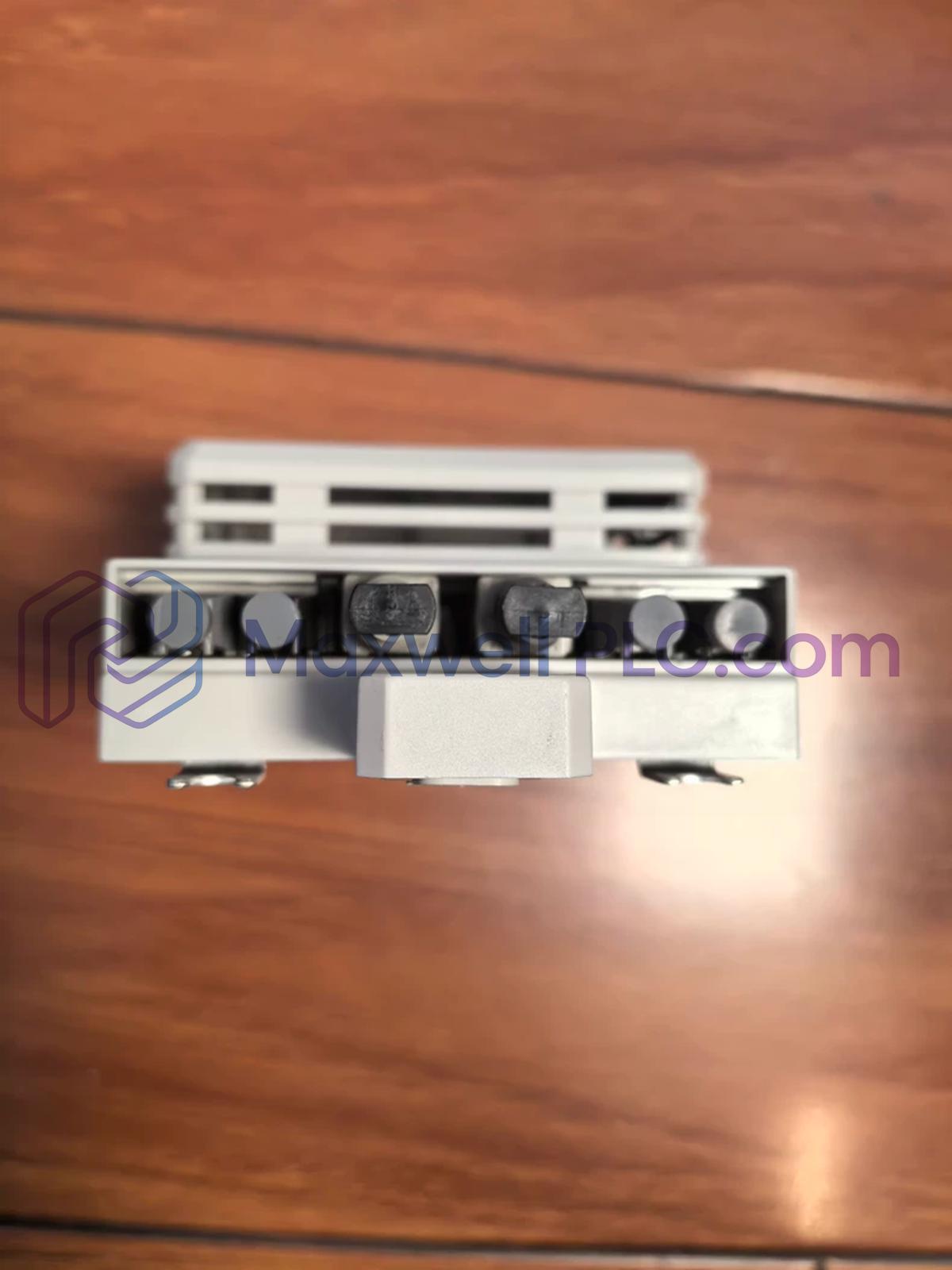

Configurado para la traducción de señales de capa física entre fibras ópticas de plástico/HCS y fibras ópticas de vidrio en sistemas de E/S S800, el ABB TB825 3BSE036634R1 (TB825 convertidor de medios ópticos) proporciona una ejecución física/eléctrica directa.

Nomenclatura del número de pieza y variante del subsistema

• TB825: Designador de hardware específico para el convertidor de medios ópticos ModuleBus de mecánica S800L.
• 3BSE036634R1: Identificador de pieza comercial pedible para la sustitución del módulo.
• Esclavo ModuleBus: Opera estrictamente como una interfaz de nodo esclavo en segmentos de medios ópticos.

Especificaciones mecánicas y técnicas

Velocidad y escalabilidad de la red de bus determinista

La unidad mantiene la velocidad de comunicación del bus de la placa posterior en clústeres de fibra óptica distribuidos, convirtiendo el cableado de plástico/HCS de enlace versátil local en rutas multimodales de vidrio ST de larga distancia. Esta ejecución garantiza un manejo de secuencia estable durante el escalado de alta densidad de E/S hasta siete clústeres ModuleBus conectados por fibra. La compatibilidad con el firmware flash del hardware permite la traducción transparente del protocolo sin alterar las estructuras de trama del controlador.

Contenido estándar de la entrega

• 1 x Convertidor de medios ópticos ABB TB825 3BSE036634R1
• 1 x Hoja de referencia de instalación mecánica en carril DIN

Ensamblaje mecánico y protocolo de terminación de fibra

• Monte el módulo de forma segura en un carril DIN estándar de 35 mm dentro de una caja protectora.
• Conecte los conductores de alimentación auxiliar de 24 VCC asegurando un suministro de voltaje limpio a niveles de corriente de 96 mA.

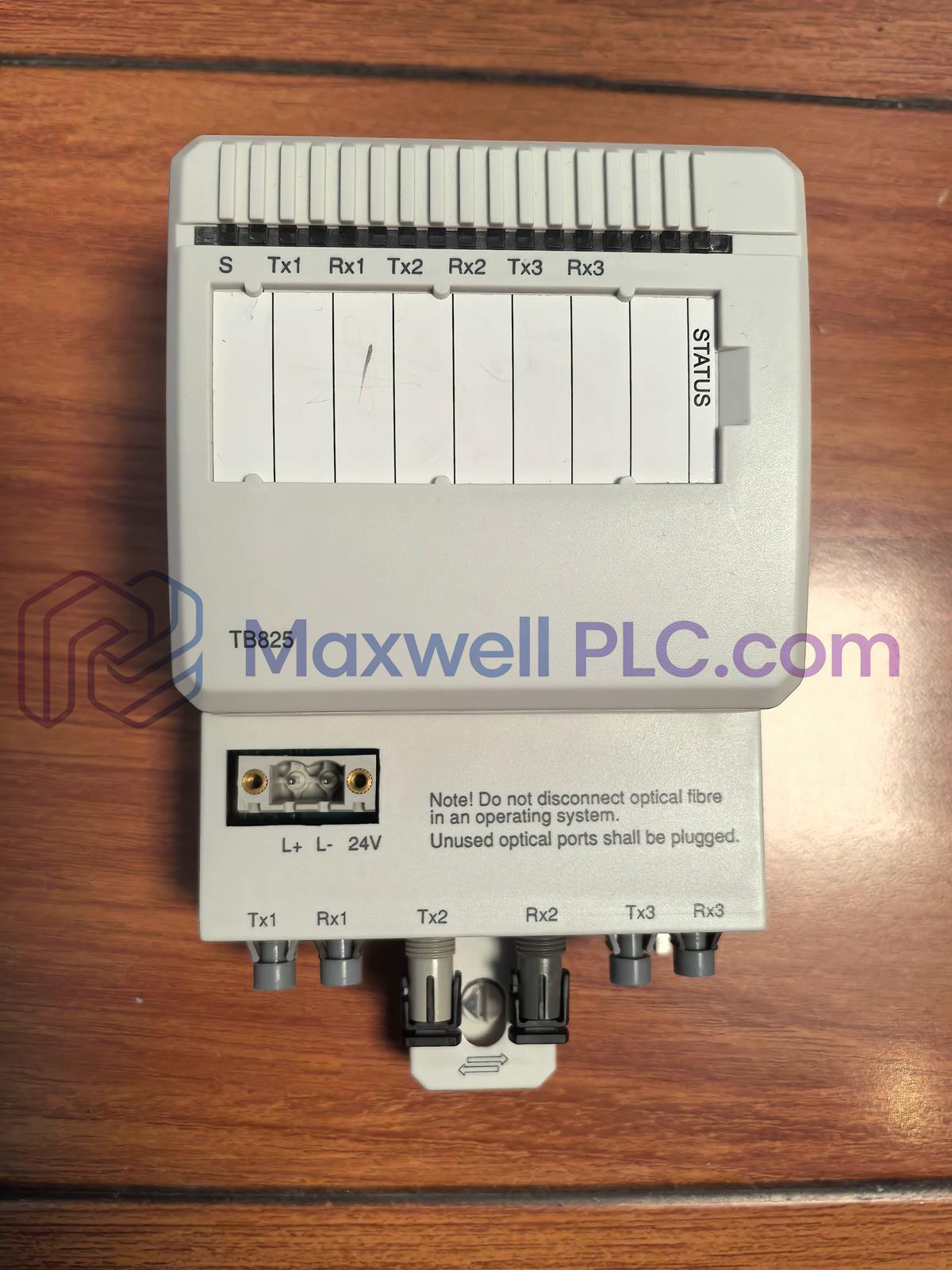

• Termine las fibras de plástico o HCS en los puertos ópticos Versatile Link utilizando las guías de radio de curvatura adecuadas.
• Conecte los cables de fibra de vidrio multimodo equipados con conectores ST estándar a los puertos de la interfaz de vidrio.

Preguntas frecuentes

• ¿Qué tipos de conectores ópticos son compatibles con la unidad TB825?

  El módulo cuenta con conectores Versatile Link para fibras de plástico/HCS y conectores ST para fibras de vidrio multimodo.

• ¿El convertidor requiere configuración de software o configuración de controlador?

  No, la unidad funciona como un convertidor de protocolo de capa física sin requerir configuración de software o instalación de controlador.

• ¿Cuál es el consumo de energía típico para este convertidor de medios?

  El hardware funciona con una entrada estándar de 24 VCC con un consumo de corriente típico de 96 mA.

• ¿Qué aprobaciones de instalación en áreas peligrosas se aplican al TB825?

  El módulo posee certificaciones para ubicaciones peligrosas C1 Div 2 cULus, C1 Zona 2 cULus y ATEX Zona 2.

• ¿Se admite la redundancia de línea en una sola tarjeta convertidora TB825?

  No, la arquitectura de hardware TB825 está diseñada específicamente para la ejecución de línea óptica ModuleBus no redundante.

• ¿Qué rango de temperatura ambiente está permitido para el funcionamiento certificado?

  Las temperaturas ambiente de funcionamiento cubren de 0 a +55 °C, con aprobaciones de agencia específicas emitidas para +5 a +55 °C.

• ¿Cuántos clústeres de E/S se pueden interconectar a través de la red de fibra?

  La arquitectura de fibra óptica ModuleBus admite la interconexión de hasta siete clústeres de E/S distribuidos.

• ¿Qué sociedades de clasificación marítima han certificado este módulo?

  El convertidor está certificado para instalaciones marinas por ABS, Bureau Veritas (BV), DNV-GL y Lloyd's Register (LR).
