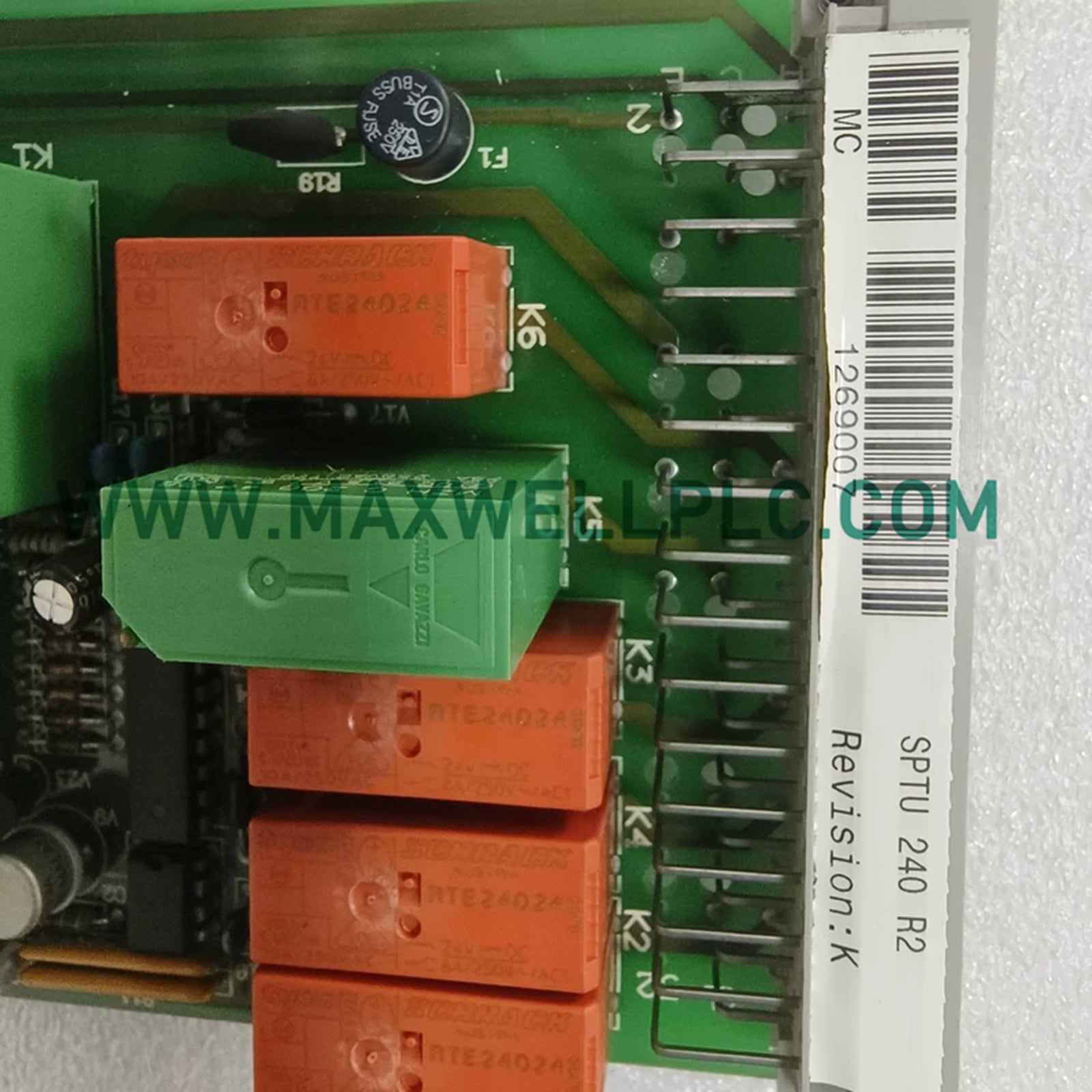

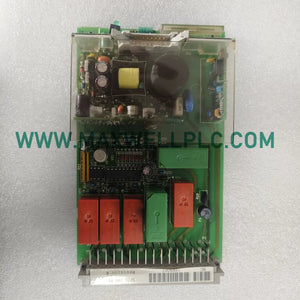

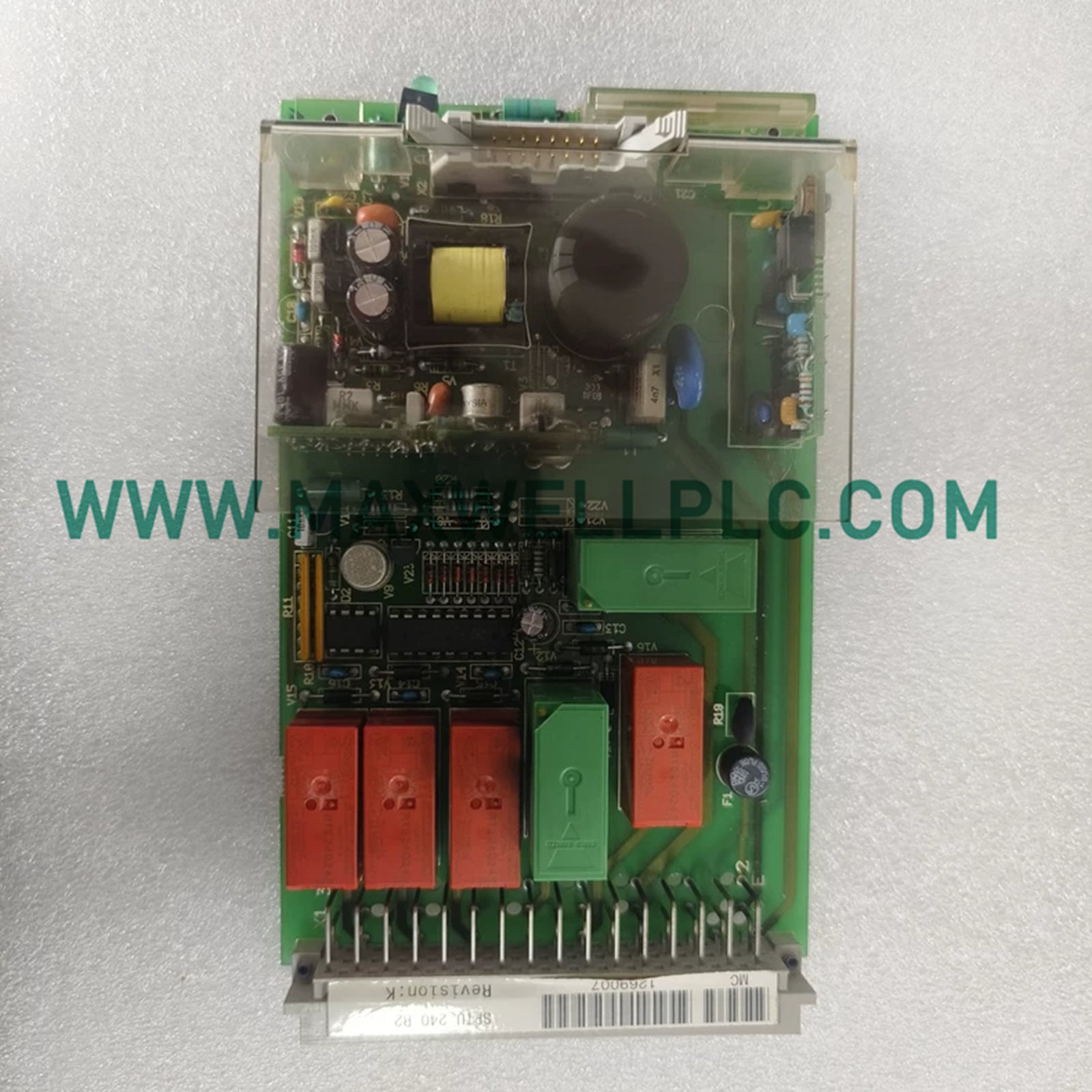

Configurado para la conversión y regulación de energía en redes de control industrial, el ABB SPTU 240 R2 (fuente de alimentación SPTU 240 R2) proporciona ejecución física/eléctrica directa.

Desglose de la nomenclatura e identificadores

Especificaciones de hardware

Infraestructura del controlador e integración de la placa posterior

La unidad interactúa con el hardware de procesamiento industrial a través de bucles de red determinísticos, gestionando la velocidad de comunicación del bus de la placa posterior y la compatibilidad del firmware flash durante las operaciones en tiempo de ejecución. La escalabilidad de la densidad de E/S y las rutas de distribución de energía internas se rigen por estrictas reglas de aislamiento eléctrico para evitar la propagación de bucles de tierra a través de tarjetas de controlador adyacentes.

Contenido del paquete de envío

• 1 x Unidad de fuente de alimentación ABB SPTU 240 R2
• 1 x Registro de conformidad de inspección de fábrica
• 1 x Blindaje del conector del bloque de terminales

Procedimientos de montaje mecánico y despliegue

• Espaciado térmico: Mantenga una distancia vertical mínima de 30 mm por encima y por debajo de la carcasa para permitir un enfriamiento por convección sin obstáculos en todo el rango de temperatura de funcionamiento especificado.
• Cableado de terminales: Asegure todas las líneas de alimentación de CA de entrada y los cables de salida de CC aislados utilizando destornilladores dinamométricos calibrados para evitar fallos de conexión intermitentes en condiciones de alta vibración.
• Conexión a tierra del chasis: Fije el terminal de tierra principal directamente a la placa de montaje de la carcasa con una correa de cobre trenzado de baja impedancia para mitigar el acoplamiento de ruido electromagnético.
• Protección con fusibles: Instale un dispositivo de protección de circuito derivado externo de acción rápida con una clasificación de 2,0 A en la línea de CA entrante antes de alimentar los terminales.

Consulta técnica y resolución de problemas

• P: ¿Cuál es el rango de tensión de entrada permitido para este módulo?

  R: El rango de tensión de entrada abarca de 80 a 265 V CA o CC, según los requisitos de configuración del sistema.

• P: ¿La salida interna de +24 V CC presenta aislamiento galvánico?

  R: Sí, la salida de CC interna de 120 mA está completamente aislada del circuito de alimentación principal de entrada.

• P: ¿Cuáles son los límites de temperatura de almacenamiento para períodos sin energía?

  R: Los límites de almacenamiento se extienden de -40 °C a +85 °C bajo parámetros de humedad relativa sin condensación.

• P: ¿Cómo se maneja la temperatura ambiente excesiva durante el funcionamiento continuo?

  R: Operar cerca del límite superior de +70 °C requiere el cumplimiento de las curvas estándar de reducción de potencia térmica y una ventilación adecuada del gabinete.

• P: ¿Cuál es la capacidad nominal de conmutación del contacto de señalización?

  R: El contacto de señalización integrado está clasificado para manejar hasta 250 V CA bajo umbrales de fallo operativos normales.

• P: ¿Se admite la conexión en caliente al reemplazar esta unidad de fuente de alimentación?

  R: No se recomienda la extracción en vivo; la energía de entrada debe aislarse completamente mediante un disyuntor externo antes de la extracción.

• P: ¿Cuál es la disipación de potencia en reposo del circuito en condiciones sin carga?

  R: El consumo de energía típico en reposo se mide en 4 W durante el funcionamiento estándar en espera.

• P: ¿Puede la unidad funcionar bajo frecuencias de red fluctuantes?

  R: La etapa de rectificación interna admite de forma segura un rango de frecuencia de CA entre 45 Hz y 65 Hz.
