Descripción general del producto

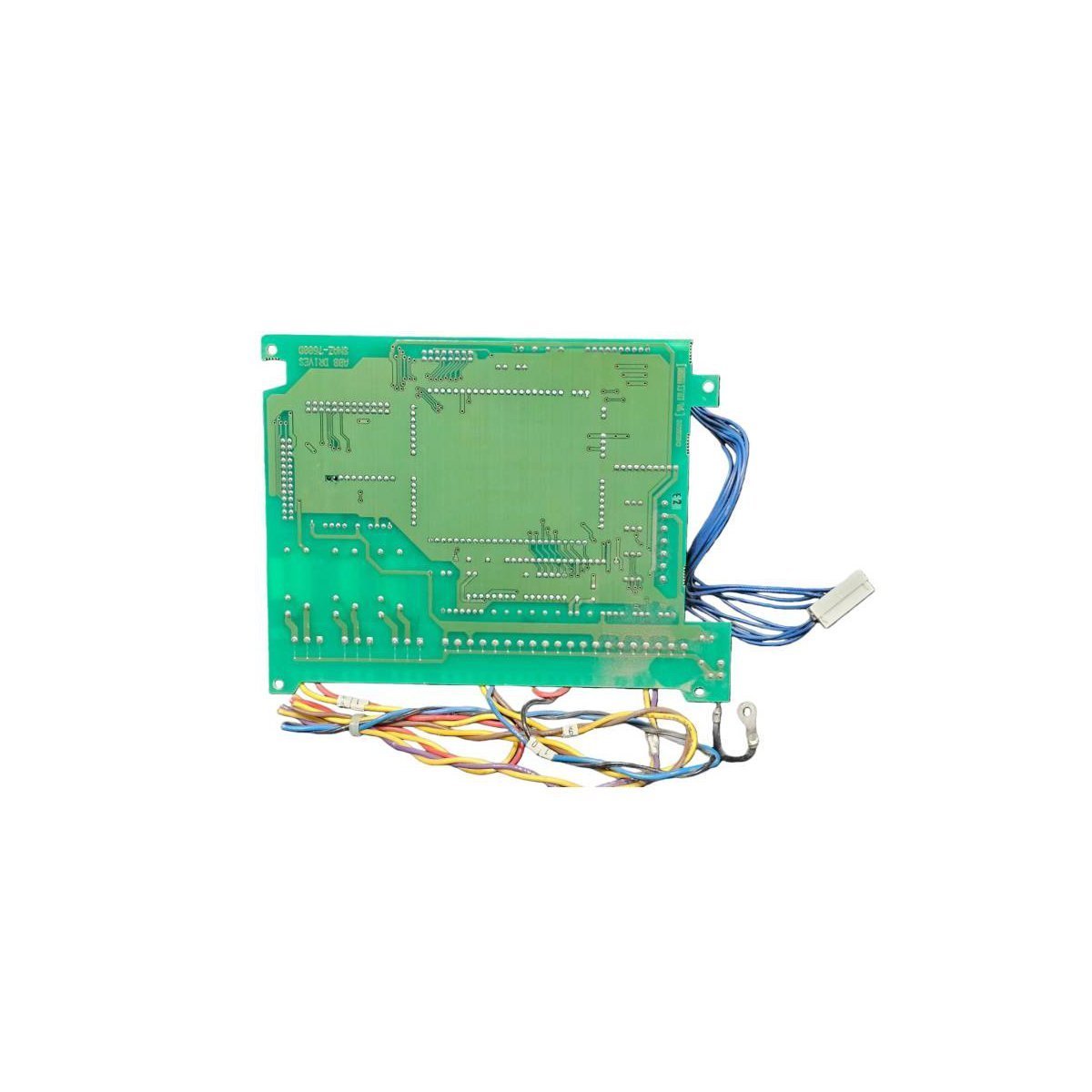

La ABB SNAT7600 es una placa de circuito de interfaz y control multifuncional diseñada específicamente para los sistemas de accionamiento de la serie ACS 500. Este módulo sirve como punto de interacción principal entre el operador y el hardware del accionamiento, consolidando de forma única un teclado táctil, una pantalla de alta visibilidad y terminales de cableado de control esenciales en una única arquitectura de PCB. Al centralizar los bloques de terminales para la lógica de control (X50) y la comunicación serie RS485 (X51), la SNAT7600 minimiza la complejidad interna del armario a la vez que proporciona un portal directo para la parametrización del accionamiento y la supervisión en tiempo real. Su diseño se centra en la ergonomía operativa y la integridad de la señal, asegurando que las entradas de comando y la retroalimentación de diagnóstico se procesen con alta fidelidad en entornos de control localizados o distribuidos.

Perfiles de hardware técnico y métricas de diseño

• Designación del módulo SNAT7600

• Categoría del sistema Placa de interfaz de control de accionamiento

• Compatibilidad de la serie Gama de accionamientos ACS 500

• Hardware de interfaz Teclado táctil integrado y pantalla LCD

• Puertos de comunicación RS485 dedicado (terminal X51)

• Cableado de control Bloque de terminales multipunto (X50)

• Capacidad de expansión Soporte para tarjetas adicionales SNAT 7610 (BAC) y SNAT 7690 (RS232)

• Seguridad térmica Relé termistor autorrearmable integrado para protección del motor

• Personalización de entradas Jumpers de programación cableados para el escalado de señales analógicas

• Peso físico 1.22 kg

• Dimensiones de la unidad 24 x 19 x 5.3 cm

• Origen de fabricación Suecia

• Clasificación SA 8537101190

Utilización y despliegue industrial

La placa de circuito SNAT7600 es el corazón funcional de las unidades de accionamiento ACS 500, ampliamente desplegadas en industrias pesadas que requieren control local por parte del operador e interconexión robusta. Las aplicaciones típicas incluyen:

• Control localizado de maquinaria Proporcionar a los operadores de planta acceso directo a los ajustes de velocidad y par para motores industriales autónomos.

• Mantenimiento de líneas de proceso Utilizando la pantalla integrada para una rápida identificación de códigos de falla y solución de problemas in situ sin herramientas de diagnóstico externas.

• Sistemas HVAC automatizados Aprovechando el puerto de comunicación RS485 para integrar variadores de frecuencia en redes centralizadas de gestión de edificios.

• Sincronización compleja de múltiples accionamientos Ampliando la interfaz con tarjetas RS232 o de bucle de 20 mA para coordinar el intercambio de datos entre múltiples estaciones inversoras.

• Gestión de cargas térmicas Protegiendo los activos críticos del motor a través de las entradas de relé termistor dedicadas de la placa en aplicaciones de bombeo o ventilación de ciclo de trabajo elevado.

P: ¿Se puede utilizar la SNAT7600 para programar el accionamiento sin un PC externo?

R: Sí, el teclado y la pantalla integrados permiten el acceso completo a los conjuntos de parámetros del ACS 500, lo que permite la puesta en marcha, el ajuste y la supervisión locales directamente en el armario del accionamiento.

P: ¿Cuál es el propósito de los jumpers de programación en la placa?

R: Estos jumpers permiten a los técnicos configurar las entradas analógicas para diferentes tipos de señal (como voltaje frente a corriente) para que coincidan con los sensores o controladores específicos utilizados en el proceso.

P: ¿Cómo gestiona la placa los problemas de sobrecalentamiento del motor?

R: La SNAT7600 cuenta con un circuito de relé termistor autorrearmable especializado que monitoriza los sensores de temperatura del motor y puede activar una desconexión del accionamiento para evitar daños en el hardware.

P: ¿Es posible añadir comunicación RS232 a esta placa?

R: Absolutamente; la SNAT7600 está diseñada para ser expandible. Al instalar la tarjeta hija opcional SNAT 7690, el sistema obtiene capacidades de comunicación RS232 y de bucle de 20 mA.

P: ¿Cómo verifico la versión de software que se ejecuta en la SNAT7600?

R: La placa incluye un sistema de numeración y etiquetado en serie que proporciona un registro de trazabilidad claro, incluyendo la fecha de fabricación, la revisión del hardware y la versión de software precargada.
