Descripción general del producto

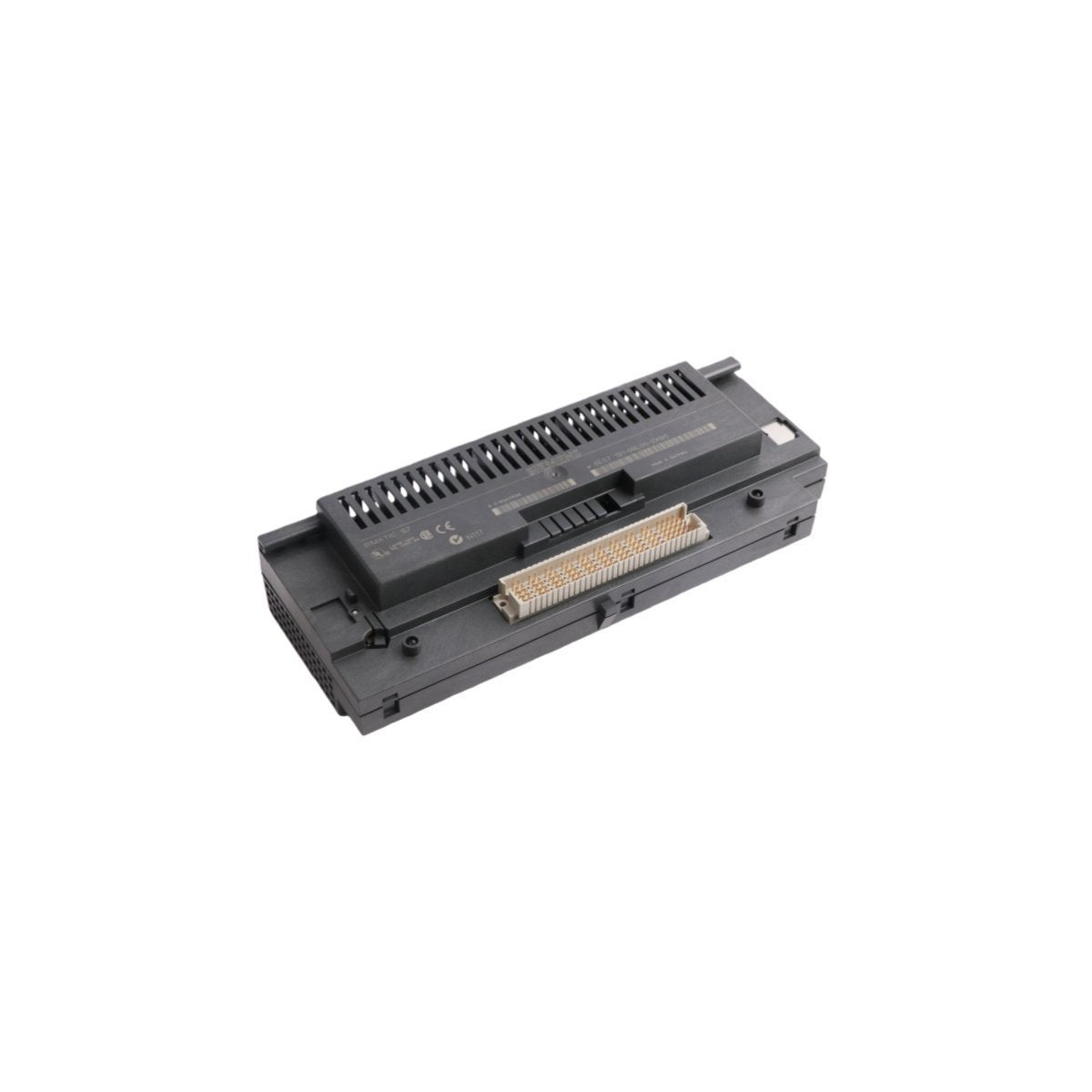

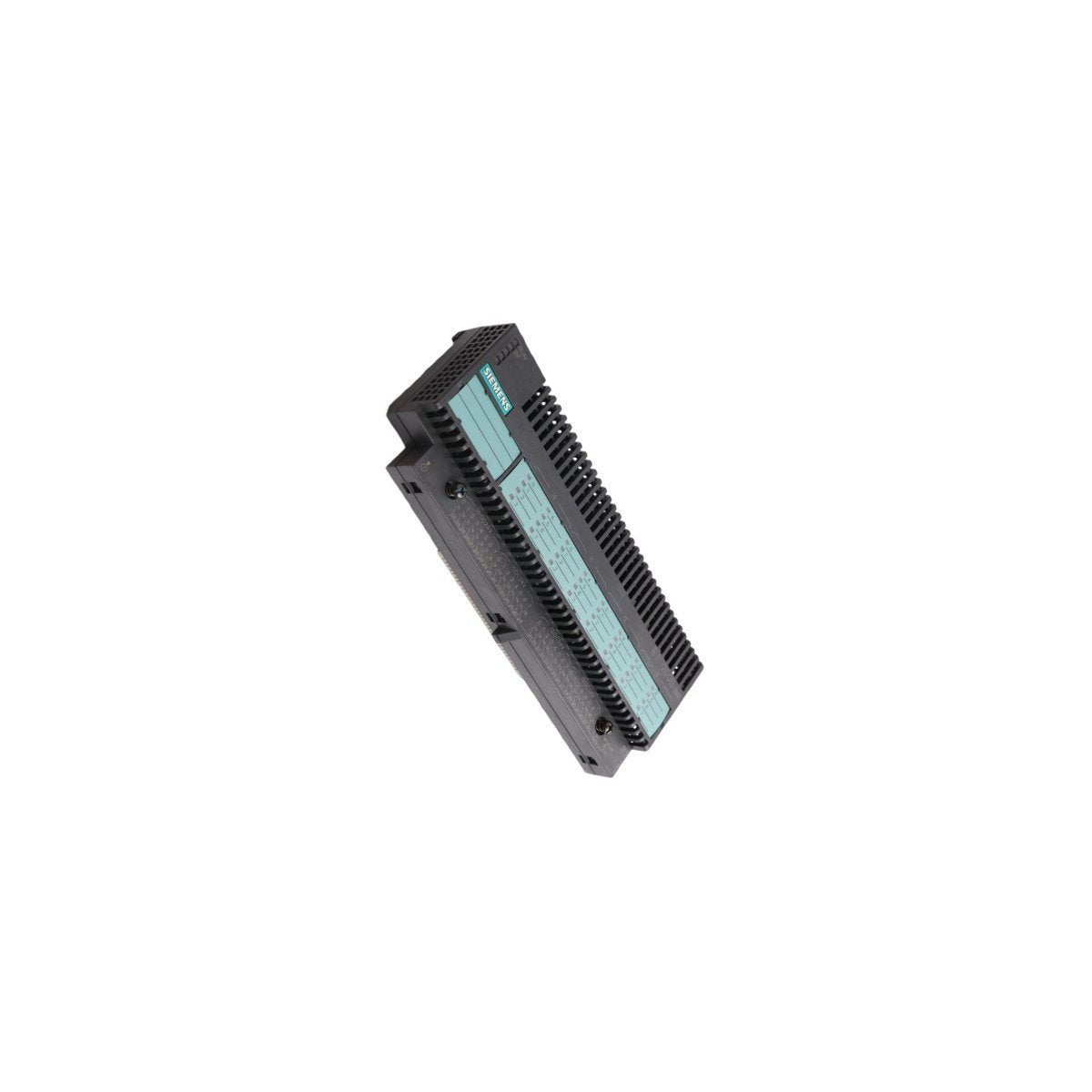

El Siemens 6ES7131-0BL00-0XB0 es un componente de entrada digital de alta densidad diseñado para los sistemas E/S descentralizados SIMATIC DP y ET 200B. Este módulo electrónico facilita la integración de grandes volúmenes de señales binarias en una arquitectura de control centralizada, proporcionando 32 entradas discretas dentro de una carcasa especializada de 235 mm. Diseñado para optimizar el espacio en el riel mientras mantiene la integridad de la señal, sirve como una interfaz confiable entre los sensores de campo y la red PROFIBUS DP. Su robusto circuito está diseñado para manejar las rigurosas demandas eléctricas de la automatización de plantas, ofreciendo una solución optimizada para la adquisición de datos de alto recuento de puntos.

Especificaciones fundamentales del sistema y perfil de hardware

Este módulo se define por su procesamiento de alta velocidad y su amplia tolerancia de voltaje, lo que garantiza una detección precisa del estado en diversas condiciones industriales.

• Densidad de entrada: 32 entradas digitales (sumidero).

• Voltaje de funcionamiento: 24 V CC nominal (rango: 18,5 V a 30,2 V CC).

• Umbrales de señal: Lógica "0" de -3V a +5V; Lógica "1" de +13V a +30V.

• Velocidad de respuesta: Retraso máximo de entrada de 3 ms para captura de señal de alta velocidad.

• Eficiencia energética: Pérdida de potencia típica de aproximadamente 4,8 W.

• Riel de alimentación del sensor: Capaz de suministrar hasta 1000 mA de corriente total a los dispositivos de campo.

• Masa física: 0,95 kg.

• Dimensiones: 2,5 cm x 5,1 cm x 83,8 cm (dimensiones de la unidad adaptadas para montaje ET 200B).

• Requisitos de cableado: Compatible con bloques de terminales TB2/DC y TB4/DC; admite longitudes de cable sin blindaje de hasta 100 metros.

Despliegues de automatización profesional

El 6ES7131-0BL00-0XB0 se utiliza principalmente en esquemas de control descentralizado donde el cableado de campo debe minimizarse. Los casos de uso típicos incluyen:

• Instalaciones de logística y clasificación: Gestión de matrices de alta densidad de sensores de proximidad y fotocélulas en extensos sistemas de transporte.

• Fabricación de máquinas herramienta: Actuando como la interfaz de retroalimentación principal para interruptores de límite y paneles de control del operador en maquinaria CNC.

• Modernización de plantas de proceso: Proporcionando un método eficiente para expandir la capacidad de E/S en estaciones ET 200B existentes sin requerir un rediseño extenso del gabinete.

• Fabricación general: Monitoreo del estado binario de válvulas, actuadores, y enclavamientos de seguridad en líneas de producción a gran escala.

La capacidad del módulo para funcionar de manera confiable en un amplio espectro de voltaje lo convierte en una excelente opción para entornos propensos a fluctuaciones de energía, asegurando que el PLC reciba datos limpios y precisos para la toma de decisiones en tiempo real.
