Descripción general del producto

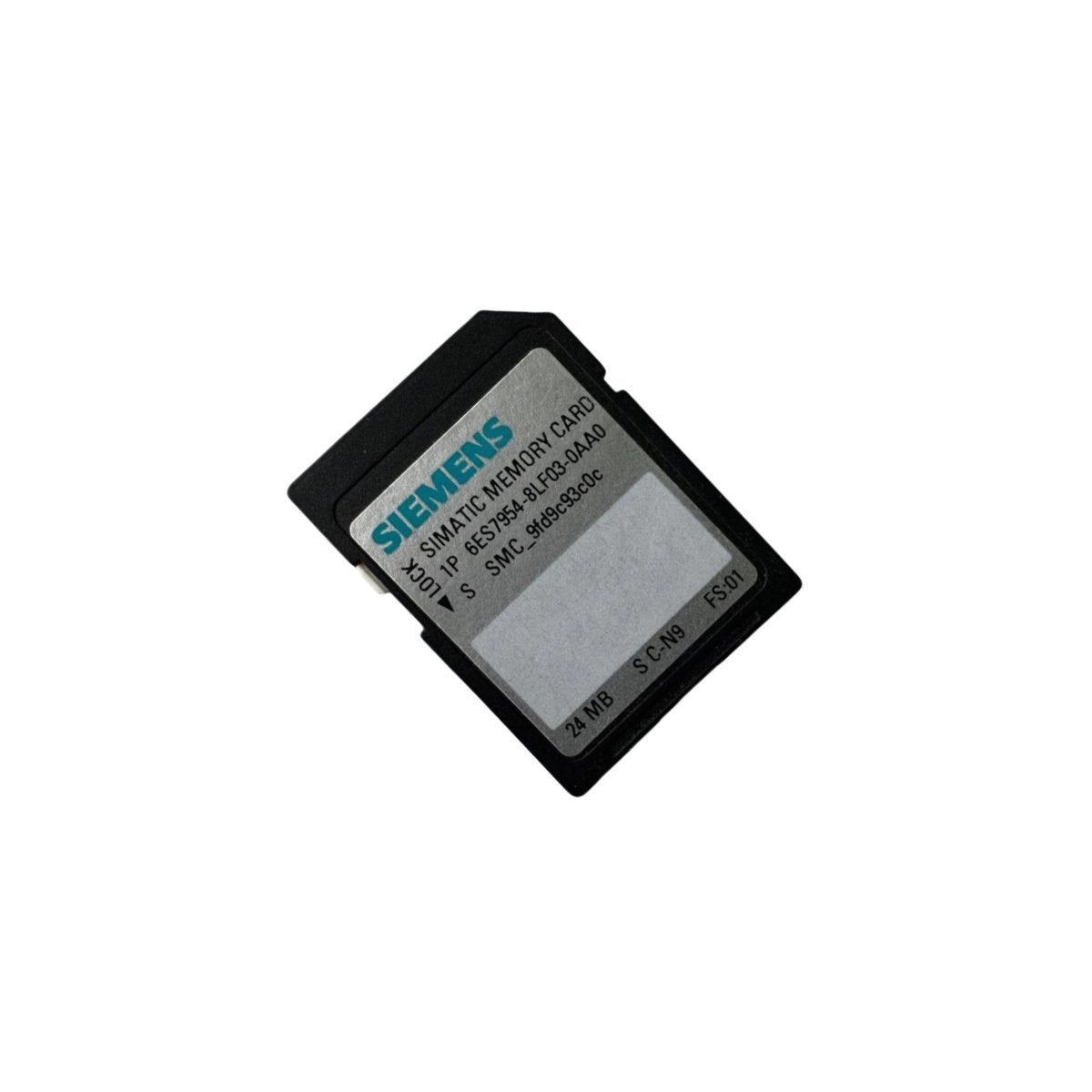

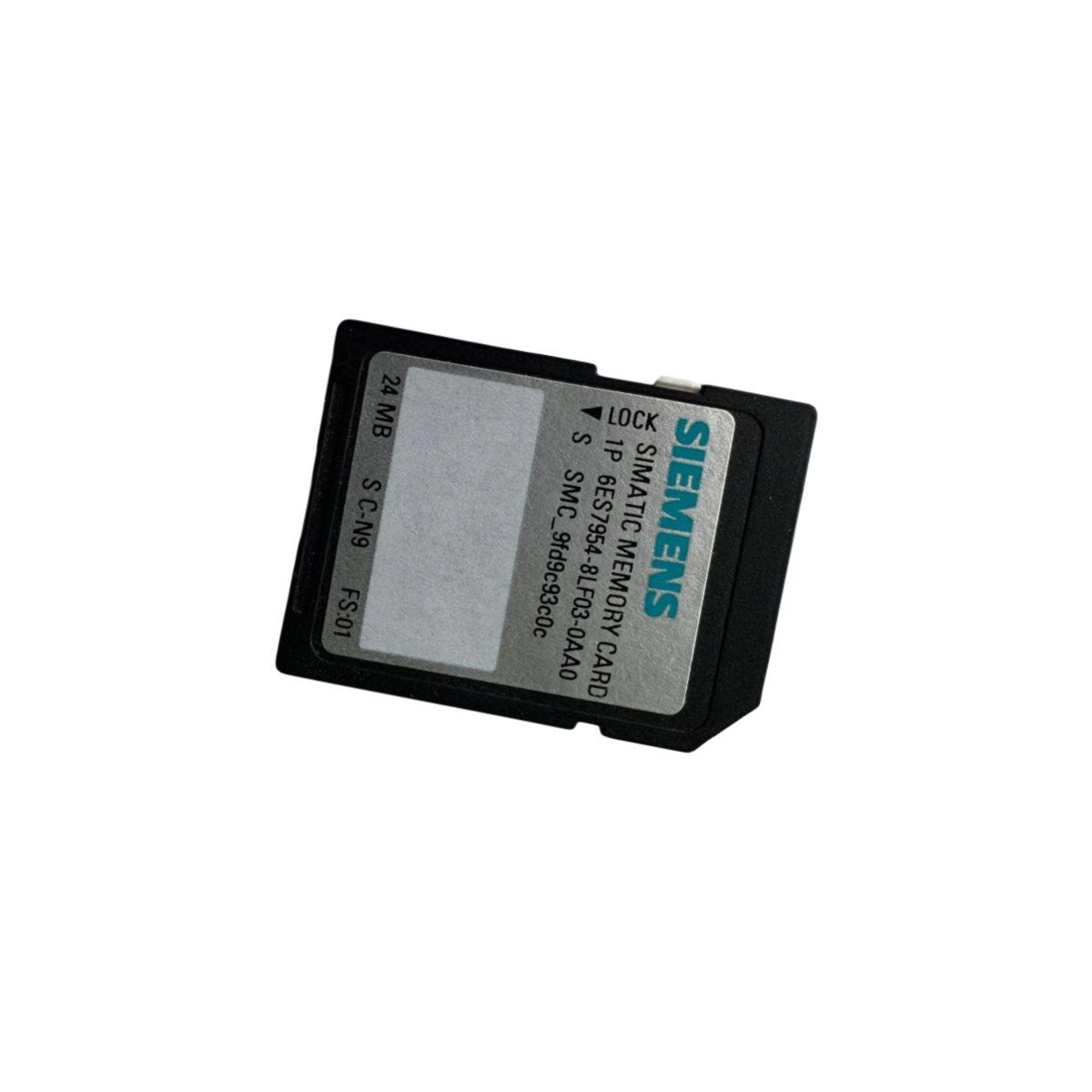

La Siemens 6ES7954-8LF03-0AA0 es una SMC (tarjeta de memoria SIMATIC) especializada diseñada para satisfacer las demandas de almacenamiento de alta fiabilidad de los controladores industriales modernos. Diseñada específicamente para las series de CPU SIMATIC S7-1200 y S7-1500, así como para los sistemas de accionamiento SINAMICS, esta tarjeta proporciona la memoria no volátil esencial necesaria para el código de programa, los datos del sistema y las actualizaciones de firmware. A diferencia del almacenamiento de nivel de consumidor, este medio flash industrial está construido para manejar los intensos ciclos de lectura/escritura típicos del registro de datos y la lógica de automatización compleja, asegurando que los parámetros críticos del proceso permanezcan intactos incluso durante una falla total de energía.

Resistencia del hardware y parámetros de almacenamiento

Este módulo de memoria se define por su arquitectura Flash EPROM de grado industrial, lo que garantiza la estabilidad de los datos a largo plazo y la resistencia física.

• Capacidad de memoria: 24 MB

• Tecnología de almacenamiento: Flash EPROM (alta resistencia)

• Voltaje de suministro: 3.3 V CC

• Retención de datos: Mínimo de 10 años después del último ciclo de programación

• Ciclos de escritura: Mínimo de 500,000 operaciones de escritura/borrado

• Factor de forma: Ranura de tarjeta Siemens S7 patentada

• Dimensiones físicas: 7.6 cm x 10.2 cm x 7.6 cm (empaquetado)

• Peso del dispositivo: 0.03 kg (neto) / 0.2 kg (envío bruto)

• Temperatura de funcionamiento: Optimizada para entornos de armarios industriales estándar

• Origen de fabricación: Alemania

Implementaciones de almacenamiento industrial

Carga de programa de CPU S7-1500La 6ES7954-8LF03-0AA0 sirve como memoria de carga principal para los controladores S7-1500. Almacena el proyecto de automatización compilado, incluidas las configuraciones de hardware y los bloques de usuario. Sin esta tarjeta, la serie de gama alta S7-1500 no puede funcionar, ya que carece de memoria de carga interna, lo que convierte a esta tarjeta en un componente obligatorio para la puesta en marcha del sistema.

Registro y archivo de datos avanzadosEn industrias de procesos como el tratamiento de aguas residuales o la producción de alimentos, esta tarjeta de 24 MB se utiliza para archivar valores de proceso y registros de alarmas localmente. La alta clasificación de ciclos de escritura permite que el PLC registre con frecuencia datos con marca de tiempo en la tarjeta, que luego se pueden recuperar a través de un servidor web o exportar para informes de cumplimiento normativo.

Gestión de firmware y recuperación del sistemaEsta tarjeta es una herramienta vital para los equipos de mantenimiento que realizan actualizaciones de firmware en una planta de fábrica. Una sola 6ES7954-8LF03-0AA0 puede cargarse con el firmware más reciente del sistema para actualizar múltiples CPU o unidades SINAMICS. Además, actúa como una "tarjeta de servicio" para restaurar la funcionalidad de la máquina rápidamente en caso de reemplazo de hardware.

Parametrización de unidades SINAMICSPara aplicaciones complejas de control de motores, la tarjeta de memoria almacena conjuntos de parámetros específicos de la unidad y perfiles de control de movimiento. Esto asegura que si se reemplaza una unidad de accionamiento, la configuración se puede transferir instantáneamente al nuevo hardware simplemente cambiando la tarjeta de memoria, reduciendo drásticamente el tiempo medio de reparación (MTTR).
