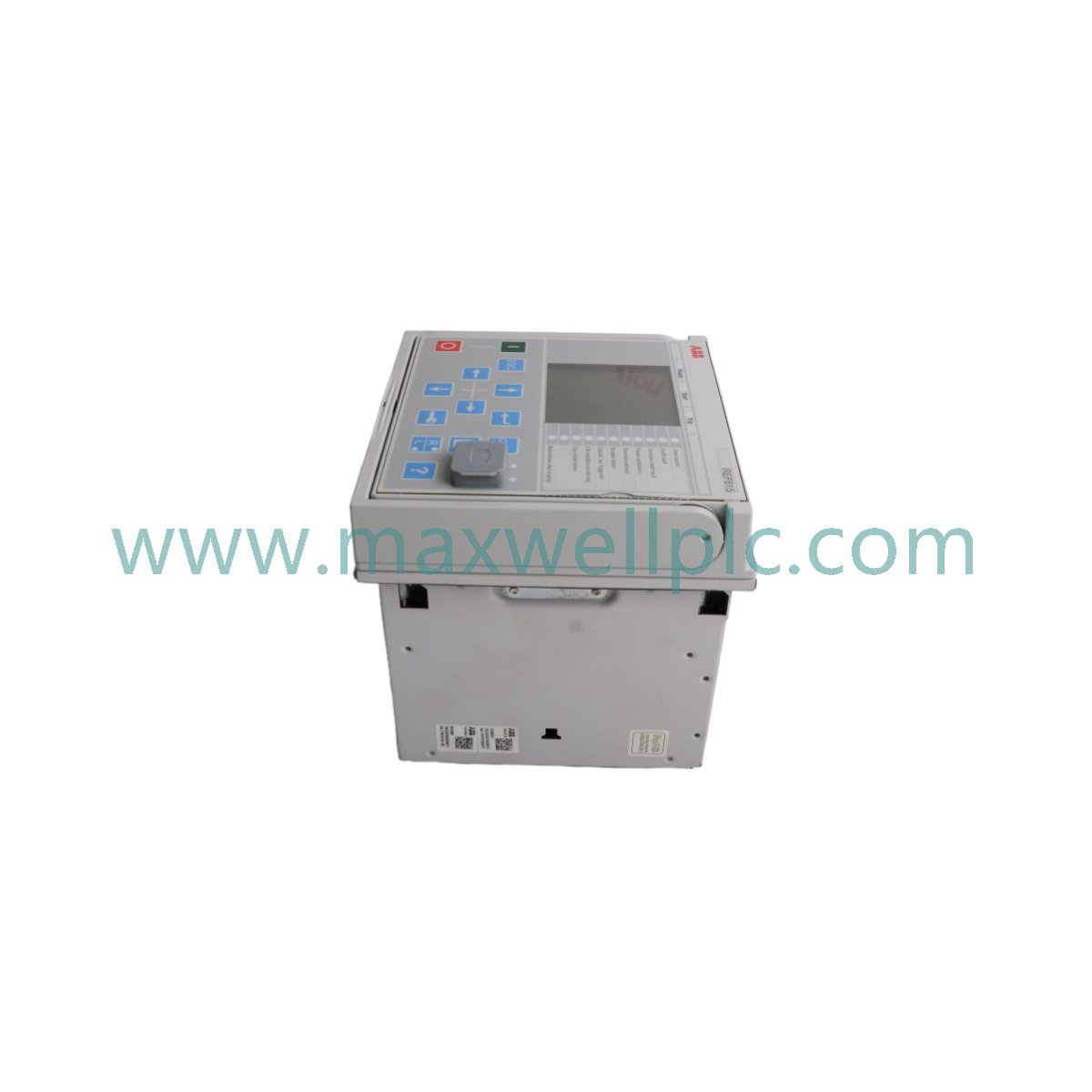

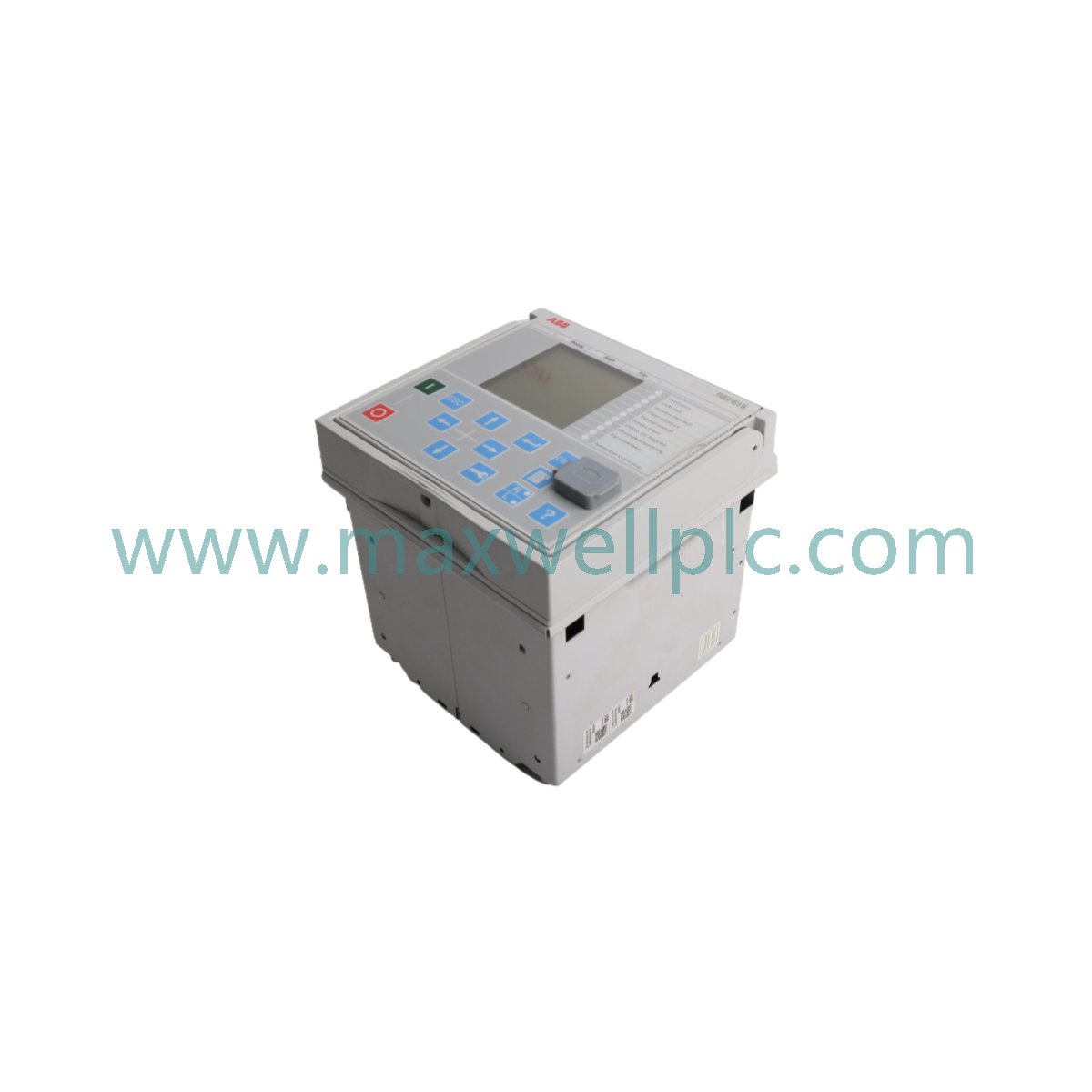

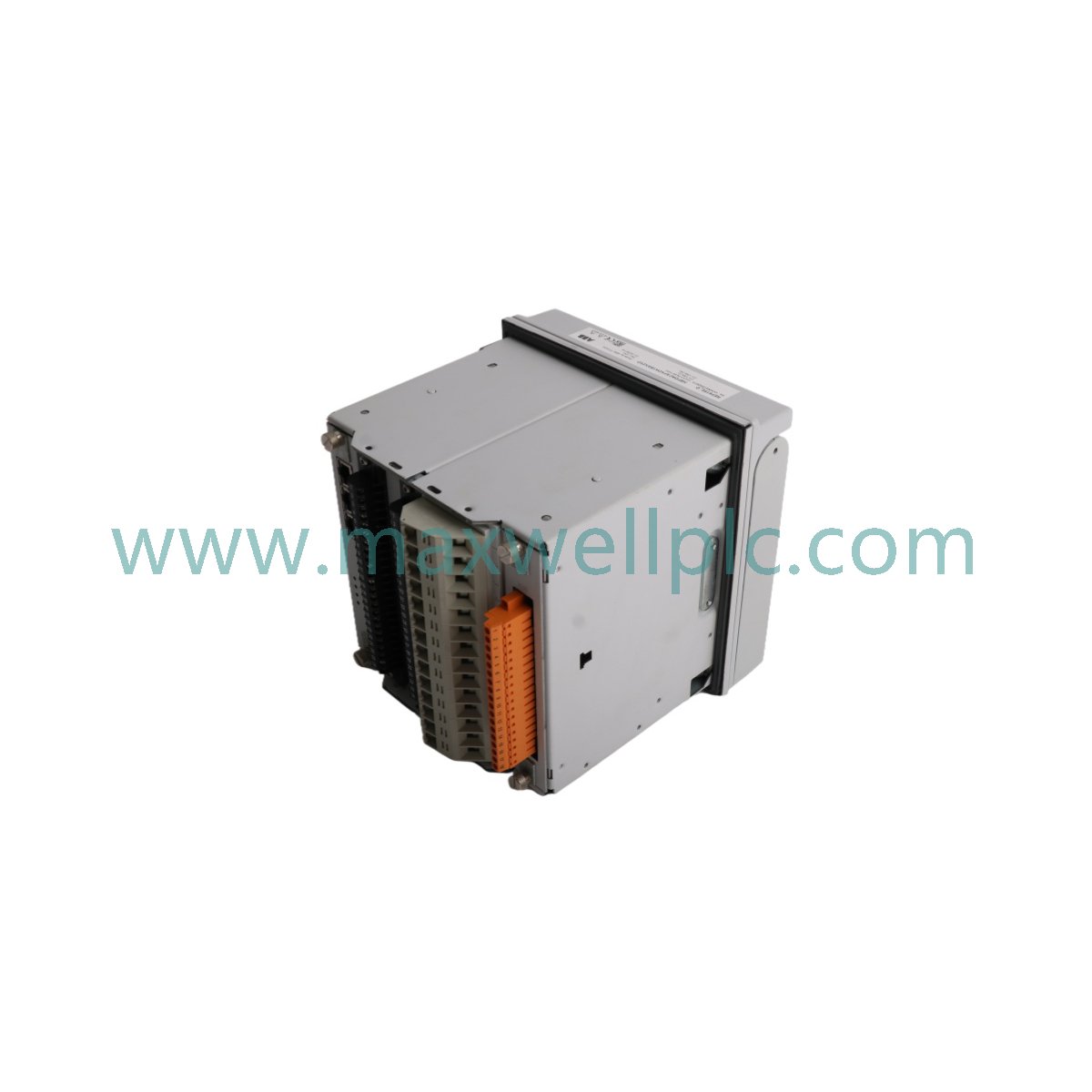

Configurado para protección y control de alimentadores en redes de distribución de media tensión, el ABB REF615E-C (relé de protección de alimentadores REF615E-C) proporciona ejecución eléctrica directa de funciones de sobrecorriente, falla a tierra y regulación de frecuencia de voltaje.

Configuración de Diseño

El REF615E-C utiliza una arquitectura de chasis enchufable extraíble. Este diseño mecánico facilita el reemplazo rápido de la unidad durante los ciclos de mantenimiento y proporciona acceso localizado a través de una HMI gráfica para la configuración de parámetros.

Especificaciones de Hardware

Comunicación de Control y Accionamiento Industrial de ABB

El REF615E-C soporta una velocidad de comunicación determinista del bus de backplane para el procesamiento lógico interno del relé. El dispositivo cuenta con opciones de escalado de densidad de E/S para adaptarse a varias topologías de red, incluidos los sistemas de distribución radial y mallado. La compatibilidad con firmware flash asegura que el relé se mantenga alineado con los requisitos cambiantes de automatización de subestaciones. La implementación de redundancia sin fisuras de alta disponibilidad (HSR) y el protocolo de redundancia paralela (PRP) a través de IEC 61850 proporciona una red determinista, minimizando la pérdida de paquetes de datos durante fallas en el enlace de comunicación.

## Información para pedidos

• Unidad de relé de protección de alimentadores REF615E-C.

• Conjunto de chasis enchufable extraíble.

• Documentación técnica para la configuración del protocolo de comunicación.

Directrices de Instalación en Campo

Montaje

• Instale la unidad extraíble en el recorte del panel provisto, asegurándose de que el chasis esté completamente asentado para mantener el contacto eléctrico con el backplane.

• Utilice el mecanismo de bloqueo integrado para asegurar el relé contra vibraciones mecánicas.

Cableado

• Conecte la alimentación auxiliar y las entradas secundarias de los sensores de corriente/voltaje de acuerdo con el diagrama de cableado.

• Conecte los cables de interfaz de comunicación a los puertos Ethernet o serie traseros, asegurando un blindaje adecuado para el cumplimiento de EMC de la subestación.

Preguntas Frecuentes

• P: ¿Es el relé "hot-swappable" (se puede intercambiar en caliente)?

  R: El diseño extraíble permite el reemplazo de la unidad; sin embargo, asegúrese de que los circuitos secundarios del transformador de corriente (CT) estén en cortocircuito antes de retirar la unidad para evitar la acumulación de alto voltaje.

• P: ¿Qué protocolos de comunicación son compatibles?

  R: El relé soporta IEC 61850 (Ed. 1 y 2), Modbus, DNP3 e IEC 60870-5-103 para la integración en sistemas de automatización de subestaciones.

• P: ¿Cómo se implementa la protección contra arco eléctrico?

  R: La protección contra arco eléctrico es una integración opcional que utiliza detección de alta velocidad para minimizar los daños durante eventos de fallas internas en la barra.

• P: ¿El relé soporta valores medidos de muestra (SMV)?

  R: Sí, soporta SMV a través de IEC 61850-9-2 LE para entornos de subestaciones digitales.

• P: ¿Cómo se modifican los ajustes internos?

  R: Los parámetros se pueden ajustar localmente a través del teclado de membrana y la HMI gráfica, o de forma remota a través de una interfaz segura basada en navegador web.

• P: ¿Cuál es el propósito de la protección basada en admitancia?

  R: La protección de falla a tierra basada en admitancia de multifrecuencia proporciona alta sensibilidad y selectividad en configuraciones de red sin conexión a tierra o compensadas.

• P: ¿Es personalizable la pantalla?

  R: Sí, la pantalla gráfica de alta resolución admite la configuración de diagramas unifilares (SLD) para la visualización de procesos en tiempo real.

• P: ¿Cuál es la función del algoritmo de localización de fallas?

  R: El algoritmo calcula la distancia a un cortocircuito o falla a tierra detectado, lo que guía al personal de campo al punto de falla específico para su restauración.
