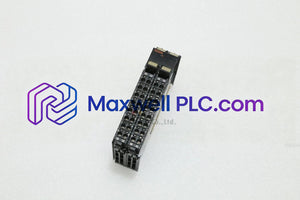

El Omron NX-TS3202, también catalogado como la Unidad de Entrada de Temperatura NX-TS3202, opera como un componente de hardware dedicado para la conversión de señales de termómetros de resistencia de alta precisión dentro de arquitecturas de automatización industrial distribuida.

Matriz de Sufijos y Designación de Modelo

La nomenclatura del producto define la cantidad de canales de entrada estructurales, la compatibilidad con sensores y los parámetros de medición internos dentro de la línea de productos modulares Omron NX.

• NX: Serie de sistemas de control modular optimizada para la comunicación por bus de placa base de alta velocidad.
• TS: Clasificación de módulo de entrada de temperatura dedicada para el manejo de señales de RTD y termopares.
• 3202: Configuración de entrada de termómetro de resistencia de cuatro canales optimizada para sensores Pt100 de tres hilos.

Especificaciones del Hardware

Velocidad de Comunicación del Bus de Placa Base y Compatibilidad de Firmware

El módulo se integra directamente con la placa base de procesamiento central mediante canales de comunicación de alta velocidad, lo que admite topologías de red deterministas. La compatibilidad de actualización del firmware garantiza actualizaciones del sistema sin interrupciones sin interrumpir el registro de temperatura activo. Además, la velocidad de comunicación del bus de la placa base garantiza una rápida transferencia de datos a la CPU del controlador, mientras que la escala de densidad de E/S permite una expansión eficiente del sistema a través de múltiples nodos modulares sin sacrificar el rendimiento de muestreo o la precisión de la conversión de señales.

Información para Pedidos

• 1 x Unidad de Entrada de Temperatura Omron NX-TS3202
• 1 x Juego de bloques de terminales de sujeción sin tornillos (16 terminales x 2)
• 1 x Manual de seguridad e instalación de hardware

Pautas de Montaje en Gabinete y Cableado de Campo

• Montaje en Carril DIN
  • Fije la unidad en un carril DIN estándar de 35 mm dentro de un gabinete metálico protector diseñado para entornos de control industrial.
• Cableado de Conductores RTD
  • Utilice cables de baja resistencia de tres hilos combinados para las conexiones del sensor Pt100 a fin de minimizar los efectos de la resistencia del cable conductor (0,06 °C por ohmio máx. a 20 ohmios máx.).
• Conexión de Terminales
  • Inserte los cables conductores pelados directamente en los bloques de sujeción sin tornillos de doble terminal de 16 vías sin utilizar herramientas de apriete de tornillos.
• Cumplimiento del Tiempo de Calentamiento
  • Deje pasar un período de calentamiento obligatorio de 30 minutos tras aplicar energía para estabilizar los circuitos de medición y referencia internos.

Preguntas Frecuentes sobre el Funcionamiento Técnico

• ¿Qué tipos específicos de sensores de temperatura admite la interfaz del NX-TS3202?

  La unidad procesa entradas de termómetros de resistencia Pt100 de tres hilos.

• ¿Con qué rapidez ejecuta la unidad la conversión de analógico a digital entre canales?

  El hardware completa la conversión de señales en todos los canales activos en 10 ms por unidad.

• ¿Cuál es la resolución de medición máxima alcanzable del módulo?

  El módulo proporciona una salida de alta resolución que alcanza hasta 0,01 °C máximo en los rangos admitidos.

• ¿Cómo están aislados los circuitos de entrada del bus de placa base interno?

  El aislamiento entre los canales de entrada y el bus NX utiliza un transformador para la alimentación y un aislador digital para las señales.

• ¿Cuál es la duración necesaria de calentamiento antes de la medición de alta precisión?

  Se requiere un período de calentamiento de 30 minutos para lograr una precisión de medición interna estable.

• ¿Requiere la unidad una conexión de fuente de alimentación de E/S externa?

  No se requiere ni se consume ninguna fuente de alimentación de E/S externa por parte de este módulo de entrada de termómetro de resistencia específico.

• ¿Qué corriente constante de detección de entrada se aplica a las sondas RTD?

  El circuito de detección suministra una corriente de detección aproximada de 0,25 mA a cada bucle de entrada del termómetro.

• ¿Cuántos puntos de entrada contiene este módulo de hardware?

  El módulo cuenta con cuatro canales independientes de entrada de termómetro de resistencia con bloques de terminales dobles sin tornillos.
