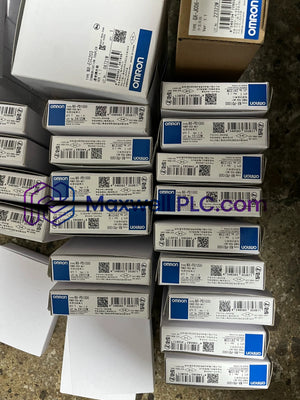

Configurado para la adquisición de temperatura mediante termopares de alta precisión en arquitecturas de automatización industrial, el Omron NX-TS2102 (unidad de entrada de temperatura NX-TS2102) proporciona una conversión de señal física directa a través de plataformas de control modular distribuidas.

Designación del sufijo y matriz del modelo

La estructura del número de pieza define la compatibilidad específica del sensor, el número de canales y las arquitecturas internas de procesamiento de señales dentro del ecosistema de productos modulares Omron NX.

• NX: Serie de sistemas de control modular optimizada para comunicación por bus de plano posterior de alta velocidad.
• TS: Clasificación de módulo de entrada de temperatura dedicado que maneja señales de milivoltios de termopares.
• 2102: Configuración de entrada de termopar de dos canales que admite una conversión de alta resolución en diversos tipos de sensores.

Especificaciones del hardware

Velocidad del bus de plano posterior y compatibilidad de firmware

El módulo se integra directamente con el plano posterior de procesamiento central a través de canales de comunicación de alta velocidad, lo que admite topologías de red deterministas. La compatibilidad de actualización de firmware garantiza actualizaciones del sistema sin interrupciones sin interrumpir el registro de temperatura activo. Además, la velocidad de comunicación del bus de plano posterior garantiza una rápida transferencia de datos a la CPU del controlador, mientras que la escala de densidad de E/S permite una expansión eficiente del sistema a través de múltiples nodos modulares sin sacrificar el rendimiento de muestreo.

Información de pedido

• 1 unidad de entrada de temperatura Omron NX-TS2102
• 1 bloque de terminales de sujeción sin tornillos de 16 terminales
• 1 guía de seguridad e instalación de hardware

Montaje en gabinete y pautas de cableado de campo

• Montaje en riel DIN
  • Fije la unidad en un riel DIN estándar de 35 mm dentro de un gabinete metálico protector diseñado para entornos de control industrial.
• Blindaje de termopares
  • Encamine los cables conductores de compensación y los cables blindados con cuidado para evitar errores de FEM térmica e interferencias electromagnéticas.
• Conexión de terminales
  • Inserte los cables conductores pelados directamente en el bloque de sujeción sin tornillos de 16 terminales sin utilizar herramientas de apriete.
• Cumplimiento del calentamiento
  • Permita un período de calentamiento obligatorio de 45 minutos después de la aplicación de energía para estabilizar los circuitos internos de compensación de unión fría.

Preguntas frecuentes sobre la operación técnica

• ¿Qué tipos de sensores admite el módulo NX-TS2102?

  La unidad acepta tipos de sensores de termopar K, J, T, E, L, U, N, R, S, WRe5-26 y PLII.

• ¿Qué tan rápido ejecuta la unidad la conversión de analógico a digital?

  El hardware completa la conversión de señal en todos los canales activos en 10 ms por unidad.

• ¿Cuál es la resolución de medición máxima alcanzable?

  El módulo proporciona una salida de alta resolución que alcanza hasta 0.01 °C máximo en los rangos admitidos.

• ¿Cómo se aíslan los circuitos de entrada del bus de plano posterior interno?

  El aislamiento entre los canales de entrada y el bus NX utiliza un transformador para la alimentación y un aislador digital para las señales.

• ¿Cuál es la duración de calentamiento requerida antes de una medición de alta precisión?

  Se requiere un período de calentamiento de 45 minutos para lograr una precisión de medición interna estable.

• ¿La unidad requiere una conexión de fuente de alimentación de E/S externa?

  Este módulo de entrada de termopar específico no requiere ni consume energía de una fuente de alimentación de E/S externa.

• ¿Cuál es la impedancia de entrada nominal de los canales de señal?

  La impedancia de entrada se mantiene a un mínimo de 20 kohms en todos los terminales de termopar.

• ¿Cuántos puntos de entrada alberga este módulo de hardware?

  El módulo cuenta con dos canales de entrada de termopar independientes con una interfaz de terminal sin tornillos.
