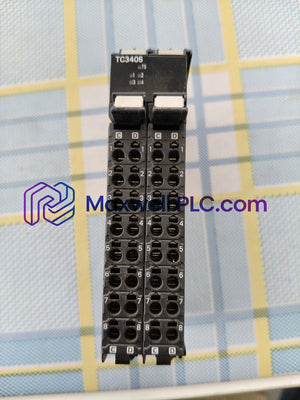

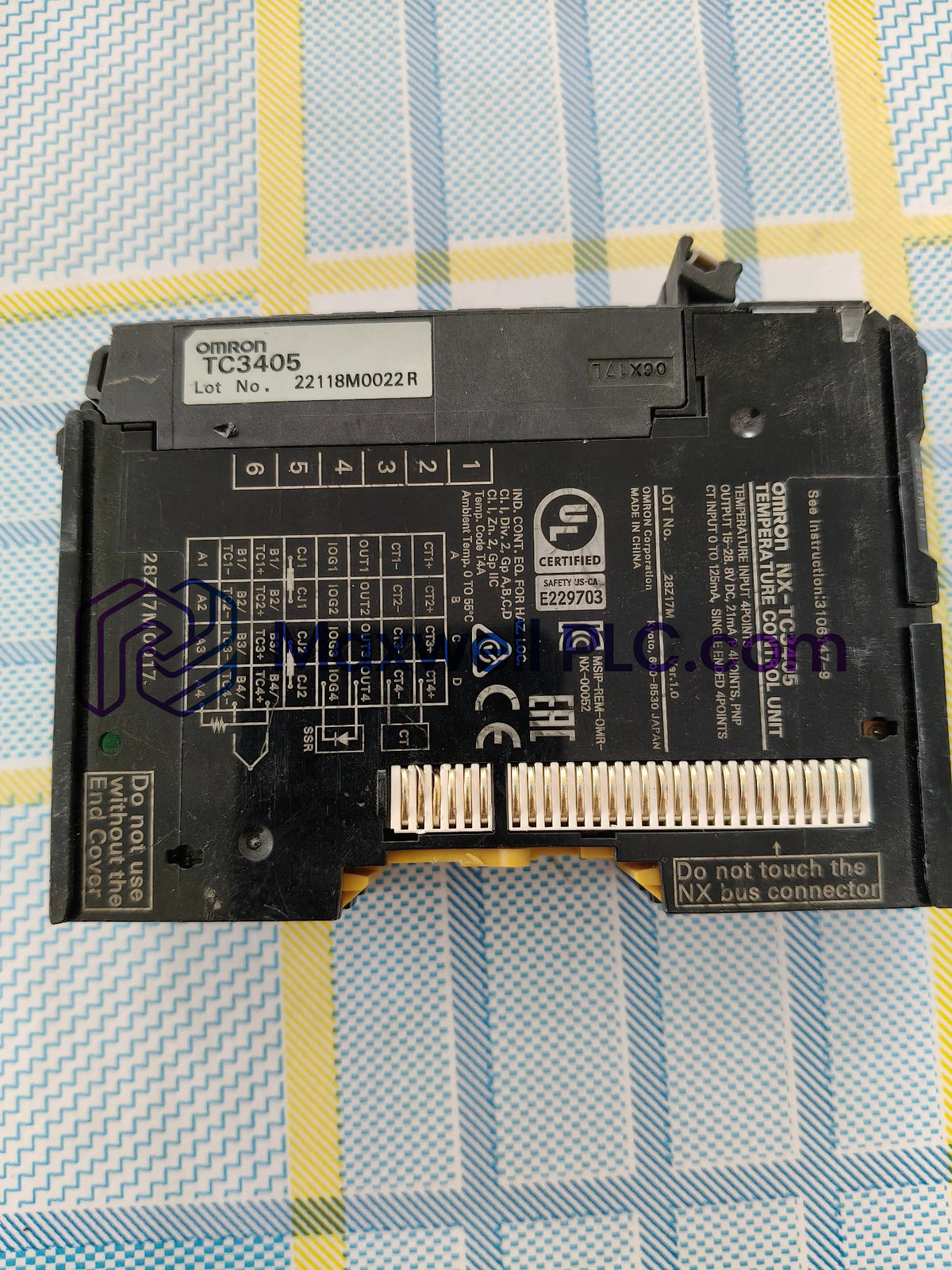

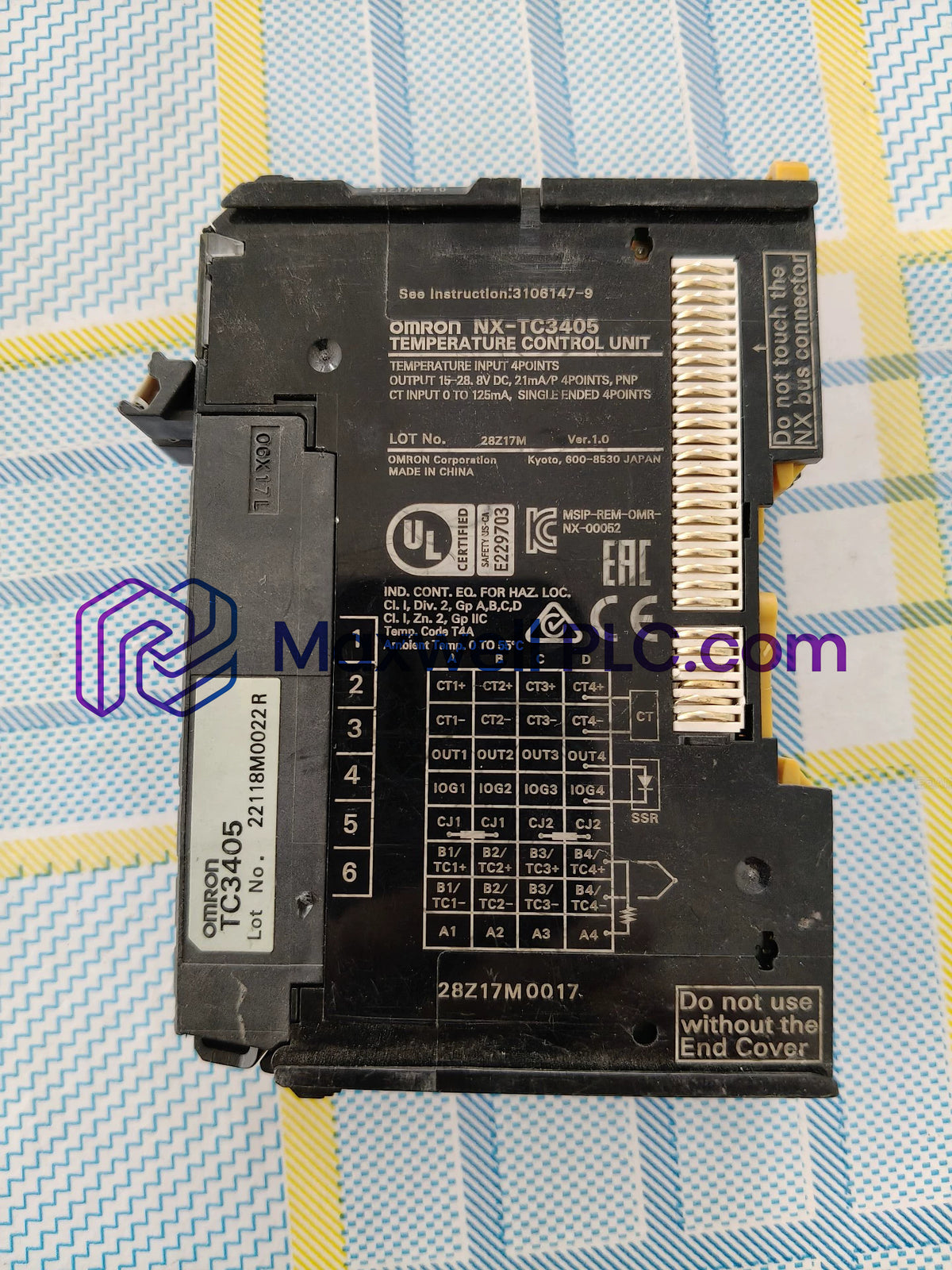

La Omron NX-TC3405, también catalogada como la Unidad de Control de Temperatura NX-TC3405, funciona como un componente de hardware dedicado para la adquisición de señales térmicas multibucles y el accionamiento por PWM dentro de arquitecturas de automatización con bus de E/S NX.

Configuración funcional y arquitectura de la unidad

La nomenclatura específica del modelo identifica las asignaciones de canales de señal de entrada y los parámetros de accionamiento de la etapa de salida dentro de la línea de productos modulares NX de Omron.

• NX: Plataforma de expansión de bus de E/S modular para acopladores de bus EtherCAT y EtherNet/IP.
• TC: Clasificación de módulo de control de temperatura que incorpora algoritmos de control autónomos de bucle cerrado.
• 3405: Configuración de control de temperatura de cuatro bucles con entradas universales para termopares/RTD y 4 salidas digitales PNP.

Datos técnicos y mecánicos

Enrutamiento determinístico y ejecución de firmware

El módulo se conecta directamente al bus del plano posterior central para garantizar una velocidad de comunicación constante en redes determinísticas como EtherCAT. La compatibilidad con memoria flash para el firmware permite actualizaciones de campo sin problemas, sin interrumpir las constantes de configuración de bucle. La integración de sistemas de alta densidad permite una escala flexible de la densidad de E/S mientras se mantiene la ejecución sincronizada de perfiles de calentamiento y enfriamiento multibucle.

Lista de componentes del paquete

• 1 x Unidad de Control de Temperatura Omron NX-TC3405
• 2 x Bloques de terminales extraíbles Push-in Plus
• 1 x Hoja de datos con instrucciones de instalación

Montaje físico y normas de cableado

• Montaje en riel DIN
  • Monte la unidad verticalmente en un riel DIN estándar de 35 mm dentro de una carcasa con clasificación IP20 o superior para mantener la refrigeración por convección natural.
• Conexión de bloque de terminales
  • Inserte conductores sólidos o con casquillos directamente en los terminales Push-in Plus sin necesidad de herramientas para apretar tornillos.
• Separación de cables de señal
  • Encamine los cables de compensación de termopares y RTD en canaletas separadas, lejos de los cables de alimentación de motores de alto voltaje.
• Cableado del transformador de corriente
  • Conecte las entradas del transformador de corriente para la alarma de quemado del calentador directamente a los pines designados en el bloque de terminales para la evaluación de corriente en línea.

Preguntas frecuentes de ingeniería y limitaciones físicas

• ¿Qué tipos de sensores de entrada se pueden conectar a los canales analógicos?

  La unidad admite sensores de temperatura B, C, E, J, JPt100, K, L, N, P, Pt100, R, S, T y U.

• ¿Cuál es la capacidad máxima de corriente de salida por canal digital?

  Cada salida digital PNP suministra hasta 21 mA a 24 VCC para el accionamiento directo de relés de estado sólido.

• ¿Cuál es el tiempo del ciclo de conversión de señal interna para todos los bucles?

  La conversión analógica y el cálculo de control se ejecutan a una frecuencia fija de 50 ms por unidad.

• ¿El hardware cuenta con capacidades integradas de detección de quemado de calentador?

  Sí, el módulo incorpora entradas dedicadas para la detección de alarmas de quemado de calentador en los bucles activos.

• ¿Qué grado de protección física ofrece la carcasa exterior?

  La carcasa de plástico cumple con una clasificación de protección IP20 para instalaciones en gabinete.

• ¿Cómo se aíslan los circuitos de entrada de la lógica interna y las líneas adyacentes?

  Los cuatro canales de entrada analógica cuentan con circuitos de acondicionamiento de señal aislados galvánicamente.

• ¿Qué modos de control se pueden configurar en los canales individuales?

  Cada bucle puede asignarse de forma independiente para ejecutar algoritmos de control de Calentamiento o Enfriamiento estándar.

• ¿Qué tipo de conectores físicos se utilizan para el cableado de campo?

  El panel frontal alberga dos bloques de terminales extraíbles Push-in Plus para la inserción directa de cables.
