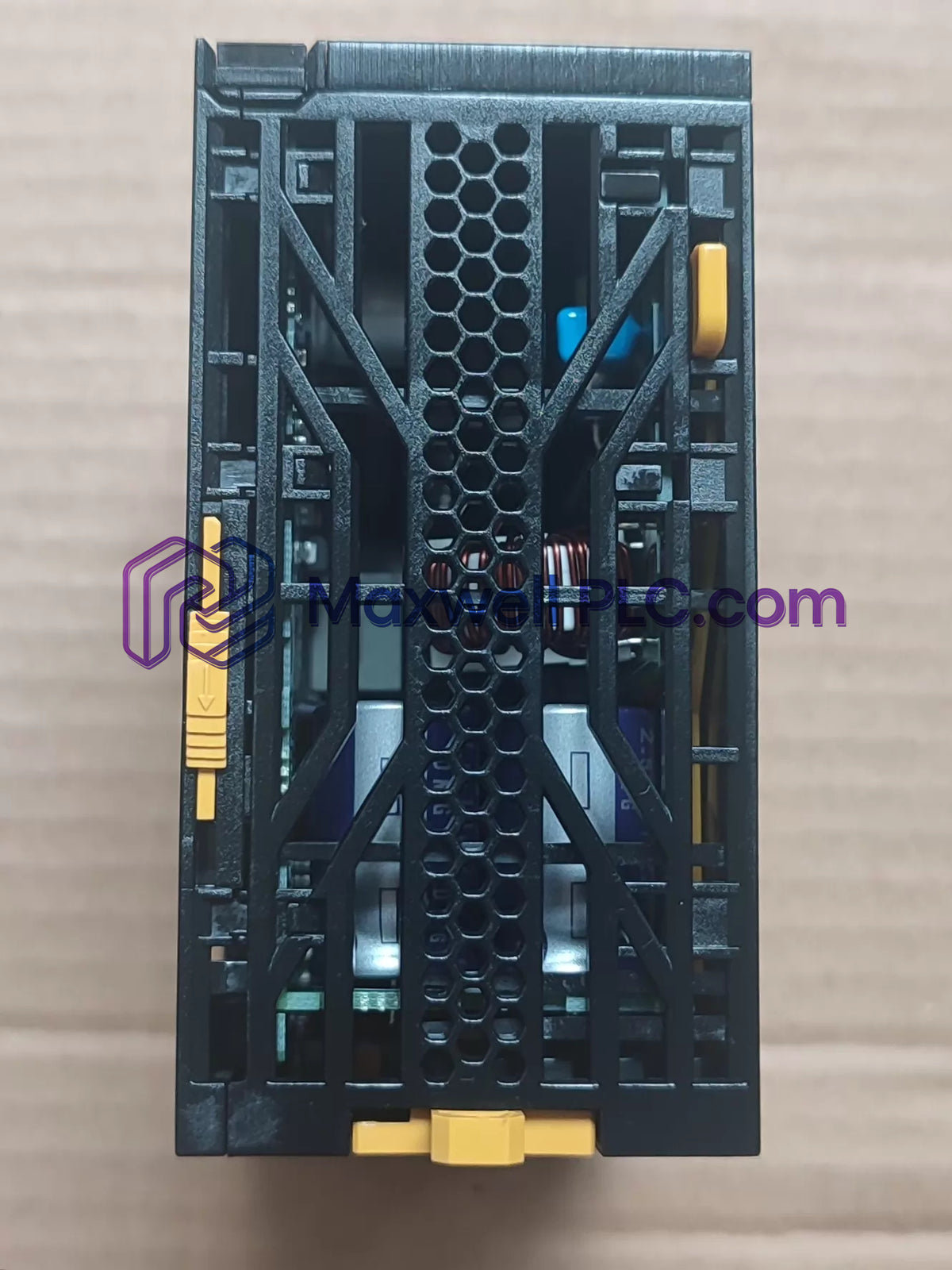

Configurada para la distribución de energía del bus del sistema y el acondicionamiento de voltaje en ensamblajes de rack de E/S NX, la Omron NX-PD7001 (unidad de fuente de alimentación NX-PD7001) proporciona una ejecución física/eléctrica directa.

Designación y arquitectura del hardware

• NX: Designa la integración con la arquitectura de E/S modular serie NX de Omron Sysmac.
• PD: Identifica la clasificación del módulo como una unidad dedicada de distribución de energía.
• 7001: Especifica una asignación de potencia de salida de alta capacidad de 70 W para módulos de expansión adyacentes en el bus del plano posterior interno.

Parámetros de rendimiento técnico

Distribución de energía del plano posterior e integridad del sistema

La unidad suministra energía de CC interna directamente a los módulos de rack adyacentes, optimizando el escalado de la densidad de E/S en arquitecturas de control multieje complejas. El funcionamiento del sistema monitorea la estabilidad de la energía sin requerir sobrecarga de protocolos externos, manteniendo la compatibilidad de actualización del firmware y un rendimiento ininterrumpido del bus interno durante ciclos de conmutación de alta carga a través de la estructura del plano posterior.

Componentes del paquete

• 1 x Módulo de fuente de alimentación Omron NX-PD7001
• 1 x Conector de bloque de terminales extraíble
• 1 x Hoja de instrucciones

Protocolo de montaje y cableado en campo

Instalación en gabinete mecánico

• Monte el módulo de forma segura en un riel DIN estándar de 35 mm dentro de un gabinete de control sellado.
• Asegúrese de que las unidades de E/S adyacentes encajen firmemente en los conectores laterales para mantener la continuidad de la energía del plano posterior.

Cableado y clasificaciones de contacto

• Realice el cableado de la alimentación entrante de 24 VCC utilizando conductores de cobre clasificados para temperaturas de gabinete industriales estándar.
• Utilice el contacto RUN SPST-NA integrado para la indicación del estado del sistema dentro de los límites nominales (250 VCA 2 A o 24 VCC 2 A de carga resistiva).

Puesta a tierra eléctrica y espaciado térmico

• Conecte el terminal de tierra funcional directamente a un bus de tierra de panel de punto único.
• Deje al menos 30 mm de espacio vertical libre por encima y por debajo del chasis para una convección de aire sin obstáculos.

Preguntas frecuentes

• ¿Cuál es el rango de voltaje de entrada principal para la fuente de alimentación NX-PD7001?

  La unidad funciona con una fuente nominal de 24 VCC con un rango operativo permitido de 20.4 a 28.8 VCC.

• ¿Cuál es la capacidad total máxima de salida proporcionada al plano posterior?

  El módulo proporciona una capacidad máxima de potencia de salida interna de 70 W para los módulos de bus conectados.

• ¿Cuál es la clasificación máxima de consumo de energía a plena carga?

  La unidad consume hasta 85 W en condiciones de carga máxima nominal.

• ¿Qué configuración de contacto está integrada para el relé de salida RUN?

  El módulo cuenta con un relé de contacto seco unipolar de una vía normalmente abierto (SPST-NA).

• ¿Cuáles son los límites de conmutación eléctrica para el contacto de salida RUN?

  El relé admite la conmutación de hasta 250 VCA 2 A resistiva, 120 VCA 0.5 A inductiva o 24 VCC 2 A resistiva.

• ¿La unidad incluye un terminal de salida de alimentación de servicio dedicado?

  No, este módulo de hardware no proporciona un terminal de salida de alimentación de servicio independiente.

• ¿Cuál es la corriente de irrupción máxima durante el arranque en frío inicial?

  La corriente de irrupción alcanza un máximo de 30 A durante un máximo de 2 ms a una entrada de 24 VCC durante el arranque a temperatura ambiente.

• ¿Cuál es el peso total de la unidad de fuente de alimentación independiente?

  La unidad física pesa 0.29 kg.
